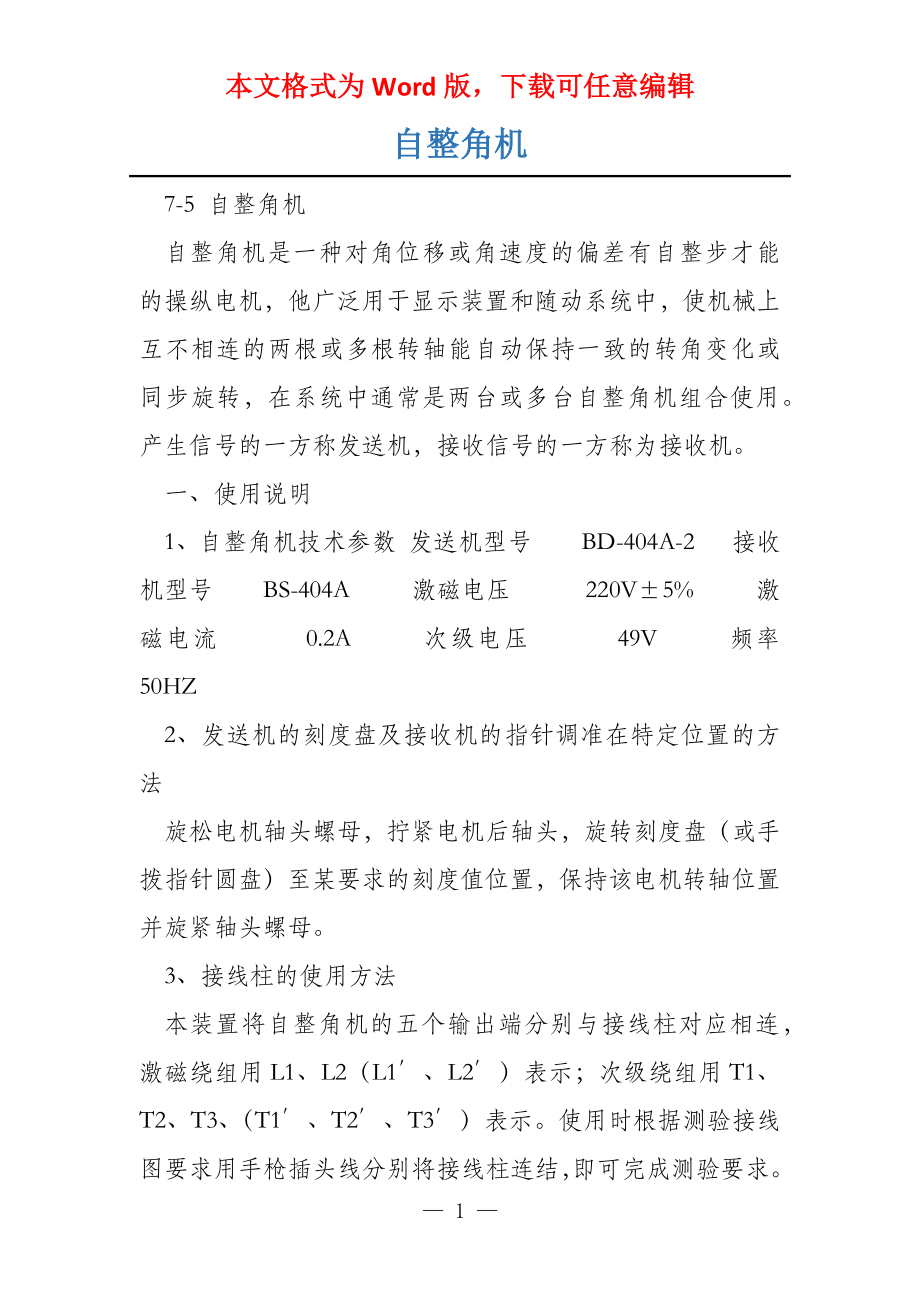

本文格式为Word版，下载可任意编辑自整角机 7-5 自整角机 自整角机是一种对角位移或角速度的偏差有自整步才能的操纵电机，他广泛用于显示装置和随动系统中，使机械上互不相连的两根或多根转轴能自动保持一致的转角变化或同步旋转，在系统中通常是两台或多台自整角机组合使用产生信号的一方称发送机，接收信号的一方称为接收机 一、使用说明 1、自整角机技术参数 发送机型号 BD-404A-2 接收机型号 BS-404A 激磁电压 220V±5% 激磁电流 0.2A 次级电压 49V 频率 50HZ 2、发送机的刻度盘及接收机的指针调准在特定位置的方法 旋松电机轴头螺母，拧紧电机后轴头，旋转刻度盘（或手拨指针圆盘）至某要求的刻度值位置，保持该电机转轴位置并旋紧轴头螺母 3、接线柱的使用方法 本装置将自整角机的五个输出端分别与接线柱对应相连，激磁绕组用L1、L2（L1′、L2′）表示；次级绕组用T1、T2、T3、（T1′、T2′、T3′）表示使用时根据测验接线图要求用手枪插头线分别将接线柱连结，即可完成测验要求。
注：电源线、连接导线出厂配套） 4、发送机的刻度盘上边和接收机的指针两端均有20小格的刻度线，每一小格为3′，转角按游标尺方法读数 5、接收机的指针圆盘直径为4cm，测量静态整步转矩=砝码重力×圆盘半径=砝码重力×2cm 6、将固紧滚花螺钉拧松后，便可用手柄简便旋转发送机的刻度盘（不允许用力向外拉，以防轴头变形）如需固定刻度盘在某刻度值位置不动，可用手旋紧滚花螺钉 7、需吊砝码测验时，将串有砝码勾的线端在指针小圆盘的小孔上，将线绕过小圆盘上边凹槽，在砝码勾上吊砝码即可 8、每套自整角机测验装置中的发送机、接收机均应配套，按同一编号配套 9、自整角机变压器用力矩式自整角接收机代用 10、需要测试激磁绕组的信号，在该部件的电源插座上插上激磁绕组测试线即可 二、力矩式自整角机测验 （一）、测验目的 1、了解力矩式自整角机精度和特性的测定方法 2、掌管力矩式自整角机系统的工作原理和应用学识 188 （二）、预习要点 1、力矩式自整角机的工作原理 2、力矩式自整角机精度与特性测试方法 3、力矩式自整角机比整步转矩的测量方法 （三）、测验工程 1、测定力矩式自整角发送机的零位误差。
2、测定力矩式自整角机静态整步转矩与失调角的关系曲线 3、测定力矩式自整角比整步转矩（又称比力矩）及阻尼时间 4、测定力矩式自整角机的静态误差 （四）、测验方法 1、测验设备 序号 1 2 3 D33、D41 3、测定力矩式自整角发送机的零位误差Δθ 1）按图7-9接线励磁绕组L1、L2接额定鼓舞电压UN（220V），整步绕组T2—T3端接电压表 2）旋转刻度盘，找出输出电压为最小的位置作为基准电气零位 L2~UNL1T1型 号 ZSZ-1 D33 D41 名 称 自整角机测验装置 交流电压表 三相可调电阻器 数 量 1件 1件 1件 备 注 圆盘半径为2cm 2、屏上挂件排列依次 T3VT2图7-9 测定力矩式自整角机零位误差接线图 3）整步绕组三线间共有六个零位，刻度盘转过60o，即有两线端输出电压为最小值 4）实测整步绕组三线间6个输出电压为最小值的相应位置角度与电气角度，并记录于表 189 7-27中 表7-27 理论上应转角度 刻度盘实际转角 误 差 基准电气零位 +180 o +60 o +240 o +120 o +300 o 留神：机械角度超前为正误差，滞后为负误差，正负最大误差十足值之和的一半，此误差值即为发送机的零位误差Δθ，以角分表示。
2、测定力矩式自整角机静态整步转矩与失调角的关系T=f（θ） N~U 图7-10 力矩式自整角机测验接线图 1）确保断电处境下，按图7-10接线 2）将发送机和接收机的励磁绕组加额定鼓舞电压220V，待稳定后，发送机和接收机均调整到0 o位置固紧发送机刻度盘在该位置 3）在接收机的指针圆盘上吊砝码，记录砝码重量以及接收机转轴偏转角度在偏转角从零至90 o之间取7～9组数据并记录于表7-28中 表7-28 m ( kg ) Θ （deg） 发送机接收机L1'L1L2L2'T1T1'T3T2T3'T2' 190 T （N.cm） 留神：（1）测验完毕后，应先取下砝码，再断开励磁电源 （2）表中T=mgR 式中m——砝码重量（kg）；R——圆盘半径（cm）；g重力加速度(N/kg) 3、测定力矩式自整角机的静态误差Δθjt 1）接线图仍按图7-10 2）发送机和接收机的励磁绕组加额定电压220V，发送机的刻度盘不固紧，并将发送机和接收机均调整到0 o位置。
3）缓慢旋转发送机刻度盘，每转过20 o，读取接收机实际转过的角度并记录于表7-29中 表7-29 发送机转角 接收机转角 误 差 接收机的静态误差 4、测定力矩式自整角机的比整步转矩Tθ （1）比整步转矩是指在力矩式自整角机系统中，在协调位置邻近，单位失调角所产生的整步转矩称为力矩式自整角机的比整步转矩 （2）测定接收机的比整步转矩时，可按图7-10接线，T2′、T3′用导线短接，在励磁绕组L1—L2两端上施加额定电压，在指针圆盘上加砝码，使指针偏转5 o左右，测得整步转矩 （3）测验在正、反两个方向各测一次，两次测量的平均值应符合标准规定将数据记录于表7-30中 表7-30 方向 正向 反向 m (kg) G=mg(N) θ(deg) T=GR(N.m) Tθ=T/2θ(N.m) 0 o 20 o 40 o 60 o 80 o 100 o 120 o 140 o 160 o 180 o 留神：接收机转角超前为正误差，滞后为负误差，正、负最大误差值之和的一半为力矩式 比整步转矩Tθ按下式计算： Tθ=T/2θ 式中T=GR——整步转矩，单位为（N.m） θ——指针偏转的角度，单位为（deg）度 m——砝码重量，单位为（kg） R——轮盘半径，为2（cm） 5、阻尼时间的测定 （1）阻尼时间tm是指在力矩式自整角系统中，接收机自失调位置至协调位置，达成稳定状态所需时间。
测定阻尼时间可按图7-11接线 （2）将发送机和接收机的励磁绕组加上额定电压，使发送机的刻度盘和接收机的指针指在0 o位置并固紧发送机的刻度盘在该位置旋转接收机指针圆盘使系统失调角为177 o，然后松手使接收机趋向平衡位置，用光线示波器拍摄（或慢扫描示波器查看）取样电阻R用D41上90Ω并90Ω共45Ω，调至5Ω左右两端的电流波形，记录接收机阻尼时间 191 ~UN T3发送机接收机L1'L1L2L2'T1T1'T2T3'T2'R取样电阻 振子示波器（或慢扫描示波器）图7-11 测定力矩式自整角机阻尼时间接线图 （五）、测验报告 1、根据测验结果，求出被试力矩式自整角发送机的零位误差Δθ 2、作出静态整步转矩与失调角的关系曲线T=f（θ） 3、实测比整步转矩和接收机的阻尼时间数值为多少？ 4、求出被试力矩式自整角机的静态误差Δθjt 192 — 7 —。
