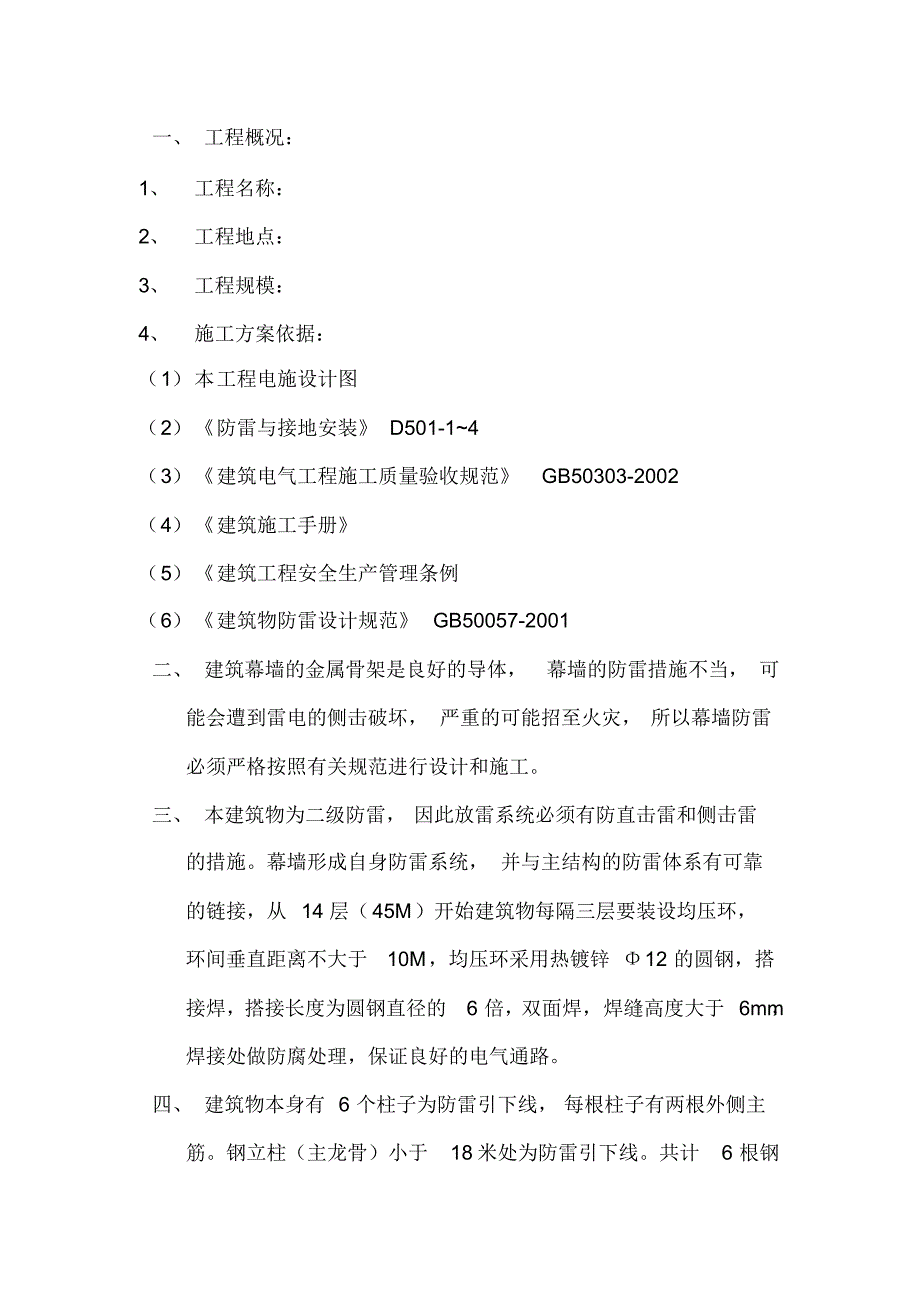

一、 工程概况：1、工程名称：2、工程地点：3、工程规模：4、施工方案依据：（1）本工程电施设计图（2）《防雷与接地安装》 D501-1~4 （3）《建筑电气工程施工质量验收规范》GB50303-2002 （4）《建筑施工手册》（5）《建筑工程安全生产管理条例（6）《建筑物防雷设计规范》 GB50057-2001 二、 建筑幕墙的金属骨架是良好的导体，幕墙的防雷措施不当， 可能会遭到雷电的侧击破坏， 严重的可能招至火灾， 所以幕墙防雷必须严格按照有关规范进行设计和施工三、 本建筑物为二级防雷， 因此放雷系统必须有防直击雷和侧击雷的措施幕墙形成自身防雷系统， 并与主结构的防雷体系有可靠的链接，从 14 层（45M）开始建筑物每隔三层要装设均压环，环间垂直距离不大于10M，均压环采用热镀锌 Φ12 的圆钢，搭接焊，搭接长度为圆钢直径的6 倍，双面焊，焊缝高度大于 6mm ，焊接处做防腐处理，保证良好的电气通路四、 建筑物本身有 6 个柱子为防雷引下线， 每根柱子有两根外侧主筋钢立柱（主龙骨）小于18 米处为防雷引下线共计6 根钢立柱，钢立柱在出屋面女儿墙处，必须与6 处 12 根Φ12 热镀锌圆钢的防雷引出线， 在理石的盖板下做可靠的焊接，弯成 90 度，搭接长度和焊接面数， 及焊缝的高度同上， 并要保证良好的电气通路。
作为防雷引下线钢立柱的接头处（伸缩缝） 必须做跨接接地线的弹性连接， 见标准层防雷节点图， 顶部女儿墙均压环节点图五、 幕墙自身防雷系统中钢立柱作为防雷引下线，必须在基础部分与建筑本身的接地装置可靠的连接， 由于本建筑物原设计中没有预设接地埋件只能在首层采取人工接地措施，在首层利用外延人工接装置做接地焊接，和刨开建筑本身的作为防雷引下柱内两个主筋做可靠的焊接共计6 处焊法同上， 焊完后，必须做防雷接地的接地电阻测试，因为建筑物本身是综合接地所以接地电阻必须≤1Ω见首层幕墙防雷节点图，见首层主体防雷引出线连接点的位置为了保证每个钢立柱可靠的接地，外装本身的设计， 副龙骨（横向的）在屋顶部分及女儿墙处与竖向的钢立柱做可靠的链接，使整个的钢立柱与主体的防雷系统可靠的连接六、 标准层幕墙防雷节点， 作为幕墙防雷引下线的钢立柱与均压环的交接处采用 Φ12 热镀锌圆钢竖向弯成90 度再横向弯成 90 度做可靠的连接，再人工刨除建筑物有防雷引下线柱子内的外侧主筋做同样的焊接 保证建筑物防雷引下线和钢立柱、均压环三者焊为一体具体作法见标准层防雷节点图依据原主体防侧击雷的设计， 16 米间距柱子为防雷引下线，每栋楼共计 6 根柱子，均压环之间的间距为10 米，除了屋面避雷带以外，45 米以上共计 6 圈。
标准层幕墙防雷节点共计36 处七、 隔热窗防雷节点，依据原主体设计为2 级防雷， 45 米即 14 层以上的金属窗、 栏杆、金属构件必须有防侧击雷的措施即隔热窗必须做防雷接地，依据标准图集 D501-1-4中， 图集号 99D501-1和设计图纸隔热窗节点图施工 主体防雷引出线采用25×4 热镀锌扁钢同附框有效连接，采用3 面焊，搭接长度为扁钢宽度的2.5倍，焊肉高度为6mm，不浃渣、不咬肉，焊口作防腐处理钢附框与隔热窗框做有效连接， 铜网线的截面积不小于25 平方，压接面积不小于 150平方，详见隔热窗防雷节点图八、 铝板防雷节点图，采有 Φ12 热镀锌圆钢与窗的钢副框有效连接，采用 Φ12 热镀圆钢，双面焊，焊长100mm ，变成 90 度，再与铝板框 (50×4 镀锌角钢 ) 做有效连接层间铝板与 50×4 角钢框经拉铆钉连接铝角码， 采用 st6 ×25 自攻钉可靠固定， 详见铝板防雷节点图九、 层间百叶防雷节点， 隔热窗钢副框与空调百叶框(50*4) 角钢做有效的连接，连接方法同上，百叶与框的连接分别采用M6*25自攻钉上下有效连接，做法见百叶防雷节点图十、 外幕墙安装的防雷间距跟跨度应按设计图纸要求施工，埋件与钢龙骨、钢龙骨与钢龙骨、 钢龙骨与铝龙骨、 铝龙骨竖向与横向向伸缩缝连接，焊缝应包满，伸缩缝螺栓固定连接应牢固可靠，安装压接避雷导线前应除掉接触面上的氧化膜。
均压环经建筑物两个侧面必须做支持点和钢立柱有效的连接十一、焊接点必须由专业焊工证上岗，焊缝应包满，不应有凹陷夹渣等缺陷，焊接后焊渣应清理干净并做防腐处理十二、防雷接地及伸缩缝的连接部位均报隐蔽工程，并填写检测记录，经相关部门检测后备案存档建筑幕墙防雷接地安装施工方案工程名称：施工单位：。
