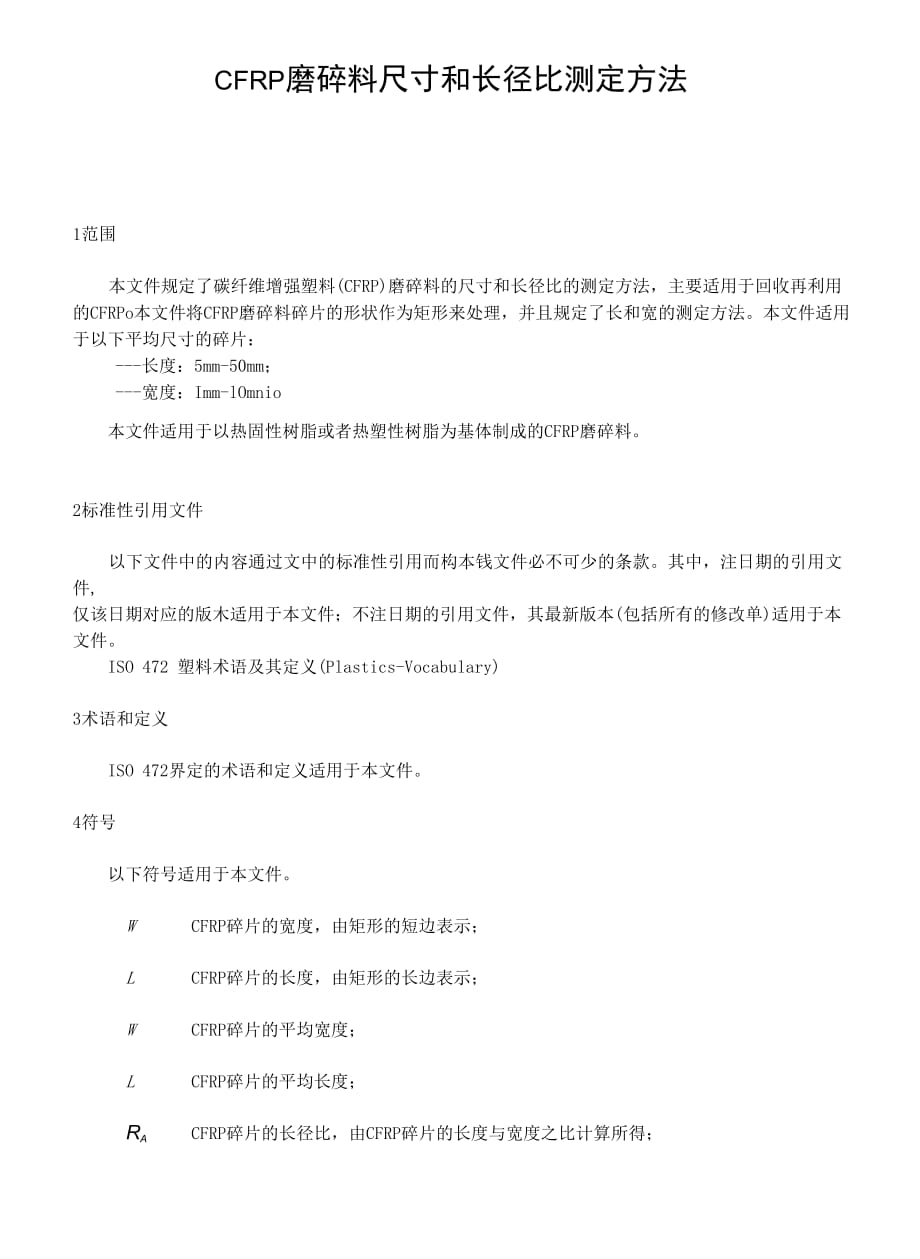

CFRP磨碎料尺寸和长径比测定方法1范围本文件规定了碳纤维增强塑料(CFRP)磨碎料的尺寸和长径比的测定方法，主要适用于回收再利用 的CFRPo本文件将CFRP磨碎料碎片的形状作为矩形来处理，并且规定了长和宽的测定方法本文件适用 于以下平均尺寸的碎片： 长度：5mm-50mm； 宽度：Imm-lOmnio本文件适用于以热固性树脂或者热塑性树脂为基体制成的CFRP磨碎料2标准性引用文件以下文件中的内容通过文中的标准性引用而构本钱文件必不可少的条款其中，注日期的引用文件, 仅该日期对应的版木适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适用于本 文件ISO 472 塑料术语及其定义(Plastics-Vocabulary)3术语和定义ISO 472界定的术语和定义适用于本文件4符号以下符号适用于本文件W CFRP碎片的宽度，由矩形的短边表示；L CFRP碎片的长度，由矩形的长边表示；W CFRP碎片的平均宽度；L CFRP碎片的平均长度；Ra CFRP碎片的长径比，由CFRP碎片的长度与宽度之比计算所得；L) CFRP碎片长度的标准差;b （W） CFRP碎片宽度的标准差。
5原理公正抽样并测量从磨碎的CFRP层压板上取得的碎片大局部CFRP碎片的形状可以近似看成一个矩形通过光学显微镜或者等效设备观察每个碎片，测量 矩形的长度和宽度至少需要测量100个碎片记录CFRP碎片的尺寸和火径比，用来计算V； /,的平均值和标准差以及长 径比&的平均值6仪器立体显微镜，包括光源、比例尺以及装载CFRP碎片的玻璃台板放大倍数应到达10倍，比例尺 读数应精确至0.lmmo （方法A）投影显微镜，包括投影仪、光源、比例尺以及放映CFRP碎片的幻灯片的平台放大倍数应到达 10倍，比例尺读数应精确至0. lmmo （方法B）注：电脑连着投影显微镜，通过软件测量碎片的长度和宽度，可以使测量方法（方法B）更快速，简单尺寸和形状自动测量装置，例如带有放大功能的图像分析仪，能够半自动测量CFRP碎片的长度和 宽度方法C）校准标尺或刻度尺，用于校准显微镜和投影设备上的比例尺7抽样除非另有规定，否那么应遵循以下抽样程序从一堆CFRP磨碎料中取样，装入体积为20L-50L的袋子中警告：CFRP碎片取样时需谨慎取试样时手如果未采取保护措施很容易由于CFRP碎裂的薄片引起轻微刺激/损伤， 应使用防渗材料制成的防护手套。
从袋子中抽取3份试样应防止抽取靠外约20%体积位置的试样，分别从靠内位置的上、中、下 部位公正抽取3份试样注：由于抽样或者运输等原因，袋内不同位置的CFRP碎片的尺寸或形状分布可能不相同测量前将3份试样混合均匀，应至少测量100个碎片8测量8. 1总那么每个碎片的形状可以近似看成一个矩形，如图1所示矩形形状的定义是使”的值最小注：长度小于或者等于2mm的短碎片在测量时可忽略，未测量碎片的总数可按百分比计数并记录 说明：L一一碎片的长度；W——碎片的宽度图1 CFRP碎片的长度和宽度方法A :手动方法（立体显微镜）每个碎片放在立体显微镜的台板上显微镜的放大倍数适当调整至碎片的平均尺寸 图2 a）和图2 b）分别是显微镜台板上单向纤维（UD）类的CFRP和织物类的CFRP的例如图用校准标尺或刻度尺来校准比例尺使碎片的长边与比例尺平行测量碎片长边的长度记为长度短边的长度记为宽度用，长度和宽度的测量精确至0. 1颇,8. 2. 5重复测量至少100个碎片a）磨碎的UD类CFRP例如2000 00pmb）磨碎的织物类CFRP例如图2显微镜台板上的CFRP磨碎料碎片例如方法B：投影显微镜 将一定数量的碎片放在台板上，并将它们分开，防止接触和重叠。
设置显微镜的玻璃台板与电脑连接8. 3. 3用校准标尺来校准电脑的测量刻度显微镜的放大倍数适当调整至碎片的平均尺寸8. 3. 5所观察的碎片投影在显示器上，碎片长度Z和宽度的测量精确至0. 1mm重复测量至少100个碎片方法C：形状和尺寸自动测量装置 将一定数量的碎片放在装置的载物台上，并将它们分开，防止接触和重叠所观察的碎片投影在显示器上8. 4. 3所有的CFRP碎片都近似看成矩形，如图3中构造线所示每个碎片长度L和宽度W•的测量精确 至0. 1mm,并自动记录8. 4. 4重复测量至少100个碎片图3方法C中近似为矩形（如构造线所示）的CFRP磨碎料碎片例如9结果计算和表示9. 1碎片长度的平均值E和宽度的平均值矛分别按式（1）和式（2）计算:[=邑 6i = l, 2,…N) (1)N力=皿(n = 1, 2,…N) (2)N式中：L——碎片的平均长度；W——碎片的平均宽度；n 测量编号；N——测量碎片的总数；Ln一一第〃个碎片的测量长度;14^——第〃个碎片的测量宽度注：［和渺的对数或者自然对数可代替实测数据碎片长度L和宽度"的标准差o (L)和")分别按式(3)和式(4)计算：中)=阡项)2.2 6=1, 2, ...N) (3)N—1 J成“)=F㈣")T〃 2 = 1, 2,…N) (4)N—1式中：O () 长度&的标准差；o (W)——宽度"的标准差。
注：［和用的对数或者自然对数可代替实测数据9. 3每个碎片的长径比砍和R而的平均值分别按式⑸和式⑹计算:瓦=宇 (n = 1, 2, ...N) (6)式中：RAn——第〃个碎片的长径比； 尾 ——碎片长径比的平均值10精密度表1给出了三种材料在同一实验室测试的重复性数据，分别从每一堆CFRP磨碎料中选取四个样本 每个样本试验结果是使用方法匹测量100个单值的平均值表1均值和重复性——方法B材料参数单位均值rUD 类 CFRPLmmWmmRa1织物类CFRPLmmWmmRa—混合CFRPLmmWmmRa—.V表示样本间平均值的标准差；威示样本间重复性限值脆95%的置信区间)表2给出了三种材料在同一个实验室分别使用三种测试方法测试的结果比对，分别从每一堆CFRP磨 碎料中选取一个样本每个样本都是用相同的100个碎片进行测试，每个结果分别是使用方法A、B和C 测量100个单值的平均值 表2三种测试方法的均值和比对材料参数单位均值算术平均值SmCV方法A方法B方法CUD类CFRP-1Lmm3.1%Wmm1.8%Ra—5.0%UD类CFRP-2Lmm1.3%Wmm0.5%Ra—4.4%织物类CFRPLmm3.1%Wmm4.3%Ra—1.9%赢表示测试方法间平均值的标准差;CU表示变异系数。
表3给出了三种材料在四个实验室进行试验的实验室间再现性数据，分别从每一堆CFRP磨碎料中选 取一个样本每个样本都是用相同的100个碎片进行测试，每个结果分别是两个实验室使用方法A、B和C 测量100个单值的平均值表3三种测试方法的均值和再现性材料参数单位均值算术平均值SrR方法A方法B方法CUD类CFRP-1LmmWmmRa—UD类CFRP-2LmmWmmRa—织物类CFRPLmmWmmR.\■SA表示实验室间平均值的标准差;/?表示实验室间再现性限值（=2.8s&, 95%的置信区间）11试验报告试验报告应包括以下内容：a） 本标准编号，例如GB/T XXXXX；b） 使用的方法；c） 完全识别所测CFRP磨碎料的所有必要详情;d） 宽度的平均值而及其标准差0）；e） 长度的平均值E及其标准差o （L）；f） 长径比的平均值瓦。
