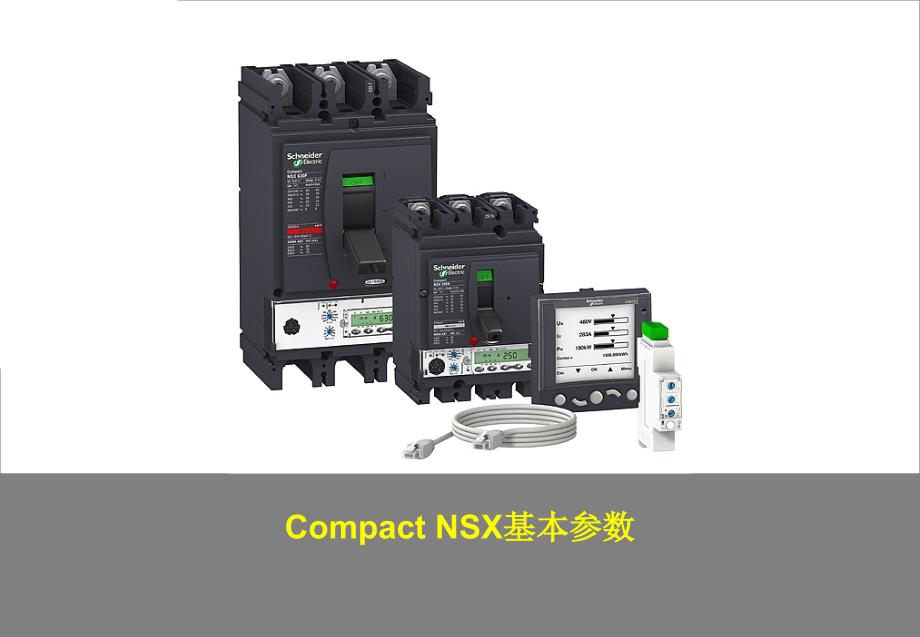

1产品概述产品概述Compact NSX基本参数基本参数 2Compact NSX电电流等流等级级与尺寸与尺寸n壳架电流等级壳架电流等级 :100，，160，，250，，400，，630An2种外形尺寸：种外形尺寸：100~250A,400~630An额定工作电压：额定工作电压：690V 3Compact NSX分断等分断等级级与与应应用用标准应用：标准应用：民用住宅、零售商店、民用住宅、零售商店、医院、学校、公共建筑、医院、学校、公共建筑、工业厂房工业厂房高性能应用：高性能应用：工业生产线、关键电力设备工业生产线、关键电力设备特殊应用：特殊应用：船舶、冶金、重工业船舶、冶金、重工业LSN15010050Icu (kA) 415 VH70F36NSX100NSX160NSX400NSX250NSX630Ics = 100 % Icu 4Compact NSX安装及操作方式安装及操作方式3种安装方式种安装方式固定式固定式插入式插入式抽出式抽出式n3 种操作方式种操作方式 n拨动手柄拨动手柄n直接旋转手柄、延伸旋转手柄直接旋转手柄、延伸旋转手柄n电动操作机构电动操作机构 5产品概述产品概述保护单元保护单元 6Compact NSX脱扣单元配合表脱扣单元配合表 7Compact NSX电子脱扣单元电子脱扣单元—显示类型显示类型A，，E 8产品概述产品概述附件构成附件构成 9附件说明附件说明-SDTAM指示触点指示触点nSDTAM指示触点用于指示过载预报警指示触点用于指示过载预报警n与以下电动机保护脱扣单元配合使用与以下电动机保护脱扣单元配合使用nMic2.2M, Mic2.3M, nMic6.2E-M, Mic6.3E-MnSDTAM指示触点功能指示触点功能-在脱扣之前打开接触器在脱扣之前打开接触器n过载过载n相不平衡／缺相相不平衡／缺相n堵转堵转n低载低载n长启动长启动n可手动复位或延时可手动复位或延时(1~15分钟分钟)自动复位自动复位 10附件说明附件说明-BSCM模块模块nBSCM模块用于采集断路器状态信号，且可实模块用于采集断路器状态信号，且可实现遥控通信现遥控通信n 状态信息状态信息nOFnSDnSDEn 维护信息报警信号维护信息报警信号n机械操作计数机械操作计数n电气操作计数电气操作计数n状态指示的历史日志状态指示的历史日志n遥控操作遥控操作n配可通讯电动操作机构配可通讯电动操作机构 11附件说明附件说明-NSX接线模块接线模块n建立通讯的枢纽建立通讯的枢纽n为本体显示提供电源为本体显示提供电源RJ45插头插头连接断路器和面板显示单元连接断路器和面板显示单元连接断路器和通讯系统连接断路器和通讯系统n连接连接BSCMn连接脱扣器连接脱扣器 12n与与A或或E型脱扣单元配合使用型脱扣单元配合使用n可以显示所有测量的电力参数可以显示所有测量的电力参数n“即插即用〞即插即用〞RJ45便捷连接便捷连接方式方式附件说明附件说明-FDM121柜门显示单元柜门显示单元 13附件说明附件说明-内部附件安装位置说明内部附件安装位置说明使用标准附件使用标准附件100~250400~630 14附件说明附件说明-内部附件安装位置说明内部附件安装位置说明使用通讯附件使用通讯附件100~250400~630 15漏电保护模块漏电保护模块n漏电保护模块漏电保护模块nME〔〔100～～160A），），MH〔〔100～～250A），），MB〔〔400～～630A〕三种模块〕三种模块n可加装可加装SDV触点触点 16绝缘监视模块绝缘监视模块n漏电只报警不跳闸漏电只报警不跳闸n整定范围：整定范围：100-200- 500-1000mA n可增加可增加SDV触点触点 17手动电源转换系统〔机械联锁）手动电源转换系统〔机械联锁） 18自动电源转换系统〔自动电源转换系统〔ATS））ATSBA/UA控制器ACP辅助控制板 19Compact NSX通信系统通信系统nBSCM模块模块 n用于对开关状态进行通信用于对开关状态进行通信n可实现遥测、遥控〔配合电操机构〕可实现遥测、遥控〔配合电操机构〕功能功能nModbus通信模块通信模块n用于设定地址用于设定地址n实现所有数据的传输实现所有数据的传输nFDM121n显示测量的电力参数显示测量的电力参数n通过通信功能，可以实现报警、历史通过通信功能，可以实现报警、历史事件记录、维护指示等高级功能事件记录、维护指示等高级功能nRJ45即插即用的便捷连接技术即插即用的便捷连接技术n通过通过RJ45接线方式，连接所有的接线方式，连接所有的FDM121、、Modbus通信模块等通信附通信模块等通信附件件 FDM121Compact NSX+ BSCM模块模块Modbus网络网络Modbus通信模块通信模块NSX 接线接线 20Compact NSX 通信方案套装通信方案套装为方便客户通信系统的选型，为方便客户通信系统的选型，NSX推出通信套装方案推出通信套装方案n关于测量方案n测量方案，只有测量和显示的功能，没有通信功能n如果需要实现遥控功能，需要在有遥信功能的配置中，增加带通信功能的电动操作机构 21选型指南选型指南- -配电保护配电保护 22选型指南选型指南- -漏电保护漏电保护 23选型指南选型指南- -电动机保护电动机保护 24选型指南选型指南- -双电源双电源 25技术资料技术资料 26 。
