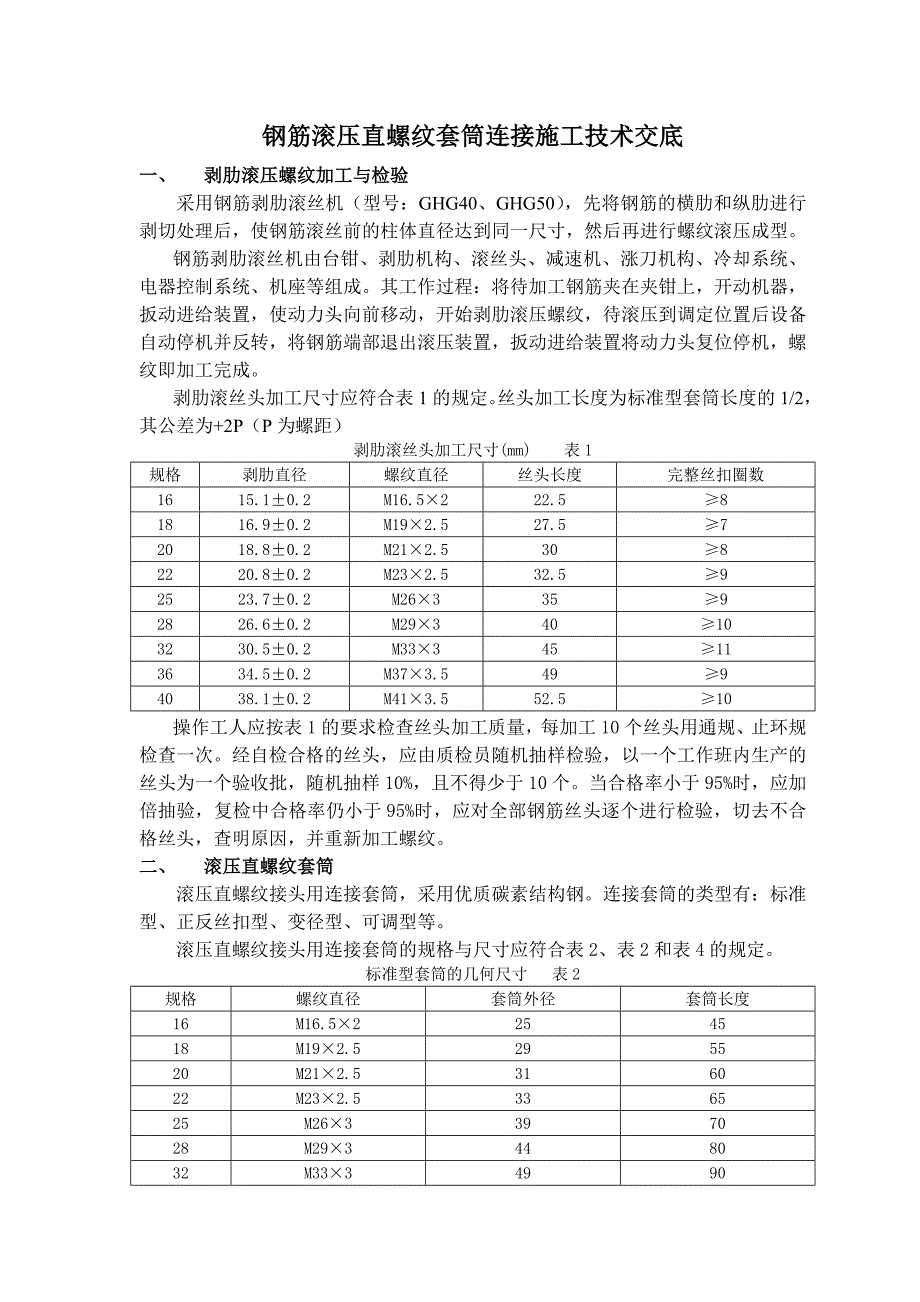

钢筋滚压直螺纹套筒连接施工技术交底钢筋滚压直螺纹套筒连接施工技术交底一、一、剥肋滚压螺纹加工与检验剥肋滚压螺纹加工与检验 采用钢筋剥肋滚丝机（型号：GHG40、GHG50） ，先将钢筋的横肋和纵肋进行剥切处理后，使钢筋滚丝前的柱体直径达到同一尺寸，然后再进行螺纹滚压成型 钢筋剥肋滚丝机由台钳、剥肋机构、滚丝头、减速机、涨刀机构、冷却系统、电器控制系统、机座等组成其工作过程：将待加工钢筋夹在夹钳上，开动机器， 扳动进给装置，使动力头向前移动，开始剥肋滚压螺纹，待滚压到调定位置后设备 自动停机并反转，将钢筋端部退出滚压装置，扳动进给装置将动力头复位停机，螺 纹即加工完成 剥肋滚丝头加工尺寸应符合表 1 的规定丝头加工长度为标准型套筒长度的 1/2，其公差为+2P（P 为螺距） 剥肋滚丝头加工尺寸(mm) 表 1规格剥肋直径螺纹直径丝头长度完整丝扣圈数1615.1±0.2M16.5×222.5≥81816.9±0.2M19×2.527.5≥72018.8±0.2M21×2.530≥82220.8±0.2M23×2.532.5≥92523.7±0.2M26×335≥92826.6±0.2M29×340≥103230.5±0.2M33×345≥113634.5±0.2M37×3.549≥94038.1±0.2M41×3.552.5≥10 操作工人应按表 1 的要求检查丝头加工质量，每加工 10 个丝头用通规、止环 规检查一次。
经自检合格的丝头，应由质检员随机抽样检验，以一个工作班内生产 的丝头为一个验收批，随机抽样 10%，且不得少于 10 个当合格率小于 95%时，应加倍抽验，复检中合格率仍小于 95%时，应对全部钢筋丝头逐个进行检验，切去不 合格丝头，查明原因，并重新加工螺纹 二、二、滚压直螺纹套筒滚压直螺纹套筒 滚压直螺纹接头用连接套筒，采用优质碳素结构钢连接套筒的类型有：标准 型、正反丝扣型、变径型、可调型等 滚压直螺纹接头用连接套筒的规格与尺寸应符合表 2、表 2 和表 4 的规定 标准型套筒的几何尺寸 表 2规格螺纹直径套筒外径套筒长度16M16.5×2254518M19×2.5295520M21×2.5316022M23×2.5336525M26×3397028M29×3448032M33×3499036M37×3.5549840M41×3.559105常用变径型套筒几何尺寸 表 3套筒规格外径小端螺纹大端螺纹套筒总长16-1829M16.5×2M19×2.55016-2031M16.5×2M21×2.55318-2031M19×2.5M21×2.55818-2233M19×2.5M23×2.56020-2233M21×2.5M23×2.56320-2539M21×2.5M26×36522-2539M23×2.5M26×36822-2844M23×2.5M29×37325-2844M26×3M29×37525-3249M26×3M33×38028-3249M29×3M33×38528-3654M29×3M37×3.58932-3654M33×3M37×3.59432-4059M33×3M41×3.59836-4059M37×3.5M41×3.5102可调型套筒几何尺寸表 表 4规格螺纹直径套筒总长旋出后长度增加长度16M16.5×21181419618M19×2.514116911420M21×2.515318312322M23×2.516619913425M26×317921414428M29×319923915932M33×322226711736M37×3.524429319540M41×3.5261314209 三、三、现场连接施工现场连接施工 1、连接钢筋时，钢筋规格和套筒的规格必须一致，钢筋和套筒的丝扣应干净、完 好无损。
2、采用预埋接头时，连接套筒的位置、规格和数量应符合设计要求带连接套筒 的钢筋应固定牢靠，连接套筒的外露端应有保护盖 3、滚压直螺纹钢筋接头应使用扭力扳手或管钳进行施工，将两个钢筋丝头在套筒 中间位置顶紧，接头拧紧力矩应符合表 5 的规定扭力扳手的精度为±5% 4、经拧紧后的滚压直螺纹接头应做出标记，单边外露丝扣长度不应超过 2P 5、根据待接钢筋所在部位及转动难易情况，选用不同的套筒类型，采取不同的安 装方法直螺纹钢筋接头拧紧力矩值 表 5钢筋直径(mm)16-1820-2225283236-40 拧紧力矩(N.M)100200250280320350 四、四、接头的应用接头的应用 1、接头宜设置在结构构件受拉钢筋应力较小部位，当需要在高应力部位设置接头时，在同一连接区段内(连接区段长度应按 35d 计算)Ⅱ级接头的接头百分率不 应大于 50%； 2、接头宜避开有抗震设防要求的框架的梁端、柱端箍筋加密区；当无法避开时，应采用Ⅰ级接头或Ⅱ级接头，且接头百分率不应大于 50% 3、受拉钢筋应力较小部位或纵向受压钢筋，接头百分率可不受限制4、对直接承受动力荷载的结构构件，接头百分率不应大于 50%。
5、Ⅰ级接头：接头抗拉强度不小于被连接钢筋实际抗拉强度或 1.1 倍钢筋抗拉强 度标准值，并具有高延性及反复拉压性能 6、Ⅱ级接头：接头抗拉强度不小于被连接钢筋抗拉强度标准值，并具有高延性及 反复拉压性能 7、Ⅲ级接头：接头抗拉强度不小于被连接钢筋屈服强度标准值的 1.35 倍，并具有 一定的延性及反复拉压性能 五、五、接头质量检验接头质量检验 1、工程中应用滚压直螺纹钢筋接头时，技术提供单位应提交有效的型式检验报告2、钢筋连接作业开始前及施工过程中，应对每批进场钢筋进行接头连接工艺检验 工艺检验应符合下列要求： ⑴ 每种规格的钢筋接头试件不应少于 3 根； ⑵ 接头试件的钢筋母材应进行抗拉强度试验；试件不小于 3 根，且应取自接头试件的同一根钢筋； ⑶ 3 根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值，同时Ⅱ级接头 尚应不小于 0.9 倍钢筋母材的抗拉强度实测值 3、现场检验应进行拧紧力矩检验和单向拉伸强度试验对接头有特殊要求的结构， 应在设计图纸中另行注明相应的检验项目 4、用扭力扳手按表 5 规定的接头拧紧力矩值抽检接头的施工质量抽检数量为： 梁、柱构件按接头数的 15%，且每个构件的接头抽检数不得少于一个接头，基 础、墙、板构件每 100 个接头作为一个验收批，不足 100 个也作为一个验收批， 每批抽检 3 个接头。
抽检的接头应全部合格；如有一个接头不合格，则该验收 批接头应逐个检查并拧紧 5、滚压直螺纹接头的单向拉伸强度试验按验收批进行同一施工条件下采用同一 批材料的同等级、同型式、同规格接头，以 500 个为一个验收批进行检验在 现场连续检验十个验收批，其全部单向拉伸强度试验一次抽样合格时，验收批 接头数量可扩大为 1000 个 6、 对每一验收批，应在工程结构中随机抽取 3 个试件做单向拉伸试验当 3 个试件抗拉强度均不少于Ⅱ级接头的强度要求时，该验收批评为合格如有一个试 件的抗拉强度不符合要求，则应加倍取样复验复检中如仍有 1 个试件的强度 不符合要求，则该验收批评为不合格 滚压直螺纹接头的单向拉伸试验破坏形式有三种：钢筋母材拉断、套筒拉断、 钢筋从套筒中滑脱，只要满足强度要求，任何破坏形式均可判断为合格 7、现场截取抽样试件后，原接头位置的钢筋允许采用同等规格的钢筋进行搭接， 或采用焊接及机械连接方法补接 8、对抽检不合格的接头验收批，应由建设方会同设计等有关方面研究后提出处理 方案交底人： 被交底人：。
