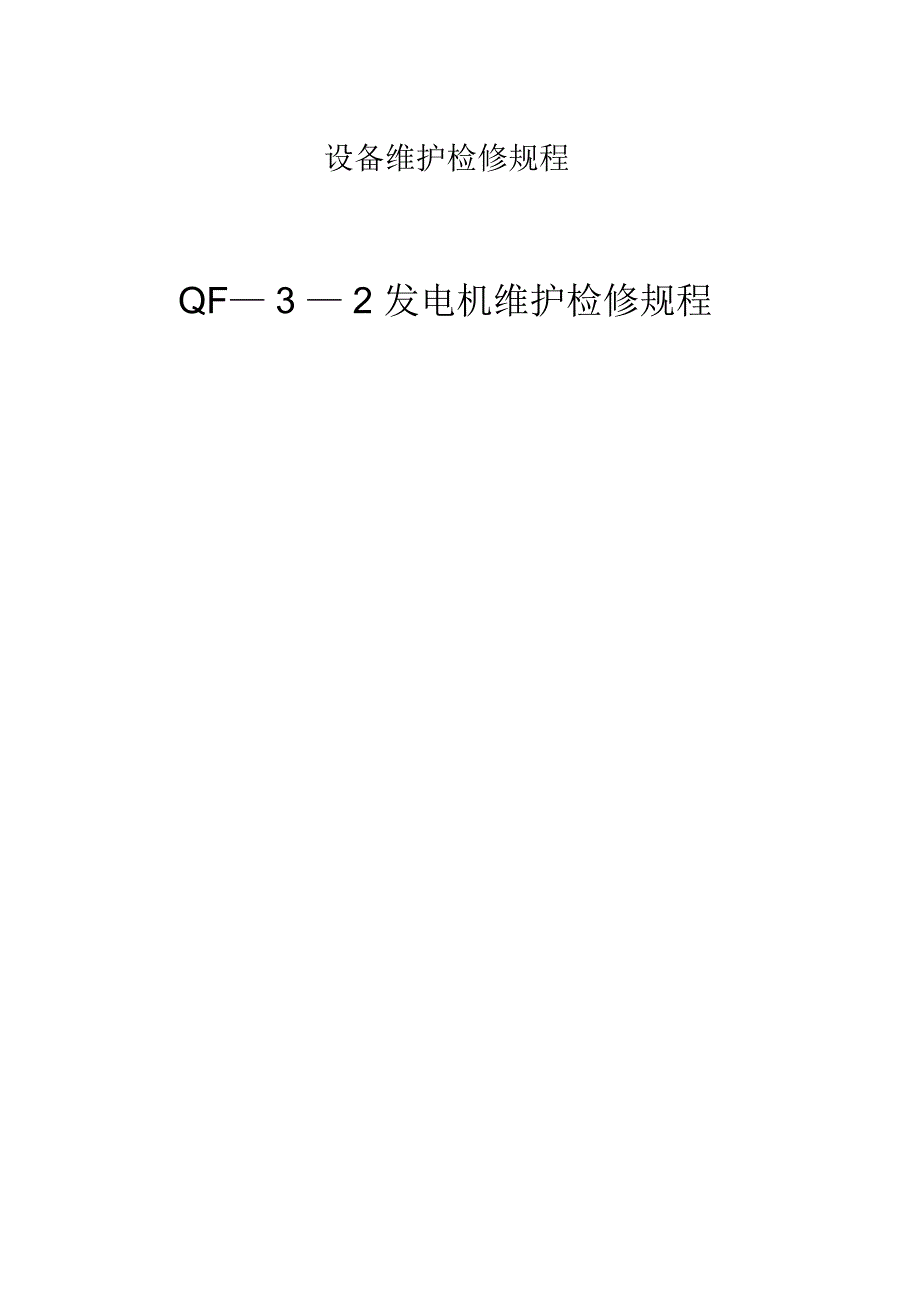

设备维护检修规程QF— 3 — 2 发电机维护检修规程1 总则1.1 规程适用范围本规程适用于 QF— 3— 2 发电机的维护和检修1.2 发电机的技术规范定 绝额定 定子 频定子 子 相 缘 励磁名称 型号 功率 电压 率电流A 接 数 等 方式MW kV Hz线 级#1 、2 发电机 QF— 3— 2 3 10.5 206 50 Y 3 B 他励1.3 交流无刷励磁机技术规范名称 #1 、 2 交流励磁机型号 ZLG30 — 3000额定容量 KW 30KW额定电压 V 100V额定电流 A300A额定转速 r/min3000整流方式三相桥式2 发电机的正常运行方式2.1 发电机按照制造厂家铭牌规定的参数运行称为额定运行方式在此方式下可以长期连续运行2.2 转子电流的额定值，应在额定功率因数和额定电压±5%及频率±1% 范围内能保证发电机额定出力的最大电流为限2.3 发电机定子和转子线圈及定子铁芯的最大允许监视温度，应在该机绝缘等级和制造厂家所允许的限度以内2.4 为使发电机能在较好的条件下工作，当发电机不带全负荷运行时，尽量保持定子线圈的温度在 60-80 ℃之间；在高负荷运行时应尽可能不超过 105 ℃。
2.5 发电机进风温度超过额定值时，如果定子和转子线圈及定子铁芯温度未超过其绝缘等级和制造厂允许的温度时，可以不降低发电机出力若超过，应减少额定 1-3%的定子和转子电流，但是，发电机出风温度最高不允许超过 55℃2.6 发电机进风温度低于额定值时，每降低 1℃，允许定子电流升高额定值的 0.5%，转子电流也允许相应的增加但是，只允许增加到比额定进风温度低 15℃为止其最低进风温度，应以空气冷却器不凝结水珠为准2.7 发电机定子电压的变动范围应在额定电压（10·5KV）的±5%（11KV-10KV ）以内2.8 发电机连续运行中最高允许电压不得超过额定值的 110% （11·5KV）最低运行电压不应低于额定值的 90% （9 ·5KV），其定子电流值以转子电流不得超过额定值为限2.9 发电机定子电压下降到额定值的 95% （10KV）时，定子电流连续运行值不得超过额定电流的 105% （220A ）2.10 发电机运行频率变动不得超过 0·5Hz ，即 49 ·5-50 ·5Hz，发电机可按额定容量运行2.11 发电机的功率因数一般不超过迟相 0·95 ，自动调整励磁装置投入运行时，可以在功率因数为 1 的条件下运行，并允许短时间在进相 0·95-1 的范围内进行。
2.12 发电机的功率因数与额定值（0·8）有出入时，其负荷应调整到使静子和转子电流不超过该冷却气体温度下所允许的数值3 发电机的维护3.1 日常运行维护保持发电机本体其附属设备整洁、 完好，严格按操作规程开机、 运行与停止，并作好运行记录 值班人员应按规定的分工及周期， 对发电机及附属设备全面进行维护检查，其一般检查项目如下：a.发电机声音正常，振动串动不超过允许值b.发电机及其所属设备的各部温度、温升正常c.通过窥视孔检查定子端部零件有无松动，线圈有无过热及其它异常情况d.励磁机侧轴承座绝缘垫清洁、无油污及击穿现象e.发电机的刀闸、支持瓷瓶、 PT、 CT 套管无电晕放电现象f.发电机控制保护屏各保护控制箱及励磁屏内各元件完整无损，运行正常3.2 备用中的维护a.发电机在停运后，无检修任务，随时能够达到启动的要求，叫做备用因此，必须保持发电机及其附属设备经常处于完好状态b.发电机处于长时期备用时，要做好线圈防潮防冻措施冬季应保持发电机线圈温度在 5℃以上，若封闭发电机风室后仍不能保持 5℃以上时，应在风室加装临时电热器在潮湿季节，每 48 小时测量一次发电机绝缘电阻值（定子线圈和励磁线路），若绝缘电阻值下降，应投入电热器干燥。
c.测量发电机定子线圈的绝缘电阻值，应使用 1000-2500V 摇表，对地绝缘电阻值应不小于 11M Ω，各相绝缘电阻不平衡系数不应大于2若定子回路连结其它电气设备不能断开时，测量的电阻值与前次所测值不应有较大的降低若低于前次电阻值的 1/3-1/5 时，应查明原因测量发电机定子线圈绝缘电阻时，应取下 PT 的高压熔丝，测完后再恢复起停频繁的发电机绝缘至少每月测量一次d.测量转子线圈的绝缘电阻，应使用 500V 摇表，对地绝缘电阻值不应小于 0.2 MΩ全部励磁回路的对地绝缘电阻值不应小于 0.5 M Ω若低于以上数值时，进行清扫、干燥或分段测量电阻值如一时不能恢复，急需启动时，由有关领导决定e.发电机备用中可将滑环表面的灰尘、油垢清扫干净，检查各电刷无过短（短于新刷的 1/3 应更换）、破裂、刷辫有无松动，压簧有无断裂失效，不合格的更换3.3 发电机常见事故处理在事故情况下，允许发电机定子、转子电流在短时间内过负荷运行，其数值参照下表：额定电流倍数1·11·121·15持续时间（分钟）603015在正常情况下过负荷，应查明原因，通过及时调整有、无功负荷，使其恢复正常发电机振荡或失去同步，出现全盘表计有节奏的变动，发电机发出与表计变动合拍的轰鸣声。
处理时应减少有功负荷，调整增大励磁若一分钟内不能恢复，由值长决定拉开#100 （或#200 ）开关与系统解列发电机非同期并列，在并列合闸时冲击电流很大，油开关随即掉闸处理时应将发电机电压降到零，拉开灭磁开关，检查发电机线圈、母线 PT、油开关有无损坏重新核对相序，检查同期装置，确无问题时，再重新升压、并列外部故障，过流保护拒动，出现电压降低，定子电流指示最大，处理时应先拉开#100 （或#200 ）开关，维持厂变运行，使外部故障消除，待过流拒动原因查清，再重新与系统并列发电机油开关掉闸，出现事故报警，油开关绿灯亮，定子电流到零，励磁电压、定子电压升高，处理时应先拉开灭磁开关，检查油开关若是因挂闸不牢自动脱勾，应停机检查，若系人为掉闸，应调整转速，重新升压、并列发电机失磁，出现电压降低、定子电流增大、转子电流接近零励磁电压高或接近零，处理时若在 30 分钟而不能恢复励磁，应拉开发电机油开关，解列后检查励磁回路，查找原因，重新升压并列发电机差动保护跳闸，出现差动保护报警，发电机油开关，灭磁开关跳闸，事故报警，发电机内部或附近有声、光、味象征出现，处理时要停机查明故障点，彻底消除，才能重新起到并列。
发电机定子接地，出现接地信号及接地电压，处理时应先检查发电机定子线圈有无弧光或烟雾，再检查发电机出线及外部连接电气设备如厂变、PT、母线，有无明显接地象征，可以通过倒换、拉试的方法缩小接地范围，如确系发电定子接地，应解列停机处理，查找接地时间不能超过 2 小时发电机着火发电机内部出现烟雾和焦臭味，汽机可能发出“机器危险”信号，发电机差动保护可能跳闸或发出定子接地信号处理时应先检查发电机是否跳闸，若没跳闸应立即拉开灭磁开关联跳发电机油开关，通知汽机降低转速，维持 200-300 转/ 分，关闭进风门，打开水灭火装置灭火发电机成为电动机运行，出现有功功率表突然降至负值，定子电压表指示下降，汽机主汽门或调速汽门关闭，处理前应先了解汽机情况，若汽机不能恢复主汽门或调速汽门时，听值长命令发电机定子三相电流不平衡在额定负荷连续运行时，发电机三相电流之差，不得超过额定电流的 10%（20A ）任一相电流不得大于额定站值（206A ）若低于额定负荷运行时，各相电流之差超出 10% （20A ），应注意监视发电机线圈、铁芯、进出风温度不得超规定，检查厂内电负荷是否三相分配不平衡引起发电机低周波发电机周波低于 49·5 周/ 秒，运行时间不超过 30 分钟，低于49-48 ·5周/ 秒，运行时间不超过 20 分钟。
发电机转子线圈接地励磁回路绝缘监视表对地面电压升高，或发出信号，经查证系金属性稳定接地，应移入励磁回路两点接地保护，汇报值长及有关领导尽早安排停机处理，若运行中发生转子线圈匝间断路，或两点接地时，转子电流剧增或到零，励磁电压降低，滑环可能出现严重火花，应减去负荷解列停机处理发电机指示仪表失灵发电机定子或转子仪表之一失去指示时，监视其余仪表的指示，并尽快查明原因排除故障，若励磁电压、转子电流表反指示，调整一下接线头极性即可，但要注意不能造成励磁回路短路和开路发电机 PT 保险熔断电压回路断线”光字牌亮电压表、有功表、指示异常处理时应先切断强行励磁开关，处理好后再恢复4 发电机的检修周期及项目4.1 发电机的检修周期a.发电机的小修应每年进行两次b.发电机的大修应每 4 年（运行时间不小于 20000 小时）进行一次大修4.2 发电机的检修项目发电机的小修项目a.处理已发现的缺陷b.定子、转子机械部分检查、清扫c.空气冷却器检查、清扫、渗漏处理；定子绕组的内冷系统检查d.励磁机、永磁机检查、清扫；电刷检查更换e.发电机定子和转子绕组，周期性预防试验f. 发电机定子绕组上、下端部、槽口绝缘及槽楔、绝缘盒、汇流排及引线检查、清扫，缺陷消除。
g.发电机转子引线、磁极绕组及接头阻尼环检查、消缺滑环检查、清扫、更换电刷发电机的大修项目a.定子各部分检查修理，并进行电气预防性试验和绕组内冷系统耐压试验b.转子及主轴各部分的检查修理、 间隙测量和卫生清扫， 。
