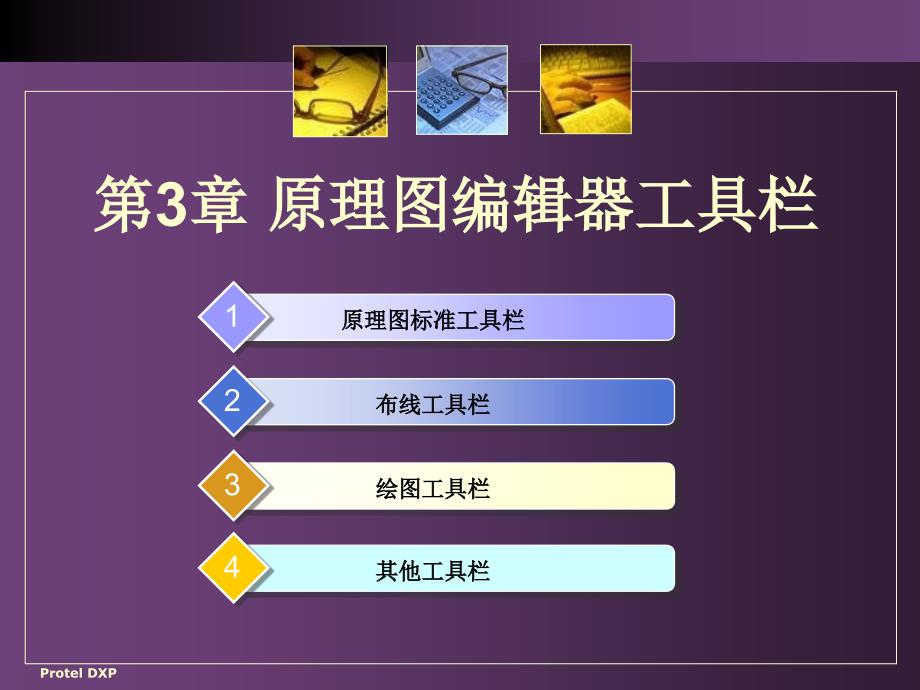

第第3章章 原理图编辑器工具栏原理图编辑器工具栏原理图标准工具栏原理图标准工具栏1布线工具栏布线工具栏2绘图工具栏绘图工具栏3其他工具栏其他工具栏4Protel DXP v3.1 原理图标准工具栏（Schematic Standard） 打开/关闭某个工具栏方式：View | Toolbars【B】工具栏或菜单栏上单击鼠标右键Protel DXP v3.2 布线工具栏（Wiring） 布线工具使用注意事项：Ø每一工具对应一种对象Ø具有电气意义的对象，注意捕捉电气节点Ø一次选择，多次使用Protel DXP v3.2.1 导线工具 作用：用于元件间的连接倾斜角度：系统默认为水平或垂直导线【shift+空格】，绘制450倾斜导线再次【shift+空格】，绘制任意角度倾斜导线再次【shift+空格】恢复默认Protel DXP v3.2.1 导线工具 双击导线，编辑导线属性单击导线，编辑导线调整节点，导线相应调整Protel DXP v3.2.2 总线工具与总线分支工具 多条平行导线设置相同网络标号后，它们电气相连为了便于阅读，可以绘制总线及总线分支作用：辅助读图倾斜角度：系统默认为水平或垂直总线【shift+空格】，绘制450倾斜总线再次【shift+空格】，绘制任意角度倾斜总线再次【shift+空格】恢复默认Protel DXP v3.2.2 总线工具与总线分支工具 双击总线，编辑总线属性（颜色，宽度）。
总线分支作用：连接导线与总线空格：逆时针翻转900【X】：左右翻转【Y】：上下翻转Protel DXP v3.2.3 网络标号工具 网络标号实质上就是电气节点，相同网络标号电气上相连作用：减少导线，简化原理图 通过属性对话框可以改变网络标号名称，方向，颜色位置等注意：网络标号用在导线或元件的引脚上，放置时一定要先捕捉到电气节点网络标号编号会自动改变（+1）Protel DXP v3.2.4 电源端口 为电路设置电源及地线View | Toolbars| Power Objects电源端口与导线或者元件的引脚相连Protel DXP v3.2.5 端口工具 输入/输出端口也叫I/O端口，主要用于层次原理图的子图中，比如USB端口作用：连接电路的两个部分或与外电路相连相同的端口电器上相连的Protel DXP v3.2.5 端口工具 输入/输出端口的属性Name：端口名称I/O Type：端口类型有4种，不确定，输入，输出，双向Style：端口外形Alignment：端口名称的位置注意，根据端口外形不 同， Alignment 选项不同）其他属性包括文字，边框，填充颜色等Protel DXP v3.2.6 电路节点工具 作用：使导线相连系统默认在“T”形交叉处添加电路节点。
＋”字形交叉处不添加电路节点属性Size：节点大小Locked：锁定选中，节点锁定在 原来位置不动否则， 移动导线，节点消失Protel DXP v3.2.7 NO ERC 对象工具 作用：编译时不进行ERC检测对于为完成的连接，添加NO ERC 对象编译时不会进行ERC检测，因而不会报错Protel DXP v3.2.8 PCB 布局对象工具 作用：指定PCB布局信息根据原理图创建PCB图时，可以根据PCB布局信息创建PCB布局规则Protel DXP v3.3 绘图工具栏（Drawing） 布线工具不具备电气特性，只用来制作注释图形或文字Protel DXP v3.3.1 直线工具 绘图方式与导线工具完全相同属性线宽：线型：实线，虚线，点线Protel DXP v3.3.2 多边形工具 作用：绘制多边形用法：选择多边形工具，依次在多边形的各个角点击鼠标左键结束绘图单击鼠标右键Protel DXP v3.3.2 多边形工具 属性：边框宽度，填充色，边框颜色，是否绘制实心多边形注意：如果Draw Solid不选中，则 多边形填充色属性无效。
编辑：选中多边形，则多边形 的各个角，及各个边都 可以进行编辑Protel DXP v3.3.3 椭圆弧工具 作用：绘制圆，椭圆，弧形等用法：选择椭圆弧工具，在合适位置点击鼠标5次 第1次确定弧心（圆心）； 第2次确定X轴的半径； 第3次确定Y轴的半径； 第4次确定弧的起点； 第5次确定弧的终点；Protel DXP v3.3.3 椭圆弧工具 椭圆弧属性线宽：起始角度：结束角度：线条颜色：X轴半径：Y轴半径：Protel DXP v3.3.3 椭圆弧工具 专用绘制圆弧工具Place | Drawing | Arcs用法：选择圆弧工具，在合适位置点击鼠标4次 第1次确定圆心； 第2次确定半径； 第3次确定圆弧的起点； 第4次确定圆弧的终点；Protel DXP v3.3.3 椭圆弧工具 圆弧属性线宽：起始角度：结束角度：线条颜色：半径：Protel DXP v3.3.4 贝塞尔曲线工具 作用：绘制贝塞尔曲线，以及拟合正弦波，抛物线等Protel DXP v3.3.5 文本串工具 作用：简短说明用法：Place | Text StringProtel DXP v3.3.6 文本框工具 作用：较多的文字说明用法：Place | Text FrameProtel DXP v3.3.7 图形与图像工具 作用：放置图形图像用法：Place | Drawing Tools | Graphic 首先确定放置图像的区域，然后在 “打开”对话框中选择图形或图像Protel DXP v3.3.8 矩形工具与圆角矩形工具 作用：绘制直角矩形和圆角矩形用法：选择矩形工具，鼠标点击2次，确定矩形对角Protel DXP v3.3.9 饼图工具 作用：绘制饼图用法：选择饼图工具，鼠标点击4次。
第1次确定中心； 第2次确定半径； 第3次确定饼图的起点； 第4次确定饼图的终点；Protel DXP v3.3.10 椭圆工具 作用：绘制椭圆用法：选择椭圆工具，鼠标点击3次 第1次确定圆心； 第2次确定X轴的半径； 第3次确定Y轴的半径；Protel DXP v3.3.11 调整图形的叠放层次 作用：调整各图形的叠放层次用法：Edit | Move Bring To Font：所选图形移至最上方 Send To Back:所选图形移至最下方 Bring To Front Of:所选图形移至另一图形上方 Send To Back Of:所选图形移至一图形下方Protel DXP 1．填空题 （1）原理图就是元件的连接图，其本质内容有两个： 和 答案：元件 连线 （2）连线工具栏（Wring）主要用于放置原理图器件和连线等 符号，是原理图绘制过程中最重要的工具栏。
执行菜单命令 可以打开或关闭该工具栏 答案：［View］/［Toolbars］/［Wring］ （3）网络标号和标注文字不同，前者具有 功能，后者只是 答案：电气连接 说明文字 作业及练习Protel DXP （4）旋转元件时，用鼠标 键点住要旋转的元件不放，按 键，每按一次，元件逆时针旋转 ；按 键可以进行水平方向翻转，按 键可以进行垂直方向翻转 答案：左 空格 900 X Y （5）使用总线代替一组导线，需要与 配合 答案：总线分支 作业及练习Protel DXP 2．判断题 （1）如果选择菜单命令［Edit］/［Move］/［Move］，在移动元件的同时会将与元件连接的导线一起移动 （错） （2）元件一旦放置后，就不能再对其属性进行编辑 （ 错 ） 作业及练习Protel DXP （3）在原理图中，节点是表示两交叉导线电气上相通的符号，如果两交叉导线没有节点，系统会认为两导线在电气上不相通。
（ 对 ） （4）要在原理图中放置一些说明文字、信号波形等，而不影响电路的电气结构，就必须使用画图工具（Drawing） （ 对 ） Protel DXP 3、选择题 （1）Protel DXP 中1mil等于多少厘米？（ ） A. 0.001cm B. 2.54cm C. 1cm D. 0.00254cm 答案： D （2）电路原理图的文件名后缀为（ ） A. .SchLib B. .SchDoc C. .PcbDoc D. .PcbLib 答案：B （3）执行菜单命令（ ）可以打开或关闭连线工具栏 A. View / Toolbars / Wring B. View / Toolbars / Drawing C. View / Toolbars / Digital Objects D. View / Toolbars / Power Objects 答案： A 作业及练习Protel DXP （4）以下哪一个是电路原理图的常用元件杂项库文件（ ） A. TI Logic Gate2.IntLib B. Miscellaneous Connectors.IntLib C. C-MAC-Crystal Oscillator.IntLib D. Miscellaneous Devices.IntLib答案： D（5）绘制电路原理图时，在导线拐弯处，光标处于画线状态时，在 键盘上按（ ）可以改变导线的转折方式。
A. Ctrl+空格键 B. Shift+空格键 C. Alt+空格键 D. Tab+空格键答案： B作业及练习Protel DXP 。
