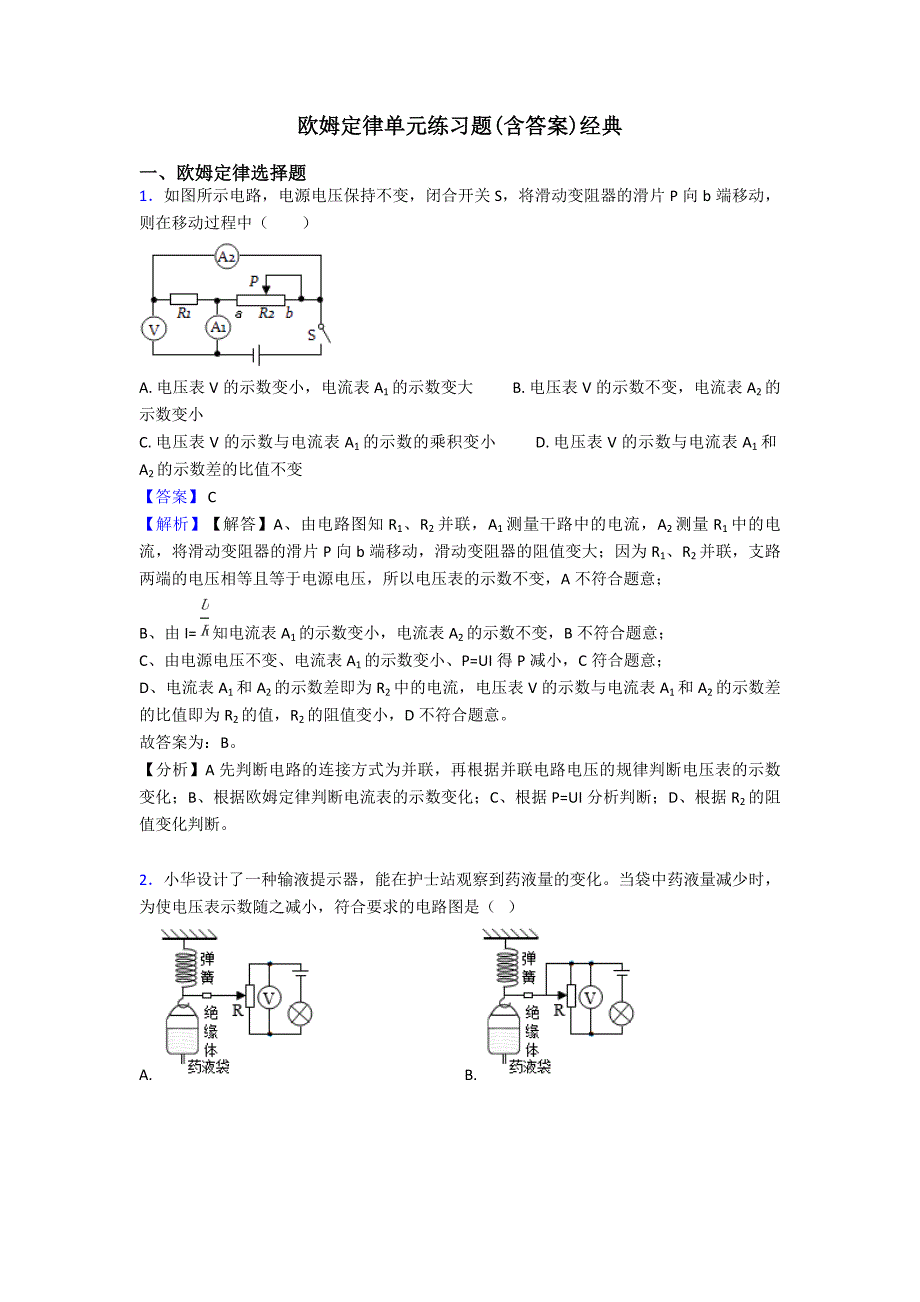

欧姆定律单元练习题(含答案)经典一、欧姆定律选择题1．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）A. 电压表V的示数变小，电流表A1的示数变大 B. 电压表V的示数不变，电流表A2的示数变小C. 电压表V的示数与电流表A1的示数的乘积变小 D. 电压表V的示数与电流表A1和A2的示数差的比值不变【答案】 C 【解析】【解答】A、由电路图知R1、R2并联，A1测量干路中的电流，A2测量R1中的电流，将滑动变阻器的滑片P向b端移动，滑动变阻器的阻值变大；因为R1、R2并联，支路两端的电压相等且等于电源电压，所以电压表的示数不变，A不符合题意；B、由I= 知电流表A1的示数变小，电流表A2的示数不变，B不符合题意；C、由电源电压不变、电流表A1的示数变小、P=UI得P减小，C符合题意；D、电流表A1和A2的示数差即为R2中的电流，电压表V的示数与电流表A1和A2的示数差的比值即为R2的值，R2的阻值变小，D不符合题意故答案为：B分析】A先判断电路的连接方式为并联，再根据并联电路电压的规律判断电压表的示数变化；B、根据欧姆定律判断电流表的示数变化；C、根据P=UI分析判断；D、根据R2的阻值变化判断。
2．小华设计了一种输液提示器，能在护士站观察到药液量的变化当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（ ） A. B. C. D. 【答案】 C 【解析】【解答】解：当袋中药液量减少时，整个药液袋的重力减小，对弹簧的拉力减小，弹簧的伸长量减小，所以滑片会向上移动； A、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片的上移不会改变变阻器连入电路的电阻，则电路中的电流不变，变阻器两端的电压不变，即电压表的示数也不变，A不符合要求；B、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变大，根据串联电路的分压特点可知，变阻器两端的电压变大，即电压表的示数变大，B不符合要求；C、由图可知，变阻器与灯泡串联，电压表测变阻器两端的电压；当袋中药液量减少时，滑片向上移动，变阻器连入电路的电阻变小，根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表的示数变小，C符合要求；D、由图可知，变阻器与灯泡并联，电压表测量电源电压，由于电源电压不变，所以，当袋中药液量减少时，电压表的示数不变，D不符合要求。
故答案为：C【分析】本题主要考查了欧姆定律的应用，①明确药液量减少时滑片会向上移动；②正确分析电路的连接情况；③利用串联电路的分压特点.3．如图所示的电路中，电源两端电压保持不变，当开关S闭合时，灯L正常发光，灯L的电阻会随电流变化,如果将滑动变阻器的滑片P向右滑动,电压表的示数和灯正常发光时示数相同,则下列说法中正确的是（ ）A. 灯L变暗，灯两端电压变小 B. 灯L变暗，灯的实际功率变小C. 灯L变亮，灯两端电压变大 D. 灯L变亮，灯的实际功率变大【答案】A 【解析】【解答】将滑动变阻器的滑片P向右滑动时，接入电路的电阻变大，电路的总电阻变大；根据 可知，电路中的电流变小；根据 可知，灯泡两端的电压变小，由 可知，灯泡的实际功率变小，故灯泡变暗故答案为：A【分析】灯泡和滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测量电路的电流；根据滑片的移动判断接入电路电阻的变化和电路总电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端电压的变化，根据P=I2R可知灯泡实际功率的变化和灯泡亮暗的变化，根据串联电路的电压特点可知电压表示数的变化.4．如图所示，电源电压为4.5V，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L标有“2.5V1.25W”（灯丝电阻不变）。
在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是 ①小灯泡的额定电流是0.6A②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω③电压表示数变化范围是0～3V④电流表示数变化范围是0.3～0.5A（ ）A. 只有②、④正确 B. 只有②、③正确 C. 只有①、④正确 D. 只有①、③正确【答案】 A 【解析】【解答】解：由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压 灯泡正常发光时的电压为2.5V，功率为1.25W，根据P＝UI可得，灯泡正常发光时电路中的电流：I＝IL＝ ＝ ＝0.5A，故①错误；灯泡的电阻：RL＝ ＝ ＝5Ω，串联电路中电流处处相等，灯泡的额定电流为0.5A，电流表量程为“0～0.6A”，所以，为使电路安全，电路中的最大电流：I最大＝IL＝0.5A；电压表示数最大为3V时，根据串联电路电压的规律，此时灯泡电压最小为UL′＝U﹣UV＝4.5V﹣3V＝1.5V，此时电流中电流最小，由欧姆定律可得，电路中的最小电流：I最小＝ ＝ ＝0.3A，所以电流表的示数范围为0.3A～0.5A，故④正确；电路中电流最小时，总电阻最大，滑动变阻器有最大值，根据串联电阻的规律，R变最大＝R总最大﹣RL＝ ﹣RL＝ ﹣5Ω＝10Ω；电路中电流最大时，总电阻最小，滑动变阻器有最小值，则R变最小＝R总最小﹣RL＝ ﹣RL＝ ﹣5Ω＝4Ω，所以滑动变阻器连入电路的阻值变化范围是4Ω～10Ω，故②正确。
因变阻器允许连入电路中最小电阻为4Ω，所以电压表示数不可能为0，故③错误综合分析只有②④正确故答案为：A 【分析】结合小灯泡的铭牌，根据P=UI可得灯泡正常发光时电路中的电流.根据串联电路的电流特点确定电路的最大电流；当电压表示数最大3V，根据串联电路电压的规律，此时灯泡电压最小，此时电流中电流最小，由欧姆定律求出电路的最小电流；根据欧姆定律和串联电路的规律求出变阻器连入电路中电阻的范围；根据变阻器的取值范围可确定变阻器的电压能否为0.5．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（ ）A. 电源的电压为6V B. 电路的最大总功率为3.6WC. R2的电功率一直变大 D. 图乙中D点是滑片位于中点时的状态【答案】 C 【解析】【解答】 A、由于U-I图线可知，当滑片从a端移动到b端，滑动变阻器两端的电压增大了4V，定值电阻两端的电压减小了4V，电流也减小了0.4A， . 电源电压 ，不合题意；B、当电流为0.6A时，电路的最大功率为 ，不合题意 ;C、滑动变阻器全部接入分得4V电压，是电阻的2倍，根据串联分压，最大阻值是定值电阻的2倍 . 当滑片处在中点，接入电路的阻值和定值电阻相等，分得电压应该是3V，符合题意；D、电阻 , 在D点时，它的阻值 ， 所以，图中D点滑片位于中点 ，不合题意 .故答案为：C .【分析】A、从图乙读出定值电阻电压和电流的变化量，根据欧姆定律的变形公式计算电阻出定值电阻R1的阻值，再利用欧姆定律的变形公式U＝IR计算电源电压；B、根据电源电压和电路中的最大电流，利用公式P＝UI计算电路的最大功率；C、根据串联分压的原理分析R2阻值的变化情况；D、利用欧姆定律的变形公式计算出R2的最大阻值，再计算滑片在D点时的阻值，比较得出结论 .6．当一导体两端的电压是6V，通过的电流是0.6A，则该导体的电阻是（ ） A. 10Ω B. 3.6Ω C. 6.6Ω D. 5.4Ω【答案】A 【解析】【解答】解：由I= 可得，导体的电阻： R= = =10Ω．故选A．【分析】已知导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻．7．如何利用阻值已知的电阻R0和一只电流表或一只电压表，测出未知电阻Rx的阻值，同学们设计了如图所示四种电路（电源电压未知），其中不可行的方法有（ ）A. （1）（2） B. （1）（3） C. （2）（4） D. （2）（3）【答案】 B 【解析】【解答】解：（1）开关S1闭合，S2断开时，R0和Rx串联，电流表可以测出通过Rx的电流Ix；再S2闭合时为Rx的简单电路，不能直接或间接测量出Rx的电压，所以不能求出Rx的电阻；（2）开关S0闭合，S接1时电路为R0的简单电路，电流表测电路中的电流，根据欧姆定律求出电源的电压；当S接2时电路为未知电阻Rx的简单电路，电流表测通过Rx的电流Ix ， 根据Rx= 求出电阻；（3）开关S0闭合，S接1时和S接2时电压表V的正负接线柱会连接错误，故无法测出正确的使用；（4）开关S1和S2都闭合时，R0被短路，电压表测量电源电压U；只闭合S1时，R0和Rx串联，电压表直接测量Rx两端的电压Ux；根据串联电路中总电压等于各分电压之和求出定值电阻两端的电压U0=U﹣Ux ， 根据I0= 求出通过定值电阻的电流即为通过Rx电流，根据Rx= 求出电阻．综上可知，B符合题意，ACD不符合题意．故答案为：B．【分析】在单表测量电阻的实验中，都会用到定值电阻，用串联电路的电流相等或并联电路的电压相等得出未知电阻的电流或电压，利用欧姆定律求电阻.8．在如图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R0的变化情况如图乙所示，下列说法正确的（ ） A. 电阻R1的阻值为20Ω B. 滑片P移到b端时，R2两端的电压为6VC. 滑片P移到a端时，R1消耗的功率为0.2W D. 当滑片P移到中点时，通过R1的电流为0.3A【答案】 D 【解析】【解答】图像是串联电路，根据乙图，当滑片在b端时，电压表示数最大为6V，则电源电压为6V，电压表测量R1的电压，R2两端电压为0，B不符合题意；当滑片在a端，电压表示数最小，此时电压表为2V，滑动变阻器分压4V，滑变电阻为最大，电阻为20Ω，根据U1:U2=R1:R2 ， R1的阻值为10Ω，A不符合题意；滑片P在a端时，R1分压最小，为2V，此时R1的电功率为 ， C不符合题意；滑片P在中点时，电阻为10Ω，此时电路中的电流为 ， D符合题意。
故答案为：D. 【分析】结合电压和滑动变。
