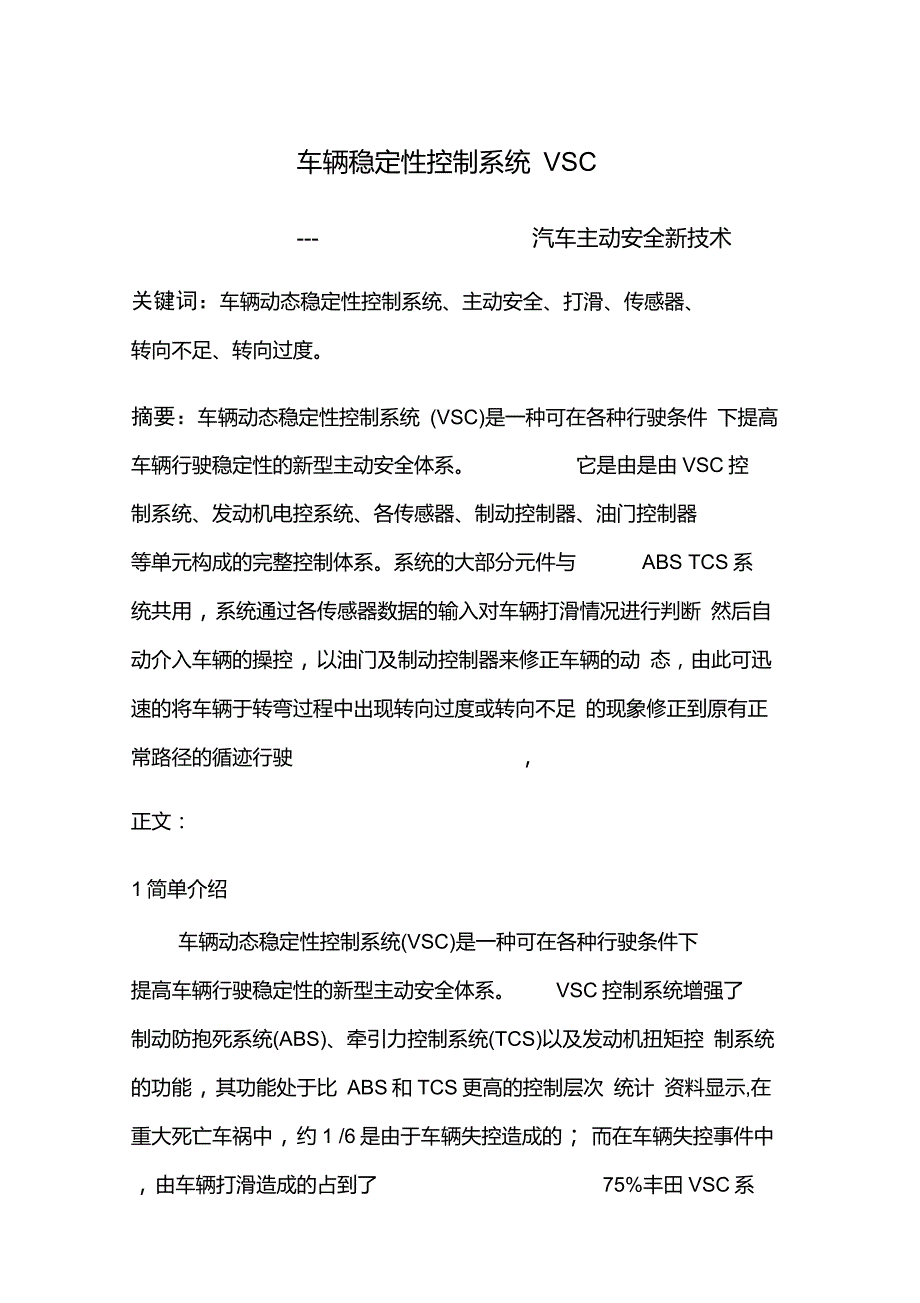

车辆稳定性控制系统 VSC--- 汽车主动安全新技术关键词：车辆动态稳定性控制系统、主动安全、打滑、传感器、转向不足、转向过度摘要：车辆动态稳定性控制系统 (VSC)是一种可在各种行驶条件 下提高车辆行驶稳定性的新型主动安全体系 它是由是由VSC控制系统、发动机电控系统、各传感器、制动控制器、油门控制器等单元构成的完整控制体系系统的大部分元件与 ABS TCS系统共用，系统通过各传感器数据的输入对车辆打滑情况进行判断 然后自动介入车辆的操控，以油门及制动控制器来修正车辆的动 态，由此可迅速的将车辆于转弯过程中出现转向过度或转向不足 的现象修正到原有正常路径的循迹行驶 ，正文：1简单介绍车辆动态稳定性控制系统(VSC)是一种可在各种行驶条件下提高车辆行驶稳定性的新型主动安全体系 VSC控制系统增强了制动防抱死系统(ABS)、牵引力控制系统(TCS)以及发动机扭矩控 制系统的功能，其功能处于比 ABS和TCS更高的控制层次 统计 资料显示,在重大死亡车祸中，约1 /6是由于车辆失控造成的； 而在车辆失控事件中，由车辆打滑造成的占到了 75%丰田VSC系统利用控制单元与制动系统及发动机系统相联 ，随时监测车身的动态状况，当出现打滑现象时，系统自动介入油门与制动的操作 ，控制发动机的功率输出，并适时对适当的车轮施加制动，以利用 有附着力的轮胎，使车辆稳定减速，修正车辆的动态，使其稳 定行驶在本来的行驶路线上 ，保证车辆安全。
丰田公司开发的VSC(Vehicle Stability Control)车辆动态稳定性控制系统，首见于1997年推出的Lexus车系中，现已普及至Lexus及 Toyota旗下大部分的车辆：花冠、锐志、皇冠、佳美、霸道等等 在2007年3月新推出的锐志 2.5S特别天窗版中，更是增加了 VSC 系统作为其一个卖点作为 ABS TCS (亦称TRC驱动防滑转或ASR加速防滑控制系统)系统的功能扩展，车辆动态稳定控制 系统已成为主动安全系统发展的一个重要方向 VSC系统在汽车高速转弯将要出现失控时，可有效地增加汽车的稳定性 ，系统通过对从各传感器传来的车辆行驶状态信息进行分析 ，向制动防抱死系统ABS牵引力控制系统 TCS发出纠偏指令，帮助车辆维持 动态平衡，减少事故发生VSC系统可使车辆在各种状况下保持 最佳的稳定性，在过度转向或不足转向的情形下作用尤为明显目前不同厂家对车辆稳定性控制系统的称谓不同 ，如宝马公司将其称为DSC系统；保时捷则称其为 PSM;本田公司称为 VSA系 统VSA及VSC系统与奔驰公司的 VSC均属同一类系统，是转 向时对由制动力产生危险的汽车进行动态修正的主动安全装置。
区别在于VSC和VSC是用于前置发动机后轮驱动车辆 （FRV）;而本田的VSA是为FFV车辆开发的2 VSC系统工作原理研究表明车辆打滑最主要的原因 ，是由于路面状况的突然改变，使部分车辆失去附着力，造成车辆失去操控性；或是由于 驾驶员为闪躲路面突然出现情况而出现的过当操作 ，使车辆所需的动态超过车轮附着力的上限，因而造成打滑，产生行车危险 VSC系统可在车辆行驶时随时监测由各传感器所提供的车辆动态 信息，以了解车辆目前的状况当车身打滑 ，各传感器信息与平稳行驶的数据不同时，系统据此判断出车辆出现打滑情况 ，自动介入车辆的操控，以油门及制动控制器来修正车辆的动态由于 所有打滑现象均是因为部分车轮超过了该轮所能承担的附着力而 造成的，因此针对打滑问题而开发的 VSC系统可提供高标准的主动安全1:VSC系统能够避免抓地力的丧失 当前轮或后轮的抓地力达到极限时，汽车转向的稳定性就会受到极大的影响车辆 转弯行驶时，如前轮首先达到附着（抓地）极限，则会引起“漂 出”现象（不足转向）,此时驾驶员怎样打转向盘也不能减小转弯 半径，从而难以循踪行驶，出现转向失灵而如果后轮首先达到 附着极限，则将造成“甩尾”现象（过度转向）,车辆本身会变得 不稳定，汽车被快速拉向转向一侧。
VSC系统通过对不同车轮独立地实施制动，使车辆产生相应的回转力矩 ，以避免“漂出”和“甩尾”现象的产生 为抑制前轮的侧滑，首先制动后轮，以产生向内旋转运动，然后对4个车轮进行制动，使车速降到某 一水平，以平衡旋转运动，使转向在转弯力的范围内进行当出 现后轮侧滑时，外前轮被制动，以产生向外旋转的运动，确保 汽车的稳定性3 VSC系统构成VSC系统是由VSC控制系统、发动机电控系统、各传感器、制动控制器、油门控制器等单元构成的完整控制体系系统的大 部分元件与ABS TCS系统共用，传感器部分增加了用于检测汽 车状态的车身横摆率传感器和减速度传感器 （G传感器）;ECU部分增强了运算能力；执行器部分改进了前轮的液压通道；信息显 示部分增加了 VSC蜂鸣器2:VSC系统构成1、带有ECU的液压 调节器2、轮速传感器3、转向角传感器4、横摆角速度传感器 和侧向加速度传感器 VSC系统主要由以下几部分组成 ：（1） 用于检测车辆状态和驾驶员操作的传感器部分①车身横摆率传感器（亦称横摆角速度传感器、侧滑传感器或翻转角速度传感器 ）该传感器安装在汽车行李舱前部，与汽车垂直轴线平行，用于检测 汽车的横摆率（汽车绕垂直轴旋转的角速度 ）。
它记录汽车绕垂直 轴线的运动，用来监测车辆后部因侧滑发生的甩尾作用类似飞 机陀螺，时刻监视着汽车方向的稳定性 ，确定汽车是否在打滑，使汽车保持相对于垂直轴线的稳定性②减速度传感器 （G传感器）OG传感器水平安装在汽车重心附近地板下方的中间位置 ，以检测汽车的纵向和横向加速度对转弯时产生的离心力起反应 ，确定车辆是否在通过弯道时打滑③转向角度传感器传感器安 装在转向盘后侧，监测转向盘旋转的角度，帮助确定汽车行驶方 向是否正确④制动液压传感器制动液压传感器安装在 VSC的液压控制装置上部，用于检测驾驶员进行制动操作时制动液压的 变化⑤轮速传感器轮速传感器安装在每个车轮上 ，用于检测各车轮的角速度，确定车轮是否打滑⑥节气门开度传感器节 气门开度传感器安装在节气门执行器上 ，以检测节气门开启度角的变化2） VSC 系统执行控制器 ECU部分该ECU安装在车厢 内，通过线束与每个传感器和执行器相连；用于估算汽车侧滑状 态和计算恢复到安全状态所需的旋转动量和减速度 （3）执行器部分根据计算结果，执行器部分用于控制每个车轮制动力和发动 机输出功率，包括：①节气门执行器该执行器安装在发动机进气 通道上，在VSC控制发动机输出功率期间，由它来控制发动机节 气门开闭。
②液压控制装置VSC液压控制装置主要由供能装置、 制动总泵及制动助力器、选择电磁阀、控制电磁阀 4部分组成③供能装置由电机驱动的液压泵和蓄压器组成蓄压器贮存由 液压泵供应的液压油，作为液压装置的压力源④制动总泵和制 动助力器根据驾驶员的制动操作产生液压 ，并进行助力⑤选择电磁阀当 VSG TRC或ABS系统工作时，它关闭制动总泵的 液压油输送，并把从供能部分（动力液压）来的液压油或从制动 助力器（调节液压）来的液压油送到控制电磁阀，从而控制每个 车轮分泵的液压⑥控制电磁阀当VSG TRC或ABS工作时，通过增加或降低每个车轮分泵的液压，以控制各车轮的制动力⑷ 信息显示部分 VSC系统以驾驶员为主要操作者 ，通过警示装置 （指示灯和蜂鸣器）向驾驶员提供车辆或 VSC系统工作状态信息预警车辆在高速转弯时可能出现的失控 ，确保安全行驶信息显示部分主要由VSC工作指示灯、VSC蜂鸣器、侧滑指示灯、多路 信息显示器（含VSC故障警告指示）组成4 VSC系统工作过程驾驶员对制动踏板的操作力传递到 VSC液压控制装置，正常情况下，系统执行常规的制动助力功能；当车轮在加速或减速 下出现滑移时，执行TCS和ABS功能；当汽车出现侧滑时，系统 执行VSC功能，将受到控制的制动液压施加到每个车轮。
由于 VSC系统可在汽车高速转弯将要出现失控时有效地增加汽车稳定 性来减少事故的发生，因此必须按照车辆的状态来自动地对各个 车轮进行制动系统通过检测汽车的状态和驾驶员的操作 ，根据估算出汽车失稳的程度来计算恢复汽车稳定所需的旋转运动和减 速大小，并相应地控制每一个车轮的制动力和发动机的动力输 出3:VSC抑制转向不足（左）和转向过度（右）（1）抑制前轮侧滑 （转向不足）前轮的侧滑造成汽车有朝转向外侧前轮偏移的趋势 形成不足转向，即在进入弯道时轿车的转向半径大于弯道的半径 ，在这种情况下，轿车很容易冲出路面为确保车辆的循迹行驶 ，首先要通过减速，有效地减小所需的转向力，并利用后轮保留的 转向力，额外地增加向转向角内侧的旋转运动 （此时，后轮也可以产生最大的转弯力）;因此首先要制动后轮，以得到向内旋转的 运动，然后对4个车轮进行制动，使车速降到某一水平来平衡 旋转运动，使转向在转弯力的范围内进行 系统通过对位于转向内侧后轮施加经过精确计算的脉冲瞬时制动力 ，以产生预定的滑动率,导致该车轮受到的侧向力迅速减少而纵向制动力迅速增大 ，于是产生了一个与横摆方向相同的横摆力矩其目的也是要产生 回复至正常行驶路径的力量 ，从而使车辆在转弯的行驶过程中具 有良好的行驶方向稳定性。
当因前轮产生侧滑而出现“漂出”（不足转向）现象时，VSC系统将制动力施加到 2个后轮上VSC 液压控制装置通过选择电磁阀和控制电磁阀的动作把经调节的供 能部分的动力液压油送至 2个后轮制动轮缸2）抑制后轮侧滑 （转向过度）为抵消后轮的侧滑，可以额外增加向外的旋转运动 ， 以防止汽车的不稳定性 所以，当出现后轮侧滑时，制动外前轮， 以产生向外的运动，确保汽车的稳定性当后轮产生侧滑而使汽 车滑移角增加时,VSC系统立即将制动力施加到正在转弯的外前 轮上VSC液压控制装置通过选择电磁阀和控制电磁阀的动作把 经过调节的供能部分动力液压油送至正在转弯的外前轮制动轮缸 ，控制电磁阀由通断占空比来驱动 ，以把动力液压调节控制到合适的水平例如，行驶在路滑的左侧弯道上的车辆 ，当过度转向开始使得车子向右甩尾时，VSC传感器感觉到了滑动，就迅速让右 前轮制动，使汽车产生顺时针方向的转矩，从而将汽车保持在原 来的车道内5.VSC的实际作用:1.行驶工况：在多变的路面上行驶•没有装备 VSCD车辆跑偏（转向不足），即前轮向外偏离弯道，车辆失去控制②一旦驶 入干燥的沥青路面，车辆就开始打滑•装备有 VSC车辆表现出转向不足的趋势，即将跑偏，增加右后轮制动力的同时降低发动 机输出扭矩至车辆保持稳定。
2.行驶工况：避让障碍物•没有装备VSCD紧急制动，猛打方向盘，车辆转向不足②车辆继续； 中向障碍物，驾驶员反复打方向盘，以求控制车辆，车辆避开障 碍物③当驾驶员尝试恢复正常行驶路线时，车辆产生侧滑•装 备有VSCD紧急制动，猛打方向盘，车辆转向不足②增加左后 轮制动力车辆按照转向意图行驶③恢复正常的行驶路线，车辆 有转向过度的倾向上施加制动力至车辆保持稳定 3.驾驶员转弯过快•没有装备 VSCD出现甩尾，企图通过方向盘来调整方向辆 侧滑•装备有 VSCD车辆有甩尾的倾向，自动在右前轮上施加 制动力至车辆保持稳定②车辆有甩尾的倾向，自动在左前轮上 施加制动力至车辆保持稳定6最后一般来讲，ABS和TCS只能改善轮胎和路面间的附着系数利 用率（即改善纵向动力学性能 ）;TCS系统减少轮胎无谓的磨损和 功率消耗而 VSC除此之外还能识别并控制车辆的偏转力矩 （改善横向动力学性能）,该系统根据“所有外部作用于车辆上的力。
