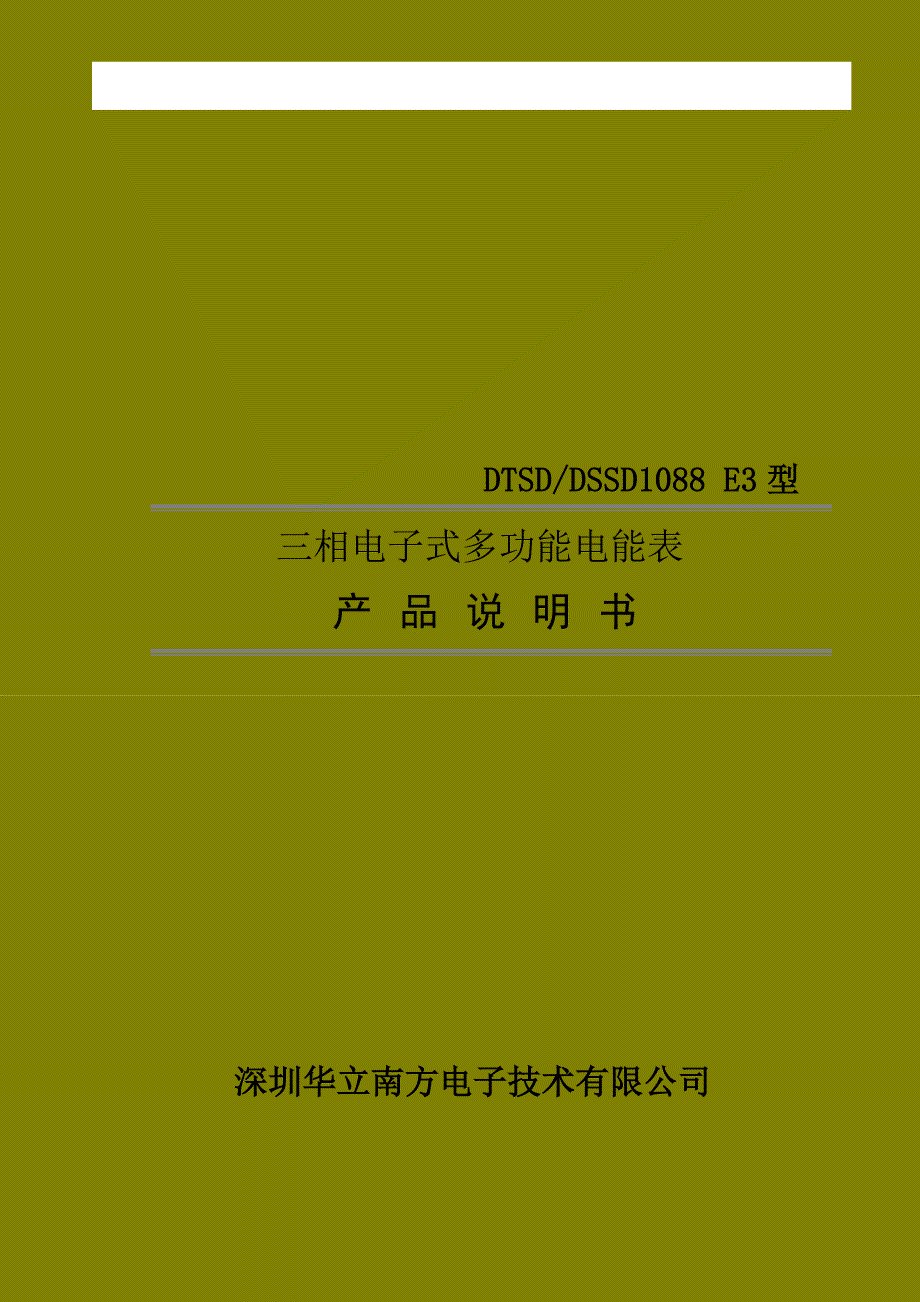

深圳华立南方电子技术有限公司DTSD/DSSD1088 E3 型三相电子式多功能电能表产 品 说 明 书深圳华立南方电子技术有限公司 深圳华立南方电子技术有限公司目 录一、 概述………………………………………………………………… 1二、 规格型号…………………………………………………………… 1三、 主要技术指标……………………………………………………… 2四、 主要功能…………………………………………………………… 3五、 仪表的外形和安装………………………………………………… 7六、 液晶显示说明……………………………………………………… 10七、 编程以及抄表说明………………………………………………… 13八、 仪表的贮存和质量保证…………………………………………… 13 深圳华立南方电子技术有限公司1. 概述DTSD/DSSD1088 E3 型三相电子式多功能电能表（以下简称“仪表” ）是我公司为了适应我国电网改造，适应电网自动化的需要而自主开发的具有通讯功能的全电子式多功能仪表。
该表采用大规模集成电路，应用数字采样处理技术及 SMT工艺，根据工业用户实际用电状况所设计、制造的具有现代先进水平的仪表该表性能指标符合 DL/T614 --1997《多功能电能表》和 DL/T645 --1997《多功能电能表通讯规约》电力行业标准对多功能电能表的各项技术要求该表能计量各个方向的有功无功电量及需量，并具有 485 通讯、手动及红外停电唤醒、负荷记录等功能，它性能稳定、准确度高、操作方便2. 规格型号规格 精度等级型号电压规格 电流规格 有功精度等级 无功精度等级3×57.7/100V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A有功 1 级有功 0.5S 级 无功 2 级DTSD10883×220/380V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A3×5(20)A3×10(40)A3×15(60)A3×20(80)A3×30(100)A有功 1 级有功 0.5S 级 无功 2 级1 深圳华立南方电子技术有限公司注：可根据用户需要制造适应其个性化需求的特殊规格的表。
3. 主要技术指标3.1 工作电压正常工作电压： 0.9Un～1.1Un极限工作电压： 0.75Un～1.15Un 3.2 气候条件正常工作温度范围： -20℃～+45℃ 极限工作温度范围： -30℃～+60℃存贮和运输温度范围： -40℃～+70℃存储和工作湿度： ≤85%RH3.3 费率工作参数日计时误差： ≤0.5s/d(21℃～25℃)电池容量： ≥1000mAh停电后数据保存时间： ≥10 年(用新电池)3.4 电池电压 数据备份电池电压： 3.6V DC停电抄表电池电压： 6.0V DC (可选)3.5 功耗电压线路功耗： ≤2W 和 5VA电流线路功耗： ≤2.5VA规格 精度等级型号电压规格 电流规格 有功精度等级 无功精度等级DSSD1088 3×100V3×0.5(2)A3×1(2)A3×1.5(6)A3×3(6)A3×5(6)A有功 1 级有功 0.5S 级 无功 2 级2 深圳华立南方电子技术有限公司3.6 技术参数费率数： 4时段数： 10计度范围： 0～999999.99kWh, 0～999999.99kVarh显 示： 液晶通讯波特率： RS485①接口 1200bps～9600bpsRS485②接口抄表 1200 bps （可选）红外接口 1200bps通讯规约： 《DL/T645-1997 多功能电能表通信规约》 3.7 额定频率： 50Hz3．8 起动电流： 有功 0.001In (0.5S 级) 0.002In(1 级) 无功 0.003In (2 级)3.9 潜动： 具有防潜动逻辑设计3.10 重量： 约 1.8kg3.11 外形： 250mm150mm72mm4. 主要功能4.1 电能计量功能：有功正、反向以及无功正、反向各费率及总电能计量；无功四象限电能计量。
4.2 最大需量记录功能：有功正反向及无功正反向的各费率最大需量、总最大需量记录及以上最大需量所发生的时间记录4.3 复（多）费率功能：4.3.1 提供三级时段转换控制：节假日、周休日、时区时段控制的优先顺序为：节假日、周休日、时区4.3.2 具有 4 个时区、5 套日时段表、10 个时段、4 种费率、12 个节假日的设定功能可自动识别春节，为春节设定采用特定的日时段表4.4 失压、失流等数据记录功能：4.4.1 具有失压、失流检测以及数据记录存储功能4.4.2 当某相发生失压时，但该相未断电，该相的电压指示（Ua、 Ub 或 Uc）3 深圳华立南方电子技术有限公司将会闪烁显示直到失压恢复；当某相发生失流时，但该相电流未断，该相的电流指示（Ia 、Ib 或 Ic）将会闪烁直至失流恢复4.5 电压合格率记录功能：记录电压合格运行累计时间、超合格上限运行累计时间、低于合格下限累计运行时间、超过考核范围累计运行时间、最大电压值（考核范围以内）及发生时间、最小电压值（考核范围以内）及发生时间、最近 5次不合格电压发生时间等数据。
4.6 仪表数据显示功能：4.6.1 采用大屏幕汉化 LCD 显示，表明显示数据含义4.6.2 可以实现参数轮显，轮显的内容（不超过 32 项）和时间可以预先设置，参数轮显的顺序可以任意设置，按红外遥控器的循显键可以查看轮显数据可根据需要选择轮显方式：00：厂家默认轮显方式（轮显数据项的序号为实际显示号）01：用户设置轮显方式（轮显数据项的序号为实际显示号）02：厂家默认轮显方式（轮显数据项的序号为轮显顺序号）03：用户设置轮显方式（轮显数据项的序号为轮显顺序号）4.7 停电来电记录功能：记录最近 1-9 次停电来电的日期和时间4.8 编程、需量清零、广播校时等事件记录功能4.8.1 记录总的编程次数以及最近 1-10 次的编程发生时间4.8.2 记录总的最大需量的清零次数以及最近 1-10 次最大需量的清零时间4.8.3 需量清零的两种操作方式：手动需量清零和自动需量清零手动需量清零：当仪表处于编程允许状态，按住表壳上方的“键显”按钮，持续 5 秒钟以上，LCD 显示“CLR” ，仪表即完成对当前最大需量内容的清零；或者通过终端（掌上电脑、PC 机）的红外或者 RS485 接口发出“最大需量清零命令”也可实现。
自动需量清零：仪表在自动抄表日换月，此时仪表自动需量清零4.8.4 一旦需量清零操作成功电表将显示 “ ”符号，该符号出现表明禁止再次需量清零操作，4-5 分钟后该符号自动消失 深圳华立南方电子技术有限公司4.8.5 校时可分为普通校时和广播校时记录广播校时的总次数以及最近 5 次的广播校时时间广播校时 1：以广播的形式对电表进行密码权限为 02 的校时为广播校时，广播校时只能对时间误差在 10 分钟内的电表时钟进行校正广播校时 2：以广播的形式对电表进行无需密码的校时为广播校时，广播校时只能对时间误差在 5 分钟内的电表时钟进行校正4.9 自动抄表功能：在每月设定的抄表日自动完成每月用电量的存贮和需量复位处理4.10 无线抄表功能（可选）4.11 电量冻结功能：4.11.1 零点电能冻结：每日过零点时，仪表将当时的正向有功各费率电能及总电能、反向有功各费率电能以及总电能、正向无功各费率电能以及总电能、反向无功各费率电能以及总电能冻结，并且记录当时的时间标识4.11.2 即时电能冻结：通过 RS485 总线广播电量冻结命令，仪表将当时时刻的正向有功各费率电能及总电能、反向有功各费率电能以及总电能、正向 无功各费率电能以及总电能、反向无功各费率电能以及总电能冻结，并且记录当时的时间标识。
4.12 电量以及需量的数据存贮：保存当前、上月、上上月的电量和最大需量存贮值4.13 报警功能：三种故障报警方式：LCD 故障显示、LED 光控报警指示、蜂鸣器声控报警用户可以通过对报警控制字的设置来选择与故障对应的光控报警及声控报警的允许和关闭，LCD 显示报警符号，只要电表出现故障就会闪烁显示，而不受报警控制字的控制4.14 运行状态记录：可记录电表类型、电表运行状态字、电网状态字、电池电压、当前所处的时区/日时段表号/时段/费率、波特率特征字等4.15 实时参数记录：4 深圳华立南方电子技术有限公司记录并显示当前瞬时功率、电压、电流及功率因数 , 记录仪表当前一分钟有功平均功率和当前一分钟无功平均功率4.16 输入输出接口：4.16.1 带有光耦隔离的两路校验脉冲(有功,无功 )输出 , 三个 LED 从左至右依次作为有功、无功和报警指示灯4.16.2 通讯接口:远红外通讯、一路 RS485 接口、可扩展另一路 RS485 接口;可实现三方同时通讯而互不干扰4.16.3 继电器开关信号输出: 超负荷输出控制信号，当出现超负荷时需要延时 24S 输出超负荷报警信号。
（可选）4.16.4 时钟检测信号输出: 可检查时钟信号的准确性,保证在常温下计时误差小于等于 0.5s/d4.17 存贮 12 个月的(结算)正向有功电量功能(扩展功能)：4.18 时区结束正向有功电能冻结功能(扩展功能)：各时区结束时,仪表能将当时的正向有功总电能以及各费率的正向有功电能冻结,并且记录下来4.19 负荷代表日的整点有功电能记录功能：当仪表运行到每月的负荷代表日时,仪表将记录当天 24 小时的整点有功电能(该值为当时的当前有功电量累计值)4.20 七类负荷数据记录功能(扩展功能)：按照用户设定的时间间隔对选定的七类数据进行记录负荷数据记录存贮芯片可根据用户要求选为 1 片、2 片（容量 1024kb/片） 4.21 停电唤醒功能(扩展功能)：当仪表停电时 , 按住遥控器任何一个按钮持续 5 秒以上 , 可唤醒电表(非接触式唤醒) ; 也可以通过按动仪表右上方的键显按钮将仪表唤醒(接触式唤醒)4.22 过载记录功能(扩展功能)：仪表可对电流进行考核 , 可分别记录 A、B、C 相电流超过过载电流设定值的起始时间 , 结束时间,累计时间和次数 ， 以及本月、上月、上上月的过载累计时间以及过载累计次数。
4.23 表内环境温度记录功能（扩展功能）： 深圳华立南方电子技术有限公司利用温度传感器可以记录表内环境的温度，并且依据表内环境温度对硬件时钟进行温度补偿，消除温度对。
