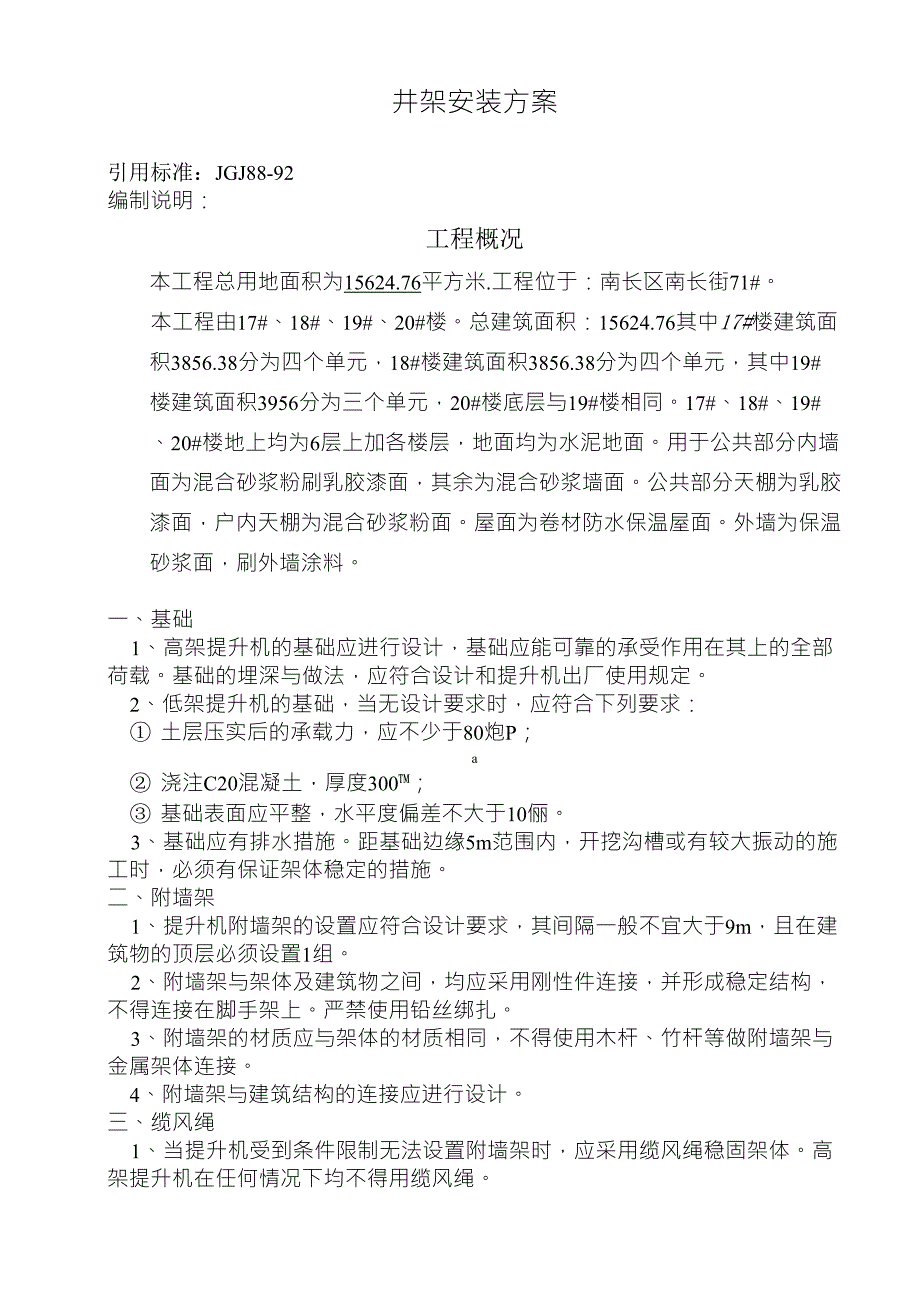

井架安装方案引用标准：JGJ88-92编制说明：工程概况本工程总用地面积为15624.76平方米.工程位于：南长区南长街71#本工程由17#、18#、19#、20#楼总建筑面积：15624.76其中17#楼建筑面积3856.38分为四个单元，18#楼建筑面积3856.38分为四个单元，其中19#楼建筑面积3956分为三个单元，20#楼底层与19#楼相同17#、18#、19#、20#楼地上均为6层上加各楼层，地面均为水泥地面用于公共部分内墙面为混合砂浆粉刷乳胶漆面，其余为混合砂浆墙面公共部分天棚为乳胶漆面，户内天棚为混合砂浆粉面屋面为卷材防水保温屋面外墙为保温砂浆面，刷外墙涂料一、基础1、高架提升机的基础应进行设计，基础应能可靠的承受作用在其上的全部荷载基础的埋深与做法，应符合设计和提升机出厂使用规定2、低架提升机的基础，当无设计要求时，应符合下列要求：① 土层压实后的承载力，应不少于80炮P；a② 浇注C20混凝土，厚度300™；③ 基础表面应平整，水平度偏差不大于10俪3、基础应有排水措施距基础边缘5m范围内，开挖沟槽或有较大振动的施工时，必须有保证架体稳定的措施二、附墙架1、提升机附墙架的设置应符合设计要求，其间隔一般不宜大于9m，且在建筑物的顶层必须设置1组。
2、附墙架与架体及建筑物之间，均应采用刚性件连接，并形成稳定结构，不得连接在脚手架上严禁使用铅丝绑扎3、附墙架的材质应与架体的材质相同，不得使用木杆、竹杆等做附墙架与金属架体连接4、附墙架与建筑结构的连接应进行设计三、缆风绳1、当提升机受到条件限制无法设置附墙架时，应采用缆风绳稳固架体高架提升机在任何情况下均不得用缆风绳2、提升机的缆风绳应经计算确定（缆风绳的安全系数n取3.5）缆风绳应选用圆股钢丝绳，直径不得小于9.3俪提升机高度在20m以下（含20m）时,缆风绳不少于1组（4~8）根；提升机高度在21~30m时，不少于2组3、缆风绳应在架体四角有横向缀件的同一水平面上对称设置，使其在结构上引起的水平分力，处于平衡状态缆风绳与架体的连接处应采取措施，防止架体钢材对缆风绳的剪切破坏对连接处的架体焊缝及附件必须进行设计计算4、龙门架的缆风绳应设在顶部若中间设置临时缆风绳时，应在此位置将架体两立柱做横向连接，不得分别牵拉立柱的单肢5、缆风绳与地面的夹角不应大于60°，其下端应与地锚连接，不得栓在树木、电杆或堆放构件等物体上6、缆风绳与地锚之间，应采用与钢丝绳拉力相适应的花蓝螺栓拉紧缆风绳垂直度不大于0.01L（L为长度）,调节时应对角进行，不得在相邻两角同时拉紧。
7、当缆风绳需改变位置时，必须先作好预定位置的地锚，并加临时缆风绳确保提升机架体的稳定，方可移动原缆风绳的位置；待与地锚栓牢后，再拆除临时缆风绳8、在安装、拆除以及使用提升机的过程中设置的临时缆风绳，其材料也必须使用钢丝绳，严禁使用铅丝、钢筋、麻绳等代替四、地锚1、缆风绳的地锚，根据土质情况及受力大小设置，应经计算确定2、缆风绳的地锚，一般宜采用水平式地锚当土质坚实，地锚受力小于15KN时，也可选用桩式地锚3、地锚的位置应满足对缆风绳的设置要求安装方案及计算书一、角钢井架1、井架采用（XXXXXXX）生产的角钢标准井架，井架基脚平放在钢砼基础上，与预埋于基础上的埋螺栓连接，（基础做法详见附图一）井架与墙面平行的面，每隔二层与建筑物钢结二道，另外，按规定设置缆风绳二道，每道四根，与地面成45~65度角，终端固定在牢固的地方，（采用钢管地锚），钢丝绳的搭接用“U”字夹固定井架总高度为27m2、井架的抗倾覆验算井架在风载作用下是最容易发生倾覆的，为减少各方面简化误差，对第二道钢丝缆风绳的拉力略去不计井架与墙平行的一面，每隔二层与建筑物钢结二道，则井架不会沿垂直墙面倾覆，现计算二个大面的抗倾覆。
钢丝绳缆风采用少12，规格6X19+1,则绳的极限拉力为8010炮则：抗倾覆力矩M=F1sin45°x27m=19.09F1倾覆力矩取基本风压：W0=40kg/川风压:W=0.5x1.41x40=28.2kg/川井架受力面积折减系数取0.5W=0.5x28.2=14.1kg/川贝0：M=14.1X2.0X272X0.5=102789kg・m=10.3t・m根据平衡原理:M、三M抗倾19.09F1^10.3t・mFi^0-54t而钢丝绳的硬损拉力8010/3.5=2288.57kg〜2.3t贝钢丝绳安全3、选择吊索钢丝绳的直径吊篮自重估700kg,井架限载重量1000kg,试选钢丝绳直径为少,规格为X,验算钢丝绳的安全荷载3g0gt〉0.7+1.0=1.7t(满足)4、井架的搭设要求1)井架安装时,高强螺栓应能自由穿入螺孔内,不准强行敲打,如不能自由穿入,应采用铰刀或锉刀修整螺孔,禁用火焰切割扩孔2) 高强螺栓的紧固至少分二次进行,作业并检查确认完毕,要及时用防锈涂料封用3) 架体的顶部、中间部位(15m)时各设一组(4根)钢丝绳缆风，缆风绳角度必须符合45°~60°,并用地锚固定,架体应无变形,无倾斜。
4) 井架底层出入口处就应安装有安全自落门，及防护棚5) 井架三面用细目安全网围护6) 楼层卸料车台应严密稳固，两侧设1.2m高可靠的防护栏杆,并装有楼层口的防护门栏.(7) 吊篮底板牢固，应有安全门，两侧面应设1m高的防护栏板.(8) 卷扬机应有可靠的防坠操作杆,操作电箱应有安全电压的控制开关.(9) 卷扬机应设地锚锚固.(10) 井架应有灵敏可靠的限位和保险装置.(11) 起重钢丝绳应按规定设置,严格掌握报废标准，过道处钢绳应设保护，搭接绳卡必须符合规范.(12) 架体应有避雷针,并单独接地,接地电阻符合规定.(13) 架体应有醒目的层次标号,并应明确上下联络信号(采用对讲机).(14) 井架应有起重吨位标牌,使用前须经验收合格后挂牌.(15)井架操作人员应定机定人,挂牌上岗操作.(16)现场专职安全员必须每天检查井架的安全使用情况,并组织有关人员每周详细检查一遍,发现隐患必须处理好,经验证后方能使用,并及时做好安全台帐.注：提升机安装后，应由主管部门组织按照本规范和设计进行检查验收，确认合格发给使用证，方可交付使用井架拆除方案一、拆除前的准备工作：1、全面检查井架的螺栓、附墙及支撑体系是否符合构造要求。
2、根据检查结果补充完善施工组织设计中拆除顺序和措施，经项目部及监理审批同意后方可实施3、由本工程项目负责人对操作工进行拆除安全技术交底二、拆除：1、将钢丝绳与吊篮脱离后整理的钢丝绳2、在拆除架体时，架体孔内必须铺满足够使用及安全要求的脚踏板，板内端应超出支承位外边沿100俪以上以保证操作安全3、拆除顺序为安装反程序进行：天梁一上顶天角撑一上顶平撑一上顶角撑板f上顶冲天f道轨f道导头、冲天、斜撑、平撑一对角接装一大小角撑板f底盘连接板f底盘冲天f取出吊篮、底盘4、在拆除除览网绳或附墙架前应先设置临时缆风绳或支撑，确保架自由高度不大于两个标准节三、卸料1、拆除中严禁从高处向下抛掷物件2、各构件送至地面后，对材料进行及时检查、维修、保养，对严禁锈蚀、弯曲的构配件不得重复使用四、安全技术交底1、在操作现场设置警戒区，并指定专人负责看管，严禁非操作人员未经同意的情况下入内2、操作人员必须戴好安全帽，系好安全带，穿好防滑鞋3、操作时不准以抛掷方式传递工具、器材，拧螺丝时不准双手操作，只能一手搬扳手，一手紧握架体杆件4、拆除作业宜在白天进行，夜间作业应有良好的照明，因故中断作业时，应采取临时稳固措施。
