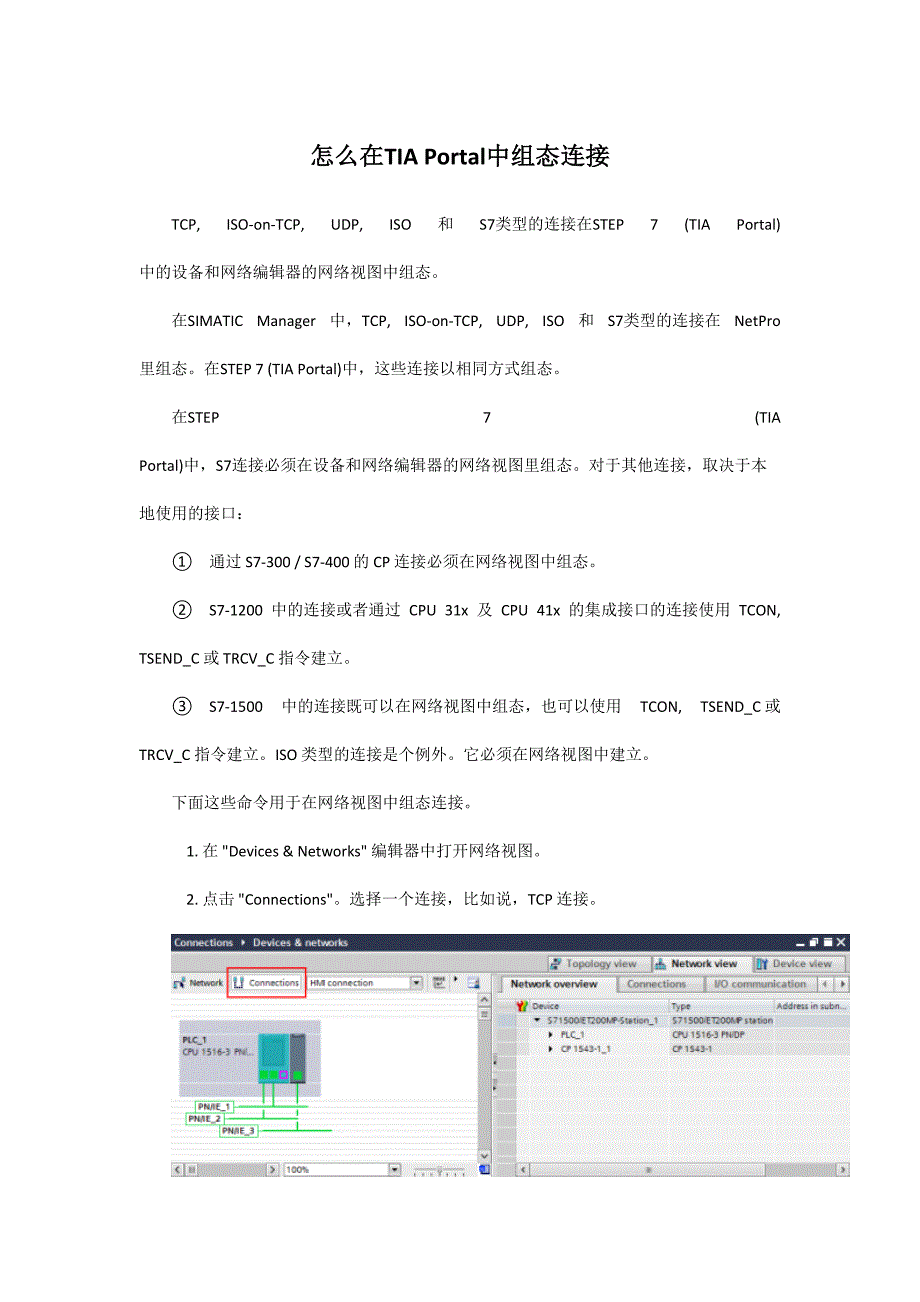

怎么在TIA Portal中组态连接TCP, ISO-on-TCP, UDP, ISO 和 S7类型的连接在STEP 7 (TIA Portal) 中的设备和网络编辑器的网络视图中组态在SIMATIC Manager 中，TCP, ISO-on-TCP, UDP, ISO 和 S7类型的连接在 NetPro 里组态在STEP 7 (TIA Portal)中，这些连接以相同方式组态在STEP 7 (TIA Portal)中，S7连接必须在设备和网络编辑器的网络视图里组态对于其他连接，取决于本地使用的接口：① 通过 S7-300 / S7-400 的 CP 连接必须在网络视图中组态② S7-1200 中的连接或者通过 CPU 31x 及 CPU 41x 的集成接口的连接使用 TCON, TSEND_C 或 TRCV_C 指令建立③ S7-1500 中的连接既可以在网络视图中组态，也可以使用 TCON, TSEND_C 或 TRCV_C 指令建立ISO 类型的连接是个例外它必须在网络视图中建立下面这些命令用于在网络视图中组态连接 1. 在 "Devices & Networks" 编辑器中打开网络视图。
2. 点击 "Connections"选择一个连接，比如说，TCP 连接图 1 3. 右击CPU并在CPU的弹出菜单中选择命令 "Add new connection"图 2 4. 在 "Create new connection" 对话框中组态新连接 选择连接类型，比如说，TCP 连接在对话框的左边部分选择连接伙伴，比如说， "Unspecified"在对话框的右边部分选择通信的本地接口点击"Add" 按钮关闭对话框图 35. 在网络视图的表格区域，切换到 "Connection"标签所有已组态的连接都显示在这里如果有连接不完整，比如说，伙伴的IP地址没有组态，那么它将被标记为红色图 4 6. 完成连接的组态标记连接连接的属性显示在巡视窗口在这里输入伙伴的IP地址和端口号或者TSAP图 5 7. 如果是S7 连接，TSAP在Address details下组态这对于使用PUT/GET的S7单边连接是需要的设置伙伴的 Connection resource 为03及 Rack/slot 为伙伴CPU所在位置即使伙伴插槽用的是CP，Rack/slot也是设置CPU 的位置。
图 6 8. 装载组态到控制器中对于S7-1500 的建议(1) 对于S7-1500，可以在网络视图中组态静态连接或在程序中使用 TCON, TSEND_C 或 TRCV_C 指令建立动态连接2) 在大多数情况下，只需要静态连接，这些连接在完全运行期间是被保持的在网络视图中组态这些静态连接即使对于PC，比如说，只是有时需要连接，通过组态静态连接以使资源得以保留也是更好的方式3) 通过 TCON, TSEND_C 或 TRCV_C 指令建立动态连接的方式，只是在伙伴IP地址在运行时才知道或者通信资源必须更加有效利用的情况下才推荐使用创建环境FAQ中的截图使用 STEP 7 V13 SP1 (TIA Portal) 创建。
