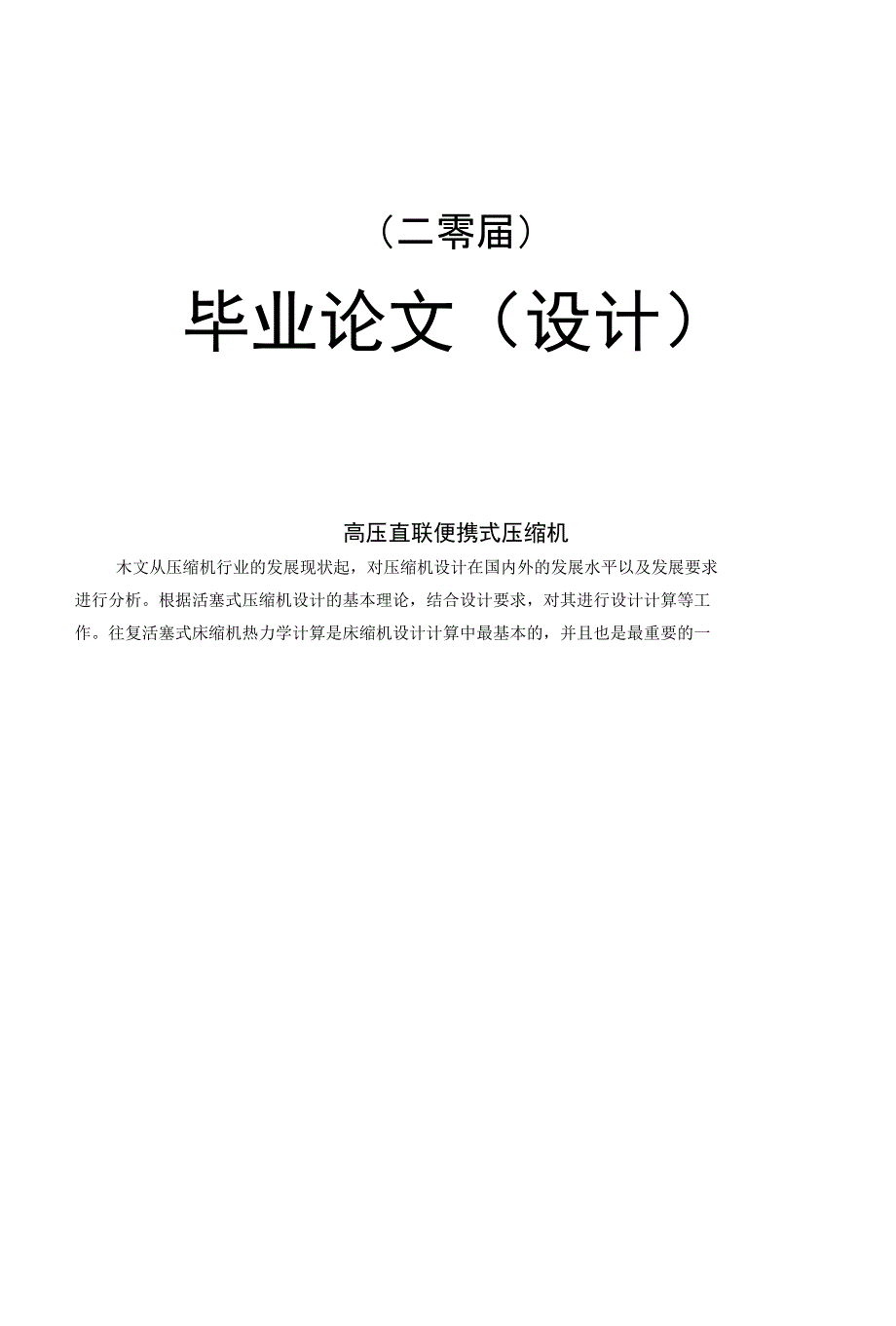

二零届）毕业论文（设计）高压直联便携式压缩机木文从压缩机行业的发展现状起，对压缩机设计在国内外的发展水平以及发展要求 进行分析根据活塞式压缩机设计的基本理论，结合设计要求，对其进行设计计算等工 作往复活塞式床缩机热力学计算是床缩机设计计算中最基本的，并且也是最重要的一 项工作，这是因为活塞式压缩机热力计算结果的精确程度可以体现出压缩机的设计水 平，这也-•点是压缩机设计的i个重要课题根据设计要求等，经过热力计算得到压缩 机的相关参数如级数、列数、气缸尺寸、机型大小、轴功率本次研究分析了高压直联便携式压缩机的设计需求、结构型式、级数选择、压比分 配和驱动方式，进行了基于等压比的热力学设计计算与动力学分析本次课题设计采用 二级压缩，实现排气压力在3. OMPa吋的排气量到达80L/min的技术要求完成了设计 中的热力学计算和结构的校核计算，并且绘制了高、低压活塞缸、各式接头、高压缸、 电机轴和装配图等零部件二维三维图提高活塞式压缩机设计计算精度，高压直联机如能研究成功，对提高我国的压缩机 技术具有重要意义，并且也会带来更大的经济效益关键字：压缩机，热力计算，零件图Design Of Portable And A Directly Driven High PressureCompressorAbstractIn this paper, the development status of the compressor industry, the design of the compressor level of development at home and abroad and the development of requirements for analysis. Then, according to the basic piston compressor design theory, design, calculation of its design work. Reciprocating piston compressor heat, power calculation is the basic design and calculation of the compressor, and is the most important work, because the piston compressor thermodynamic calculation, power calculation results based on its graphics and design components provision of raw data, the accuracy of the results can reflect the level of the compressor design, which has also been an important topic in compressor design. According to the design requirements, calculated through the thermodynamic parameters such as compressor series, the number of columns, cylinder size, type size, shaft power.The dissertation studied the design demand,framedwork,choosing series,prorate pressure and drive mode.Based on the same prorate,the calculations of thermodynamics and dynamics were did and the DHPAC was designed.Piston compressor designed to improve accuracy, high straight-line if successful research, to improve our compressor technology is important, and will bring greater economic benefits.Keywords: compressor, heat calculation, parts目录摘要 IIAbstract Ill符号说明 V第一章绪论 11・1研究背景 11・2研究现状 21・3研究意义 4第二章热力学计算 62.1高、低压刚的行程和气缸直径 62. 1. 1混合气体的绝热指数K： 62.1.2膨胀过程指数 82. 1.3计算各级排气温 82.1.4计算各级排气系数入 82.1.5计算各级行程容积与缸径等参数 112・2指示功率和轴功率 12第三章 零部件设计与校核 143・1活塞的位移 143.2曲柄的受力分析 153・3轴受力分析 153.4强度条件 16第四章结论 18参考文献 19致谢 错误！未定义书签。
附录 21符号说明符号意义单位量纲P°S吸气压力Mpap°d排气压力Mpa£°压力比K气体的绝热指数C”气体的定压比热气体的定容比热m膨胀过程指数Td排气温度c°Ts吸气温度c°右温度系数压力系数气密系数排气系数岭缸行程容积dmD气缸直径mm心指示功率wN轴功率Kw叽压缩机的指示功率Kw7”爪缩机的机械效率Nc驱动及功率KwAc为传动效率轴的计算应力Mpa第一章绪论■ 压缩机是输送气体和提高气体压力的一-种从动的流体通用机械它的种类 很多，用途极为广泛压缩机归属通用设备类，广泛应用于钢铁、电力、冶金、 造船、纺织、电子、化工、石油、矿山、轻工业、机械制造、造纸印刷、交通 设施、食品医药、铸造喷涂、海运码头、军工科技、汽车工业、航空航天、基 础设施等领域⑴压缩机种类很多按工作原理可分为容积式压缩机和速度式压缩机⑵按照 压缩机级数分为：单级、两级和多级压缩机按结构型式的不同分类：容积型、 速度型两种容积型又细分为：回转式（包括螺杆式、滑片式及转子式）、往复 式（包括活塞式和隔膜式）速度型细分为：离心式、轴流式、喷射式以及旋涡 式压缩机容积型压缩机依靠在气缸内作往复运动的活塞或冋转运动的转子， 使容积缩小而提高气体压力；速度式床缩机依靠气体在高速旋转叶轮的作用下 得到巨大的动能，而后在扩压器中将气体的动能转化为压力能，根据气体在机 内流动方向的不同分为离心式和轴流式。
随着国民经济的飞跃发展，压缩机在工业上应用极为广泛压缩机因其用 途广泛而被称为“通用机械”叫压缩机主要应用于石油、化工、医药、食品、 建筑、制药、机械、运输等工业领域内，有着十分重要的作用，是许多工业部 门工艺流程中的心脏设备⑷，因此压缩机和泵、风机以及电动一起，被认为是 衡量一个国家机械工业发展状况和水平的标志之一压缩机作为通用机械其中 之一，为了能更好的适应用户的需要和市场激烈的竞争，研究和开发一直广泛 而深入地进行，这些研究的状况和其研究成果，都会通过许多刊物、国际性会 议、专利与新产品使其得到充分的体现1.1研究背景压缩机是一种压缩各种气体提高气体压力或是输出气体的机器S活塞式 压缩机以其压力范围广、效率高、适应性强等特点战被广泛应用于工业生产中 压缩机是空调、冰箱等的关键部件，还常常用于为气动工具提供动力源恥各 种压缩机都是属于动力机械，其能够将气体体积压缩小，提高压力，具有一定 的动能，可以将其作为机械动力或是其他用途从20世纪80年代中期至今，国外的压缩机行业在技术和生产方面都有所 发展在各类压缩机的性能及可靠性都已经基本解决的高水准基础上，研究仍 然围绕如何提高产品使用寿命和性能其两大方面进行工作曲。
研究利用计算机 模拟上，大多数科学家对其进行设计开发，大大的提高了工作效率美国IRIS 公司引进多维空间解析，将性能分析和部件设计综合在一起，为压缩机设计优 化提供了一个极为有效的途径1640年德国成功研制出来世界第一台压缩机，到1952年我国沈阳空气压 缩机成功制造出国内首个流量为6m3/min压缩机为0. 68Mpa空气压缩机［II：O 50 年代，活塞式压缩机行业从修理转向于仿制和组织批量生产60年代，结合我 国自身的国情，制定了我国小小型活塞式压缩机系列的标准到70年代末，除 了全封闭式外，大多数是自行设计制造的系列产品，其品种、数量、质量以及 技术水平都有了显著的提高直到80年代末时期，我国完成了全封闭式制冷斥 缩机标准的制定，并且研制、生产了一些全封闭式压缩机直到80年代末时期, 我国完成了全封闭式制冷压缩机标准的制定，并且研制、生产了一些全封闭式 压缩机随着国民经济的飞跃发展，床缩机在工业丄应用极为广泛岀于生产 成本的考虑，H前我国的压缩机绝大部分采用普通的异步感应电动机驱动，不 但成本低而且可靠稳定，但小功率电机通常效率低下曲由于空气具有很好的 压缩性和膨胀性，适宜做能量传递小的介质，输送方便不凝结"，对人无害， 对环境无污染，没有起火危险，且导出都有，用Z不尽取Z不竭，并且由于便 携式压缩机由于重量轻，便于携带，且可用单相电源，而受到用户的喜爱，主 要用于气缸枪等气动工具z用。
国外往复式床缩机发展方向主要往大容积流量、高压力、结构紧凑、能耗 少、噪声低、效率高、通用性好等方向发展其普遍采用撬装无基础，全罩低 噪音设计，大大节约了安装、基础和调试费用在产品设计上，应用压缩机热 力学、动力学计算软对高压气动工具而言，由于动力源更加强劲，其结构可以 设计得更加轻巧，从血降低操作人员的劳动强度，提高工作效率［16' 17：,因此急 需研制排气压力在3. OMpa左右的高压直联机1. 2研究现状随着工业牛产技术的发展，活塞式压缩机的种类和结构型式也日益增多，各 行业对活塞式压缩机的需求也不断增加大部分设计者采用一些软件帮助其能 够跟快，更好的完成设计，这样大大缩短了设计吋间随着压缩机的广泛应用，对其也不断的提出了新的要求FI前中国大量生 产和应用大腕儿压缩机的冷却不见技术十分落后，大都处于20世纪50—60年 代国产压缩机冷却系统与国外产品相差距离很大主要是冷却性能不佳3在 现在竞争日益严峻的形式下，凸显出三个主要问题，一、在开发中必须考虑到 减小对环境污染，可以说这是近几十年来对压缩机最为重要的要求，现今更加 重视如何减小对环境的污染，这是我们不能忽视的压缩机这一重要部件正面 临严峻的挑战：环境问题，如何能在竞争激烈的环境下更好的发展，这一问题 已是各企业严峻新技术所要解决的首要问题二、重要的挑战要求进一步 提高设备和系统的效率以减小能源消耗。
如何能更好的为人类服务，提供更加 的快捷方便的服务也是研究人员不断在突破技术难关，地球上的能源正在急剧 的减少，因此在提高效率的同时不忘要减小对能源的消耗，能够充分的利用能 源，也是以后发展的重要方向三、随着床缩机的广泛应用也随Z引发了H益 激烈的全球化竞争的白H化如何能够在竞争中赢得胜利，先进的技术是最为 根本的衡量指标，只有不断的提高技术水平才能够在世界的舞台丄站住脚跟评价压缩机性能好坏的主要指标是效率，产品可靠性好，效率高，噪声低 以及成本低的床缩机，是所有压缩机生产企业不。
