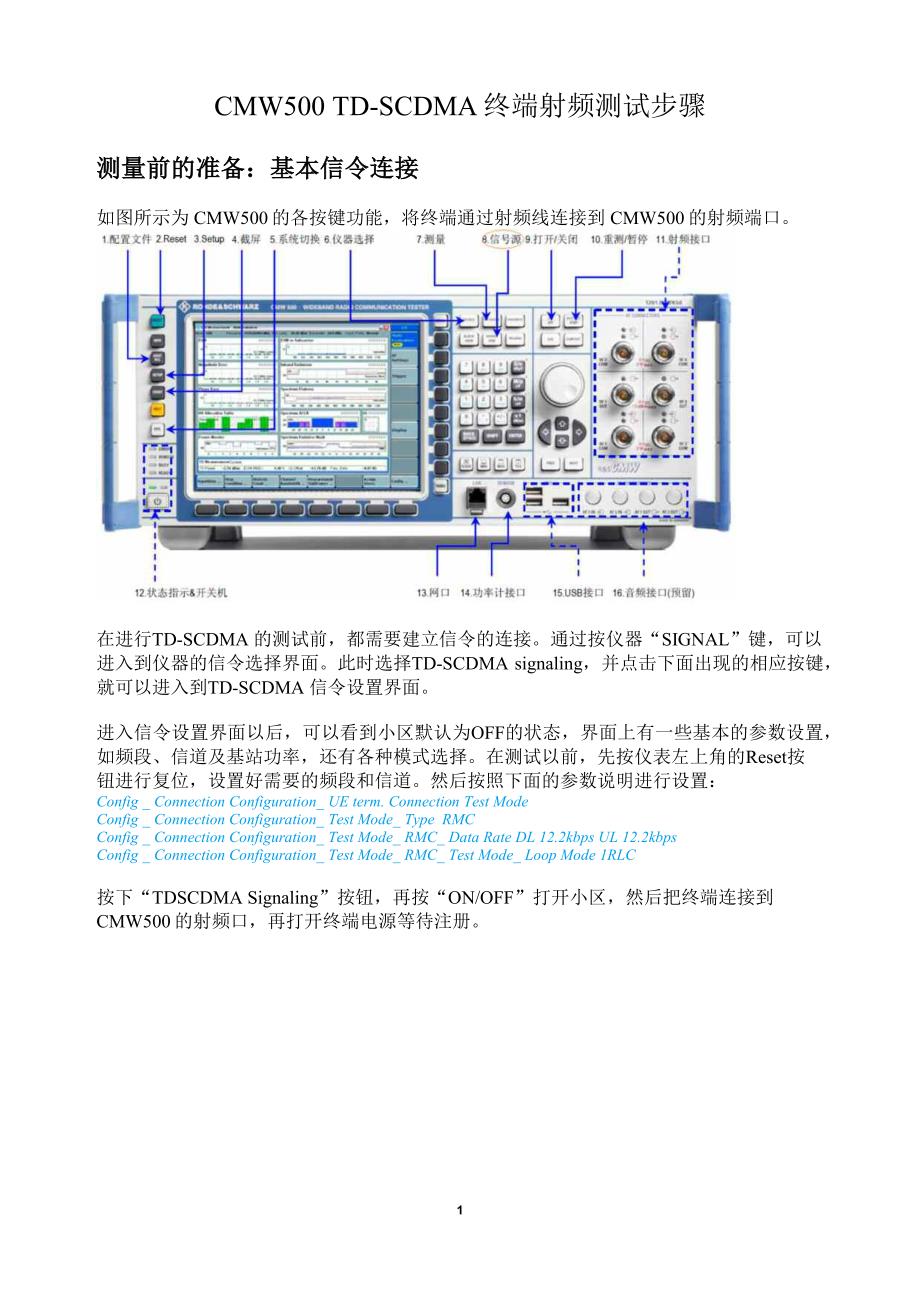

1 CMW500 TD-SCDMA终端射频测试步骤 测量前的准备：基本信令连接 如图所示为 CMW500的各按键功能，将终端通过射频线连接到 CMW500的射频端口 在进行 TD-SCDMA 的测试前，都需要建立信令的连接通过按仪器“ SIGNAL”键，可以进入到仪器的信令选择界面此时选择 TD-SCDMA signaling， 并点击下面出现的相应按键，就可以进入到 TD-SCDMA 信令设置界面 进入信令设置界面以后，可以看到小区默认为 OFF的状态，界面上有一些基本的参数设置，如频段、信道及基站功率，还有各种模式选择在测试以前，先按仪表左上角的 Reset按钮进行复位，设置好需要的频段和信道然后按照下面的参数说明进行设置： Config _ Connection Configuration_ UE term. Connection Test Mode Config _ Connection Configuration_ Test Mode_ Type RMC Config _ Connection Configuration_ Test Mode_ RMC_ Data Rate DL 12.2kbps UL 12.2kbps Config _ Connection Configuration_ Test Mode_ RMC_ Test Mode_ Loop Mode 1RLC 按下“ TDSCDMA Signaling”按钮，再按“ ON/OFF”打开小区，然后把终端连接到CMW500的射频口，再打开终端电源等待注册。
2 注册成功以后，点击“ Connect Test Mode”按钮，呼叫建立起来就可以进行测试了 3 注意 ： 1. 在 TDSCDMA Multi-Evaluation 里面，需要设置 Scenario 为 Combined Signal Path，才能进行该信令连接的发射机测试，如果设置为 Standalone，那么就是非信令的测试 2. 对于信令 测试， Trigger要选择 TD-SCDMA sig1: Frame Trigger，否则可能测量不到信号 3. 期望功率在 RF Settings里进行设置，要设置合适的期望功率，否则测量可能出现 Input Overdriven或者 Input Underdriven的提示，提醒信号过大或者过小，测试结果可能不准确或者测不到信号 4. 如果使用在信令界面的 Go to 快捷方式，仪器会自动关联测量和信令的界面 5. 建议在每进行一项新的测试之前先按一下仪表左上方的 Reset复位一下，以免参数设置出现错误 测试项目及方法： 本文主要针对 3GPP TS34.122 Release 4协议进行说明 4 5 发射 机测试项目： 5.2 User Equipment maximum output power 5.3 UE frequency stability 5.4.1.4 Closed loop power control (1,28 Mcps TDD Option) 5.4.2 Minimum output power 5.4.3 Transmit OFF power 5.4.4 Transmit ON/OFF Time mask 5.5.1 Occupied bandwidth 5.5.2.1 Spectrum emission mask 5.5.2.2 Adjacent Channel Leakage power Ratio (ACLR) 5.7.1 Error Vector Magnitude 5.7.2 Peak code domain error 6 接收 机测试项目： 6.2 Reference sensitivity 6.3 Maximum Input Level 发射机测试： 5.2 User Equipment maximum output power – UE最大输出功率 最大输出功率是指功率控制设置为最大值时的 UE 输出功率。
其定义为不包括保护时段的一个时隙的平均功率最大输出功率及其容限的定义是依据 UE 的功率等级而定的 测试主要是为了验证 UE 的最大发射功率误差在各种条件下不超过容限值 UE 最大发射功率过大会干扰其他信道或其他系统，而过小会缩小小区的覆盖范围 测试步骤： 分别在 上行 Single code和 Multi code条件下测试，更改 Code mode即可 Config_ Test Mode_ RMC_ UL Chan. Code Mode_ Single Code or Multi Code 在 终端连接上以后 ， 在测量界面将 TPC打为 All1： Multi Evaluation_ Signaling Parameter_ TPC_ Active TPC Setup ALL1 5 读取其测量结果 ： Multi Evaluation _ TX Measurement _ UE Power 按照上面的步骤， 分别在低、中、高频点测试终端的 最大输出功率 6 规范指标： 所测得的功率值不超过下表 要求 的范围 5.3 UE frequency stability – UE频率稳定度 UE 已调载波的频率与基站接收到的载波频率的差值。
UE 的射频频率源与码片时钟源使用同一频率源对于频率稳定度，必须对接收到的上行信号进行足够时间的平均 该测试主要 验证 UE 的发射机载波调制的准确度 ， 考察 UE 接收机从接收到的信号中正确获取频率信息的能力，获取的频率信息会被 UE 发射机使用 测试步骤： 在 终端连接上以后，将下行 功率 逐步 降低 到 -108dBm： Config _ Physical Downlink Settings_ P_CCPCH -108.0 dBm 7 读取其测量结果 ： Task _ TD-SCDMA TX Measurements _Multi Evaluation _ Display _ Select View _ Error Vector Magnitude 8 按照上面的步骤，分别在低、中、高频点测试终端的频率稳定度 规范指标： 对于所有测量的突发，频率误差要求不超过± 0.1 ppm 5.4.1.4 Closed loop power control (1,28 Mcps TDD Option) – 闭环功率控制 上行闭环功率控制是指 UE 发射机根据在下行链路收到一个或多个功率控制命令（ TPC）而对发射机输出功率的调整。
功控步长是指 UE 根据接收到一个功率控制命令（ TPC-cmd）， UE 发射机调整其输出功率的功率变化量功控步长有： 1 dB， 2 dB 和 3 dB 功率控制是 CDMA 系统中的一个核心技术为了克服“远近效应”， UE 应该具备不同的发射功率，并且能够正确的执行 TPC 命令，以此保证链路质量闭环功率控制测试不仅测量了终端发射功率的变化范围，还验证了 UE 上行闭环功率控制步长是否符合指标要求，并考察了 UE 是否能够 正确获得 TPC 命令 CMW500目前支持 BC、 DE、 FG段的测试 测试步骤： 在 终端连接上以后， 切换到 TPC measurement界面，点击“ TPC Meas.”按钮，再点击“ ON/OFF”打开测量 然后可以用 TPC测量界面的各段 内环功控模板直接进行规范里定义的测量： TPC Measurement_ TPC Meas._ TPC Setup_ TPC Test Step BC TPC Measurement_ TPC Meas._ TPC Setup_ TPC Test Step DE TPC Measurement_ TPC Meas._ TPC Setup_ TPC Test Step FG 9 读取 上面三张图中红框中的 测量结果 。
10 按照上面的步骤，分别在低、中、高频点测试终端的闭环功控指标 规范指标： 各段模板 测得的 单步 step size要符合 协议 5.1.4.2a的要求， 10个 TPC_cmd group要符合5.1.4.2b的要求 其中 BC段 要满足 1dB step size的要求 ， DE段 要满足 2dB step size的要求 ， FG段 要满足 3dB step size的要求 5.4.2 Minimum output power – 最小输出功率 最小输出功率是指功率控制设置为最小值时的 UE 输出功率最小输出功率定义为不包括保护时段的一个时隙的平均功率 验证 UE 最小输出功率是否超过指标要求 ，如超过 会增加对其他信道的干扰和减小系统容量 测试步骤： 在 终端连接上以后， TPC打为 All0： Multi Evaluation_ Signaling Parameter_ TPC_ Active TPC Setup ALL0 11 读取其测量结果 ： Multi Evaluation _ TX Measurement _ UE Power 按照上面的步骤，分别在低、中、高频点测试终端的最小输出功率。
12 规范指标： UE 最小输出功率应小于 -49dBm 5.4.3 Transmit OFF power – 发射关功率 发射关功率状态是指当 UE 不发射时的状态发射关功率定义为发射机关闭时，在升余弦滚降滤波器一个码片上测得的平均功率 该指标验证 UE 的发射关闭功率是否小于 -65 dBm，超过指标要求的发射关功率会增加对其他信道的干扰，减少系统容量 3GPP 34.122 中要求该项测试要分别在高、中、低三个频点进行测试 此项测试包含在发射开关时间模板（ Power vs.Time）测试项中此测试项的具体配置参数及测试方法见 5.4.4 发射开关时间模板 5.4.4 Transmit ON/OFF Time mask – 发射开关时间模板 发射开关时间模板（ Power VS Time）定义为 UE 发射机从打开到关闭，以及从关闭到打开的过程中，发射功率电平变化所对应时间的变化 此项测试的测试目的是检验 UE 是否能够在保护间隔（ Guard Time）之内打开或者关闭其发射功率另外，这项测试还检验了在发送时间和保护时间之外（也就是不发射时间），UE 的功率是否在关功率之下。
测试步骤： 在 终端连接上以后， 在 测量界面 设置 Power vs. Time测量 参数 ， 增加 动态范围 ， Two Shot Assembly Level设置 相对于 参考电平 的 电平 大小 ， Two Shot Level Differ设置 两次 测量使用的 期望功率 的 差值 ， 可以 尝试 调节 ， 这里 给出 一个 参考值 ： Multi Evaluation_ Measurement Control_ Power vs. Time_ Two Shot Assembly Level ON Multi Evaluation_ Measurement Control_ Power vs. Time_ Two Shot Assembly Level -10dB Multi Evaluation_ Measurement Control_ Power vs. Time_ Two Shot Level Differ 50dB 13 然后 将 TPC打为 All1： Multi Evaluation_ Signaling Parameter_ T。
