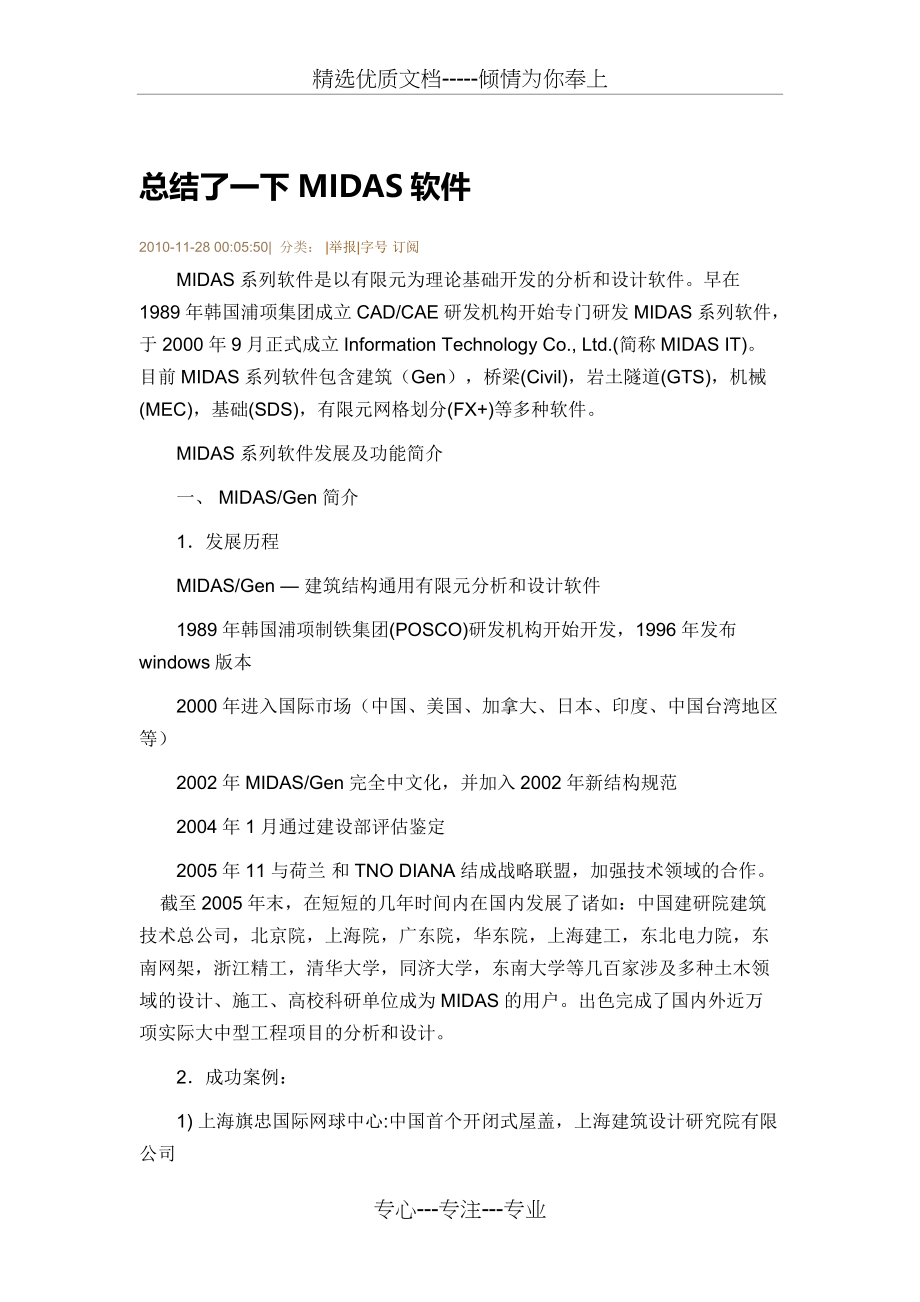

精选优质文档-----倾情为你奉上总结了一下MIDAS软件2010-11-28 00:05:50|分类：|举报|字号订阅MIDAS系列软件是以有限元为理论基础开发的分析和设计软件早在1989年韩国浦项集团成立CAD/CAE研发机构开始专门研发MIDAS系列软件，于2000年9月正式成立InformationTechnologyCo.,Ltd.(简称MIDASIT)目前MIDAS系列软件包含建筑（Gen），桥梁(Civil)，岩土隧道(GTS)，机械(MEC)，基础(SDS)，有限元网格划分(FX+)等多种软件MIDAS系列软件发展及功能简介一、MIDAS/Gen简介1．发展历程MIDAS/Gen—建筑结构通用有限元分析和设计软件1989年韩国浦项制铁集团(POSCO)研发机构开始开发，1996年发布windows版本2000年进入国际市场（中国、美国、加拿大、日本、印度、中国台湾地区等）2002年MIDAS/Gen完全中文化，并加入2002年新结构规范2004年1月通过建设部评估鉴定2005年11与荷兰和TNODIANA结成战略联盟，加强技术领域的合作截至2005年末，在短短的几年时间内在国内发展了诸如：中国建研院建筑技术总公司，北京院，上海院，广东院，华东院，上海建工，东北电力院，东南网架，浙江精工，清华大学，同济大学，东南大学等几百家涉及多种土木领域的设计、施工、高校科研单位成为MIDAS的用户。
出色完成了国内外近万项实际大中型工程项目的分析和设计2．成功案例：1)上海旗忠国际网球中心:中国首个开闭式屋盖，上海建筑设计研究院有限公司2)奥运会主体育场（鸟巢）：钢结构优化设计，中国建筑设计研究院3)国家游泳中心（水立方项目）：中建国际设计顾问公司4)北京国际机场扩建：北京建筑设计院5)广东佛山体育馆：广东省建筑设计院6)大连国际贸易中心：大连建筑设计院（超高：348m）7)北京电视台：（北京院—巨型钢框架柱及桁架支撑结构体系）8)江苏利港煤仓：东北电力设计院（特殊结构：高50m，直径40m）9)成功应用于2002年韩日世界杯8个体育场及5000多个大中型实际工程3．适用范围：钢筋混凝土结构、钢结构、钢骨混凝土结构及组合结构等工业与民用建筑，各类特种结构（筒仓、水池、大坝、塔架、网架及索缆结构……），可以导入：SAP、STAAD、SATWE、AutoCAD的DXF文件……4．分析设计功能静力分析特征值分析反应谱分析P—Δ分析几何非线性分析材料非线性分析屈曲分析水化热分析温度荷载隔震、消能减震及支座沉降分析时程分析静力弹塑性分析（Pushover分析）动力弹塑性分析（成功案例：北京08奥运场馆“水立方”及北京国际机场扩建）预应力分析（预应力钢束布置、钢束预应力损失）施工阶段分析（考虑材料收缩、徐变及柱子的弹性收缩）钢结构优化（包括强度优化及位移优化）5．分析与设计结果：按国内新规范输出各种结果（剪重比，层刚度比，振型参与有效质量系数，偶然偏心等,同时可以实现平面输出配筋结果简图、钢结构结果验算结果简图等）二、MIDAS/SDS简介MIDAS/SDS是楼板与筏式基础有限元分析与设计程序。
可以做单双向密肋楼盖、无梁楼盖、一般楼板、独立基础、联合基础及筏式（包括桩筏）基础的精确分析与配筋设计，可以为用户提供冲切验算及配筋数据；尤其对于厚板转换层楼板可以方便地进行有限元分析计算并输出设计所需的配筋结果；可以对楼板做振动效应分析，自动计算柱、墙、桩及地基弹性支撑刚度、自动进行布桩设计……三、MIDAS/FEmodeler简介MIDAS/FEmodeler是有限元分析前处理软件，程序使用独自开发的运算法则提供以基本形状为基础的参数式建模方式；自动进行复杂的几何处理；自动划分有限元网格；生成立体等网格操作用户可以快速方便地建立各种复杂的模型，如模型内部的孔洞，分隔的线和点也同样可以包含在网格中，从而为有限元分析提供最佳的网格四、MIDAS/Civil简介MIDAS/Civil桥梁结构分析与设计软件，完全中文化，内含公路桥梁、铁路桥梁、城市桥梁、地铁、轻轨、高速铁路等多种国内规范主要特点如下：提供菜单、表格、文本、导入CAD和部分其他程序文件等灵活多样的建模功能，并尽可能使鼠标在画面上的移动量达到最少，从而使用户的工作效率达到最高提供刚构桥、板型桥、箱型暗渠、顶推法桥梁、悬臂法桥梁、移动支架/满堂支架法桥梁、悬索桥、斜拉桥的建模助手。
提供中国、美国、英国、德国、欧洲、日本、韩国等国家的材料和截面数据库，以及混凝土收缩和徐变规范和移动何在规范提供桁架、一般梁/边截面梁、平面应力/平面应变、只受拉/只受压、间隙、钩、索、加劲板轴对称、板（厚板/薄板、面内/面外厚度、正交各向异向）、实体单元（六面体、楔形、四面体）等工程实际时所需的各种有限元模型提供静力分析（线形静力分析、热应力分析）、动力分析（自由振动分析、反应谱分析、时程分析）、静力弹塑性分析、动力弹塑性分析、动力边界非线形分析、几何非线形分析（P-delta分析、大位移分析）、优化索力、屈曲分析、移动荷载分析（影响线/影响面分析）、支座沉降分析、热传导分析（热传导、热对流、热辐射）、水化热分析（温度应力、管冷）、施工阶段分析、联合截面施工阶段分析等功能 在后处理中，可以根据设计规范自动生成荷载组合，也可以添加和修改荷载组合 可以输出各种反力、位移、内力和应力的图形、表格和文本提供静力和动力分析的动画文件；提供移动荷载追踪器的功能，可找出指定单元发生最大内力（位移等）时，移动荷载作用的位置；提供局部方向内力的合力功能，可将板单元或实体单元上任意位置的接点力组合成内力。
可在进行结构分析后对多种形式的梁、柱截面进行设计和验算五、MIDAS/GTS简介MIDAS/GTS岩土隧道分析设计软件，完全中文化，适用于公路隧道、铁路隧道、城市隧道、山岭隧道分析，桩土协同工作，三维基坑支护等结构的分析MIDAS/Gen 培训资料 钢框架结构分析及优化设计 分析目的 ---钢框架结构整体分析 ---钢构件验算 ---钢结构优化设计 操作步骤 ---建立及分析模型 ---设置设计条件 ---钢构件截面验算及设计 ---钢结构优化设计 MIDAS/Gen优化功能简介 强度优化 满足在相应规范要求的强度下，求出最小构件截面，即以结构重量为目标函数的优化功能 ---手动优化设计 ---自动优化设计 位移优化 钢框架结构，在强度优化设计前提下，增加了以侧向位移为约束条件的自动设计功能 优化用数据库 ---各国家标准截面数据库 ---用户自定义截面数据库 ---程序自动确定 例题--带斜撑的六层钢框架结构 钢构件截面验算 ---在选择项勾选某个单元，再勾选连接模型空间，在模 型空间可以看到被选择的单元 ---“图形结果”以图形方式输出验算结果 ---“详细结果”以文本文件输出详细结果 ---“特征值”显示的杆件为本组特征值中应力比最大的 ---“构件”显示所有杆件的结果 主菜单选择 设计 钢构件截面验算：钢构件截面验算 手动优化设计 --- 选择截面数据库（标准截面）及 截面形状设置规格限定条件 （0为搜索所有规格） --- 限定“极限验算比”范围，搜索 合适的截面，在满足要求的截面 中选择合适的截面 ---“打开MGB文件”，使用其他模型 中的截面数据(用此方法可以定义 用户数据库) 提示：有时放宽“极限验算比”的下 限，可能会搜索到令工程师更 为满意的截面。
主菜单选择 设计 钢构件截面验算 修改 自动优化设计 ---程序提供的优化设计功能是针对特征值— 截面进行的，如需得到更为优化的设计结 果，需在进行钢结构优化设计（或位移优 化设计）之前对要优化的构件进行更为详 细的截面分组 ---截面分组情况需由工程师根据建筑要求、 杆件受力情况，结构特点等多方面进行考 虑显然，杆件截面分组越多，优化设计 带来的收益越大 截面分组 自动优化设计 主菜单选择 设计 钢结构优化设计 容许：杆件的容许应力比 数据库：选择型钢数据库其 中“BUILT”使用程序 内置的焊接截面数据 库；“用户”使 用 用户在“用户定义截 面列表”中定义的截 面数据库 形状：同建模时输入的构件形 状，也可修改截面形状 D1、D2…：对截面尺寸进行限定此处输入0，则搜索所有 截面 自动优化设计 主菜单选择 设计 钢结构优化设计 分析选项：输入反复计算次数 板厚数据：在使用“BUILT”数据库 时（程序自动生成的数 库），焊接截面所使用的 钢板厚度数据库在此定义。
柱截面设计：对轴力和弯矩或仅对轴 力进行优化 用户定义截面列表： 当截面数据库选择“用户” 时，在此定义用户数据 库，具体格式详见帮助文 件 自动优化设计 更新分析模型 可以通过文本格式及图形格式来查看杆件应力、杆件重量、结构整体重量等数据在优化设计过程中的变化情况及最后结果 点击“更新分析模型”即可将优化设计所求得的杆件截面赋给模型再次进行分析和验算，对个别不符合要求的截面或者应力比过小的截面单独进行调整midasGTS简介一．midasGTSmidasGTS（GeotechnicalandTunnelanalysisSystem）是将通用的有限元分析内核与岩土结构的专业性要求有机地结合而开发的岩土与隧道结构有限元分析软件二．特点1)岩土专业分析与设计软件：全面的岩土领域分析功能，既提供二维的也提供三维的岩土分析功能；2)高效的前处理：中文界面、CAD风格几何建模、丰富多样网格划分、内置各种建模助手（隧道、锚杆、施工阶段等建模助手）；3)专业的单元库和本构模型：15种本构模型和用户自定义本构模型；4)完美的后处理：组合包络结果；等值线、矢量、剖断面输出云图；动画、表格、计算书等等.三．适用范围•岩土工程施工阶段模拟•复杂的地层和地形、地下结构开挖和临时结构的架设与拆除•基坑、矿山巷道、井建的开挖、支护•隧道口、T型/Y型连接部、陡坡、竖井或横向通道与主隧道的连接等•渗流分析•隧道、大坝、边坡的稳态/非稳态渗流分析•将达西定律的应用从饱和区域扩展到非饱和区域•在VanGenuchten和Gardner’s公式中可自定义其非饱和特性函数•应力渗流耦合分析•固结分析•排水（非粘性土）分析与非排水（粘性土）分析•各阶段的孔隙水压和固结沉降结果•边坡稳定分析•强度折减法•极限平衡法•动力分析•地震、爆破等任意荷载的动力分析•振型分析、反应谱分析、时程分析•内含地震波数据库、自动生成地震波、与静力分析结果的组合功能•衬砌、锚杆的结构分析与设计•荷载-结构模式的二衬的内力、应力、变形计算与设计•锚杆单元的内力、应力、变形计算与设计专心---专注---专业。
