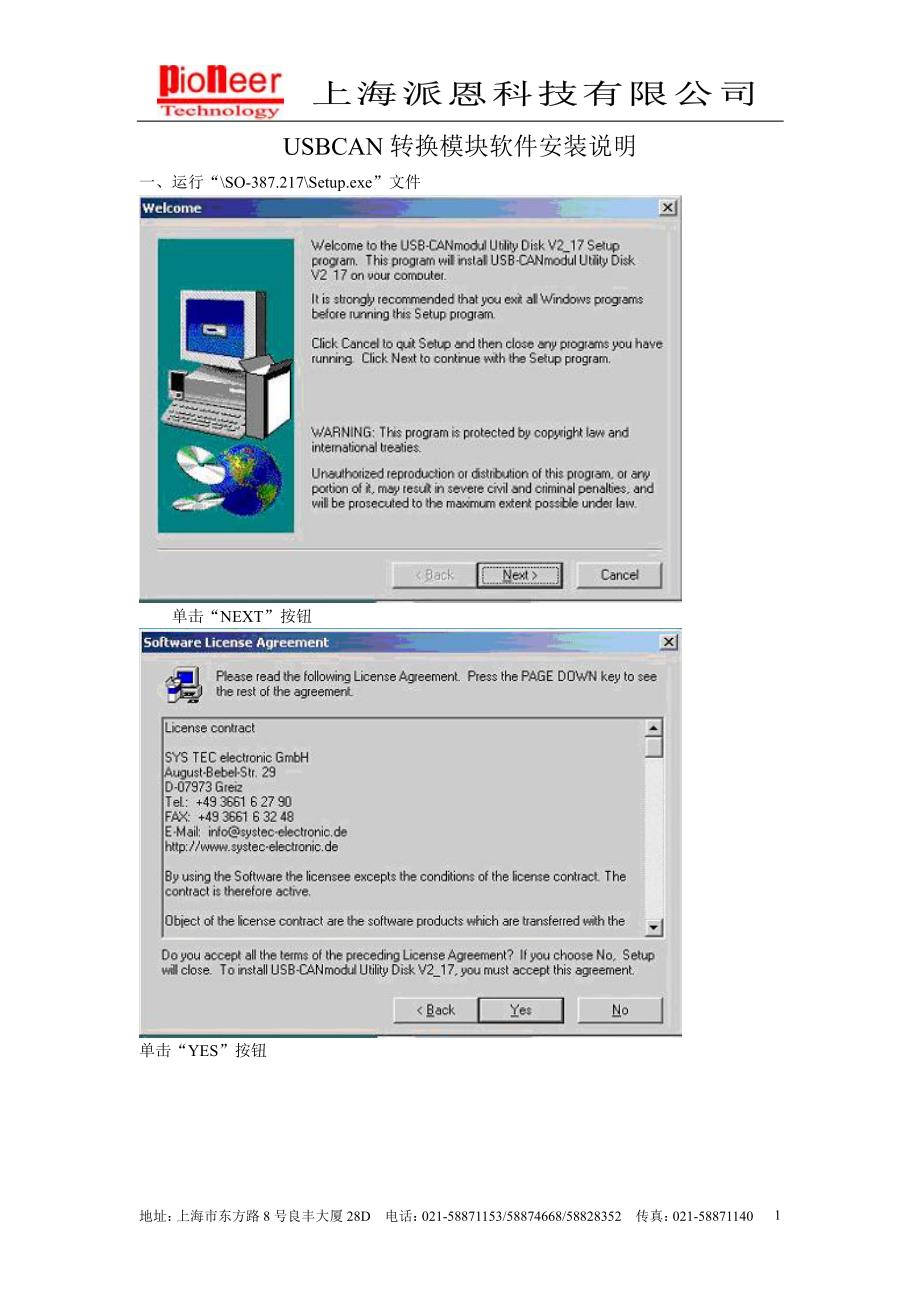

上海派恩科技有限公司上海派恩科技有限公司USBCAN 转换模块软件安装说明 一、运行“\SO-387.217\Setup.exe”文件 单击“NEXT”按钮 单击“YES”按钮 地址： 上海市东方路 8 号良丰大厦 28D ： 021-58871153/58874668/58828352 ： 021-58871140 1上海派恩科技有限公司上海派恩科技有限公司地址： 上海市东方路 8 号良丰大厦 28D ： 021-58871153/58874668/58828352 ： 021-58871140 2选择好安装路径，单击“NEXT”按钮 选择“TYPICAL” ，选择好安装路径，单击“NEXT”按钮 上海派恩科技有限公司上海派恩科技有限公司地址： 上海市东方路 8 号良丰大厦 28D ： 021-58871153/58874668/58828352 ： 021-58871140 3单击“NEXT”按钮 单击“NEXT”按钮 上海派恩科技有限公司上海派恩科技有限公司地址： 上海市东方路 8 号良丰大厦 28D ： 021-58871153/58874668/58828352 ： 021-58871140 4单击“FINISH”按钮 如此便完成 PcanView (USBCAN)软件的安装。
二、将 USBCAN 模块的 USB 接口插到电脑的 USB 口上， 此时电脑需要安装安装 USBCAN 模块的驱动程序，选择“Microsoft Windows Update”选项，如果该选项不能选中则什么 都不选，让 WINDOWS 自动搜索安装驱动程序即可 三、USBCAN 接口说明 9 芯接口说明 1 2 CAN_L 3 GND 4 5 屏蔽线（如果距离超过 3 米推荐使用屏蔽线） 6 GND 7 CAN_H 8 9 使用 USBCAN 模块和控制器相连接时，控制器和 USBCAN 模块的 CAN_L 、 CAN_H 、CAN_GND 分别单独相连接，然后在 CAN_L 和 CAN_H 之间连接一个 120 欧的电阻。
