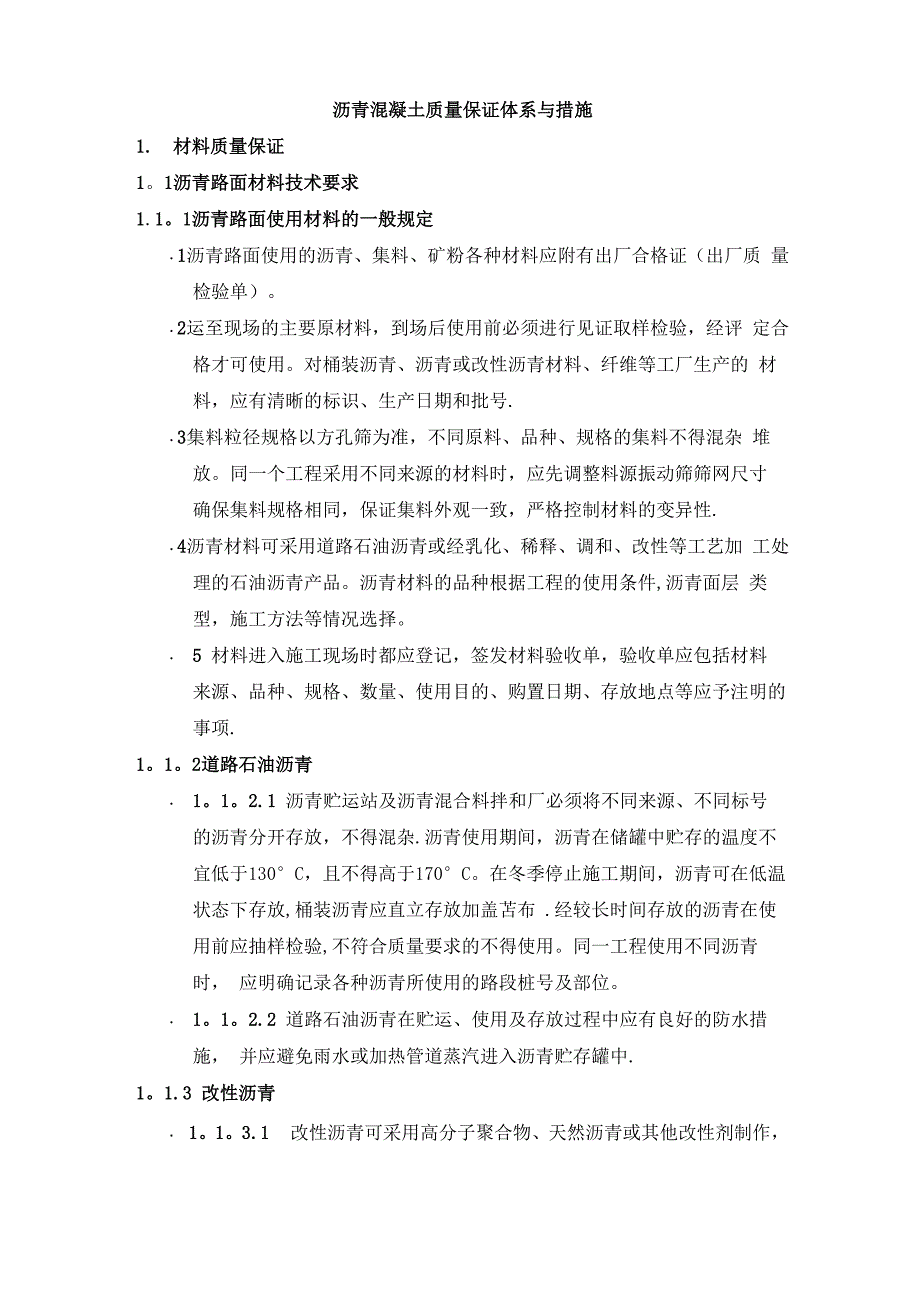

沥青混凝土质量保证体系与措施1. 材料质量保证11沥青路面材料技术要求1.11沥青路面使用材料的一般规定・1沥青路面使用的沥青、集料、矿粉各种材料应附有出厂合格证（出厂质 量检验单）・2运至现场的主要原材料，到场后使用前必须进行见证取样检验，经评 定合格才可使用对桶装沥青、沥青或改性沥青材料、纤维等工厂生产的 材料，应有清晰的标识、生产日期和批号.・3集料粒径规格以方孔筛为准，不同原料、品种、规格的集料不得混杂 堆放同一个工程采用不同来源的材料时，应先调整料源振动筛筛网尺寸 确保集料规格相同，保证集料外观一致，严格控制材料的变异性.・4沥青材料可采用道路石油沥青或经乳化、稀释、调和、改性等工艺加 工处理的石油沥青产品沥青材料的品种根据工程的使用条件,沥青面层 类型，施工方法等情况选择・ 5 材料进入施工现场时都应登记，签发材料验收单，验收单应包括材料 来源、品种、规格、数量、使用目的、购置日期、存放地点等应予注明的 事项.12道路石油沥青・ 12.1 沥青贮运站及沥青混合料拌和厂必须将不同来源、不同标号 的沥青分开存放，不得混杂.沥青使用期间，沥青在储罐中贮存的温度不 宜低于130°C，且不得高于170°C。
在冬季停止施工期间，沥青可在低温 状态下存放,桶装沥青应直立存放加盖苫布 .经较长时间存放的沥青在使 用前应抽样检验,不符合质量要求的不得使用同一工程使用不同沥青时， 应明确记录各种沥青所使用的路段桩号及部位2.2 道路石油沥青在贮运、使用及存放过程中应有良好的防水措施， 并应避免雨水或加热管道蒸汽进入沥青贮存罐中.11.3 改性沥青・ 13.1 改性沥青可采用高分子聚合物、天然沥青或其他改性剂制作， 也可直接制造改性沥青混合料，以改善沥青路面的使用性能改性沥青通 常在气候条件恶劣、交通繁重的路段及其他对沥青结合料性能要求较高的 路段使用改性沥青使用的层位应根据其目的确定2聚合物改性沥青的质量应符合表43.2的技术要求.-1.13・3天然沥青可以单独与石油沥青混合使用或与其他改性沥青混融 后使用,也可以直接投入拌和锅内直接制作改性沥青混合料天然沥青加 热混融过程中必须不断搅拌，防止矿物质沉淀天然沥青的质量要求宜根 据其品种参照相关标准和成功的经验执行・ 1.1.3.4 凡未作规定的其它改性剂或改性沥青，可参照国内、外经验和 标准,通过试验研究,在确保工程质量的前提下，制订相应的施工规定，报 建设主管部门批准后使用。
・ 1.1.3.5 用于制造改性沥青的基质沥青必须与掺用的改性剂有良好的配 伍性，其质量符合表4.21 一1中A级或B级道路石油沥青的技术要求 供应商在提供改性沥青的质量报告时应提供基质沥青的质量检验报告或 沥青样品3.6 聚合物改性剂应根据其性能及使用目的选用，并根据需要可 采用几种聚合物改性剂进行复合改性，或聚合物与天然沥青等复合改性.・ 注适用于本规定的聚合物改性剂按如下分类：・1热塑性橡胶类，代表性品种有苯乙烯-丁二烯-苯乙烯嵌段共聚物(SBS). 此改性剂是制作改性沥青的常用改性剂・2橡胶类，代表性品种有丁苯橡胶(SBR)及其乳液.此改性剂常用于制作改 性乳化沥青・3热塑性树脂类，代表性品种有乙烯一醋酸乙烯共聚物(EVA)、聚乙烯(PE) 等.适宜于制作桥面铺装的改性沥青的常用改性剂・ 1.17 改性剂的使用和贮存应遵照下列规定执行:・ 1.11 生产者或供应商提供改性剂产品的规格与质量检验单，以 及运输、贮存、使用方法和涉及环保、安全的有关资料，各种改性剂应符 合各自的质量标准・ 1.1.37.2 改性剂应按要求条件贮存在室内，保持干燥、注意通风和防火,且不得超过保质期1.1.3.7.3 胶乳中的固含量不宜少于 45%，严禁使用长时间暴晒或遭冰冻 的改性剂。
1.13.8 工厂制作的成品改性沥青,出厂时应附质量检验报告单，明确 保质期、运输与存放条件、使用方法及有关安全使用的注意事项用户在 到货后、使用前及施工过程中都应定期取样检验产品质量，发现离析等质 量不符合要求的改性沥青不得使用并及时向上级部门汇报9 改性沥青的制备1.19.1 改性沥青可采用搅拌法、混融法、胶乳法、母体法等方法 制备搅拌法、混融法、胶乳法属一次掺配法；母体法属二次掺配法1.3.92 改性沥青中的改性剂剂量应通过试验论证确定,一经确定不 得随意变更胶乳改性剂的剂量应以扣除水份后的固体物含量计算1.1.33 用溶剂法生产改性沥青母体时，挥发性溶剂回收后的残留 量不得超过 5%1.3.94 制备改性沥青的拌和温度、拌和时间应通过试验确定拌和温度不宜超过180°C，拌合应充分、均匀5 改性沥青制作设备必须设有随机采集样品取样口，并随机 取样制作试件进行抽样检验，检验达不到设计要求的应查明原因及时进行 改进达到规范要求6 现场制作的改性沥青宜随配随用，并配有必要的检验设备， 需做短时间保存时,或运至附近的工地使用时，必须不间断的搅拌,在不发 生离析的时限内使用完毕4粗集粒技术要求1。
14.1、粗集料应该洁净、干燥、表面粗糙、形状近似立方体，且无 风化、无杂质，并具有足够的强度、耐磨耗性 4.2、当单一规格集料的质量指标达不到表中要求,而按照沥青混合 料中各种规格粗集料的比例计算的质量指标符合要求时，工程上允许使 用3、粗集料的质量应符合附表1 的规定・附表1沥青面层粗集料质量技术要求附表指标单位快速路、主干道其他等级道路上面层其他层次集料压碎值不大于%252830洛杉矶磨耗损失不大于%283040表面密度(视密度)不大于t /m32.6252.45吸水性不大于%233坚固性不大于%1212一针片状颗粒含量不大于%151820其中粒径大于9.5mm不大于%1215一其中粒径小于9.5mm不大于%1820一水洗法〈0.075mm颗粒含量不大于%111软石含量不大于%355・说明：・ 试验方法按现行《公路工程集料试验规程》JTG E42-2005规定的方法进行.・ 坚固性试验可根据需要进行・用于快速路、主干道时，多孔玄武岩的视密度可放宽至245t/m3，吸水率可放宽至3%，但必须得到主管部门的批准，且不得用于SMA路面・ 对S14即3~5 mm规格的粗集料，针片状颗粒含量可不作要求，VO。
075mm含量可放宽到3％・ 附表2 粗集料与沥青的粘附性、磨光值的技术要求雨量气候区12潮湿区湿润区年降雨量(mm)>10001000〜500粗集料的磨光值 PSV (1) 不小于快速路、主干道上面层4240粗集料与沥青 的粘附性（2）不小于快速路、主干道上面层55快速路、主干道其他层次及其他等 级道路44・说明:・沥青路磨耗层、上面层的粗集料应选用坚硬、耐磨、抗冲击性好的碎石， 以满足抗滑等表面功能的要求・用于快速路、主干道的粗集料磨光值应符合要求，在硬质粗集料中可掺加 较少部分磨光值达不到要求的小粒径粗集料 ,其掺加比例应根据试验确 定，但用于 SMA 路面的粗集料不得掺加其他粗集料・ 粗集料与沥青应有良好的粘附性,根据不同气候区的需要并符合要求当 使用达不到粘附性要求的粗集料时，必须采用抗剥离措施，提高沥青混合 料的水稳定性・附表3粗集料对破碎面的要求路面部位具有一定数量破碎面颗粒的含量（%）混合类类型1个破碎面2个或以上破碎 面沥青路面上面层快速路、主干道10090其他等级道路9080中、下面层、基层快速路、主干道9080其他等级道路7050SMA混合料10090贯入式路面8060・1.1.5细集料技术要求・1。
1.51、沥青面层的细集料可采用机制砂、天然砂、石屑细集料必须由具有生产许可证的采石场、采砂场生产・1.15.2、细集料应洁净、干燥、无风化、无杂质，并具有适当的颗粒级 配,与沥青有良好的粘结能力・1.1.5.3、天然砂宜采用河砂，其规格应符合要求，其中水洗法小于0 075mm颗粒含量，快速路、主干道不得大于3%;其他等级道路不大于5% 通常宜采用粗、中砂5.4、石屑是采石场破碎石料时通过4.75mm或236mm的筛下部分， 采石场在生产石屑的过程中必须加设抽吸除尘设备,杜绝覆盖层或夹层的 泥土混入石屑中 ■ 1.15、机制砂是由碎石或砾石经制砂机反复破碎加工至粒径小于2 36mm 的部分，亦称人工砂，或利用风吸法除去大部分细粉而得到的粒径 小于236 mm的石屑5. 6、对SMA混合料，细集料应采用机制砂，缺乏机制砂时应采用 筛选石屑代替，但不得含有泥土、杂物与天然砂混用时，天然砂的用量 不宜超过机制砂或石屑的用量■ 附表4 沥青面层用细集料技术要求项目单位快速路、主干道其他等级道路表面密度（视密度）不小于t /m32.52.45坚固性（〉0.3mm部分）不大于%12一砂当量不小于%6050粗糙度机制砂、石屑s28一天然砂23一■ 附表5 沥青面层用天然砂规格筛孔尺寸（mm）通过各筛孔的质量百分率（％）粗砂中砂9.51001004.7595~10095〜1002。
3665~9575〜9011835~6550~900.615〜3030〜60035〜208〜300.150~100~1000750~50〜5细度模数3 7~30~2.3・1.16 土工布及玻璃纤维格栅的质量应符合附表6和附7的要求・附图6土工布质量技术要求项目技术指标测试温度抗拉强度工8kN/m20±2CCBR顶破强度M1・4kN/m20±2C断裂延伸率>50%20±2C单位面积质量W150g/m?20±2C耐热度> 200°C附图7玻璃纤维格栅质量技术要求项目技术要求测试温度抗拉强度（经向、纬向）N50kN/m20±2C最大延伸率W 4%20±2C网孔尺寸aXb （mm）12X12 〜20X2020±2C耐热度>240C2施工准备工作2. 1沥青混凝土所用粗细集料、填料以及沥青均应符合合同技术规范要求， 并至少在工程开始前一个月将推荐混合料配合比包括:矿料级配、沥青含量、稳 定度（包括残留稳定度）、饱和度、流值、马歇尔试件的密度与空隙率等的详细说 明，报请监理工程师批准.2 2沥青混合料拌合设备，运输设备以及摊铺设备均应符合合同技术规范 要求,正式施工前对检验合格的沥青混合料生产、运输、摊铺、压实等设备，并 进行必要的校验调试工作。
2 3配合当地有关部门，对施工区。
