光纤端面等级验收标准

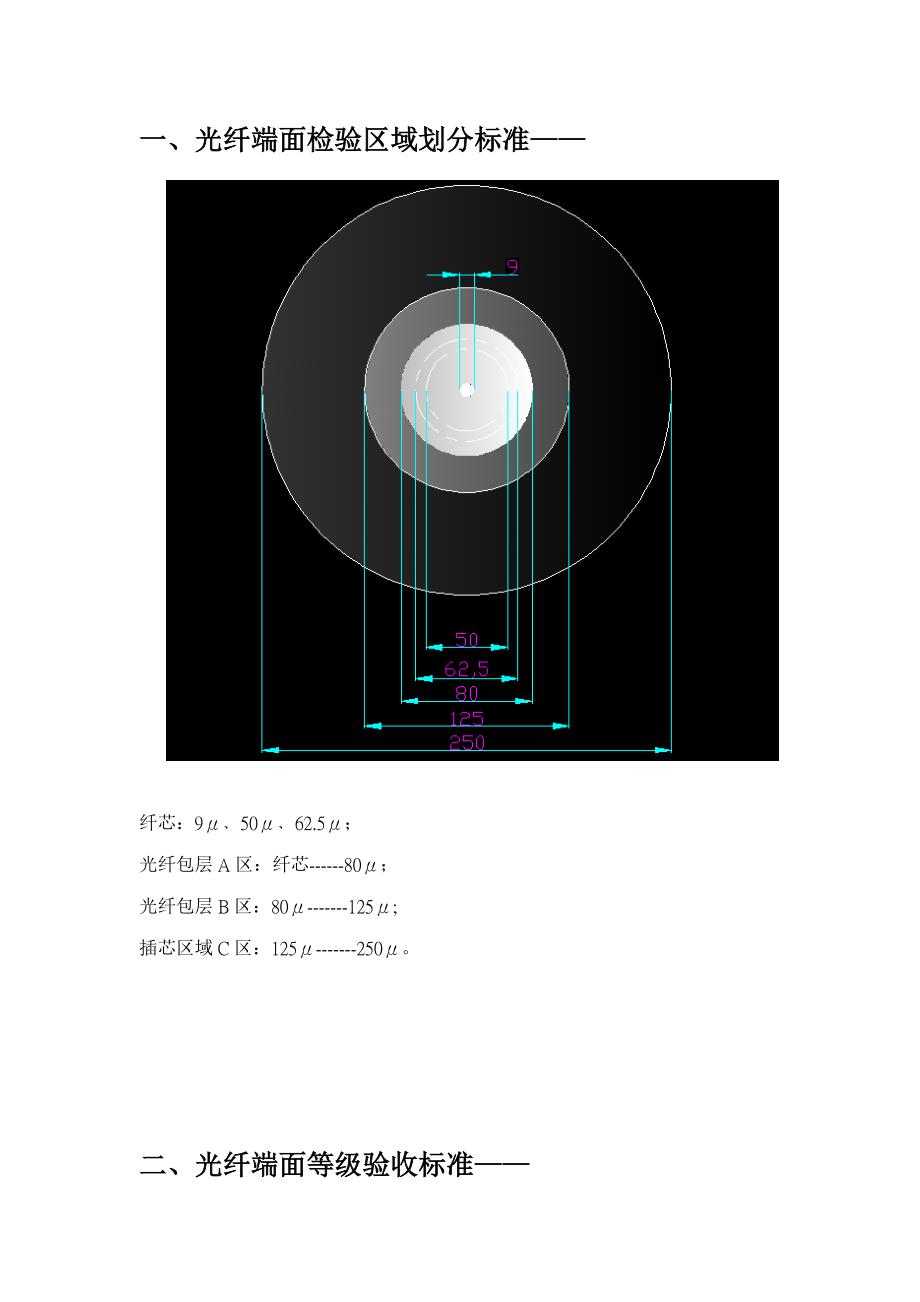

一、光纤端面检验区域划分标准一、光纤端面检验区域划分标准————纤芯：9μ﹑50μ﹑62.5μ；光纤包层 A 区：纤芯------80μ；光纤包层 B 区：80μ-------125μ; 插芯区域 C 区：125μ-------250μ二、光纤端面等级验收标准二、光纤端面等级验收标准————区域区域 级别级别纤芯纤芯光纤包层光纤包层 A 区区光纤包层光纤包层 B 区区插芯区域插芯区域 C 区区A不允许有任何缺陷，400 倍检查不允许有任何缺陷宽度不超过 1μ 的划痕﹑缺陷，1μ 胶环可接受(特殊情况 2μ 也可)，黑色胶环长 4μ 允许有三处，无其它任何缺陷针孔﹑缺口超过 3μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 3μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹B不允许有任何缺陷，400 倍检查可允许有 1 条宽度 1μ 划痕(白色)长度不限，无其它任何缺陷1μ 划痕可接受，1μ 缺陷可接受，1μ 胶环可接受(特殊情况 2μ 也可)，6μ 长黑色胶环允许有三处，无其它任何缺陷针孔﹑缺口超过 5μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 5μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹。

C不允许有任何缺陷，过程 400 倍检查，出货 200 倍检查可允许有 2 条宽度 1μ 划痕(白色)长度不限，无其它任何缺陷1μ 划痕可接受数量不限，2μ 缺陷可接受，2μ 胶环可接受，8μ 长黑色胶环允许有 5 处，允许光纤边缘有 1μ 缺口一处，无其它任何缺陷针孔﹑缺口超过 8μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 8μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹D（国（国 内）内）不允许有任何缺陷，过程 200 倍检查，出货 200 倍检查可允许有 3 条宽度 1μ 划痕(白色)长度不限，无其它任何缺陷1μ 划痕可接受数量不限，2μ 缺陷可接受，4μ 胶环可接受，黑色胶环可不考虑，允许光纤边缘有 2μ缺口一处，无其它任何缺陷针孔﹑缺口超过 8μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 8μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹D（海（海 外）外）200 倍观察端面允许1μ 划痕 1 条，不允许有其它任何缺陷不超过 1μ 划痕数量不限，可以成网壮，无其它任何缺陷1μ 划痕可接受数量不限，2μ 缺陷可接受，4μ 胶环可接受，黑色胶环可不考虑，允许光纤边缘有 2μ缺口一处，无其它任何缺陷。

针孔﹑缺口超过 8μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 8μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹E不允许有任何黑色划痕﹑斑点等其它缺陷光滑，洁净无其它任何污染物允许划痕过纤芯，但不能超过总数量的 10％过程限定范围内允许有 1u 网状划痕(白色)长度﹑数量不限，无其它任何缺陷1μ 划痕可接受数量不限，2μ 缺陷可接受，胶环可接受，黑色胶环长接受，允许光纤边缘有 1μ 缺口 4处，无其它任何缺陷针孔﹑缺口超过 8μ 视为缺陷(未触及插芯孔或光纤边缘则直径超过了 8μ 针孔缺口可接受如果未引起表面粗糙小于 2μ 可不考虑)，不允许有裂纹200 倍﹑出货 200 倍检查。
