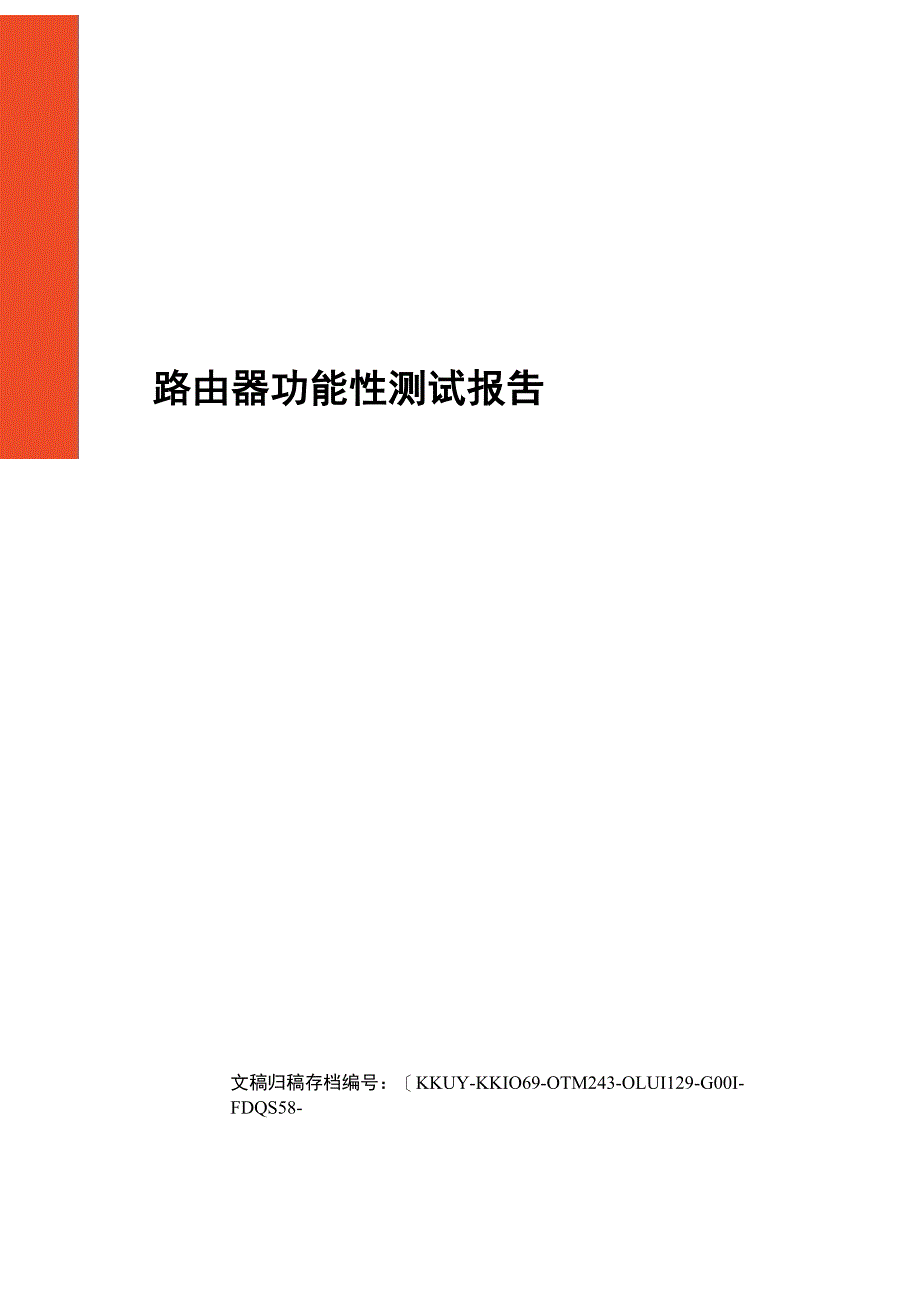

路由器功能性测试报吿文稿归稿存档编号：［KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-%-Z0-时 0Z&K0W《鹫回王王#丰7K皙Y虫IW11ZV崔目测试环境测试设备及环境测试硬件设备名称型号数量备注被测试设备A21计算机台式计算机2测试软件软件名称版本号备注操作系统Windows 8.1IE浏览器IE 8.0360浏览器WirelessMon无线网络测速工具IPSCAN局域IP寻址DUMeter带宽测试IxChariot数据传输测试环境可用无线公网，可用拨号网络，公司局域网（包括至少一台 PC）,备注：本次功能测试均在360安全浏览器上进行一、设置向导1.1静态IP地址测试用例：1测试目的：测试AP在该模式下是否能通过静态IP接入公网预置条件：终端PC无线网卡接入AP, AP通过以太网接口连接公司局域 网，连接公网；计算机选择自动获取IP地址测试步骤:1通过设置向导，AP选择静态IP地址，观察计算机是否可以连接公网, 以百度首页为例预期结果：计算机可以连接公网测试结果：■合 格 □部分合格 □不合格结果说明：1.2 DHCP客户端测试用例：2测试目的：测试AP在该模式下是否能成功获得动态IP并接入公网预置条件：终端PC无线网卡接入AP, AP通过以太网接口连接公司局域 网，该网络中含有DHCP服务器，连接公网；计算机选择自动获取IP地 址。
测试步骤:1通过设置向导，AP选择动态IP地址，观察计算机是否可以连接公网,以百度首页为例预期结果计算机可以连接公网测试结果■合 格 □部分合格 □不合格结果说明1.3 PPPOE 拨号测试用例：3测试目的：测试是否能成功拨号上网预置条件：有可用的上网帐号及密码，终端PC通过ADSL连接拨号网络— 测试步骤:1通过设置向导，AP选择“ PPPoE”2填入可用的帐号及密码，并“应用和保存”，观察计算机是否能接入公 网，以百度首页为例预期结果：计算机可以连接公网测试结果：■合 格 □部分合格 □不合格结果说明：二、模式设置2. 1网关模式测试用例4测试目的测试网关模式是否正常预置条件PC进入路由器主界面；WAN 口自动获取IP地址，可访问外网测试步骤 1路由器 2计算机丰模式更改为网关模式，WAN 口自动获取IP地址L连接路由器自动获取IP地址，可正常访问互联网，百度为例预期结果计算机可以正常访问外网测试结果■合 格 □部分合格 □不合格结果说明2.2桥接模式测试用例5测试目的测试桥接模式是否正常预置条件测试步骤2计算机L连接路由器自动获取IP地址预期结果测试结果■合 格 □部分合格 □不合格结果说明2. 3无线网络服务提供商测试用例6测试目的测试无线接入模式是否正常预置条件PC进入路由器主界面；一个可正常访问外网的无线网络测试步骤 1选择客2 PC通过；户端模式；扫描无线站点，输入正确的密码后连接。
丈路由访问外网预期结果PC可以访问外网测试结果■合 格 □部分合格 □不合格结果说明三、无线3.1 基本设置3.1.1 禁用无线网络接口测试用例：7测试目的：PC在该模式下是否能成功搜索到该路由器的无线信号 (SSID)预置条件：计算机通过无线网卡搜索路由器的无线信号(SSID) 测试步骤:1启用禁用无线网络2 PC搜索无线信号，看是否能搜索到该无线网络(SSID) 预期结果：PC无法搜索到该无线网络测试结果：■合 格 □部分合格 □不合格结果说明：3・1・2无线网络频段测试测试用例：8测试目的：PC分别在以下模式中2.4GHz(B)、2.4GHz(G)、2.4GHz(N)、 2.4GHz(B+G)、2.4GHz(G+N)、2.4GHz(B+G+N)是否能正常搜索到无线信号 (SSID)，并连接该网络，成功获取到IP地址预置条件：计算机连接该无线网络 测试步骤:1将路由器无线网络频段分别设置为2.4GHz(B)、2.4GHz(G)、2.4GHz(N)、2.4GHz(B+G)、2.4GHz(G+N)、2.4GHz(B+G+N)制式，CPE 分别各 种网络频段进行无线连接，观察计算机是否可以连接成功，并获取到IP地 址。
2 用WirelessMon检测其属性是否与设定值相符预期结果：计算机在各种频段下均可以通过无线连接成功，并获取到IP地 址测试结果：■合 格 □部分合格 □不合格结果说明:3.1.3多AP设置测试用例9测试目的测试无线多AP是否正常预置条件PC访问路由主页测试步骤 1路由无 2计算机 址1线网络启用多APL通过搜索预设置的多AP无线网络，进行连接，并获取到IP地预期结果可以正常连接，并获取到IP地址测试结果■合 格 □部分合格 □不合格结果说明3. 1. 4无线模式测试测试用例：10测试目的：测试路由器分别在各种无线网络模式下（AP、客户端、WDS、 AP+WDS），各项功能是否正常运行使用预置条件：路由无线网络分别设置各种网络模式；两台支持WDS功能的路 由测试步骤:1路由器无线网络模式分别设置（AP、客户端、WDS、AP+WDS）2路由器无线网络模式为AP，计算机可通过无线连接成功，并正常获取 IP地址3路由器无线网络模式为客户端，路由可通过无线连接外网，计算机可 正常上网4路由器无线网络模式为WDS，该功能需两台路由，其中一台路由正常使 用并连接外网，将无线网络模式设置为WDS，并在设置中启用WDS，将另一 台的MAC地址保存在WDS接入点列表中，另一台路由（不通过WAN 口连 接）网络模式设置为WDS，启用WDS，将可以正常联网的路由MAC地址添加 到WDS接入点列表中，并将局域网设置中DHCP禁用。
计算机通过有线连接 禁用DHCP的路由并可以正常上网5 路由器无线网络模式为WDS，该功能需两台路由，其中一台路由正常使 用并连接外网，将无线网络模式设置为WDS，并在设置中启用WDS，将另一 台的MAC地址保存在WDS接入点列表中，另一台路由（不通过WAN 口连 接）网络模式设置为AP+WDS，启用WDS，将可以正常联网的路由MAC地址 添加到WDS接入点列表中，并将局域网设置中DHCP禁用计算机分别通过 有线、无线连接成功外网预期结果：路由器在各种网络模式下，各项 功能正常.测试结果：■合 格 □部分合格 □不合格结果说明:3.1.5网络服务标识测试 测试用例：11测试目的：测试无线网络SSID名称修改 预置条件：计算机通过无线正常连接路由器测试步骤:1计算机通过无线连接该路由器，修改无线网络名称SSID，观察无线信号 SSID变化，是否修改成功2用WirelessMon检测其属性是否与设定值相符 预期结果：能够修改SSID，并连接成功测试结果：■合 格 □部分合格 □不合格结果说明：3.1.6信道带宽测试测试用例：12测试目的：测试路由信道频率分别在20MHZ、40MHZ下，无线能否正常连― 接。
预置条件：计算机通过无线连接路由器测试步骤:1将路由器信道频率分别设置为20MHZ、40MHZ，计算机通过无线连接路由 器2用WirelessMon检测其属性是否与设定值相符预期结果连接成功测试结果■合 格 □部分合格 □不合格结果说明3.1.7信道测试测试用例13测试目的测试设定无线信道能否正常使用预置条件计算机通过无线连接路由器测试步骤 1无线信 计算机是,2 用 Wir:道分别设置为 1、2、3、4、5、6、7、8、9、10、11、12、13， 否能正常连接使用elessMon检测其属性是否与设定值相符预期结果在各种信道下，计算机均可正常连接测试结果■合 格 □部分合格 □不合格结果说明3. 1. 8广播网络服务标识测试用例：14测试目的：测试隐藏SSID功能是否正常预置条件：计算机连接路由器测试步骤:1将路由器隐藏SSID功能启用2 PC通过添加无线网络，输入密码，正常连接成功 预期结果：可以正常连接成功测试结果：■合 格 □部分合格 □不合格结果说明： —3.1.9数率测试测试用例：15测试目的：测试数率分别在（自动、IM、2M、5.5M、11M、6M、9M、12M、 18M、 24M、 36M、 48M、 54M、 MCSO、 MCS1、 MCS2、 MCS3、 MCS4、 MCS5、 MCS6、 MCS7、 MCS8、 MCS9、 MCS10、 MCS11、 MCS12、 MCS13、 MCS14、 MCS15 ）能否正常使用。
预置条件：计算接通过无线连接路由器测试步骤：1 测试数率分别设置为（1M、2M、5.5M、11M、6M、9M、12M、18M、24M、 36M、 48M、 54M、 MCSO、 MCS1、 MCS2、 MCS3、 MCS4、 MCS5、 MCS6、 MCS7、 MCS8、MCS9、MCS10、MCS11、MCS12、MCS13、MCS14、MCS15），计算机能 否正常成功2用WirelessMon检测其属性是否与设定值相符预期结果计算机分别在各种数率下，均可正常连接成功测试结果■合 格 □部分合格 □不合格结果说明测试用例16测试目的测试能否显示通过无线正常连接该路由的客户端预置条件计算机通过无线连接该路由测试步骤1 PC通过无线连接路由，在路由中查看显示客户端预期结果可以查看到通过无线连接该路由的客户端测试结果■合 格 □部分合格 □不合格结果说明测试用例17测试目的扩展的SSID能否正常使用预置条件 户端SSID将路由设置为客户端模式，并正常连接外网启用扩展无线客,测试步骤：1将路由设置为客户端模式，并正常连接外网启用扩展无线客户端 SSID，保存后，计算机通过无线连接扩展的SSID，连接成功。
预期结果：计算机可以通过连接扩展SSID网络，访问互联网测试结果：■合格□部分合格□不合格结果说明：3.2高级设置3.2.1 发射功率测试测试用例：18测试目的：测试无法发射功率在15%、35%、50%、70%、100%下，有无变 化预置条件：计算机通过测试设备CPE连接无线路由器测试步骤：1路由器功率分别设置为15%、35%、50%、70%、100%, 2通过WirelessMon查看信号强度有无变化预期结果功率在设置不同时，WirelessMon信号强度随着设置改变测试结果■合 格 □部分合格 □不合格。
