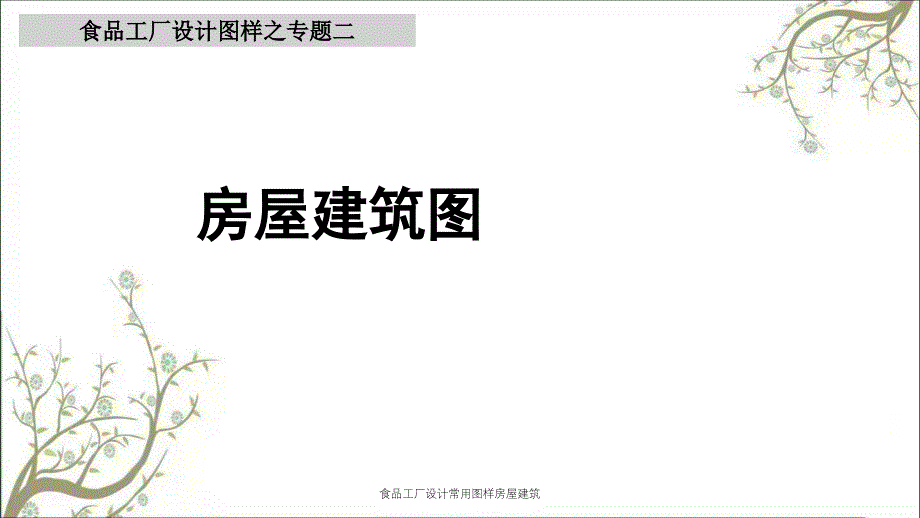

房屋建筑图房屋建筑图食品工厂设计图样之专题二食品工厂设计常用图样房屋建筑1.房屋建筑图的基本概念2.建筑平面图及读图方法3.建筑立面图及读图方法4.建筑剖面图及读图方法 食品工厂设计图样之专题二食品工厂设计常用图样房屋建筑1.房屋建筑图的基本概念 食品工厂设计图样之专题二 一套完整的房屋建筑大体上可分为起支撑建筑结构作用的构件和用来满足用户使用功能的配件食品工厂设计常用图样房屋建筑 房屋建筑图的分类 房屋建筑图按工种分类一般可分为建筑施工图、结构施工图和设备施工图 (1)建筑施工图 简称建施图，主要反映建筑物的规划位置、外部造型、内部布置、内外装修、构造及施工要求等建筑施工图包括首页(图纸目录、设计总说明等)、总平面图、平面图、立面图、剖面图和详图等本专题也主要讲述建筑施工图的相关知识 食品工厂设计图样之专题二食品工厂设计常用图样房屋建筑(2)结构施工图 简称结施图，主要反映建筑物承重结构的布置、构件类型、材料、尺寸和构造做法等结构施工图包括结构设计说明、基础图、结构布置平面图和各种结构构件详图3)设备施工图 简称设施图，主要反映建筑物的给水排、采暖、通风、电器等设备的布置和施工要求等。
设施图包括各设备的平面布置图、系统图和详图 食品工厂设计图样之专题二食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 一套房屋施工图数量的多少随建筑物的复杂程度而定，其中房屋的平面图、立面图、剖面图是最基本的图样 .平面图及其读图方法 为了反映建筑物的平面形状、大小和布置、墙柱位置和材料及厚度、门窗的位置和类型、交通情况等，假想用一水平剖切平面经门、窗洞口的位置将房屋剖开，将剖切平面以下的部分从上往下进行投射，就形成房屋的建筑平面图，简称平面图食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 一般来说，建筑物有几层就应画出几个平面图，并在图的下方正中标注相应的图名，如底层平面图(一层平面图)、二层平面图等，并在图名下方画粗实线 某些楼层平面布置相同时，可共用一个平面图表示，称为标准层平面图 食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 平面图中应包含以下内容： (1)房屋的建筑面积、各房间的大小、平面布置以及平面交通情况 (2)门窗洞口的位置、宽度及门窗编号 (3)其他构、配件如台阶、雨篷、散水、楼梯等 (4)承重结构的轴线及其编号，剖面图的剖切位置及编号 (5)所有上述结构的详细尺寸标注、标高标注、指北针及其他应注明的符号和说明。
食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 平面图有以下图示特点： 比例 常用的比例有1:50、1:100、1:200，一般注写在图名右侧 编号 常采用国标规定的构造及配件图例门窗还需进行编号，同一编号的门窗形式、尺寸、材料及构造应相同 线型 平面图中被剖到的墙、柱等的轮廓线用粗实线绘制；开启的门用中实线绘制；其余可见轮廓线用中实线或细实线绘制 尺寸及标高 尺寸分内部尺寸和外部尺寸，外部尺寸在建筑物外墙以外，分三道：最外面一道标注房屋的总长和总宽；中间一道表示轴线之间的距离；最里面一道表示沿外墙的门窗洞口、窗间墙、柱等的详细尺寸 内部尺寸反映房间的净空大小、内门窗垛以及楼地面标高等食品工厂设计常用图样房屋建筑食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 读图示例： 房屋朝向 从左下角指北针可知，办公楼坐北朝南 房屋平面布置和交通情况 采主要入口在、轴线，室外上两步台阶经M-3可进入门厅，左边为卫生间，正对的是楼梯，右边为六个3.6x5.4米的办公室 门窗位置、类型、尺寸编号 图中共两种门，宽度分别为1.8米和1米，共有三种窗，宽度分别1.2米、1.8米、2.1米2.1米为传达室的西窗户。
轴线及其编号 一般采用轴线网划分平面，这些轴线称为定位轴线，是确定建筑物主要墙、柱和构件位置及标注尺寸的基准线，用细点划线绘制轴线从左至右用阿拉伯数字编写，从下往上用大写英文字母编写，但不得使用I、O、Z三个字母，编号注写在轴线端部的圆圈内，圆圈直径为8mm 轴线是贯穿于各个专业的一个基准，同一座建筑所有专业图纸的轴线编号必须是一致的食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 标高 施工图一般将建筑底层地面标高标记为0.000，其余部分标高以它为基准，如卫生间-0.020，室外-0.300 尺寸标注 前边已经详述，外部尺寸分三道，从外至内分别是建筑总体尺寸、轴线间尺寸和门窗等细部尺寸，内部尺寸为净空尺寸和内门、窗定位尺寸 剖面图的剖切位置 图中、轴线标注了1-1剖面的剖切位置 详图及索引符号 为了表示象卫生间、楼梯间等相对复杂部位的详细平面布置，须将这些部分用较大的比例另外画出详图索引符号如图，意思是卫生间详图在图号为8的图纸的编号为2的详图上食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 3.立面图及其读图方法 为了反映建筑物的外形，将建筑物向与其立面平行的投影面投射，得到建筑立面图，简称立面图。
立面图的命名方式有两种：以轴线命名，如轴立面图；以建筑物立面的朝向命名，如南立面、北立面等第张幻灯片所示的房屋的南立面图如12所示，西立面图如13所示食品工厂设计常用图样房屋建筑食品工厂设计常用图样房屋建筑 立面图中应该包含以下内容：房屋的立面造型和层数、门窗的立面形状和位置、外墙的做法、立面两端轴线及编号食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 立面图有以下图示特点： 比例 常用的比例和平面图常用比例相同 线型 最外轮廓线用粗实线绘制；门窗、凸出的雨篷、台阶等的轮廓线用中实线绘制；地坪线用特粗线绘制，其余轮廓线内的细部用细实线绘制 尺寸及标高 应标注室外地坪、门窗洞口、雨篷、女儿墙顶部等相对于底层地面的相对标高和对应的竖向尺寸，并使这些尺寸排列在同一竖线上，使其整齐、清晰等竖向尺寸的尺寸界线位置与所注标高的位置一致，尺寸数字就是标高之差，但单位是mm食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二4.剖面图及其读图方法 为清楚表达建筑物的内部情况，假想用一平行于房屋某墙面的铅垂剖切平面将房屋从屋顶到基础全部剖开，把需要留下的部分投射到与剖切平面平行的投影面上，得到建筑剖面图，简称剖面图。
食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 剖面图应能反映房屋构造特征、比较复杂或有变化的部位，如门窗洞、楼梯等 剖面图包含以下内容：各房间的净空高度、楼(地)面、屋面的高度、构造和做法，各层楼之间上下交通情况，楼梯间的位置、形式等，外墙柱的定位轴线及其编号食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 剖面图有以下图示特点： 比例 常用的比例和平面图、立面图常用比例相同用较大比例绘制时，图中被剖切的构件、配件的断面一般应画上材料图例 线型 图中被剖切的构、配件的轮廓线用粗实线绘制，其余可见轮廓线用细实线绘制 尺寸及标高 剖面图的尺寸分内部尺寸和外部尺寸两类外部尺寸包括室外地坪、外墙上各层门窗洞上下口、檐口、女儿墙顶部等处的标高，此外还要注写与标高相应的竖向尺寸、必要的轴线间距尺寸和窗台等细部尺寸内部尺寸包括室内地面、各层楼面、屋面、楼梯平台的标高，以及室内门窗洞的高度尺寸等食品工厂设计常用图样房屋建筑食品工厂设计图样之专题二 本专题结束食品工厂设计常用图样房屋建筑食品工厂设计常用图样房屋建筑。
