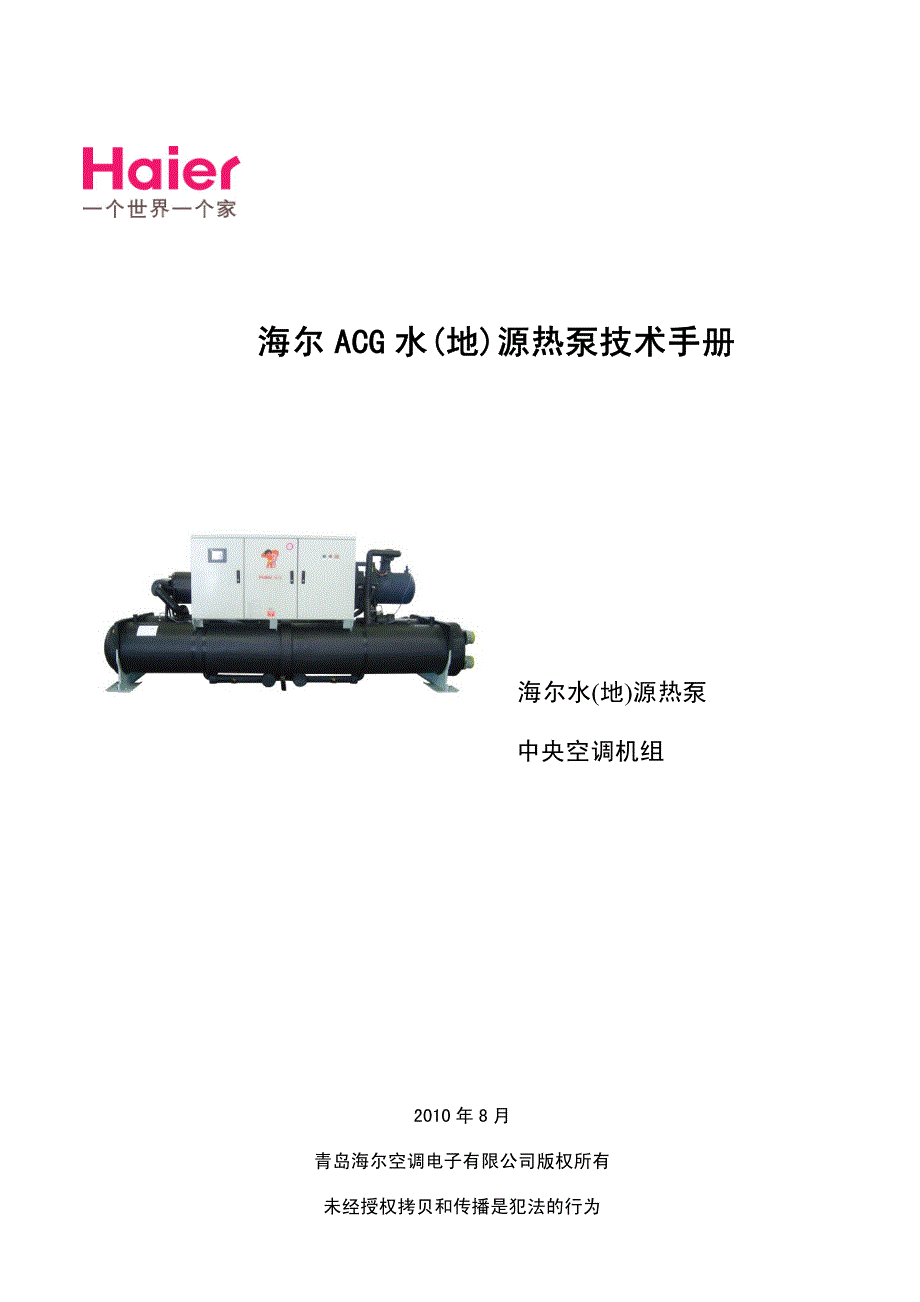

海尔海尔 ACGACG 水水( (地地) )源热泵技术手册源热泵技术手册 海尔水(地)源热泵 中央空调机组 2010 年 8 月 青岛海尔空调电子有限公司版权所有 未经授权拷贝和传播是犯法的行为 前 言 水(地)源热泵机组在环保、节能和应用范围等各方面拥有重要的实用价值，同时也符合国家能源战略发展需要，因此，近几年水（地）源热泵在全国范围内有了长足的发展为将本公司的产品从技术上做一完善的表述，特编写该手册本手册适用于对螺杆机组有一定了解的专业技术人员 在此对所有对本书做出支持、贡献的人士表示感谢希望本书的内容会对您的维修水平的提高有所帮助 由于编者水平有限，书中错误及疏漏之处在所难免，敬请广大读者批评指正，我们将在再版中给予及时的修订！ 青岛海尔空调电子有限公司 开发部 2010-8-10 联系：0532-86761108 邮 箱：mackfcac@ 目目 录录 一一、、 产品规格型号产品规格型号 1 1、、 命名方式命名方式 2 2、、 技术参数表技术参数表 3 3、、 外形尺外形尺寸图寸图 4 4、、 土建基础图土建基础图 5 5、、 安装预留空间安装预留空间 6 6、、 机组机组标准标准配置配置 7 7、、 原理原理 二二、、 安全警示安全警示 1 1、、 使用警告使用警告 2 2、、 安全使用警告安全使用警告 三三、、 机组机组部件布置图部件布置图和爆炸图和爆炸图 1 1、、 机组部件布置图机组部件布置图 2 2、、 爆炸图爆炸图 四四、、 应用范围应用范围 1 1、、水质要求水质要求 2 2、、运行运行温湿度要求温湿度要求、、电源要求等电源要求等 3、、场地要求场地要求 四四、、技术特点技术特点 五五、、系统流程图系统流程图 六六、、水路设计相关水路设计相关 七七、、机组安机组安装前装前准备准备 八八、、机组安装机组安装 九九、、水管路安装水管路安装 十十、、电气安装电气安装 十十一一、、操作操作使用说明使用说明 十十二二、、机组机组调试调试 1 1、、步骤步骤 2 2、、正常运行状态正常运行状态 3、、运行记录表运行记录表 十十三三、、故障排除故障排除 十十四四、、机组关机机组关机 十十五五、、机组机组日常日常维护维护 十十六六、、机组防冻机组防冻 十十七七、、机组运行机组运行注意事项注意事项 十十八八、、系统主要部件介绍系统主要部件介绍 1、、双螺杆双螺杆压缩机压缩机 2、、压缩机油过滤器 3、制冷工质 4、、润滑油 5、回油电磁阀 6、过滤器 7、蒸发器 8、冷凝器和油分离器 9、电子膨胀阀 一一. 产品规格型号产品规格型号 1、、命名方式命名方式 LS F BLG R – 390 S / R4 R4：R134a；R22：不表示 S：单机头，D：双机头，F：四机头 换热量（kW） R：热泵 BLG：半封闭螺杆式 F：满液式 LS：冷水机组 2、、技术参数表技术参数表 （（1））标准型满液式水源标准型满液式水源热泵机组技术参数热泵机组技术参数（（地下水工况地下水工况）） 机组型号 LSFBLGR- 390S 490S 590S 700S 770S 900S 1050S 1180D 1390D 1750D 2100D 3070F 4200F kW 407 534 632 727 814 948 1106 1287 1500 1941 2267 3236 4426 名义制热量 104KCal/h 35.0 45.9 54.3 62.5 70.0 81.5 95.1 110.7 129.0 166.9 194.9 278.2 380.6 kW 402 525 621 720 808 938 1090 1250 1450 1870 2180 3151 4332 104KCal/h 34.6 45.1 53.4 61.9 69.5 80.7 93.7 107.5 124.7 160.8 187.4 270.9 372.5 名义制冷量 USRt 114 149 177 205 230 267 310 355 412 532 620 896 1232 压缩机台数 － 1 1 1 1 1 1 1 2 2 2 2 4 4 能量调节范围 % 25～100 调节 12.5～100 调节 6.25～100 调节 控制系统 － PLC 控制，PID 调节 类型 － R22 制冷剂 充注量 － 140 160 170 180 250 260 280 300 320 340 380 660 760 制冷剂节流装置 － 电子式膨胀阀 制热输入功率 kW 82 110 128 146 162 187 220 247 284 362 427 593 845 制冷输入功率 kW 64 86 100 114 126 145 171 199 228 289 344 474 646 最大运行电流 A 176 235 273 312 347 400 471 546 624 798 942 1388 1884 型式 － 满液式 进出口温度 ℃ 热源水进口 15℃，出口 6.6℃ 流量 m3/h 36 48 56 65 73 85 99 113 131 169 197 283 389 制热 压力损失 kPa 15 13 14 16 16 15 16 30 28 28 30 34 30 进出口温度 ℃ 冷水进口 12℃，出口 7℃ 流量 m3/h 69 90 107 124 139 161 187 215 249 322 375 542 745 制冷 压力损失 kPa 48 42 45 49 51 48 51 80 77 76 80 96 94 接口尺寸 mm 125 125 125 150 150 150 150 150 150 200 200 250 250 污垢系数 m2·℃/kW 0.086 蒸发器 标准承压 Mpa 1.0 型式 － 水冷壳管式 进出口温度 ℃ 温水进口 40℃，出口 45.6℃ 冷凝器 制热 流量 m3/h 69 90 107 124 139 161 187 215 249 322 375 542 745 压力损失 kPa 35 40 40 39 38 41 47 88 78 87 90 95 98 进出口温度 ℃ 冷却水进口 18℃，出口 29℃ 流量 m3/h 36 48 56 65 73 85 99 113 131 169 197 283 389 制冷 压力损失 kPa 13 15 14 14 14 15 17 37 33 37 39 39 43 接口尺寸 mm 125 125 125 150 150 150 150 150 150 200 200 250 250 污垢系数 m2·℃/kW 0.086 标准承压 Mpa 1.0 型式 － 半封闭螺杆式制冷压缩机 压缩机 电制 － 3～.380V.50Hz 长 mm 3400 3400 3400 3420 3420 3440 3440 4285 4315 4335 4395 4780 5120 宽 mm 1190 1190 1190 1320 1320 1420 1420 1320 1420 1560 1620 2420 2680 外形尺寸 高 mm 1675 1675 1675 1780 1840 1890 2002 1790 1810 1990 2180 2840 3075 机组重量 kg 2200 2500 2800 3200 3500 3900 4500 5200 6000 7000 8000 13000 15800 运输重量 kg 2230 2530 2830 3240 3540 3945 4545 5240 6045 7050 8050 13005 15805 机组重量 运行重量 kg 2350 2700 3000 3420 3750 4150 4750 5460 6260 7260 8300 13380 16200 说明： 1、 最高出水温度可达 55℃； 2、当热源回水温度或冷（温）水温度不同于上表时，请按照变工况性能参数表进行修正 （（2））标准型满液式水源热泵机组技术参数标准型满液式水源热泵机组技术参数（（地下环路地下环路工况工况）） 机组型号 LSFBLGR- 390S 490S 590S 700S 770S 900S 1050S 1180D 1390D 1750D 2100D 3070F 4200F kW 303 399 471 542 607 707 825 953 1119 1448 1691 2422 3311 名义制热量 104KCal/h 26.1 34.3 40.5 46.6 52.2 60.8 70.9 81.9 96.2 124.5 145.4 208.2 284.7 kW 382 499 591 685 768 892 1043 1193 1384 1783 2076 3004 4109 104KCal/h 32.8 42.9 50.8 58.9 66.0 76.7 89.7 102.6 119.0 153.3 178.5 258.3 353.3 名义制冷量 USRt 109 142 168 195 218 254 297 339 394 507 590 854 1168 压缩机台数 － 1 1 1 1 1 1 1 2 2 2 2 4 4 能量调节范围 % 25～100 调节 12.5～100 调节 6.25～100 调节 控制系统 － PLC 控制，PID 调节 类型 － R22 制冷剂 充注量 kg 140 160 170 180 250 260 280 300 320 340 380 660 760 制冷剂节流装置 － 电子式膨胀阀 制热输入功率 kW 76 101 117 134 149 172 202 227 261 333 393 578 785 制冷输入功率 kW 64 85 99 113 125 144 170 197 225 287 341 511 693 最大运行电流 A 176 235 273 312 347 400 471 546 624 798 942 1388 1884 型式 － 满液式 进出口温度 ℃ 热源水进口 0℃，出口-2.7℃ 流量 m3/h 77 100 119 137 154 178 209 239 277 356 416 604 826 制热 压力损失 kPa 67 58 62 67 70 65 69 92 89 85 89 99 87 进出口温度 ℃ 冷水进口 12℃，出口 7℃ 流量 m3/h 66 86 102 118 132 153 179 205 238 307 357 517 707 制冷 压力损失 kPa 65 70 65 70 70 70 70 70 70 70 65 90 88 接口尺寸 mm 125 125 125 150 150 150 150 150 150 200 200 250 250 污垢系数 m2·℃/kW 0.086 蒸发器 标准承压 。
