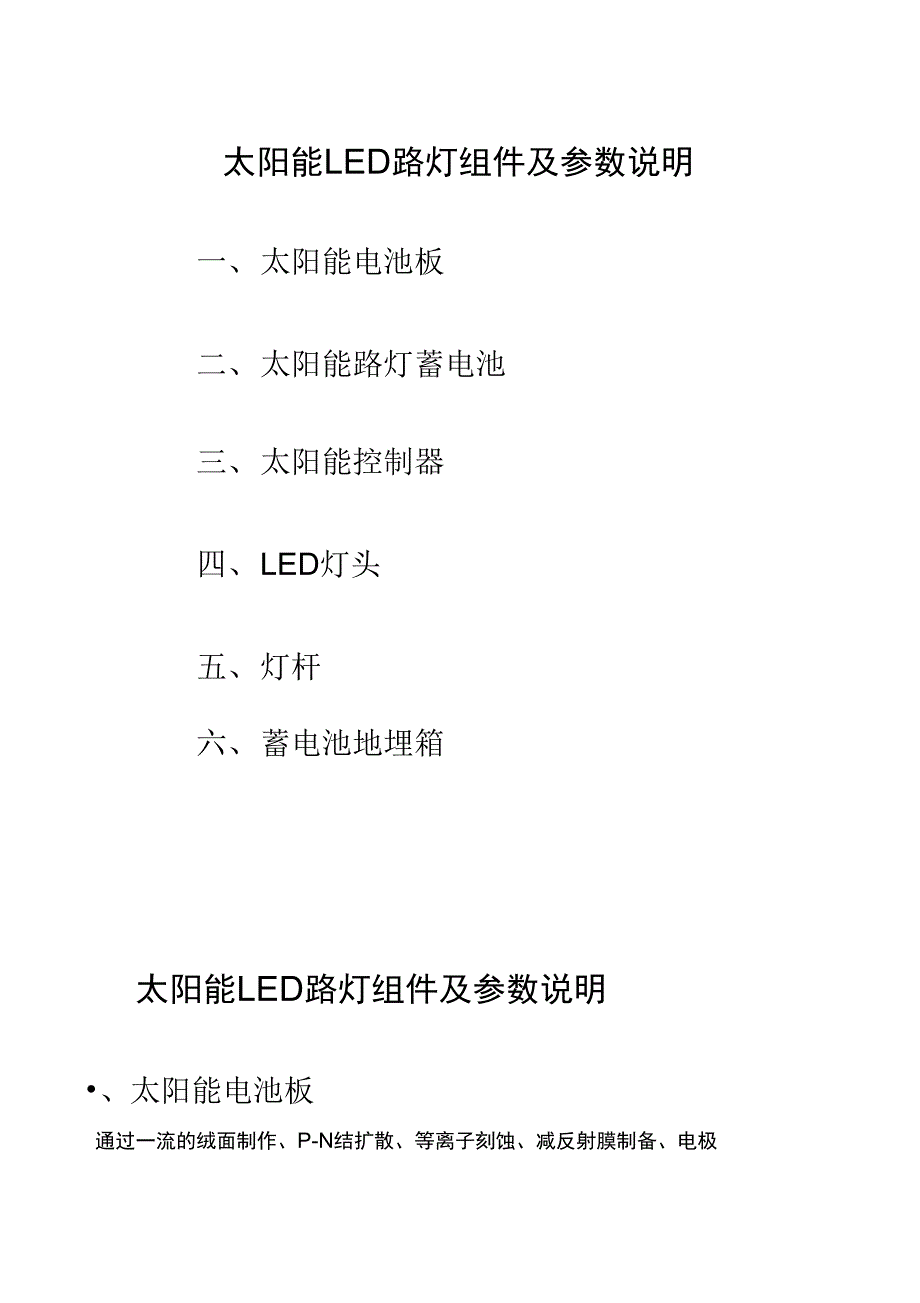

太阳能LED路灯组件及参数说明一、 太阳能电池板二、 太阳能路灯蓄电池三、 太阳能控制器四、 LED灯头五、 灯杆六、 蓄电池地埋箱太阳能LED路灯组件及参数说明•、太阳能电池板通过一流的绒面制作、P-N结扩散、等离子刻蚀、减反射膜制备、电极烧结及层压封装等先进工艺，我们的太阳电池具备了光电转换效率高、使用寿命长、工作稳定可靠等特点，产品达到了高于 16%的平均光电转换效率单晶硅80-100W的技术参数及性能:单晶：单晶硅最大功率：100wp最大工作电压：33.5V最大工作电流：2.99A开路电压：41.5V 开路电流：3.75A太阳能板的尺寸：930x805x35mm(125x125mm cell)最大系统电压：1000V短路电流的温度系数：0.065 ±.015%/ C开路电压的温度系数：-(2.23 ±.1 ) mv/ °C最大功率的温度系数：-(0.5+ -0.05 ) / C最大电流的温度系数：+0.1/ C最大电压的温度系数：-0.38/ C工作温度范围：-40 C〜+85 C功率的公差：±5%太阳能板表面可以承受的最大压力： 30m/s(200kg/sq.m)冰雹压力测试：steel ball fall dow n from 1m height每块太阳能板的重量：10.5kg连接盒类型：PPO , black连接线长度：900mm电池效率：17%输出功率公差：曲％边框材料：Ano dized Alumi num Alloy标准测试条件：AM1.5 100mW/cm2 25 °产品质量保证：3年质保，25年的使用寿命 填充因子：FF75%太能 电池板获得的证书：VDE Pnrt- uAd ZartiilxkDning&inBtltut辭乐.音乐你離活CVrtlflcaW Con*pH;ineeA TU¥*rb. iCertificate4 2■虽■» Bb. LH H MMJ住'丄-.■* jrf-1、太阳能路灯蓄电池太阳能路灯蓄电池是蓄电池在太阳能路灯中的应用，太阳能路灯蓄电池作用是将太阳电池组件产生的电能储存起来,当光照不足或晚上照明的另外一种新能源路灯 .目前采用的太阳能路灯蓄电池最常用的是密封铅酸蓄电池、胶体蓄电池，这是由于他们的免维护，和高 环保被广泛的使用1、太阳能胶体电池性能1•淞性報日干电釁液比fflt 淞电压細也比较脩外脯的故删帧优于鶴林危 无热失捕故,詳克寿命血2•繃坏號；特飜斜和會SU机板台金‘电池的荊桃觸躺腮能力优亂3融电：由于选用检材料曲［百电縉1比重饒电池的自歆电率A0.05-0.06%/天，feJtn 下可朋二年无站充充也*‘电涵瞬低 般繩朋匀顒畑杭後无溉龜问觐 觥可SS貳水平任囂放乱5应温性能好：度・4o询匚谊用干各种坏現的户mj用。
1 ）、胶体蓄电池放电曲线:10#泵列胶体电池CMC 2(皿於电独线1 2V series colloid battery 0 ICIO (A) di^charaina curve12.51211.5111D.60 100 200 300 400 500 000 70(J电理 时同_vo itage(V) tigfmln、1 .&2"年列瞬怖电湘OJ CFO］却职电仔雀2V series colloid battery 0= 1C1 0 (A) diechargirig curve2.12.052出云1 “ 孫詈1 .6 a 1.S50too 200 300 400 500 6Q0 70-0时间time-tminli12V系列2）、胶体蓄电池参数:Bflneiy hAqdduUomkial(V)*1HdlRftCnputiT^ 【EH Ft)■媒raim覚州成h晝豪nn inSHcigri«*mmAVToial MmqMI4*mm1＞恤1测転片tt¥ Stang 憎 Terminals6fMl2G1? 12忸sa祝103|斗1JF2BFM24G122417S他137130B WhIBGFM33G12nW131ttt14011 3NB6FM40GU 40ISC165171175135NB6FM65G12es敬1?4us17522tBt2l7<231na2S.AB1?tooaE32133。
31 SBSFUITOGKW7171»«231F.1hlfr6FM150G12«a170MOMl4««HR6FMJ0QGUzoo522Z4C20钢0NB2、太阳能密封式铅酸蓄电池性能—1~1 ・ I li~i执行标准：GB/T19639.1 -2005The standard:IEC61056-1:20021）、密封性：采用电池槽盖、极柱双重密封设计，确保不漏酸可靠的安全阀可 防止外部空气和尘埃进入电池内部2） 、免维护：H2O再生能力强，密封反应效率高，因此在整个电池的使用过程 中无需补水或加酸维护3） 、安全可靠：特殊的密封结构，无酸液溢出，保证使用设备无腐蚀防爆安全阀及其特殊结构起防爆作用，使电池在整个使用过程中更加安全可靠， 充分保证 了人，机安全3） 、长寿命：计算机精设计的耐腐蚀钙铅锡合金板栅，克服了铅钙合金和普通低锑合金的早期容量衰减的缺陷，使电池的循环寿命和浮充寿命显著延长 ABS耐腐蚀材料的使用和极高的密封反应效率均保证了赛能电池的长寿命4） 、性能高1＞、体重比能量高，内阻小，输出功率高2＞、放电能力：同于采用独特新型合金生产，使本产品的电池内阻极小，充放电能力强3＞、内阻小，大电池放电性能好。
4＞、采用高纯度原材料，严格加工工序生产，将杂质污染降到最低，使得电池的 自放电控制在每个月3%以下（20C）5＞、由于单体电池的内阻、容量、浮充电压一致性好，因此电池在浮充使用状态下无需均衡充电 温度适应性强：可在-30〜50 C下安全使用使用简便：满荷电出厂，无游离电解液，电池可横向放置绿色环保无污染：无漏液、无腐蚀，回收方便，不污染环境3、太阳能蓄电池特点：1） 深循环性能好：特殊的电解液和含锡极板配方，电池的循环性能和深放电恢复 能力优越2） 自放电低：由于选用的材料纯度高，电解液比重低，电池的自放电率比同类产 品低3 ）寿命长：特殊设计和高纯材料保证蓄电池的长寿命4）低温性能好：较宽的使用温度范围，适用于不同环境的户外使用二、太阳能控制器太阳能路灯控制器是公司根据市场需求研发的具有高可靠性的智能型路灯控制器太阳能控制器通过了 IS09001, CE and ROHS 认证可根据用户需求设计主要功能♦自动识别12V/24V电池：♦参数设置采用外接下载方式，性能特点♦负载过流、短路保护、并自动恢复方便♦电池开路关断负载、电池反接保护：安装、维护； ♦电池过放电保护；♦充电管理；浮充、均充； ♦ 防雷击保护♦同时具备时控、光控开关灯功能 ♦产品无铅化（ ROHS）♦同时控制两路灯，可分时点亮、关闭♦产品寿命： MTF》50000h（常温）♦电池状态指示：充电、放电、电量 ♦工作温度：-40〜75度♦机壳密封、防尘灰尘1、 工作原理：太阳能控制器（智能型太阳能充放电控制器 , 太阳能电池控制器），应 用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作，是光 伏系统中非常重要的组件。
本控制器不同于其它的太阳能控制器，增加了 全面的保护功能，使整个太阳能光伏系统高效，安全的运作太阳能控制器，具备先进的人机交互功能，用户可调充电电压2、 工作性能：太阳能控制器适用于所有类型的光电面板及各类型电池， MC（U 微处理控制器）具有PM（脉冲宽频调制）0〜1003可变占空比程序根据电池类型 及充电的实际情况，能从 PV面板提供快速、最佳的充电电压及电流3、适用范围： 太阳能控制器主要用于家庭、商业区、工厂、交通、牧区、太阳能路灯 照明、通信以等太阳能供电系统4、产品功能：? CPU 控制，液晶屏显示? 过载保护?短路保护?反向放电保护?极性反接保护?雷电保护?欠压保护?过充保护?电池停充电压HVD设置?电池欠压停机LVD设置?显示电池容量SOC?负载开机恢复设置?智能化温度补偿?存储累计充电安时数，并在液晶屏显示?存储累计放电安时数，并在液晶屏显示四、LED灯头LED路灯采用先进的大功率LED光源，外型美观，有多项国家专利高光效95-105lm，不刺眼、无眩光，易散热，没有紫外线、红外线、环保节能，是典型 的绿色照明光源1、性能特点：灯体采用高导热系数的铝合金作为散热主体，有科学的配 光结构，通过整体透镜利用光的反射、衍射、折射等特征将光完全整合，按照 60°<120°特定角度，将光均匀的照射在特定的范围之内，实现二次配光，以保证 光的最高利用率；扩大了照明范围，提高了光源发光效率和照度均匀度。
光谱大功率LED路灯，恒定功率输出，防护等级：IP652、适用场所：高速公路、主干道、次干道、隧道、广场、公园、工矿企业3、参数数据:产品型号GR-SAL030-AHXGR-SAL060-AHXGR-SAL090-AHX光源12V LED晶体管使用光源功率30w60w90w色温纯白色6000K光通量3000LM6000LM9000LM垂直照度10LUX17LUX24LUX输入电压12V24V36V电源频率脉冲式充电环境标准联系间隔周期须 3-5天 晴天，对应夏季，冬季不冋工作环境温度环境温度：-20〜65 C 相对湿度：< 90%照明时间每天照明时间8小时 如遇阴雨天，连续阴雨天 3-5天正常工作照明每天照明时间10-14小时，如遇阴雨天，连续阴雨天 7-10天正常工作照明 可按照设计要求制定平均照度/建议高度6M24.1(Lux)18X8(M)6M24.1(Lux)18X8(M)6M25.8(Lux)18X8(M)8M18.8(Lux)20X10(M)8M18.8(Lux)20X10(M)8M24(Lux)20X10(M)10M9.6(Lux)24X12(M)10M18.8 .(Lux)22X11(M)发光角度120°照射范围24*15 米太阳。
