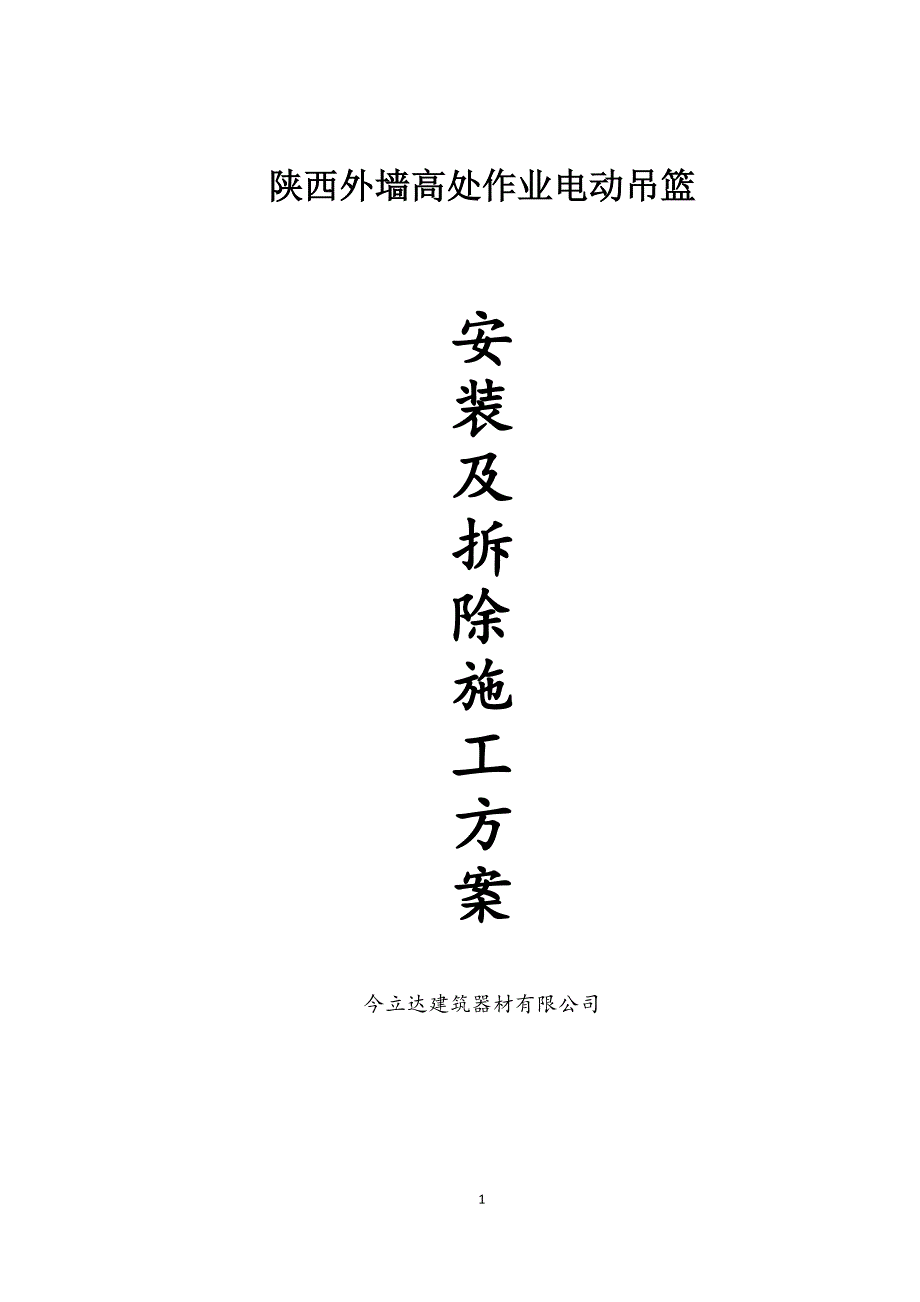

1陕西外墙高处作业电动吊篮安装及拆除施工方案今立达建筑器材有限公司2一、编制依据1、国家和行业颁布的有关现行设计和施工规范及标准2、重庆市建筑工程施工安全操作规程3、中华人民共和国高处吊篮企事业标准 GB19155-20034、机械设计手册5、施工图纸和施工组织设计6、吊篮脚手架的设计制作应符合 JG/T5032-93《高处企事业吊篮》及《编制建筑施工脚手架安全技术的统一规定》 ，并经企业技术负责审核批准二、工程概况1、 工程名称：星辰花园工程2、 工程地点：3、 建设规模：本工程建筑总面积 18229.45 平方米，占地 6229 平方米4、 层数和高度：本建筑地上 6 层，地下 2 层, 局部架空 1 层，建筑高度19.6 米5、 结构形式：本工程地下车库为框架抗震墙结构，地上住宅为砖混结构.建筑设计年限为 50 年6、防火建筑分类及耐火等级：地下二层车库，耐火等级为一级商住楼，耐火等级为二级屋面防水等级为二级抗震设防烈度为 6 度7、项目性质及使用功能组成：住宅三、吊篮简介1、电动吊篮的选型3为本工程选择用今立达建筑器材有限公司生产的 ZLP630 电动吊篮，根据现场施工的实际需要，限制使用荷载为 600kg。
篮筐外形尺寸：宽700mm*高 1100mm，单元长度有 1.5 米、2.5 米、3 米三种尺寸，然后按需要进行拼装，最大长度为 6 米，最小长度为 1.5 米2、电动吊篮主要技术参数：鹏安 ZLP630 型高处作业电动吊篮主要性能参数如下：项目 技术数据 备注额定载荷（KN）600kg 平台尺寸（mm）前栏高 800，后栏高 1100，平台长度 1、2、3、4\5m额定升降速度（ m/min)9-11m/min电机型号 YEJ90L-4 功率（KW）1.7kw*2台电压 380V 提升机制动力矩（N.M）1.5NM*2 台安全锁 型号 CST-20 吊篮额定载荷自4允许冲击力（KN）20锁绳距离（mm）≤100由坠落工况最大悬挑伸出量（mm）1500 加强钢丝绳 φ9.3mmGB8918-1996（国家标准）工作钢丝绳安全钢丝绳 φ8.3mm4*315WFS-8.3（型号）配重比例 根据悬挂伸出量相应变化四、施工准备1、吊篮进场可根据场地大小、分批进场要求现场预备 380V 电源根据现场施工准备，我们开工前组织准备好吊篮机具装置运至现场，组织现场安装、移位人员2、人员准备1）操作人员必须有二人，但不准超过三人，必须系好安全带。
搬运组四人，现场技术指导一人，安全警示一人，电工一人2）操作人员必须身体健康，18 岁以上人员能适应高空作业，经过培训，5掌握吊篮操作有关规定3）操作人员严禁酒后操作吊篮4）操作人员严禁穿拖鞋上吊篮5）操作人员必须熟知《吊篮安装使用规程》6、严禁操作人员违章操作7）人员每天必须清扫吊篮篮体杂物，减轻吊篮自重，以唯安全施工3、人员分工如下：分工 姓名 工作范围安装组 负责安装设备各部件搬抬组 负责将各设备部件运至工作专地技术指导 负责设备安装完毕后的调试工作警戒组 负责设立警戒线及人员疏散工作电工 负责机械设备的安装调试五、吊篮的位置考虑到本工程吊篮安装的实际情况，在 屋面 层适当位置布置悬臂机构，如果部分有特殊造型，造成安装条件复杂，在安装时，根据实际情况钻孔安装吊篮支架， （吊篮拆除后所产生的洞口用蜘蛛人吊具补洞抹平） 如出现吊篮的前支架受地方条件限制放不下，可将前臂支于门窗洞口上（洞口的混凝土标号必须大于等于 C25，宽度必须大于等于 200mm）,下方垫方木，横向加以固定本工程在使用吊篮时，其难点在于吊篮的安装及移位在施工安全上，工作人员在进行工作前，要求施工人员必须佩带好安全绳6和安全帽才可以进行钢丝绳吊篮等安装操作工作。
考虑到本工程吊篮用量，其还应按如下程序进行操作施工1、吊篮平面布置见附图一（吊篮平面布置可根据现场实际需要调整） 2、吊篮工作平台与墙或墙上的突出物的间隙为 100-250mm3、悬挂挑梁外伸长度控制在 1.5m 以内4、将工作平台落地平稳放置；5、将吊篮钢丝绳提升机及安全锁内退出；6、吊篮如需重新拼装、拆装时，应以装饰队的《吊篮拆装流程规范》为准在安装移位作业区附近，应划出安全区，并设置护栏或警示标志移位前，必须做好成品保护，移位人员必须戴好安全带、安全帽、且操作人员必须参加该专项安全技术交底，并保证操作按技术规程和交底要求来操作，严禁地违规操作六、吊篮的安装与拆除吊篮运抵施工现场后，安排好人员进行般及悬挑支架拼接安装工作1、悬挂机构的安装：在层适当位置布置悬臂机构将悬挂机构的零、组件和钢丝绳吊运至顶面后，在平面图标注的位置进行安装安装及调整1、安装地面选择水平、遇有斜面时，在支撑下面用木板靠垫平，将前后座用木楔楔紧固定如安装面是防水保温层时，在前、后座下加垫 5 厘米7厚木板，防止压坏防水保温层面2、可调试悬挂支架的调节支座高度使前梁下侧面略高于窗台及阳台栏杆（若其它障碍物）高度，在可能情况下，在悬挂机构定位后，在前梁伸出端下侧面与窗台面间加垫木块固定。
3、前梁伸出端悬伸长度为 1.3-1.5 米4、前、后座间距离在场地允许情况下，尽量调整至最大距离5、两个支架间距离调整至前梁悬伸端点间距离比悬吊平台长度大 3-5 厘米6、张紧加强钢丝绳时，使前梁略微上翘 3-5 厘米，产生预应力，提高前梁刚度7、装夹具钢丝绳时，绳夹的数量是 3 个， U 形开口在钢丝绳尾端对侧，且方向一致绳夹应从吊装点处开始依次夹紧，并在最后一个绳夹和前一个绳夹间，使钢丝绳有少许拱起8、垂放钢丝绳，将钢丝绳自由盘放在楼面，将绳头仔细抽出后沿墙面缓慢向下滑放钢丝绳子放完后应将缠结的绳小心分开压住，地面多余的钢丝绳仔细盘放扣紧9、悬挂支架定位后，将前、后座脚轮用插销固定10、以河砂为配重，将河沙装入后座的两个配重箱里悬吊平台的安装、调整1、选择平整的地坪做安装面将底板垫高 200 以上平放，各基本节对接处对齐，装上蓝片，低的篮片放于工作面一侧，用螺栓连接，预紧后保证8整个平台框架平直2、将提升机安装在侧篮两端，安装时注意使安全锁支架朝向平台外侧3、装成后均匀坚固全部连接螺栓4、铝合金选调平台用特殊方型垫圈3、安全锁及提升机的安装安全锁和提升机分别安装于悬吊平台两端提升机安装架上的安全锁支架和提升机支承中，安全锁安装时使摆臂滚轮朝向平台内侧。
提升机安装于悬吊平台内，安装时将提升机搬运至悬吊平台内，使提升机背面的矩形凹框对准提升机支承，插入销轴并用锁销锁定后，在提升机箱体上端用二只连接螺栓将提升机固定在提升机安装架的横框上也可以在通电后，在悬吊平台外将工作钢丝绳穿入提升机内，并点动上升按钮将提升机吊入悬吊平台内调直安装，采用后一种方法安装时，须将提升机出绳口处稳妥垫空并在钢丝绳露出出绳口时用手小心将绳引出，防止钢丝绳头部冲击地面而受4、电器箱的安装电器箱安装于悬吊平台中间部位的后（高）栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上电器箱安装于悬吊平台中间部位的后（高）栏片上，电箱门朝向悬吊平台内侧，用二个吊攀将电箱固定在栏片的栏杆上电器箱安装固定后，将电源电缆、电机电缆、操纵开关电缆的接插件插头插入电箱下端的相应插座中（下限位行程开关安装在提升机安装架下部的9安装板上） 各航空插头分别插入电器箱下面对应的插座内，所有航空插头在接插过程中必须对准槽口，保证插接到位，以防止虚接损坏确认无误后连接电源3、提升机、安全、电器箱的安装：七、电动吊篮的移位1）首先将需要移位的吊篮降至平坦的地面上，将地面多余的钢丝绳松开理顺，拆卸钢丝绳重锤，将安全钢丝绳从安全锁内抽出。
将工作绳从提升机内退出，在退出工作钢丝绳时特别要注意地面多余的钢丝绳一定理顺，防止地面多科的钢丝绳缠绕，在提升机的机械退出过程中造成钢丝绳打死强或卡塞在提升机壳内2）钢丝绳全部退出后，将电缆线插头拔开，松开电缆线与吊篮平台的连接完成以上任务后留一人在地面，拦截过往的行人，防止在移位过程中从屋面坠落物体发生砸伤事故，其他人全部到屋面移动支架机构3）移动支架机构时首先要将钢丝绳拉至屋面上，在移支支架机构前首先要搬下一部配重铁（不能全部搬下，每个至少保留 4 块配重铁）以便将支架机构向后搬动，使钢丝绳靠近墙面，以便于工作人员将钢丝绳拉至屋面上4）在需要移动的支架到将要安装的位置其过程中如果没有障碍物，可以将支架直接搬过去，如果有障碍物则需要对支架机构进行解体，拆散后搬10运至将要安装的位置，然后再组装起来，组装支架机构时应注意以下几点：八、电动吊篮的拆除：1、拆除程序：吊篮垂放至地面 → 拆卸生捶 → 抽出安全锁绳 →抽出提升机绳 →关闭电源、断开电缆线与电源的连接 →吊篮平台解体 → 松掉加强绳 →拆卸吊环螺丝、垂放钢丝绳 →垂放安全绳 →垂放电缆线 →卸载配重铁 →支架机构解体2、 拆除过程：（1）与承租方确认报停吊篮，办理报停手续并且通知旗队负责人。
2）将吊篮平台垂放至地面，其停放的地面必须有足够的面积，吊篮必须停稳3）拆卸掉安全钢丝的重锤，将地面多余的钢丝绳放开、须直，抽出安全锁4）将地面多余提升机钢丝绳放开、顺直，按动下降按钮，将提升机钢丝绳全部退出提升机5）关闭操控箱内的电源，切断电缆线与吊篮平台操控箱的连接，并且切断电缆线与电源的连接6）放松加强绳，以便拆卸支架机构各部位螺丝、螺栓7）将垂放钩挂到吊环销轴上，拆卸掉吊环固定螺栓，启动卷扬机，略微向上拉吊环，以便将吊环脱离前悬挑梁，启动卷扬机，缓慢垂放钢丝绳11至地面8）安全绳及电缆线的垂放同上，在垂放前将安全绳及电缆的一端与垂放钩固定8、将配重铁从后支架搬下来，此时将整个支架向后搬动至前悬挑梁缩回至主体内将主架解体，运输至地面。
