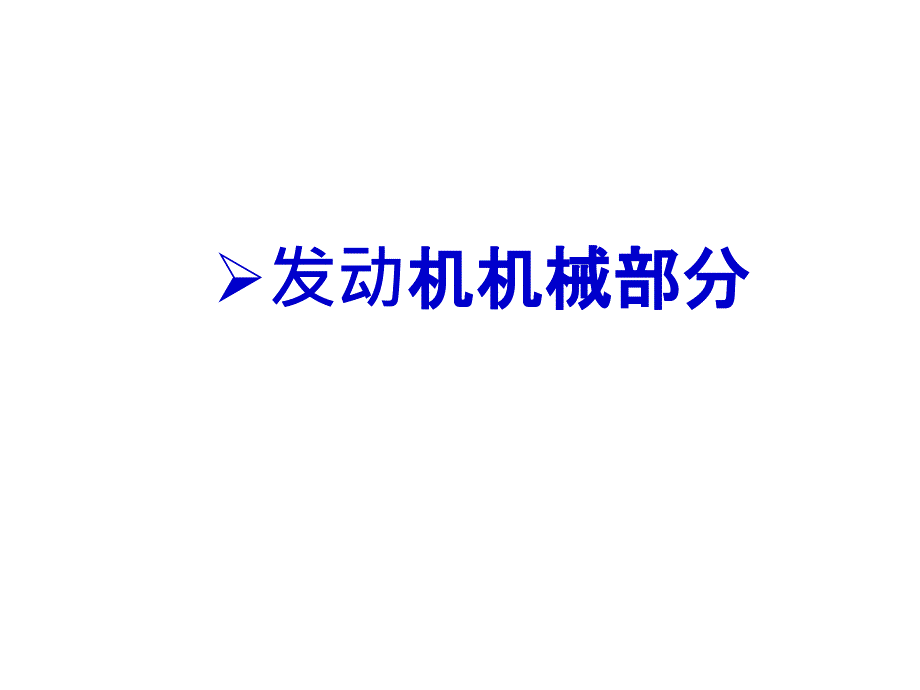

Ø 发动发动机机械部分2. 缸盖3. 螺栓4. 金属垫垫片（具备备减震功 能多层层金属压压制）5. 气缸垫垫气缸垫一旦拆 装，请更换新 的，避免重复 使用请注意 本垫的形状（ 参见上页）Angle : 29°G系列发动机的进、排 气门夹角为35度天语SX4轿车使用的M 系列进、排气门夹角为 29度具备以下特点：1、更有效进气，提高 燃烧效率和发动机功 率 ；2、气门通过凸轮轴驱 动挺杆直接控制，较摇 臂控制装置能大大减 少机械损失塑性（变变形）螺栓用于 :使用提示 :・使用前先检查变检查变形量，确认认能否继续继续使用・使用前先涂抹机油・ 连连杆・ 曲轴轴盖・ 气缸盖气缸盖的紧紧固顺顺序及要求1---10为塑性螺栓，紧固要求：第一次紧固: 20 Nm第四次紧固:顺时针60°第三次紧固:顺时针60°第二次紧固: 40 Nm普通螺栓（弹性变形）22Nm使用极限 : “A” – “B” ，减低噪音， 减少震动动）连 杆1、连杆 2、油孔 3、连杆瓦盖（安装 时请将箭头指向链 条侧） 4、螺帽 5、螺栓 6、连杆瓦 7、油槽连连杆1st tightening: 15 Nm维修极限 (D-d): 0.10mm3rd tightening : 45o 顺时针2nd tightening : 45o 顺时针1. 发电发电机皮带轮带轮 2.水泵皮带轮 3.曲轴皮带轮 4. 压缩压缩机皮带轮带轮 5. 张紧轮张紧轮 6. 轮轱轮轱 7. 橡胶层层 8. 震动层动层皮带轮带轮有效降低噪音和震动正时链条 正时链时链M16发动机采用静音齿形链链传动相应于正时皮带，链条不需 要像带那样张得很紧，所以压轴 力较小；传递功率大，过载能力 强；能在低速重载下较好工作。
链条的结构形式：齿形链、 套筒滚子链齿形链比套筒滚子链工作平 稳、噪声小，承受冲击载荷能力 强，但结构较复杂，成本较高 天语SX4轿车采用齿形链（静音 链条）有效降低噪音，提高传动 效率 静音链条滚针链条滚针链条静音链条在4000RPM至6000RPM时,噪音显 著区别15. TIMING CHAIN (cont.)1. 深蓝蓝色标标2. 三角形标标志 3. 黄色色标标 4. 圆圆点标标志 5. 大约约 60o 6. 大约约30o。
