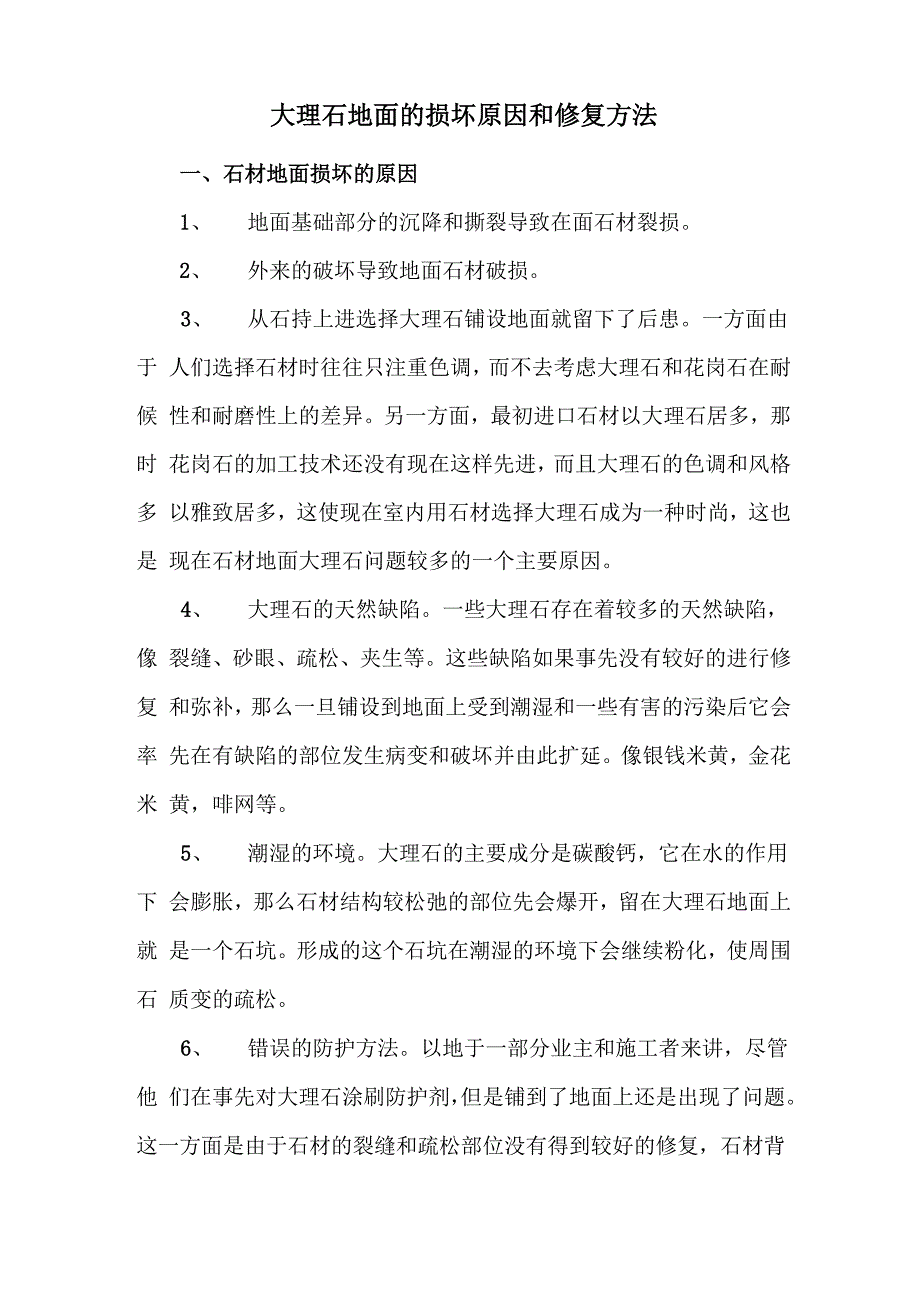

大理石地面的损坏原因和修复方法一、石材地面损坏的原因1、 地面基础部分的沉降和撕裂导致在面石材裂损2、 外来的破坏导致地面石材破损3、 从石持上进选择大理石铺设地面就留下了后患一方面由于 人们选择石材时往往只注重色调，而不去考虑大理石和花岗石在耐候 性和耐磨性上的差异另一方面，最初进口石材以大理石居多，那时 花岗石的加工技术还没有现在这样先进，而且大理石的色调和风格多 以雅致居多，这使现在室内用石材选择大理石成为一种时尚，这也是 现在石材地面大理石问题较多的一个主要原因4、 大理石的天然缺陷一些大理石存在着较多的天然缺陷，像 裂缝、砂眼、疏松、夹生等这些缺陷如果事先没有较好的进行修复 和弥补，那么一旦铺设到地面上受到潮湿和一些有害的污染后它会率 先在有缺陷的部位发生病变和破坏并由此扩延像银钱米黄，金花米 黄，啡网等5、 潮湿的环境大理石的主要成分是碳酸钙，它在水的作用下 会膨胀，那么石材结构较松弛的部位先会爆开，留在大理石地面上就 是一个石坑形成的这个石坑在潮湿的环境下会继续粉化，使周围石 质变的疏松6、 错误的防护方法以地于一部分业主和施工者来讲，尽管他 们在事先对大理石涂刷防护剂，但是铺到了地面上还是出现了问题。
这一方面是由于石材的裂缝和疏松部位没有得到较好的修复，石材背 面由于潮湿产生较大的水压很快的将其破坏另一方面，尽管在大理 石的正面也做了防护，但地面上的水分也会顺着石材的裂缝和疏松部 位进入石材内部，使石材湿度加大，由此形成恶性循环7、磨损破坏了大理石在面的光泽大理石的硬度较低，强度较 差，因此，大理石地面尤其是行为较多的位置很快会丧失光泽如走 郎、门厅、柜台前等二、防止石材地面损坏的对策1、 对以上石材地面损坏原因的化析，我们可以看出除了尽量的 不要选择具有疏松材质的大理石铺设在面外，水是导致石材损坏的一 个主要原因2、 对于解决水的问题，大家都知道要对石材涂刷防护剂，但是 这个办法并不是完全奏效和一劳永逸的我们做了一些测试，地面出 现问题的石材的湿度大都在5%以上，如果石材总是保持这样一个湿 度，即使对裂损和孔洞进行了修补，用不了太久就会在其它部位出现 新的问题这样就出现了杜绝水源的问题实际上许多建筑在一个时 期后地面基础部分是不会存在较大湿度的，也不存在真正的水源，之 所以会使石材长期的保持较大的温度就是前面原因分析时指出的那 样水分在石材里形成了恶性循环，即是了初石材背面的水分和潮湿破 坏了石材，这部分水分在没有完全跑掉时地表上的水又顺着石材的裂 缝和疏松部位跑时石材内，这样循环使水分长期作用在石材里，加上 不正确的地面维护方法导致石材的透气性降低，石材不出问题也是不 可能的。
实际上在这里我们也找到了解决问题的夹键和思路，清除石 材和石材背面的水分，然后修复和弥补石材出现的损坏一堵绝石材再 次受到水的侵害三、石材地面修复方法和材料1、 现场观察在没有对出现问题的石材地面进行修复之前要到 现场进行观察，充分的掌握石材的损坏程度和状况，分析和寻找产生 问题的根源，同时在要注其周围的营业环境，与业主控讨修复作业时 间上的安排这们有利于提交一份充分完整可行的石材修复报告让业 主确认2、 在确定了石材在面的修复方案之后，应该与业主协商找一个 不显要的位置试做一块地面这样一方而检验一下方案的可行性，另 一方面让业主确认修复效果，避免产生一些不必要的纠纷试做这块 地面最好能够观察一段时间，这期间在注意观察石材湿度变化，注意 观察修复部位是否有脱皮和重新出现损坏现象，以使对修复方案进行 相应的修订3、 石材修复和弥补材料DNS石材强化粘合剂系列是一种具有 较强渗透性和活性的高分子树脂应用材料，它以AB双组份形式混合 使用完全透明清澈如水的液体适合对各种颜色的石材进行修复和弥 补处理这些液体被涂刮到有石材缺陷的部位上后，会渗透到石材的 缺损部位里并产生一个化学硬化过程从而和石材的材质硬化成一体。
因为这一过程贯穿在石材的各种缺陷中，如裂隙、裂缝、裂损、孔洞 和疏松等，因而会强化疏松的材质并修复这些缺陷这样石材在经过 磨抛后不仅可以看到完美的修复效果，而且石材仍然保持天然的质感 由于是面石材损坏基本上也是这样一些现象，加上DNS石材强化粘 合剂具有较好的粘合强度和布耐假性，因此这种材料非常适合对出现 损坏的石材地面进行修复处理4、地面石材的修复过程由于室内大理石石材地面出现的损坏 现象较多，在这里我们以使用DNS石材强化粘合剂系列对室内米黄 大理石地面出现的裂损，粉化孔洞和疏松进行弥补和修复为例描述其 过程1) 清洗将要修复的石材地面这些受到损坏的石材裂缝和孔 洞时充满污垢，这时需要用清洗剂彻底的清洗干净清洗剂一定要使 用中性的，否则会增加大理石受损的程度，清洗的过程中要使用较硬 一点的大毛刷再使用吸水机吸净污水这个过程要尽量的快而且有效, 以避免过多的水渗透到石材底层里如果地面涂过腊，还要使用去腊 剂将腊迹清除干净，这个工作要在污垢清洗之前进行注意裂缝和孔 洞里的污垢和蜡迹一定在清洗干净，否则将影响石材强化粘合剂和石 材粘合的程度2) 磨平地面有的石材在面在最初的铺设时出现剪口，那么 首先要在清洗之前对地面进行粗磨以消除拚缝剪口。
另外，它还具有 两个方面的意义，一方面经过粗磨后石材的表面受到破坏，使石材的 微孔完全处于开放状态，将有利于石材的干燥和石材强化粘合剂的渗 透；另一方面，地面石材的孔洞在没有爆开之前先是呈肿胀状态，实 际上这时石材的这一部位表层下是脱皮的空洞，如果这时不进行打磨 将其暴露，那么在其后的对地面修补后磨抛它将会显现出，还需要再 次的修补还有一个现象在注意，有的损坏的地面事先已使用过云石 胶和其它胶修补过，由于这些胶的渗透性和粘合力较差而不能很好的 与石材粘合，都会不同程度的出现脱落或脱皮，这样也需要在清洗工 作之前将这些胶迹清除，以保证地面的整体修复效果3) 晾干或干燥地面在前部分已经强调了水或潮湿对石材的 破坏性，因此尽快而彻底的使清洗后的地面边干就成为修复工作的一 个重要环节除了尽快而又有效的结束清洗过程外，合理的干燥方式， 干燥时间和相关设备是十分重要的干燥方式有多种多样，象自然晾 干，风干，设备干燥等，要根据所处的环境和条件确定干燥时间上 一般来讲相对长一些会使地面干的相对充分些，但往往施工进间上的 要求限制干燥时间自然晾干和风干是非常经济的方便的干燥方式， 但时间需要相对长一些如果时间不允许有过长的干燥时间那么就需 要使用一些干燥设备。
像风机，去湿机或地面加温装置但无论采用 那种装置和设备，最后一定要自然晾置两小时以上，尤其是采用另温 装置，较大的温差会使石材上出现露水理想的地而湿度要控制在 3%以下4) 地面变干后就可以在要修复的地面石材上涂刮DNS石材强 化粘合剂了对于是局部涂刮还是整张板涂刮要看石材的损坏程度 一般的讲如果地面只是局部的不集中的有几块石板出现裂缝，那么可 以直接将石材强化粘合剂涂刮到裂缝部位如果地面石材大面积的出 现裂损和孔洞，那么就需要将地面上所有出现破损了的石板上涂刮石 材强化粘合剂5） DNS石材强化粘合剂系列有多种，主要地在硬化时间和适 合石材种类方面存在差别象米黄大理石出现的裂损和孔洞修复可以 采用H955或H960H955对大理石和花岗石出现的细小裂缝和孔洞 有较好的修复效果，常温下（25度）硬化时间约16个小时H960 对大理石和花岗石大的裂缝和小孔洞有较了的修复效果，常温下（25 度）硬化时间约6小时6） DNS石材强化粘合剂的使用一定要按照供应商提供的使用 说明和配合比例进行操作将混合好的石材强化沾合剂液体泼在地面 上（注意一次不要泼太多，以能涂刮1-2平方米为宜）用铁板刮子薄 薄的在石板上观察第一次涂刮的地面，你会看到裂缝和孔洞部位上的 液体渗透下去了，需要再次补充石材强化粘合剂，方法是将其它部位 多余的液体刮过去或倒些石材裂缝和孔洞渗满石材强化粘合剂。
7） 施工现场要保持空气通畅，如果条件和时间允许，涂刮完 石材强化粘合剂的地面就可以晾置在那里硬化如果条件和时间不允 许，那么就要在涂刮完成后在地面上铺上一层PVC薄膜，这样在其 达到规定的硬化时间80%后就可以在其上走入了8 ）涂刮过石材强化粘合剂的石材地面在粘合剂完全硬化后就 可以对其进行打磨和抛光了打磨时先使用粗号磨块将石材表面上硬 化的石材强化沾合剂磨上，然后就可以按常规的磨抛方式对地面进行 打磨和抛光了（注意，一定在温磨湿抛）对于边角大磨机磨不到的 地方可以使用手持式小磨面进造型磨抛，否则会影响地面的整体效 果9)对地面磨抛完成后要及时的清理干净磨抛时留下的污水 在地面干透后还要对地面进行防护处理，以避免日后石材受潮再次受 到损坏防护剂的选择除了要有好的防水性能外，对于酒店，餐厅， 医院等特殊环境还在考虑其防污防油性能，当然，一定要选择渗透性 防护剂。
