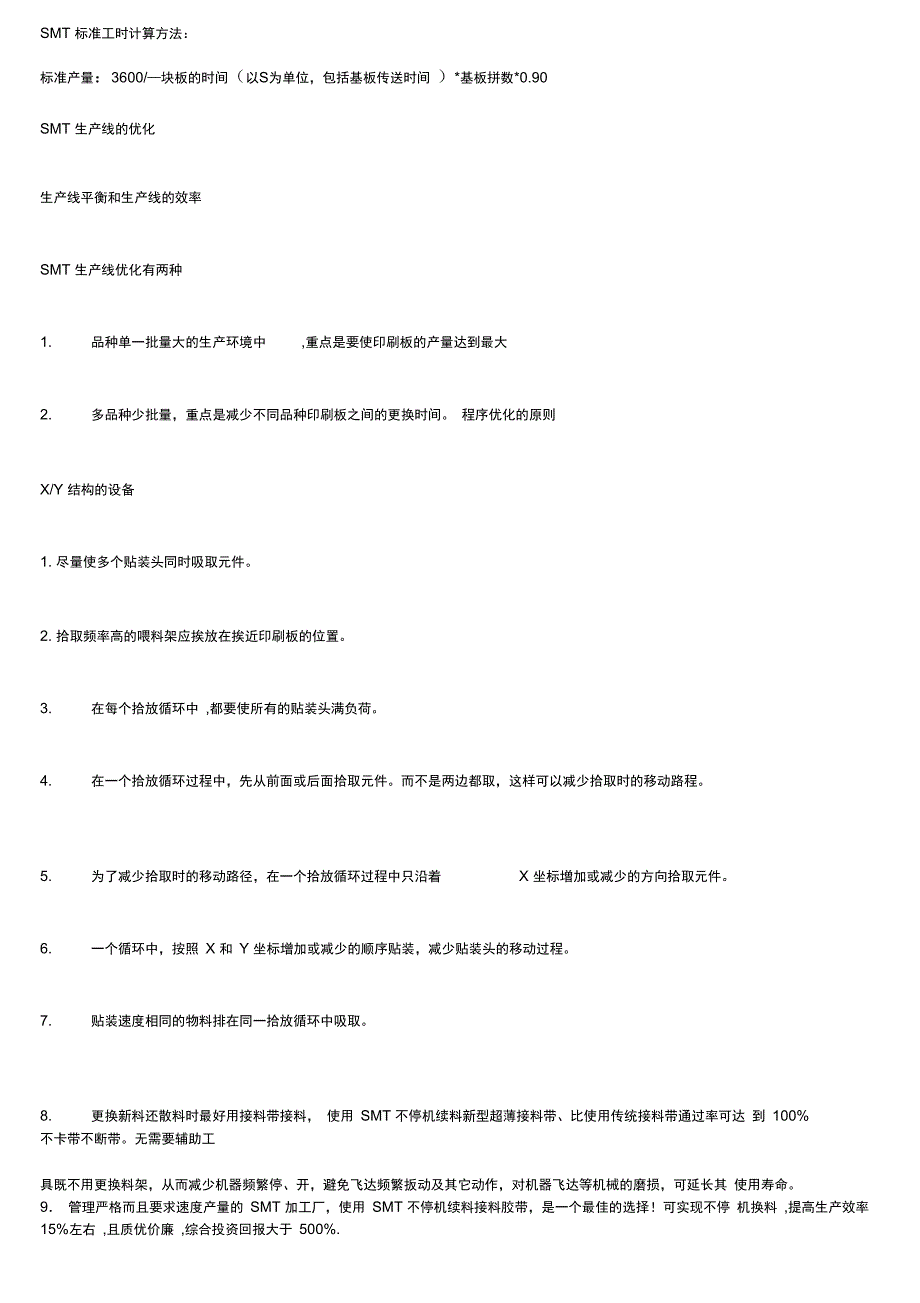

SMT 标准工时计算方法：标准产量：3600/—块板的时间（以S为单位，包括基板传送时间 ）*基板拼数*0.90SMT 生产线的优化生产线平衡和生产线的效率SMT 生产线优化有两种1. 品种单一批量大的生产环境中 ,重点是要使印刷板的产量达到最大2. 多品种少批量，重点是减少不同品种印刷板之间的更换时间 程序优化的原则X/Y 结构的设备1. 尽量使多个贴装头同时吸取元件2. 拾取频率高的喂料架应挨放在挨近印刷板的位置3. 在每个拾放循环中 ,都要使所有的贴装头满负荷4. 在一个拾放循环过程中，先从前面或后面拾取元件而不是两边都取，这样可以减少拾取时的移动路程5. 为了减少拾取时的移动路径，在一个拾放循环过程中只沿着 X 坐标增加或减少的方向拾取元件6. 一个循环中，按照 X 和 Y 坐标增加或减少的顺序贴装，减少贴装头的移动过程7. 贴装速度相同的物料排在同一拾放循环中吸取8. 更换新料还散料时最好用接料带接料， 使用 SMT 不停机续料新型超薄接料带、比使用传统接料带通过率可达 到 100% 不卡带不断带无需要辅助工具既不用更换料架，从而减少机器频繁停、开，避免飞达频繁扳动及其它动作，对机器飞达等机械的磨损，可延长其 使用寿命。
9． 管理严格而且要求速度产量的 SMT 加工厂，使用 SMT 不停机续料接料胶带，是一个最佳的选择！可实现不停 机换料 ,提高生产效率 15%左右 ,且质优价廉 ,综合投资回报大于 500%.（1）提前将要补充的元件装在备用送料器上，缩短换料时间；（2）生产线装配前面批号产品的同时，提前做好生产线下一批号产品的准备工作等等 3）加强对操作员工的培训 SMT 生产线属大生产流水线，产值是以秒来进行计算的而生产的流畅性和产品 的质量除设备与环境因素外，人的因素占有极为重要的成分例如若操作员对设备很熟悉，那么在生产过程中排除问 题所花费时间较少，也可节约生产时间，提高生产效率所以我们格外重视对员工的培训，除了定期进行专业技能培 训外，我们还以一些专业 SMT 书刊为教材组织员工学习，培养对 SMT 的热爱，提高每个人的综合业务水平 4）实施不停机换料针对一些大批量产品， HSP4796L 两个料台同时启用，减少换料停机时间 GSM1 或者AC 系列机器使用量较多的元件使用多个供料器， 在一个供料器上元件用完时会自动转到另一供料器上取料， 这时可取 出空供料器进行元件补充提高 smt 贴片机贴装效率的方法发布时间： 10-06-21 来源： 点击量： 1537 字段选择：大 中 小提高 smt 贴片机贴装效率的方法如何提高 smt 贴片机的贴装速度，相信很多 smt 行业朋友都遇到过这样的问题。
贴片机是在不对器件和基础板造成任何损坏的情况下，稳定、快速、完整、正确地吸取器件，并快速准确地将器件贴 装在指定位置上，目前已广泛应用于军工、家电、通讯、计算机等行业SMT 设备在选购时主要考虑其贴装精度与贴装速度， 在实际使用过程中， 为了有效提高产品质量、 降低有利于产成本、 提高生产效率，则如何提高和保持 SMT 设备贴装率是摆在使用者面前的首要课题一：贴装率的含义贴装率是指在一定时间内器件实际贴装数与吸数之比，即：贴装率=x 100%吸着数 其中总弃件数是指吸着错误数、识别错误数、立片数、丢失数等，而识别错误又分器件规格尺寸错误与器件光学识别 不良两种贴片机无论是小型机、中型机、大型机，也无论是中速机，高速机，它们主要都是由器件贮运装置、 XY 工作台、贴装头以及控制系统组成贴装头是贴片机的核心和关键部件，贴装头一般有固定头和旋转头之分，固定一般多头排列， 少则 1 个，多则 8 个，可同时或单独取件，旋转头又分在水平面内旋转与在垂直面内旋转A :器件吸起吸嘴吸起高度切换B: 0 I 旋转（土 90'C:器件光学识别D :器件姿态检测0 2 旋转（± 90'）E:贴装器件/吸嘴高度切换F: 0 3 旋转（± 180' -0 ）吸嘴原点检测不良品排除G:吸嘴转换H :吸嘴号码检测 根据贴片机从取件贴装整个流程，就单纯从设备方面来看，在正确设置吸嘴取件高度、取件位吸嘴中心与供料器相对 位置情况下， 影响设备贴装率的主要因素是在取件位置， 根据设备统计的生产信息情报， 其影响占整个影响因素的 80% 以上。
而造成的原因有: 一方面是器件贮运装置上的供料器， 另一方面是吸嘴， 两者中供料器的影片中 60％左右， 40% 左右是由于吸嘴污染所造成二、 smt 贴片机供料器的影响 供料器的影响主人集中在供料异常 供料器的驱动方式有马达驱动、机械式驱动以及气缸驱动等几种，这里以机械式驱动为例，说明供料器对贴装率的影 响:1:驱动部分磨损 机械式驱动地靠凸轮主轴驱动供料机构，迅速敲找供料器的击找臂，通过连杆使与之连接的棘轮带动元器件编带前进 一个进距，同时带动塑料卷带盘将编带上的塑料带帽离，吸嘴下降完成取件动作但由于供料机构高速访问供料器， 经长时间的使用之后，供料器的棘爪磨损严重，造成棘爪不能驱动卷带盘塑料带正常剥离，使吸嘴不能完成取件工作 因此在安装编带前应仔细检查供料器，对棘爪轮已磨损的供料器应立即修复，不能修复的应及时更换2:供料器结构件变形 由于长期使用或操作工操作不当，其压带盖板、顶针、弹簧及其它运动机构产生变形、锈蚀等，从而导致器件吸偏、 立片或者吸不到器件，因此应定期检查，发现问题及时处理，以免造成器件的大量浪费，同时在安装共料器应正确、 牢固地安装在供料部平台上，特别是无供料器高度检测的设备，否则可能会造成供料器或设备损坏。
3:供料器润滑不良 一般对供料器的维护与保养，很容易被忽略，但定期的清洁、清洗、加油润滑是必不可少的工作三、 smt 贴片机吸嘴的影响 吸嘴也是影响贴装率的又一重要因素，造成的原因有内部原因，也有外部原因1:内部原因 一方面是真空负压不足，吸嘴取件前自动转换贴装头上的机械阀，由吹气转换为真它吸附，产生一定的负压，当吸取 部品后，负压传感器检测值在一定范围内时，机器正常，反之吸着不良一般在取件位到贴装位吸嘴处的负压应至少 在400mm H g以上，当贴装大器件负压应在 70mmHg以上，因此应定期清洗真空泵内的过滤器，以保证足够的负压;同时应定期的检查负压检测传感器的工作状态另一方面是贴装头上的过滤器及吸嘴上的过滤器因周围环境或气源不 纯净被污染堵塞而发黑因此该过滤器应定期更换，一般吸嘴上的过滤器至少应半个月更换一次，贴装头上的过滤器 应至少半年更换一次，以保证气流的通畅2:外部原因 一方面是气源回路泄压，如橡胶气管老化、破裂，密封件老化、磨损以及吸嘴长时间使用后磨损等，另一方面是因胶 粘剂或外部环境中的粉尘，特别是纸编带包装的元器件在切断之后产生的大量废屑，造成吸嘴堵，因此因每日检查吸 嘴的洁净程度，随时监控制吸嘴的取件情况，对堵塞或取件不良的吸嘴应及时清洗或更换，以保证良好的状态，同时 在安装吸嘴时，必须保证正确、牢固的安装，否则会造成吸嘴或设备的损坏。
四: smt 贴片机器件检测系统器件检测系统是贴装精度与贴装正确性的必要保证分为器件光识别系统与器件姿态检测1:光学识别系统是固定安装的一个光学摄像系统，它是在贴装头的旋转过程中经摄像头识别元器件外形轮廓从而光学 成像，同时把相对于摄像机的器件中心位置和旋转角度测量并记录下来，传递给传动控制系统，从而进行 XY 坐标位置偏差与0角度偏差的补偿，其优点在于精确性与可适用于各种规格形状器件的灵活性它有反射识别方式以器件电 极为识别依据，识别精度不受吸嘴大小的影响，一般 SOP、QFP、BGA 、PLCC 等器件采用反射识别方式而透射识别方式是以元件外形为识别依据，识别精度受吸嘴尺寸的影响当吸嘴形大于器件轮廓时，识别图像中有吸嘴的轮廓 由于光学摄像系统的光源经过一段时间使用之后，光照强度会逐渐下降，因光照强度与固态摄像转换的灰度值成正比， 灰度值越大，则数字图像越清晰所以随着光源光照强度的减小，灰度值也随之减小，但机器内存储的灰度值不会自 动随着光源光照强度的减小而减小，则当灰度值低于一定值时，图像就无法识别，因此必须定期进行校正检测①重新 示校②调整光圈焦距灰度值才会与光源光照强度成正比当光源光强度弱到无法识别器件时，就必须更换光源，同 时应定期清洗镜头、玻璃片以及反光板上的灰尘与器件，以防因灰尘或器件影响光源强度，导致识别不良发生；另一 方面还必须正确设置摄像机的有关初始数据。
2：整件姿态检测是通过安装在机架上的线性传感器，从器件的横向作高速扫描以检测器件的吸着状态，并准确检测器 件的厚度，当部品库内设定的厚度值与实测值超出允许的误差范围时，会出现厚度检测不良，导致部品损耗因此正 确设置部品库内器件的数据以及厚度检测控制顺的基准数据是至关重要的，必须经常复测器件的厚度同时应经常对 线性传感器进行清洁，以防止粘附其上的粉尘、杂物、油污等器件的厚度及吸着状态的检测五、 smt 贴片机器件编带不良 设备贴装正确率是一个多因素共同作用的结果，除设备自身的原因以外，器件编带不良对其也产生极大的影响，主要 表现在：A :齿孔间距误差较大B :器件形状欠佳C:编带方孔形状不规则或太大，从而导致器件被挂住或横向翻转D :纸带与塑料热压带粘力过大，不能正常剥离，或器件被粘在底带上E:器件底部有油污六:基础管理 如何利用好性能优良的设备，使之创造最大限度的利润，是企业追求的目标，如何才能实现目标，主要靠科学的管理 方法:A :建立定期的员工培训制度，提高员工素质人是企业的灵魂，是企业创业与发展的根本所在因此必须注重员工队伍的技能培训与思想观念的培训，应能熟练、 正确地操作设备，正确安装、使用供料器，定时维护、保养设备、才能有效地保证产品质量，降低物耗，提高生产效 率。
B :建立定期的设备维护保养计划推进 TPM 管理，实行预防性能维护与检修，从而减少设备因临时故障面停机的时间，追求最大限度的设备利用效率C:健全设备维修档案① ：维修记录记录故障发生的现象，分析过程，处理情况，备件更换等② ：维备件更换记录分析备件更换的原因，备件更换周期，减少备件积压资金，降低生产成本D :健全设备运行档案① :设备运行状态及时登录表② :设备运行状态一览表③ :运行状态监控图④ :维修工当班设备运行状态监控图⑤ :设备月运行状一览表⑥ :设备月运行状态总结表七: smt 贴片机常见故障 1:当出现故障时，建议按如下思路来解决问题:A :详细分析设备的工作顺序及它们之间的逻辑关系B : 了解故障发生的部位、环节及其程度，以及有无异常声音 C: 了解故障发生前的操作过程D :是否发生在特定的贴装头、吸嘴上E:是否发生在特定的器件上F:是否发生在特定的批量上G:是否发生在特定的时刻2：常见故障的分析A :元器件贴装偏移主要指元器件贴装在 PCB 上之后，在 X-Y 出现位置偏移，其产生的原因如下:（1） : PCB 板的原因a: PCB 板曲翘度超出设备允许范围 上翘最大 1.2MM ，下曲最大 0.5MM 。
b:支撑销高度不一致，致使印制板支撑不平整c：工作台支撑平台平面度不良d：电路板布线精度低、一致性差，特别是批量与批量之间差异大2） :贴装吸嘴吸着气压过低，在取件及贴装应在 400mmHG 以上 3）:贴装时吹气压力异常4）:胶粘剂、焊锡膏涂布量异常或偏离导致元件贴装时或焊接时位置发生漂移，过少导致元。
