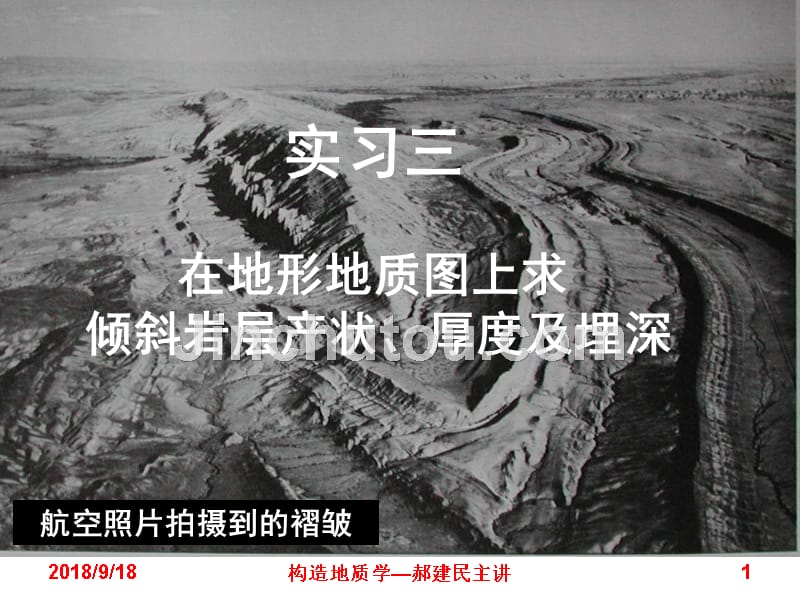

2018/9/18,构造地质学—郝建民主讲,1,航空照片拍摄到的褶皱,实习三 在地形地质图上求倾斜岩层产状、厚度及埋深,2018/9/18,构造地质学—郝建民主讲,2,一、在地形地质图上求岩层产状要素的方法 （相邻等高线法） 此法适用于大比例尺地形地质图上，而且在测定范围内，岩层产状稳定，无小褶皱或断层干扰求解原理2018/9/18,构造地质学—郝建民主讲,3,如右图：当一倾斜岩层面(S)被两个（或以上）等高线所截时，则角BAC即为该倾斜岩层的倾角其中，BC为等高线差距，AC为在平面上两等高线间的平距S,当倾斜岩层界线与多条地形等高线相交时求岩层倾角示意图,2018/9/18,构造地质学—郝建民主讲,4,在地形地质图上，地形等高线与地质界线的交点是该地质界面与相应海拔水平面的交点在大地水准面上的投影点,某地的地形地质图,1︰5000,C-P界面与海拔为700m的水平面的交点在大地水准面的投影点,,,2018/9/18,构造地质学—郝建民主讲,5,操作方法 1. 把同一地质界线与同一地形等高线的两个交点连线，该连线就是该海拔走向线在水平面的投影线,C-P界面上700m高走向线在大地水准面的投影线,600m高走向线在大地水准面的投影线,,,,,2018/9/18,构造地质学—郝建民主讲,6,2. 作两条不同海拔走向线的投影线的垂线，该垂线就是该岩层真倾斜线在大地水准面上的投影线,C-P界面上真倾斜线在大地水准面的投影线,海拔降低方向就是岩层的真倾向,,,2018/9/18,构造地质学—郝建民主讲,7,3. 以任意垂足为端点，在走向线上按比例截取两条走向线的海拔差，得直角三角形，海拔差边所对应的锐角就是岩层倾角,截取N点使ON=100m，得Rt∆DON，海拔差边（ON）所对应的锐角就是岩层倾角,,2018/9/18,构造地质学—郝建民主讲,8,练习：求“凌河地形地质图” 倾斜地质界面的产状,D2/C1界面,C1/C2界面,C2/C3界面,P1/P2界面,2018/9/18,构造地质学—郝建民主讲,9,2018/9/18,构造地质学—郝建民主讲,10,,,,,,a,,D2/C1界面,171∠26,2018/9/18,构造地质学—郝建民主讲,11,C1/C2界面,181∠25,184∠23,180∠29,2018/9/18,构造地质学—郝建民主讲,12,C2/C3界面,C3/P1界面,179∠31,174∠32,2018/9/18,构造地质学—郝建民主讲,13,P1/P2界面,180∠34,2018/9/18,构造地质学—郝建民主讲,14,二、三点法求产状 已知一个面上三个点的埋深，求岩层的产状。
1.前提：a.有一张大比例尺地质图；b.在一定范围内岩层平直；c.研究区没有断层、褶皱干扰；d.至少知道三点的埋深，且三点不共线2018/9/18,构造地质学—郝建民主讲,15,2.原理：（1）在同一倾斜岩层的最高点与最低点的连线上可以找到一点，其高程与中间点的高程相同，连接二点就可以得到倾斜岩层的走向线；（2）过最高点或最低点作一走向线，由于知道两走向线之间的距离和高差，从而就可以求出倾斜岩层的产状2018/9/18,构造地质学—郝建民主讲,16,三点法要点：如下图，最高点A和最低点C之间的连线上，必有一点与B点等高的D点，作走向线DB，过C点或A点作出另一走向线，余者就是前述的在地形地质图上求岩层产状问题（略）2018/9/18,构造地质学—郝建民主讲,17,2018/9/18,构造地质学—郝建民主讲,18,松溪地区地质图（1：2000）,2018/9/18,构造地质学—郝建民主讲,19,,,,,,2018/9/18,构造地质学—郝建民主讲,20,,,,三、编制倾斜岩层地质图,已知三个出露点，确定煤层在地表的出露界线,2018/9/18,构造地质学—郝建民主讲,21,将已知三点连接起来,确定其所在的倾斜层面（明确煤层平面）,,,,2018/9/18,构造地质学—郝建民主讲,22,2018/9/18,构造地质学—郝建民主讲,23,放线距,在一个层面平整、产状稳定的倾斜岩层层面上，作出一系列同一等高距的不同高度的走向线，这些走向线的水平投影为间距相等的平行线。
这些投影线间的平距就是放线距在同比例尺地质图上，放线距与岩层倾角成反比倾角缓，放线距长；倾角陡，放线距小2018/9/18,构造地质学—郝建民主讲,24,某一岩层面上按一定的高程间距，作出一系列不同高程的走向线 走向线与其相应的地形等高线的交点，也就是该层面的出露点 把这些点依次由低到高或由高到低用平滑的曲线连起来，即可绘出该层面的露头界线编图原理,2018/9/18,构造地质学—郝建民主讲,25,交点依次连线,2018/9/18,构造地质学—郝建民主讲,26,定量确定地质界线的出露情况,根据所求出的地层产状（走向、倾向和倾角），可以作出等间距、不同海拔标高的一系列走向线； 这些走向线与相同海拔标高地形等高线的交点，即为地层在不同地点的出露点； 将相邻的交点用圆滑的曲线连接起来，即可得到目标岩层或矿层的出露线,2018/9/18,构造地质学—郝建民主讲,27,四、求地面某一点处倾斜岩层的埋深 1.前提：a.有一张大比例尺地质图；b.在一定范围内岩层产状稳定；c.研究区没有断层、褶皱干扰；2.实例：如图,已知矿层的产状为90∠30，求矿层在B点的埋深200,300,A,B,B”,,,,A,B’,B”,,B,α,α,BB’-高程差 B’B”由产状确定,2018/9/18,构造地质学—郝建民主讲,28,倾斜岩层的埋藏深度,2018/9/18,构造地质学—郝建民主讲,29,岩层埋藏深度和地层倾角之间关系示意图,例：已知A井、C井处的高程，A井钻遇M层顶面的深度AB＝H，地层倾角为a，地层厚度为T，求C处钻遇M顶面和底面的深度 顶面深度CE＝A、C两地高程差＋H（A处钻遇深度）＋OE（＝OBtga） 底面深度＝CE＋EF（地层的铅直深度）＝CE＋T/cosa,求地下某层的深度,2018/9/18,构造地质学—郝建民主讲,30,五、在地形地质图上求倾斜岩层厚度,1、 平地倾斜岩层厚度：若同一等高线与某一岩层顶底界线都相交，则可认为两条走向线之间的地面是水平的。
地面与岩层面的交角为α关键：在平面图中做出两个岩层面,,,,,,α,,d,建造RT三角形ABO,2018/9/18,构造地质学—郝建民主讲,31,2、斜坡倾斜岩层厚度：不同高度的等高线分别与岩层的顶底面相交，即两走向间的地面不水平的情况下，求倾斜岩层的厚度存在三种情况：,（1）地面坡向与岩层倾向相反,地面与岩层夹角为α+β,建造RT三角形AB’B’’和Rt三角形AB’B,然后作BO//AB’’,2018/9/18,构造地质学—郝建民主讲,32,（2）地面坡向与岩层倾向相同，并且岩层倾角大于地面坡角，求其岩层厚度,,,,B’,A,B,,,地面与岩层夹角为α-β,,α,β,,B’’,α,建造RT三角形AB’B’’和Rt三角形AB’B,然后作BO//AB’’,2018/9/18,构造地质学—郝建民主讲,33,（3）地面坡向与岩层倾向相同，并且岩层倾角小于地面坡角，求其岩层厚度,地面与岩层夹角为β-α,建造RT三角形AB’B’’和Rt三角形AB’B,然后作BO//AB’’,2018/9/18,构造地质学—郝建民主讲,34,课堂练习：求凌河地区地形地质图中的C1厚度答案140米）,2018/9/18,构造地质学—郝建民主讲,35,2018/9/18,构造地质学—郝建民主讲,36,作业（见实习指导书第7页）,1. 在凌河地形地质图上求下石炭统（C1）顶面或底面的产状； 在望洋岗地质图上求断层面的产状。
在松溪地形图上：①已知某赤铁矿层为一倾斜矿层，产状稳定，有三个钻孔各见矿深度为：ZK2为60m，ZK3为40m，ZK4为80m，用三点法求该矿层的产状；（先分别求出其矿层顶面标高，然后再用三点法求矿层顶面产状）②在设计钻孔ZK9处预计打多少米可达该矿层顶面？(提示：钻孔中铁矿层顶面高程等于钻孔地面位置高程减去见矿深度) （答案：①N6W，34E ；②200米左右）,2018/9/18,构造地质学—郝建民主讲,37,,140m,100m,130m,,,,,130m,,,,,,a,,,,,,,,,2018/9/18,构造地质学—郝建民主讲,38,,140m,100m,130m,,,,,130m,,,,,,a,,,,,,,,,,,,,A,E,H,,埋深=HE+(220-100),。
