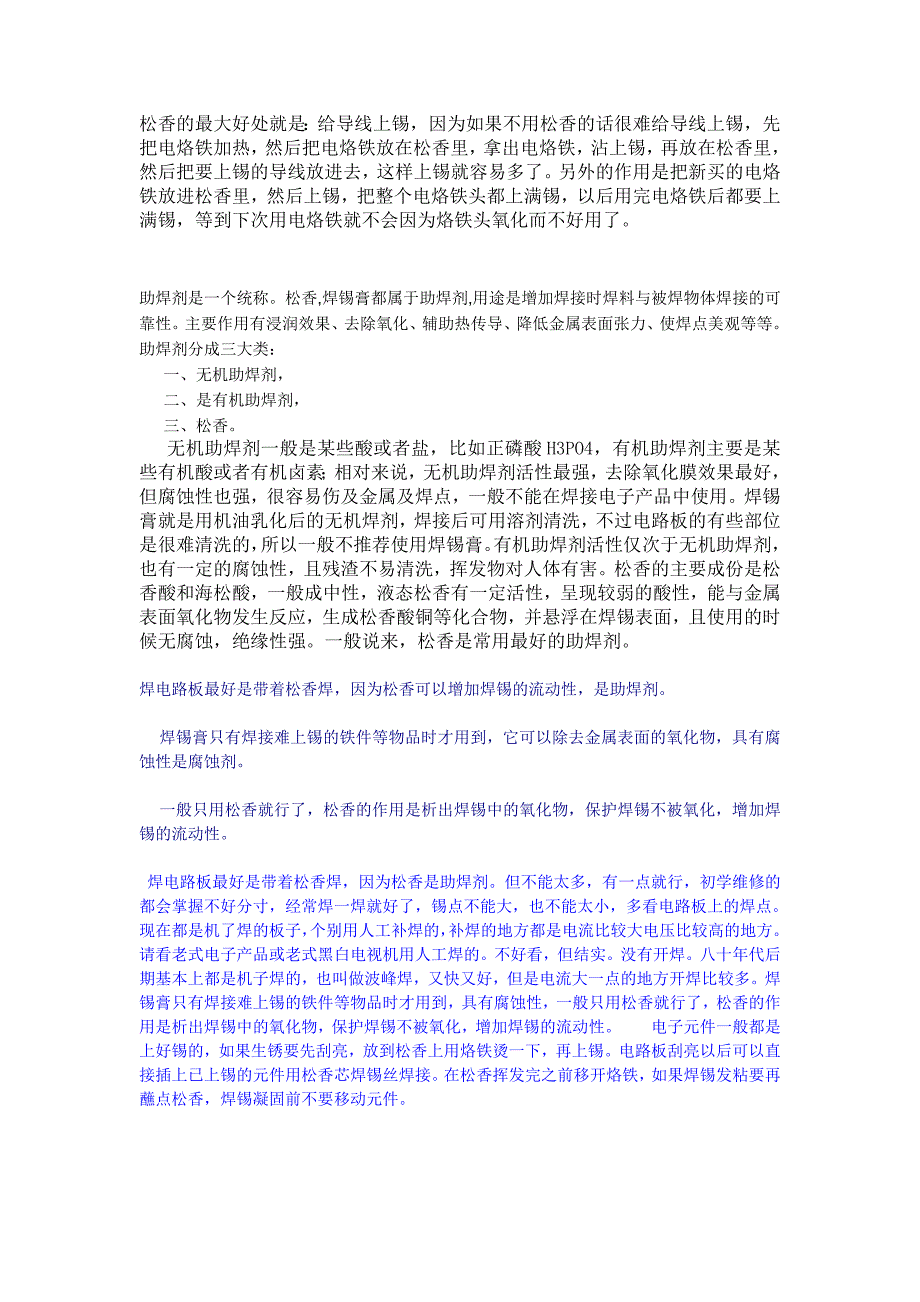

松香的最大好处就是：给导线上锡，因为如果不用松香的话很难给导线上锡， 先把电烙铁加热，然后把电烙铁放在松香里，拿出电烙铁，沾上锡，再放在松 香里，然后把要上锡的导线放进去，这样上锡就容易多了另外的作用是把新 买的电烙铁放进松香里，然后上锡，把整个电烙铁头都上满锡，以后用完电烙 铁后都要上满锡，等到下次用电烙铁就不会因为烙铁头氧化而不好用了助焊剂是一个统称松香,焊锡膏都属于助焊剂,用途是增加焊接时焊料与被焊物体焊接的可靠性主要作用有浸润效果、去除氧化、辅助热传导、降低金属表面张力、使焊点美观等等助焊剂分成三大类：一、无机助焊剂，二、是有机助焊剂，三、松香无机助焊剂一般是某些酸或者盐，比如正磷酸 H3PO4，有机助焊剂主要是某 些有机酸或者有机卤素；相对来说，无机助焊剂活性最强，去除氧化膜效果最 好，但腐蚀性也强，很容易伤及金属及焊点，一般不能在焊接电子产品中使用 焊锡膏就是用机油乳化后的无机焊剂，焊接后可用溶剂清洗，不过电路板的 有些部位是很难清洗的，所以一般不推荐使用焊锡膏有机助焊剂活性仅次于 无机助焊剂，也有一定的腐蚀性，且残渣不易清洗，挥发物对人体有害松香 的主要成份是松香酸和海松酸，一般成中性，液态松香有一定活性，呈现较弱 的酸性，能与金属表面氧化物发生反应，生成松香酸铜等化合物，并悬浮在焊 锡表面，且使用的时候无腐蚀，绝缘性强。
一般说来，松香是常用最好的助焊 剂焊电路板最好是带着松香焊，因为松香可以增加焊锡的流动性，是助焊剂 焊锡膏只有焊接难上锡的铁件等物品时才用到，它可以除去金属表面的氧化物，具有腐 蚀性是腐蚀剂一般只用松香就行了，松香的作用是析出焊锡中的氧化物，保护焊锡不被氧化，增加焊 锡的流动性焊电路板最好是带着松香焊，因为松香是助焊剂但不能太多，有一点就行，初学维修的 都会掌握不好分寸，经常焊一焊就好了，锡点不能大，也不能太小，多看电路板上的焊点 现在都是机了焊的板子，个别用人工补焊的，补焊的地方都是电流比较大电压比较高的 地方请看老式电子产品或老式黑白电视机用人工焊的不好看，但结实没有开焊八 十年代后期基本上都是机子焊的，也叫做波峰焊，又快又好，但是电流大一点的地方开焊 比较多焊锡膏只有焊接难上锡的铁件等物品时才用到，具有腐蚀性，一般只用松香就行 了，松香的作用是析出焊锡中的氧化物，保护焊锡不被氧化，增加焊锡的流动性 电 子元件一般都是上好锡的，如果生锈要先刮亮，放到松香上用烙铁烫一下，再上锡电路 板刮亮以后可以直接插上已上锡的元件用松香芯焊锡丝焊接在松香挥发完之前移开烙铁 ，如果焊锡发粘要再蘸点松香，焊锡凝固前不要移动元件。
助焊剂的作用概括来讲主要有“辅助热传导”、“去除氧化物”、“降低被焊接材质表面张力”、“去除被焊接材质表面油污、增大焊接面积”、“防止再氧化”等几个方面，在这几个方面中比较关键的作用有两个就是：“去除氧化物”与“降低被焊接材质表面张力” 严格讲焊锡膏是用来焊接面积较大的金属件的，比如汤婆子、白铁铅桶什么的， 在烙铁接触的一霎那，焊锡膏因烙铁的高温接触会产生气体，被焊接的金属表 面污垢被迅速去除，所以比较容易“上锡”，但危害性也是大的，本身呈酸性， 对焊点周围金属有腐蚀性，这是其次最大的缺点，在高温下和膏体相互作用 会产生水状液体，其导电性能比水要强很多，因此，对焊点距离很近的电子线 路并不合适电烙铁一般分为内热式、外热式和速热式，功率由 20W、25W，大至几百瓦 购买和选用时要注意，外热式电烙铁制造工艺复杂、效率低、价格高，速热式 的由于大变压器拿在手上，操作困难；内热式电烙铁结构简单，热效率高，轻 巧灵活，当为首选用作装修晶体管、IC 类收录音机、电视机，作普通电路实 验，一般以 20W 为宜，修理真空管类机器，如胆机、旧式仪器，以 35W 为宜， 外热式的则为 45W，焊大变压器的接线、金属底板上的接地干线，则采用内热 式 50W、外热式 75W，还有一些功率更大的场合。
电烙铁的功率选择一定要得 当，否则，预定目标会泡汤自动恒温电烙铁尽管零件多，维修难，价格高， 但它能保证焊点质量，特别是做电路实验和修理大量印制板时，用起来效果很 好生产线上使用的电烙铁，采取自动调压的方法恒温，费用可能会低些有 的地区市电不稳，烙铁经常烧得不蘸锡，或温度不够、焊不动，为保证钎焊质 量，就只有使用自动恒温系列烙铁，或配置调压系统仅是温度偏高，串降压 电阻也行应该储存几把电烙铁，以供不同场合需要使用别人用过的电烙铁，或买 二手市场的烙铁，一定要注重质量、反复检查、宁缺勿滥市面上粗制滥造的 产品很多，应该有所认识和提防，否则，会把性命搭上电烙铁提倡专用，一 般不应该公用和混用烙铁头的形状有多种多样，选择的要点是，能经常保持一定的焊锡，能快 速有效地熔化接头上的焊锡，不产生虚焊、搭锡、挂锡，焊点无毛刺，不烫坏 板子和元件机器上的焊点崭新锃亮，则烙铁头的 何 截面可大些，用扁平或 椭圆头，传热快自然操作利索锡面氧化层较厚，烙铁头相对要尖些，便于突 破元器件密度大，需要选用对应尖细的铁合金头，避免烫伤和搭锡装拆 IC 块，常使用特殊形状的烙铁头有时因为焊不到，和避免烫坏塑料件，选用弯 烙铁头。
当然，也要看各人的操作习惯和嗜好内热式电烙铁上锡，刚锉好的烙铁头不一定能蘸锡，因为通电加热，金属 表面又氧化了，这时可以把锉过的表面涂了松香，或浸在松香里，放在锡块上 磨，锡融化后就在下边的硬木或环氧板上拖着锡珠磨，这样蘸锡相当可靠一 边加热一边烙铁头，这样容易蘸锡，但也很危险，万一烙铁质量不可靠，会发 生意外不要把烙铁头前端都蘸满锡，否则，也会搭锡而恒温烙铁的铁合金头是镀锡的，普通方法不能行成足够厚的锡合金层，不蘸锡了只有换新蘸锡 不好的烙铁，常常给修理带来巨大的麻烦电烙铁的握法基本有两种，一种是满把抓住手柄，实握，初学者都这种方 法，能够做到心应手;另一种是头子朝下，象拿钢笔一样，虚握，老资格都这样 拿，虚握操作时速度快，效率高，特别是装拆小型元器件当然，生产线上也 有跟着设计文件来的其他拿法不能让头发和电线绞在一起，手汗大的，要带 上手套焊接操作电源插头，手一定要捏牢绝缘部分，用力适度，防止松脱、 损坏和伤害每天要用的电烙铁，应该加装电源开关，而不是操作接插件烙 铁头别长时间浸在助焊剂里，其他部位不能碰到助焊剂不能使用其他腐蚀性 很强的化工产品作助焊剂松香属于经典助焊剂，也有性能更好的新型液态焊 剂，只是价格稍贵。
松香盒应采用层压板或硬木板制作，为了搪锡的热效率， 一般不使用金属材料掌握焊接应该多进行练习，对各种型号的烙铁都要有实 际操作最好有老师傅指导，把各种零件、元器件、焊片、接线端子，都试着 焊一些刮脚、蘸锡、搪锡，一定要非常娴熟，多练会使功夫变扎实充分运 用松香，会使焊接可靠、美观焊锡完全凝固后，焊点才能受力，否则一定虚 焊拆零件时，烙铁应该往锡多的地方靠，这样传热快装配时，焊锡丝应该 往印板铜箔或接线端子上送，往烙铁上送,常发生虚焊有的地方，为了焊接强 度，焊锡要多用点，有时为了减少整机重量，则焊锡要少用焊接前烙铁要预 热，通电时间短，温度不够不要焊接；操作完毕要及时切断电源，也不要用断 电后的余热焊接普通电烙铁应该放在带散热器的支架上，不焊时避免升温过高，焊接时减 小热波动，延长烙铁寿命保障焊接质量烙铁等不能随便乱放，避免烫坏物品， 引起火灾，同时，也给工作带来麻烦有时想象和规律并不一致，小功率烙铁 因为热量不够，焊的时间长，把机器烫坏了，而功率稍大些，热量充足，一会 而就焊好了，焊点反而接受的热能量小，不会损坏类似的道理很多，要在实 践中反复推敲，慢慢领悟电烙铁的电源应采用单相三线制，并且要装有漏电 自动开关，或接在工作台的隔离电源上，人生安全不是儿戏。
在经常焊接 IC 的 场合，应采用低压 24V、12V 的烙铁，避免感应静电损坏 MOS 器件内热式 的烙铁头，壁厚要保证，要有一段实心的铜柱，以确保储能足够质量的紫铜， 才便于热量的贮存和传输，避免烙铁心发出的热量，焊接时不够用，烙铁头钉 在焊点上；不焊时又太多，氧化铜层层剥落电烙铁匹配使用，基本没有氧化 屑，在大多数情况下，是要及时清理氧化物的烙铁头变薄变细变短，都要及 时更换电烙铁的电源线应使用花线，与塑料线相比，织物耐烫，橡胶受热时气味 大，能提醒人电烙铁使用了一段时间，特别是频繁使用后，要更换电源线， 或适当截短后重新联结，防止根部内部折段电烙铁坏了，修理时一定要细心 压紧螺丝未松，千万不能旋动烙铁手柄内热式电热心最易折段，外热式烙铁 心穿管用力稍猛，引线就会拉脱，更换时要掌握好各螺丝必须拧得恰到好处， 焊接的一定焊牢，小瓷管一定要穿，压紧螺丝下的绝缘套管不能漏装，内部短 路绝不是闹着玩儿的电烙铁要保持干燥，避免摔落和敲击，定期测定绝缘， 发现情况及时处理制造水平不过关的人们，千万不要盲目自制电烙铁，这方面的教训太多。
