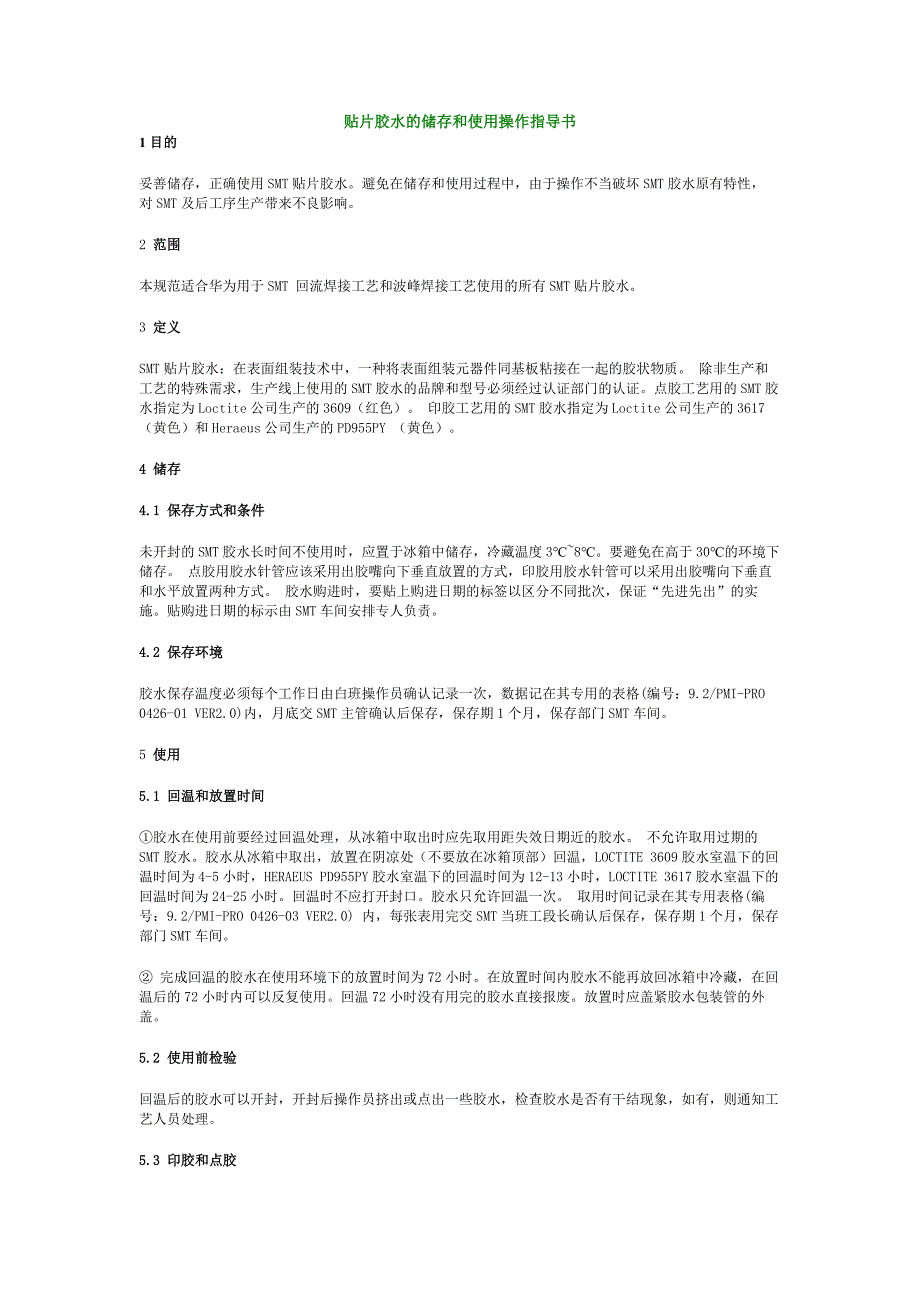

贴片胶水的储存和使用操作指导书 1 目的 妥善储存，正确使用 SMT 贴片胶水避免在储存和使用过程中，由于操作不当破坏 SMT 胶水原有特性，对SMT 及后工序生产带来不良影响 2 范围 本规范适合华为用于 SMT 回流焊接工艺和波峰焊接工艺使用的所有 SMT 贴片胶水 3 定义 SMT 贴片胶水：在表面组装技术中，一种将表面组装元器件同基板粘接在一起的胶状物质 除非生产和工艺的特殊需求，生产线上使用的 SMT 胶水的品牌和型号必须经过认证部门的认证点胶工艺用的 SMT 胶水指定为 Loctite 公司生产的 3609（红色） 印胶工艺用的 SMT 胶水指定为 Loctite 公司生产的3617（黄色）和 Heraeus 公司生产的 PD955PY （黄色） 4 储存 4.1 保存方式和条件 未开封的 SMT 胶水长时间不使用时，应置于冰箱中储存，冷藏温度 3℃~8℃要避免在高于 30℃的环境下储存 点胶用胶水针管应该采用出胶嘴向下垂直放置的方式，印胶用胶水针管可以采用出胶嘴向下垂直和水平放置两种方式 胶水购进时，要贴上购进日期的标签以区分不同批次，保证“先进先出”的实施贴购进日期的标示由 SMT 车间安排专人负责。
4.2 保存环境 胶水保存温度必须每个工作日由白班操作员确认记录一次，数据记在其专用的表格(编号：9.2/PMI-PRO 0426-01 VER2.0)内，月底交 SMT 主管确认后保存，保存期 1 个月，保存部门 SMT 车间 5 使用 5.1 回温和放置时间 ①胶水在使用前要经过回温处理，从冰箱中取出时应先取用距失效日期近的胶水 不允许取用过期的SMT 胶水胶水从冰箱中取出，放置在阴凉处（不要放在冰箱顶部）回温，LOCTITE 3609 胶水室温下的回温时间为 4-5 小时，HERAEUS PD955PY 胶水室温下的回温时间为 12-13 小时，LOCTITE 3617 胶水室温下的回温时间为 24-25 小时回温时不应打开封口胶水只允许回温一次 取用时间记录在其专用表格(编号：9.2/PMI-PRO 0426-03 VER2.0) 内，每张表用完交 SMT 当班工段长确认后保存，保存期 1 个月，保存部门SMT 车间 ② 完成回温的胶水在使用环境下的放置时间为 72 小时在放置时间内胶水不能再放回冰箱中冷藏，在回温后的 72 小时内可以反复使用回温 72 小时没有用完的胶水直接报废。
放置时应盖紧胶水包装管的外盖5.2 使用前检验 回温后的胶水可以开封，开封后操作员挤出或点出一些胶水，检查胶水是否有干结现象，如有，则通知工艺人员处理 5.3 印胶和点胶 5.3.1 添加胶水 印胶添加胶水时应采用“少量多次”的办法，避免胶水吸潮和粘着性能改变印刷一定数量的印制板后，添加胶水，维持印刷胶水柱直径约 6mm 5.3.2 过程控制 ① 印刷方式可以采用单向印刷，也可以采用往返印刷印胶时每隔 30 分钟手工擦洗钢网一次清洗剂采用丙酮印刷后检查印刷效果，若有少胶，焊盘被胶水污染等异常，点胶后检查胶点少胶，拉尖拖尾和偏位等异常要通知相关人员来解决 ②不同型号的胶水不能混用，更换不同型号的胶水时，应采用丙酮彻底清洗钢网、刮刀和针嘴 清洗后的钢网、刮刀和针嘴完全凉干后，才能再次使用 ③施胶后的印制板，要求半小时之内完成贴片，从开始贴片到该面的固化，要求 2 小时内完成 ④印胶不工作时，胶水在钢网上的停留时间不应超过 60 分钟超过 60 分钟，应将胶水回收到专用的废品箱中，直接报废生产完成后，留在钢网上的残余胶水直接报废，回收到专用的废品箱中清洗钢网和刮刀，点胶不工作时，胶水针管在点胶机上的停留时间不应超过 30 分钟。
超过 30 分钟，应将胶水针管取下，清洗针嘴 5.3.3 清洗 5.3.3.1 针嘴清洗 从点胶机上取下针嘴后，在 10 分钟内必须清洗针嘴和点胶头清洗步骤如下： ①使用外径同针嘴内径大约相等尺寸的钢丝，从针嘴大端穿入，从另一端穿出，清除针嘴内部的残胶 ②使用钝头探针清除点胶头内死角的残胶 ③用压缩空气从针嘴大端注气，净化针嘴内部的残胶操作时用布或纸握住针嘴，防止残胶飞溅 ④向小超声清洗机中注入丙酮溶剂，深度为 2cm将针嘴和点胶头浸泡在丙酮溶剂中，超声清洗 10 分钟丙酮溶剂变成红色后，倒掉丙酮溶剂，注入新的丙酮溶剂，重复超声清洗，直到丙酮溶剂不再变色为止 ⑤取出针嘴，用布或纸握住针嘴，压缩空气从针嘴大端注气，使丙酮溶剂挥发掉，握针嘴的布或纸上没有可见残胶，并在灯光照射下，用放大镜观察针嘴内壁光亮，则认为清洗干净否则重新清洗 5.3.3.2 钢网和刮刀的清洗 从印刷机上取下钢网和刮刀后，在 10 分钟内必须清洗钢网和刮刀清洗步骤如下： ①用干净、无纤维白色棉布粘上丙酮溶剂后，立刻擦洗钢网和刮刀，严禁将丙酮直接倾倒在钢网上，避免溶剂将钢片四周的绷网布浸湿 ②白色棉布变成黄色后，更换棉布，重复步骤①，直到白色棉布不变色为止。
③用压缩空气吹掉钢网开口内和刮刀上的胶水和丙酮溶剂 ④在灯光照射下，用放大镜观察钢网开口内壁光亮，则认为清洗干净否则重新清洗 5.3.3.3 胶点图形损坏的 PCB 的清洗 ①用干净、无纤维白色棉布粘上丙酮溶剂后，立刻擦洗胶点图形损坏的 PCB白色棉布变成黄色（LOCTITE 3617 和 PD 955 PY）或红色（LOCTITE 3609）后，更换棉布，重复步骤①，直到白色棉布不变色为止 ②用压缩空气吹掉 PCB 上和过孔内的胶水和丙酮溶剂 ③PCB 上和过孔内的丙酮溶剂彻底挥发后，再进行第二次施胶 5.3.3.4 清洗注意事项 ①粘有残胶的针嘴放入丙酮溶剂中的浸泡时间不要超过 30 分钟绝对不允许将针嘴放入丙酮溶剂中浸泡作为保存针嘴的手段 ②清洗时操作员一定要戴上手套和眼镜，胶水不要触及皮肤和眼睛 如果触及皮肤，必须用肥皂和清水清洗特别是在用餐之前，一定要洗掉手上粘有的胶水如果胶水接触到眼睛，必须立刻用清水冲洗 20 分钟，并给予适当的治疗 ③沾有胶水的手套、布、纸和用完胶水的瓶要扔入专用的化学废品箱中 5.4 返修 用电烙铁 将已固化的胶点加热到 100℃以上，去掉元器件，对胶点继续加热， 同时用工具清除胶点处的残胶。
6 防火措施 胶水会燃烧使用和储存时应避开火源如果一旦着火，可使用二氧化碳和干粉灭火器灭火。
