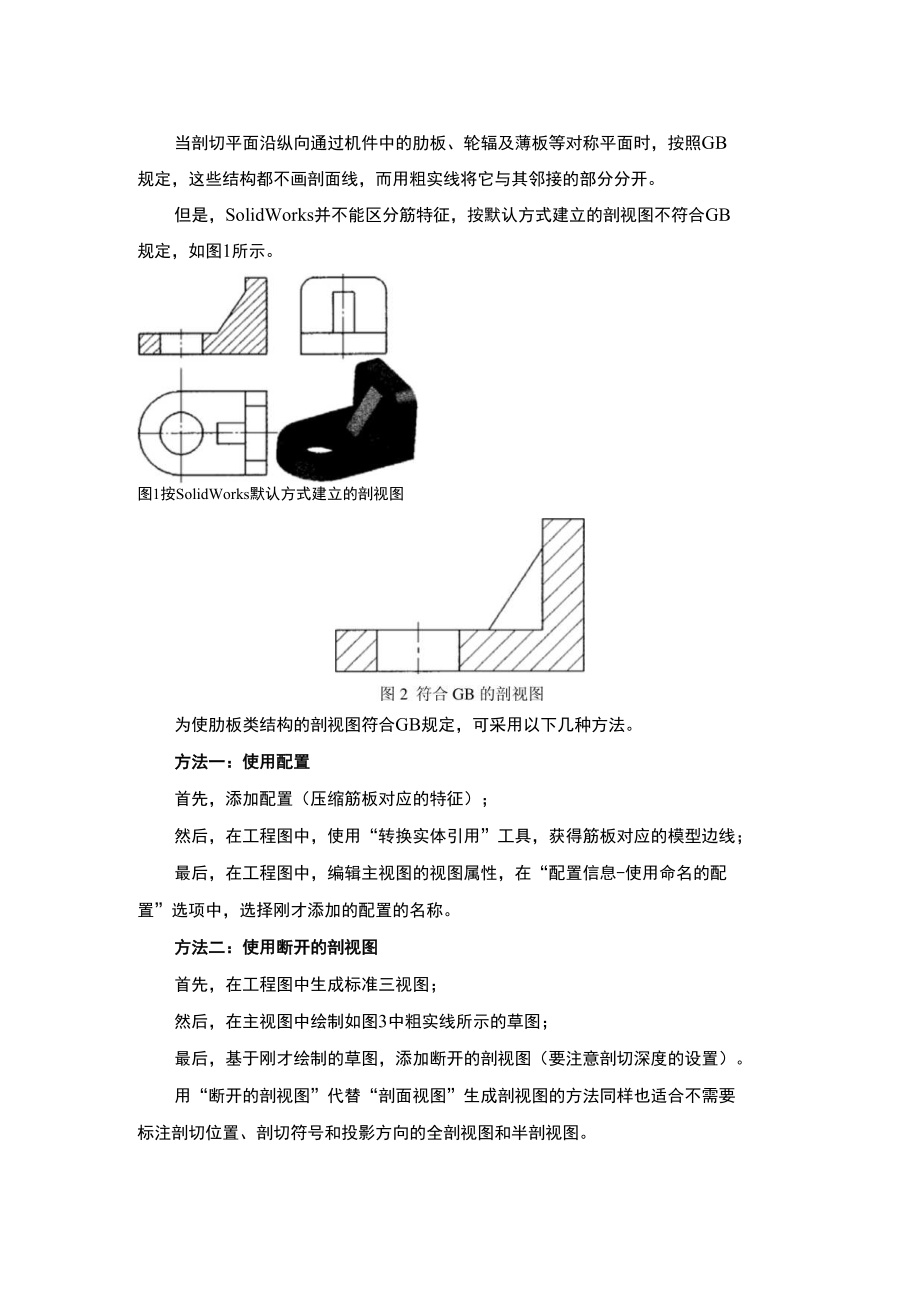

当剖切平面沿纵向通过机件中的肋板、轮辐及薄板等对称平面时，按照GB 规定，这些结构都不画剖面线，而用粗实线将它与其邻接的部分分开但是，SolidWorks并不能区分筋特征，按默认方式建立的剖视图不符合GB 规定，如图1所示图1按SolidWorks默认方式建立的剖视图为使肋板类结构的剖视图符合GB规定，可采用以下几种方法方法一：使用配置首先，添加配置（压缩筋板对应的特征）；然后，在工程图中，使用“转换实体引用”工具，获得筋板对应的模型边线；最后，在工程图中，编辑主视图的视图属性，在“配置信息-使用命名的配 置”选项中，选择刚才添加的配置的名称方法二：使用断开的剖视图首先，在工程图中生成标准三视图；然后，在主视图中绘制如图3中粗实线所示的草图；最后，基于刚才绘制的草图，添加断开的剖视图（要注意剖切深度的设置）用“断开的剖视图”代替“剖面视图”生成剖视图的方法同样也适合不需要 标注剖切位置、剖切符号和投影方向的全剖视图和半剖视图图3断开的剖视图的剖切范围方法三：不合并多实体首先，在肋板类结构的三维建模过程中，在建立筋板特征时，取消“合并结 果”选项（这样得到的模型中存在两个实体，筋板是独立的实体）；然后，绘制剖视图（由于存在两个实体，在绘制剖视图时，剖面线会自动分 为两个部分）；最后，删除筋板特征上的剖面线（选中剖面线，在弹出的属性管理器中去掉 “材质剖面线”前面的对勾，选中“无”选项）。
方法四：使用装配将整个肋板类结构看成一个装配体，筋板为其中单独的零件在绘制剖视图 时，在“剖面范围”的“排除的零部件”中选择不需要进行剖切的筋板即可方法五：手工处理剖面线（也很方便）首先，添加剖视图；然后，删除自动生成的剖面线；最后，手动添加剖面线方法六：绕开法绕开法适合于简单的回转体零件如图4所示的带轮，其处理方法为： 首先，在主视图中绘制和竖直中心线成一定角度（如15度）的剖切线，并 基于此剖切线绘制剖视图；接着，使用“旋转”命令（选中视图，单击鼠标右键），把剖视图调正（剖 切出来的视图是倾斜的）；然后，解除剖视图和主视图之间原有的对齐关系，重新添加对齐关系，将剖 视图移到合适的位置上，得到如图4所示的剖视图；最后，将之前添加的剖切线和角度尺寸放置在合适的图层中，将其隐藏，从 而得到如图5所示符号GB的剖视图图5带轮符号国家标准的剖视图。
