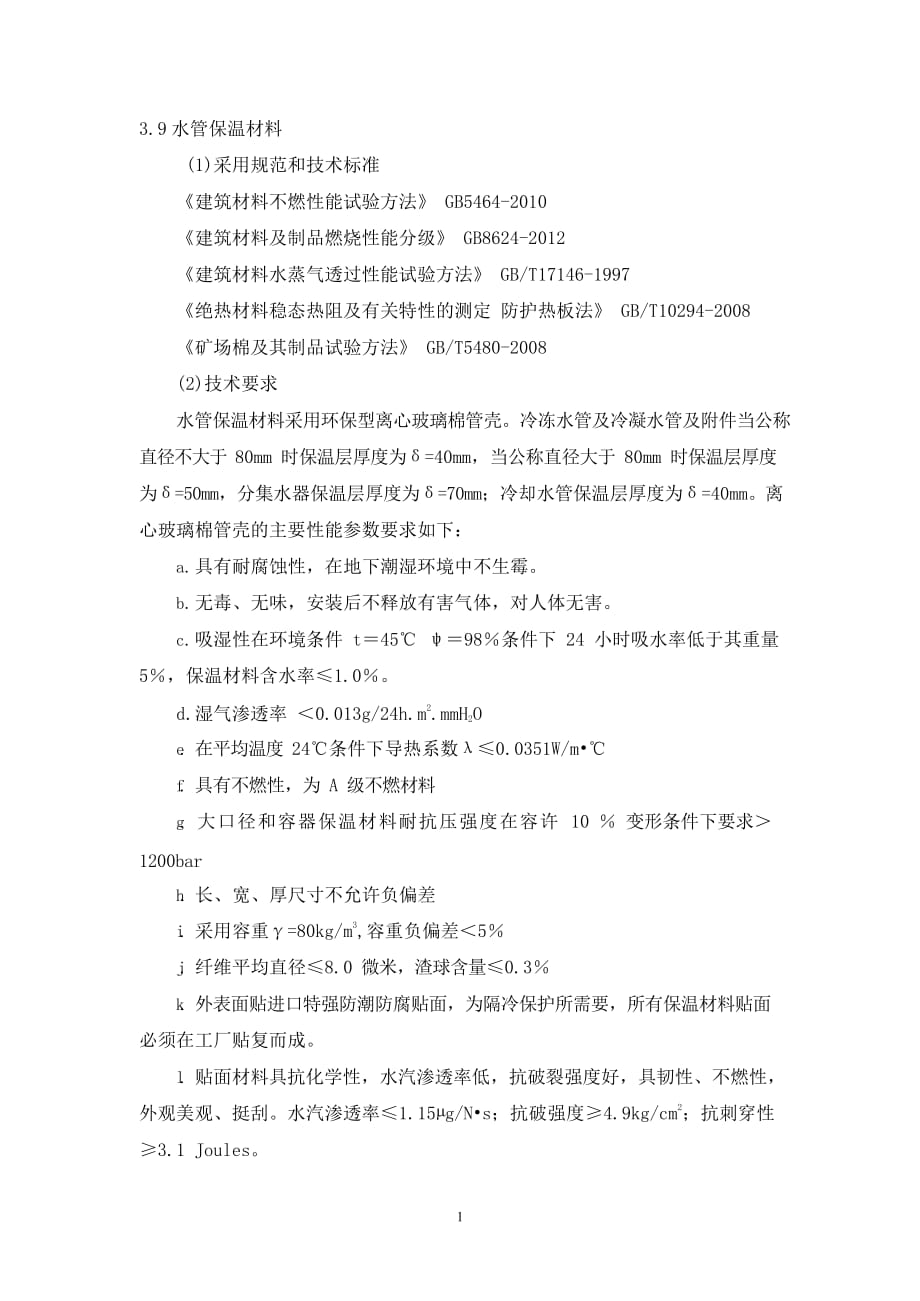

3.9 水管保温材料 (1)采用规范和技术标准 《建筑材料不燃性能试验方法》 GB5464-2010 《建筑材料及制品燃烧性能分级》 GB8624-2012 《建筑材料水蒸气透过性能试验方法》 GB/T17146-1997 《绝热材料稳态热阻及有关特性的测定 防护热板法》 GB/T10294-2008 《矿场棉及其制品试验方法》 GB/T5480-2008 (2)技术要求 水管保温材料采用环保型离心玻璃棉管壳冷冻水管及冷凝水管及附件当公称直径不大于 80mm 时保温层厚度为δ=40mm，当公称直径大于 80mm 时保温层厚度为δ=50mm，分集水器保温层厚度为δ=70mm；冷却水管保温层厚度为δ=40mm离心玻璃棉管壳的主要性能参数要求如下： a. 具有耐腐蚀性，在地下潮湿环境中不生霉 b. 无毒、无味，安装后不释放有害气体，对人体无害 c. 吸湿性在环境条件 t＝45℃ ψ＝98％条件下 24 小时吸水率低于其重量5％，保温材料含水率≤1.0％ d.湿气渗透率 ＜0.013g/24h.m2.mmH2O e. 在平均温度 24℃条件下导热系数λ≤0.0351W/m•℃ f. 具有不燃性，为 A 级不燃材料 g. 大口径和容器保温材料耐抗压强度在容许 10 ％ 变形条件下要求＞ 1200bar h. 长、宽、厚尺寸不允许负偏差 i. 采用容重γ=80kg/m3,容重负偏差＜5％ j. 纤维平均直径≤8.0 微米，渣球含量≤0.3％ k. 外表面贴进口特强防潮防腐贴面，为隔冷保护所需要，所有保温材料贴面必须在工厂贴复而成。
l. 贴面材料具抗化学性，水汽渗透率低，抗破裂强度好，具韧性、不燃性， 外观美观、挺刮水汽渗透率≤1.15g/N•s；抗破强度≥4.9kg/cm2；抗刺穿性≥3.1 Joules 2(3)保温材料供应商应提供资料 由国家防火建筑材料质量监督检验单位出具的燃烧性能等级报告 由建筑工程质量监督检验权威单位出具的导热系数报告和其它物理性能检测报告 （2） 管道防结露 站厅、站台内所有给水管道和压力污水及废水管道均采用防结露措施，采用硅酸镁保温管壳、厚度为 30mm，外包 PAP 复合卷材 主要技术要求 1） 保温材料具有耐腐蚀性、要求无化学反应，具不燃性，为 A 级不燃材料 2） 保温材料烧失量为 4.5～6弹性恢复率为 100℃时 98％ 3） 保温材料抗拉强度为 0.8～1Kg 4） 保温材料吸潮率为 5～10％ 5）保温材料导热系数 0.036～0.06 。
