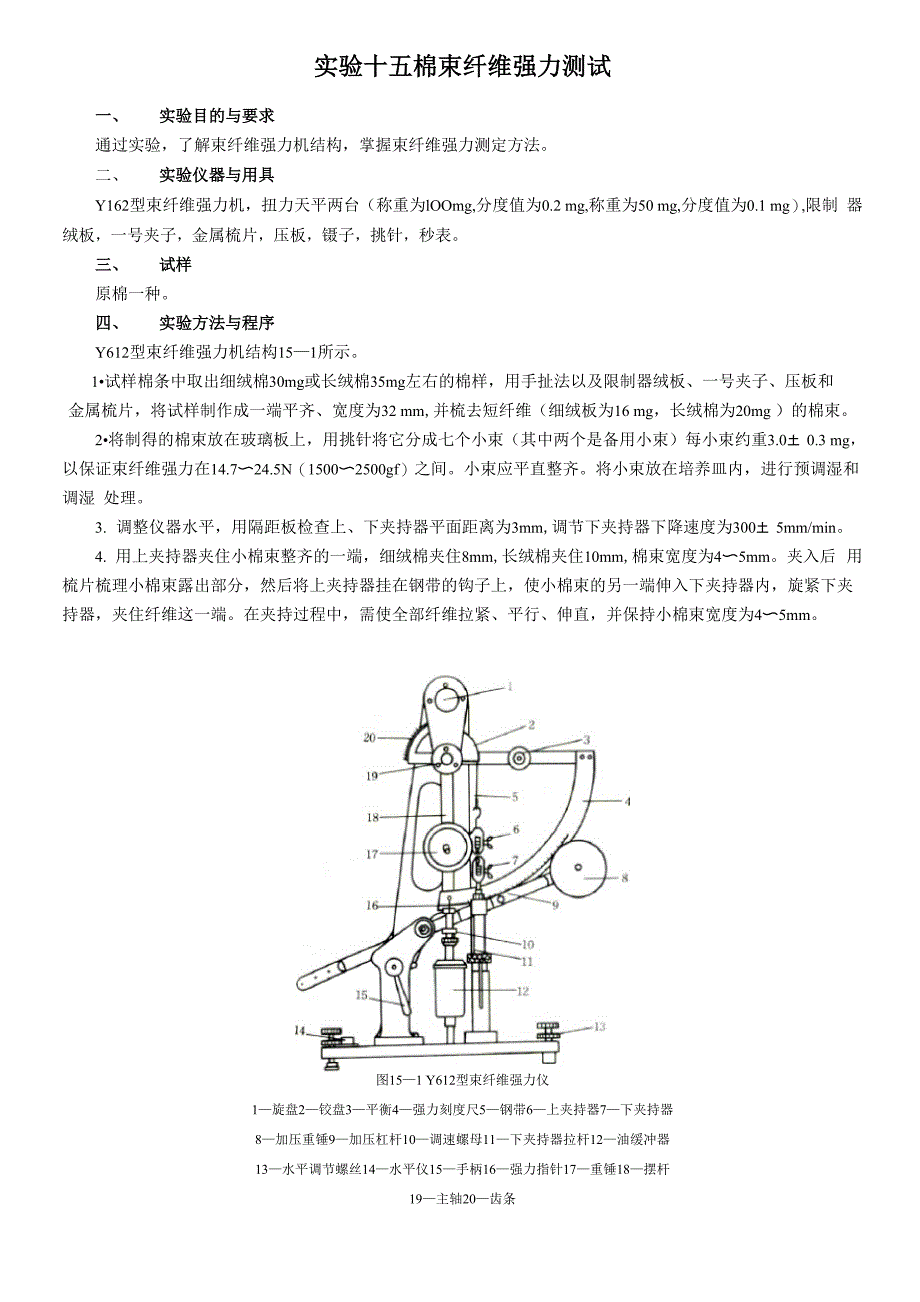

实验十五棉束纤维强力测试一、 实验目的与要求通过实验，了解束纤维强力机结构，掌握束纤维强力测定方法二、 实验仪器与用具Y162型束纤维强力机，扭力天平两台（称重为lOOmg,分度值为0.2 mg,称重为50 mg,分度值为0.1 mg）,限制 器绒板，一号夹子，金属梳片，压板，镊子，挑针，秒表三、 试样原棉一种四、 实验方法与程序Y612型束纤维强力机结构15—1所示1•试样棉条中取出细绒棉30mg或长绒棉35mg左右的棉样，用手扯法以及限制器绒板、一号夹子、压板和金属梳片，将试样制作成一端平齐、宽度为32 mm,并梳去短纤维（细绒板为16 mg，长绒棉为20mg ）的棉束2•将制得的棉束放在玻璃板上，用挑针将它分成七个小束（其中两个是备用小束）每小束约重3.0土 0.3 mg， 以保证束纤维强力在14.7〜24.5N（1500〜2500gf）之间小束应平直整齐将小束放在培养皿内，进行预调湿和调湿 处理3. 调整仪器水平，用隔距板检查上、下夹持器平面距离为3mm,调节下夹持器下降速度为300土 5mm/min4. 用上夹持器夹住小棉束整齐的一端，细绒棉夹住8mm,长绒棉夹住10mm,棉束宽度为4〜5mm。
夹入后 用梳片梳理小棉束露出部分，然后将上夹持器挂在钢带的钩子上，使小棉束的另一端伸入下夹持器内，旋紧下夹 持器，夹住纤维这一端在夹持过程中，需使全部纤维拉紧、平行、伸直，并保持小棉束宽度为4〜5mm图15—1 Y612型束纤维强力仪1—旋盘2—铰盘3—平衡4—强力刻度尺5—钢带6—上夹持器7—下夹持器8—加压重锤9—加压杠杆10—调速螺母11—下夹持器拉杆12—油缓冲器13—水平调节螺丝14—水平仪15—手柄16—强力指针17—重锤18—摆杆19—主轴20—齿条5. 扳动手柄，使下夹持器下降因为此时重锤冲击力较大，影响正常测试，所以在扳动手柄的同时，用另一 手轻轻托住重锤，待刻度盘转过 1000cN 以后再轻放，直至纤维被拉断为止测试中，如果纤维不是全部被拉断 而有部分滑脱，则应该重新测试6.读出固定指针在扇形刻度盘上的读数(读数精确到10cN)，并记录(每次断裂强力应在1500—2500cN之间， 否则必须重新测试)7.取下断裂的小棉束放置于绒板上8•将置于黑绒板上的小束合并称重，记下重量(读数精确至0.05mg)9.在制得的小棉束中取出一小束，用中断切取器切取后在扭力天平上分别称得中段纤维重量和头尾纤维重量五、 指标计算1.单纤维断裂强力=(15—1)(15—2)5个小棉束断裂强力之和(cN) / n)5个断裂小棉束重量(mg )x每毫克纤维根数 3)式中的每毫克纤维根数，可用测定细度时求得的值，也可单独测试 2•修正单纤维强力=单纤维断裂强力(cN )0.6753.单纤维断裂长度=0.001X修正单纤维强力 X公制支数(km )(15—3)六、 实验报告要求1. 记录：试样名称，仪器型号，仪器工作参数，环境温湿度，原始数据2. 计算：修正单纤维断裂强力，断裂长度、断裂强力变异系数。
七、 思考题1. 试述束纤维强力机的工作原理2. 束纤维强力是否等于单纤维强力乘小束中的纤维根数，为什么？3. 影响束纤维强力测试的因素有哪些？本实验选自《纺材实验》中国纺织出版社 ; 由沈建明、徐虹、邬福麟、韩丽云、梁洁编， 姜怀主审; 警告 不经允许不得转载！。
