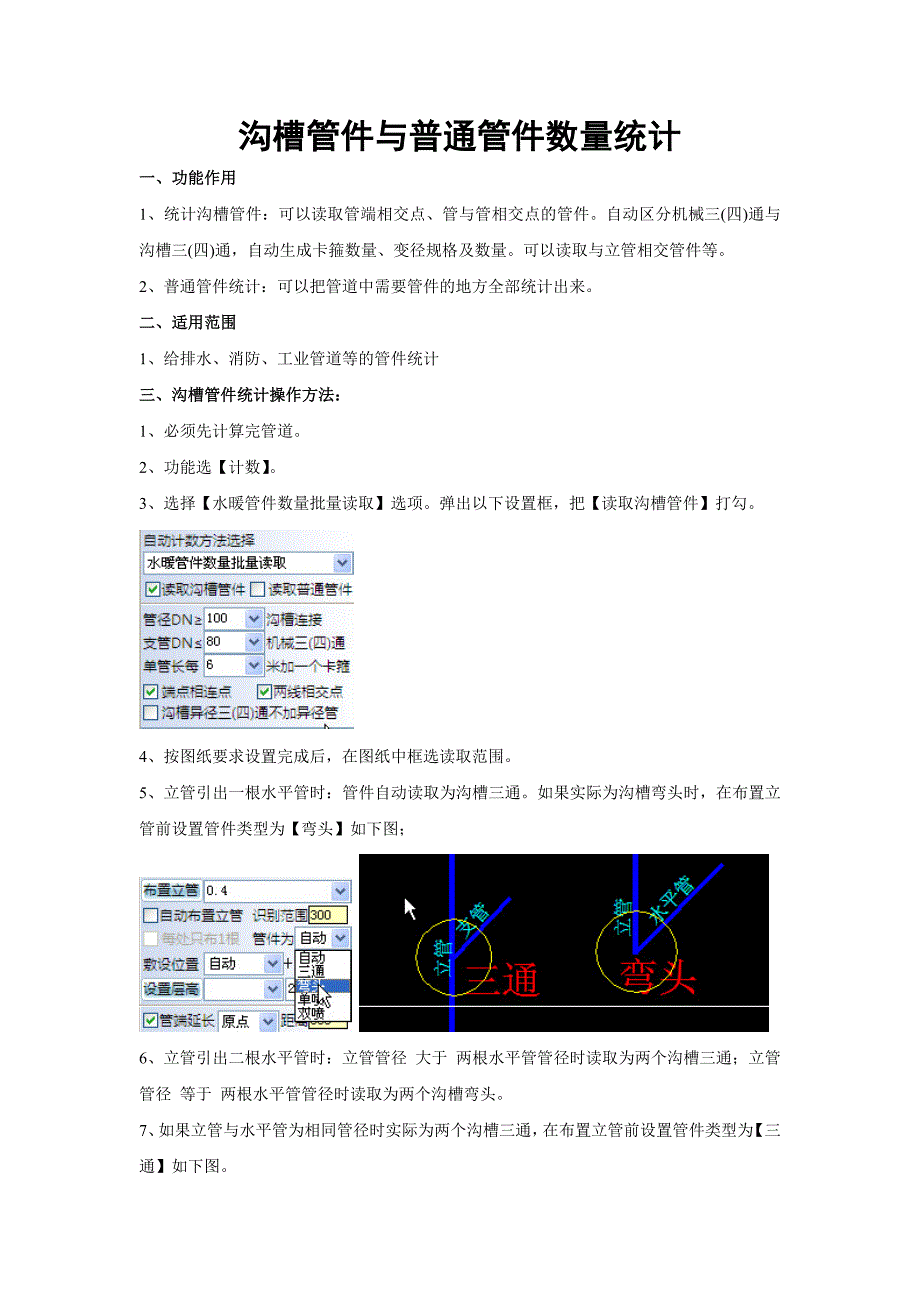

沟槽管件与普通管件数量统计沟槽管件与普通管件数量统计一、功能作用一、功能作用1、统计沟槽管件：可以读取管端相交点、管与管相交点的管件自动区分机械三(四)通与沟槽三(四)通，自动生成卡箍数量、变径规格及数量可以读取与立管相交管件等2、普通管件统计：可以把管道中需要管件的地方全部统计出来二、适用范围二、适用范围1、给排水、消防、工业管道等的管件统计三、沟槽管件统计操作方法：三、沟槽管件统计操作方法：1、必须先计算完管道2、功能选【计数】 3、选择【水暖管件数量批量读取】选项弹出以下设置框，把【读取沟槽管件】打勾4、按图纸要求设置完成后，在图纸中框选读取范围5、立管引出一根水平管时：管件自动读取为沟槽三通如果实际为沟槽弯头时，在布置立管前设置管件类型为【弯头】如下图；6、立管引出二根水平管时：立管管径 大于 两根水平管管径时读取为两个沟槽三通；立管管径 等于 两根水平管管径时读取为两个沟槽弯头7、如果立管与水平管为相同管径时实际为两个沟槽三通，在布置立管前设置管件类型为【三通】如下图四、普通管件统计操作方法：四、普通管件统计操作方法：1、必须先计算完管道2、功能选【计数】 3、 【读取普通管件】打勾。
4、在已算完管道的图纸上框选5、如果同时选中【读取沟槽管件】选项，那么软件先读取符合沟槽设置的管件，再将剩余的作为普通管件读取6、在计数喷淋系统喷头时，软件提供了【生成单向喷头立管、双单喷头立管】选项，用于区分喷头处是三通还是四通7、在【手工布置立管】时管件类型中增加【单喷、双喷】选项，也是用于区分喷头处是三通还是四通。
