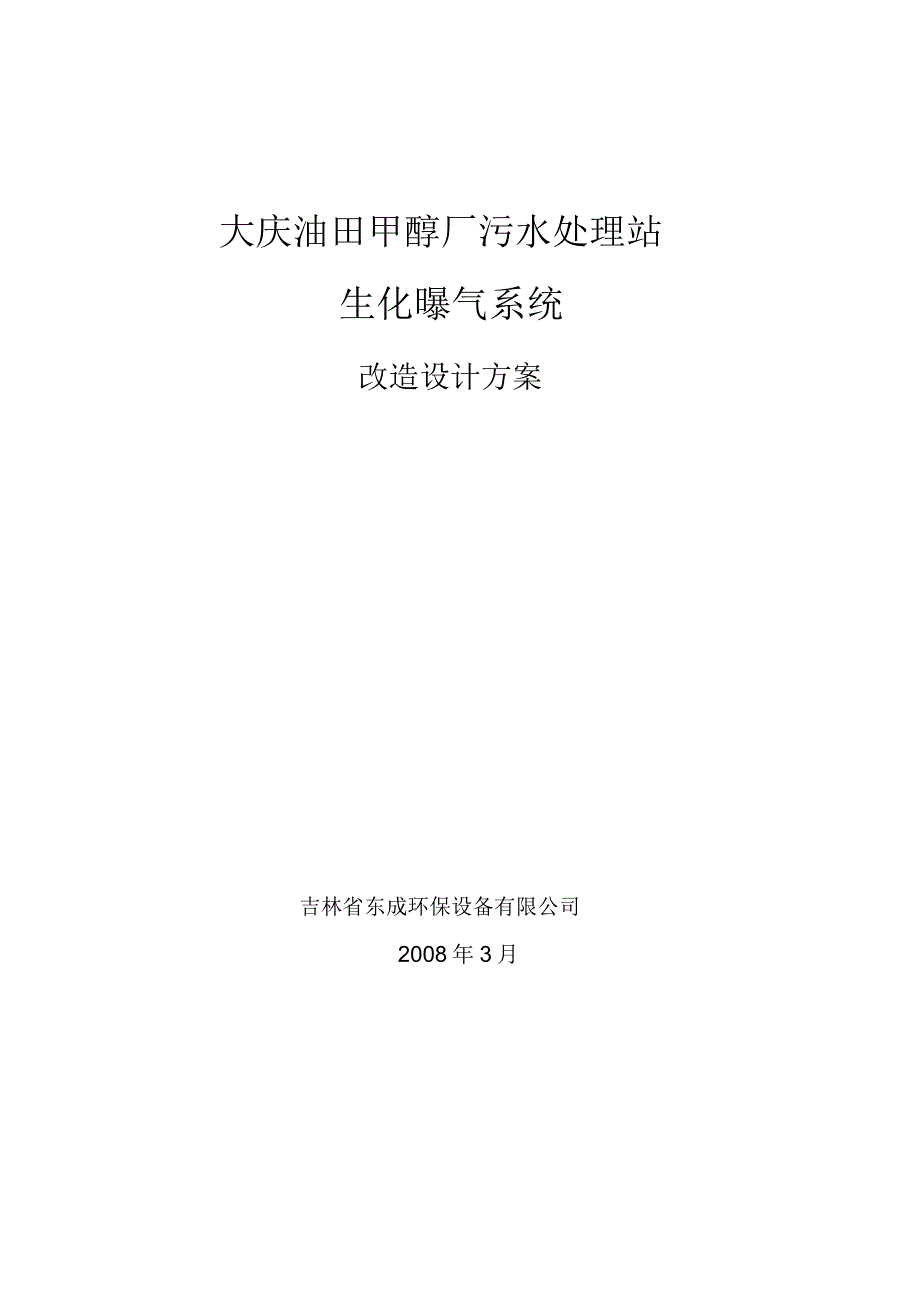

大庆油田甲醇厂污水处理站生化曝气系统改造设计方案吉林省东成环保设备有限公司2008年3月目 录一、 项目概况 1二、 设计依据 1三、 污水水质及水量 1四、 出水水质（排放标准） 1五、 原有污水处理站曝气系统简介 2六、 曝气池生化系统设计改造原则 2七、 曝气池生化系统设计改造方案 2八、 曝气池工程改造设计 5九、 曝气池改造投资估算 6一、 项目概况项目名称：大庆油田甲醇厂污水处理站曝气生化系统改造工程建设单位：大庆油田甲醇厂项目地点：原污水处理站二、 设计依据1、 《污水综合排放标准》（GB8978-1996）2、 《室外给水排水设计规范》 （GBJB-86）3、 给水排水工程和污水处理工程设计有关技术规范4、 相关污水处理工程经验三、 污水水质及水量根据甲方提供资料：现有污水处理站设计处理能力 Q=4800m3/d，即 200 m3/h现有污水进入曝气池水质指标主要如下：CODcr≤130mg/L氨氮≤ 25 mg/L石油≤ 10 mg/L四、 出水水质（排放标准）根据整体工艺处理要求： 经曝气生化池处理后的出水水质达到如下水质要求：CODcr≤50mg/L氨氮≤ 15 mg/L石油≤ 6mg/L五、 原有污水处理站曝气系统简介原有污水处理站，日处理能力 4800m3/d。
现有污水处理站曝气池主要尺寸表：序号设施名称规格型号（尺寸）（ m）单位数量备注1生物接触氧化池10× 15× 53 格系列2半地下式2 罗茨鼓风机 45KW 台 2 1 用 1备六、 曝气池生化系统设计改造原则(1) 尽量采用成熟可靠的处理工艺，以先进实用可靠为主2) 尽量考虑原有污水处理设施，充分发挥其能力，尽量减少工程投资3) 选择工艺技术尽可能降低运行能耗，减少运用费用4) 选择先进高效、比表面积大的生物活性填料，易安装，重量轻，考虑不用钢管做填料支架，采用柔性耐腐蚀材料做支架，方便检修5) 选用科技含量高，节能、技术先进、运行稳定的曝气充氧设备七、 曝气池生化系统设计改造方案7.1、原有曝气池情况 ：采用的是普通弹性填料，曝气系统采用微孔曝头，曝气头为圆盘形，鼓风系统采用罗茨鼓风机该系统存在以下问题：1、 普通弹性填料比表面积小， 约为 60～100m3/m2，填料上的活性污泥量相对就少，尤其是适合各种菌群的微生物菌群系统很难形成，结果就是生化曝气系统对 COD、氨氮、油等的去除率较低影响后续的处理效果，而且增加后续的处理能耗及投资建议把普通弹性填料更换为高效活性生物纤毛式填料，该种填料比表面积大， 约为 4500～6000m3/m2。
填料上的活性污泥量远远大于普通活性填料，而且可以形成一个比较完整的生物菌群系统，生物膜厚度适宜，外层好氧和内层兼氧厌氧比较好的结合起来，能够高效的去除各种有机物，而且处理效果稳定，出水水质好，有利于后续工艺单元处理2、 普通弹性填料安装采用上下两层钢管和钢筋做支架， 间距一般再200mm 左右，需要耗费大量的钢材而且重量很大检修很不方便，钢材需要进行高标准的除锈，否则在曝气池中易生锈，寿命一般 3～5 年，更换又需要投资3、 安装在池底的曝气头一旦出现破损，很难及时进行检修，常常是等到污水处理厂每年大修时放空池池子进行更换， 大量的压缩空气就从破损的曝气头处喷出，起不到曝气的作用，白白浪费了大量能源，而且影响处理效果4、 池底曝气头或管路一旦出现破损，只能放空池体进行检修，检修完再进水调试培养活性污泥，一般培养污泥都需要 1～2 个月的时间才行7.2、原有曝气池改造方案 ：1、采用聚氧活化曝气增氧机 ：取消原有鼓风曝气系统，解决检修困难和能源浪费问题 聚氧活化曝气增氧机可以 直接放在曝气池中进行富氧磁化鼓风曝气，省掉了很长的铺管路系统和大量的曝气头，节省很大的管路损失，维修管理及其简便，不会出现曝气头破损而造成能源浪费的情况。
聚氧活化曝气增氧机具有曝气增氧、搅拌、推流的功能，具有空气富集氧气集及氧激活功能，在相同条件下提高水中饱和溶解氧量约25％，充氧动力效率高达 2.5~3.30，运行费用低，可节约能耗 30％左右2、更换原有普通弹性填料：选用纤毛状生物活性填料，该填料由自然卷曲呈弹性管状的纤毛圈经特殊工艺织成，具有亲油、亲水、对气泡有很好的切割作用，有储氧功能，无堵塞等优点，同时由于受聚氧活化曝气增氧机产生的水流和气流的冲动，填料上的生物膜不断更新，生物活性高，传质效率高，因此，该种生物填料比其他填料能提高净水效能 40％～ 70％该纤毛状生物填料不需要钢管或者钢筋做填料支架，重量轻，安装极其简便，使用寿命保证在 10 年以上钢筋或钢管即使防腐寿命一般也只有 3 年左右八、 曝气池工程改造设计生物接触氧化池改造说明：拆除原曝气池内普通弹性填料和鼓风曝气系统增加聚氧活化曝气增氧机纤毛状生物活性填料： 1050m3聚氧活化曝气增氧机：设备型号：JYJ7.5，数量：6 台功率： 7.5KW/ 台运行方式：开 20min，停 5min可以根据进水水量和进水水质情况调整聚氧活化曝气增氧机开启台数和开启时间。
九、 曝气池改造投资估算序 单位名 称 规格 型号 数量 总价（万元） 备注号一、曝气池改造土建改造费用123曝气池改造10m*15m系列26.5拆除原有弹性填料33.9m拆除原 有池 内曝 气头2.8及管路合计13.2二、更换和新增主要设备材料费1.纤毛状高效生物填料TJH13105045.6新增m2.填料支架套24.53.聚氧活化曝气增氧机JYJ7.5台6120.0新增4.电气自控仪表10.0合计180.1土建及设备材料费合计193.3三、其他费用1设计费9.62安装费12.53调试费6.64税7.5合计36.2工程费用总计229.5生化曝气池系统改造工程总报价： 229.5 万元。
