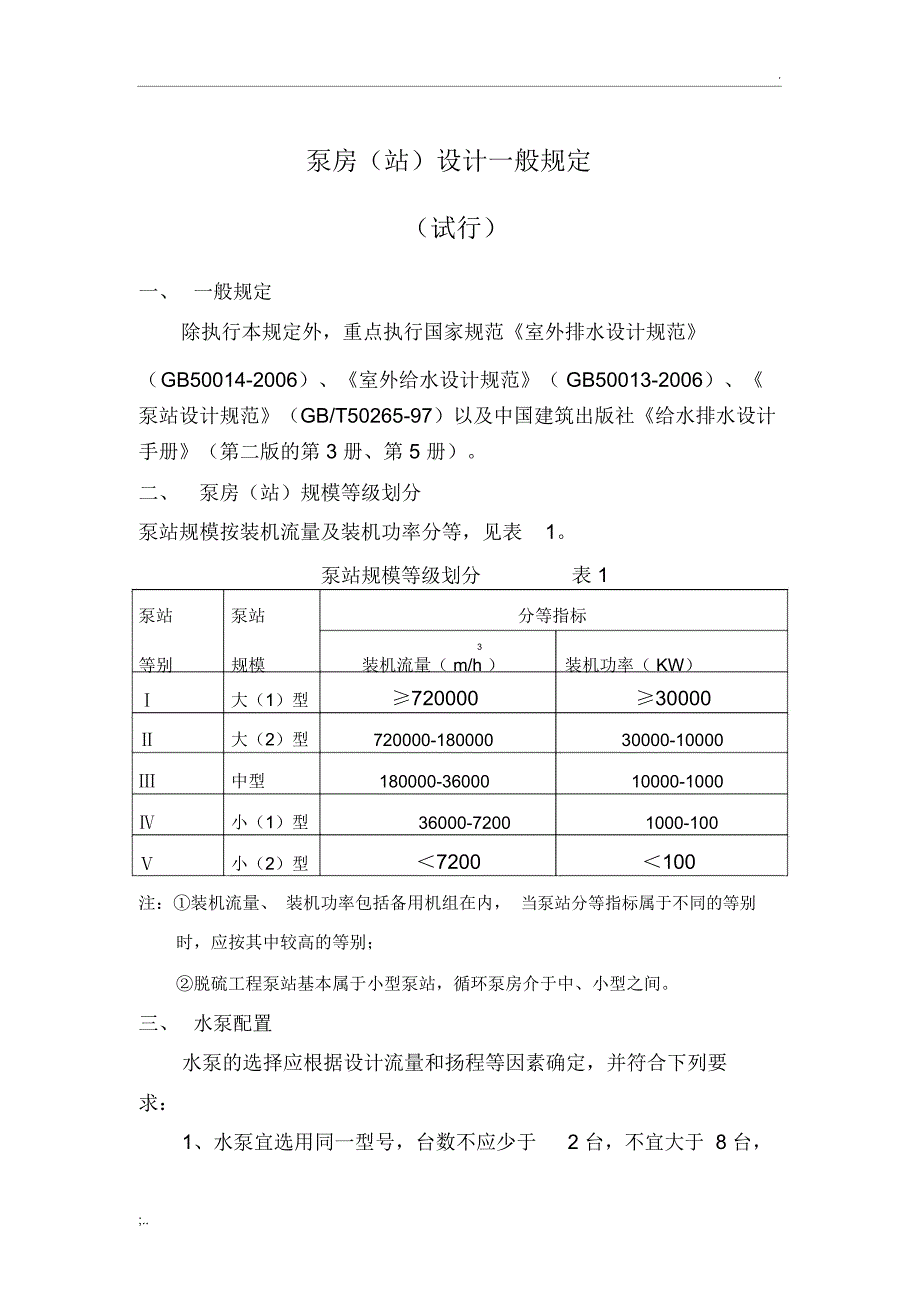

泵房（站）设计一般规定（试行）一、 一般规定除执行本规定外，重点执行国家规范《室外排水设计规范》（ GB50014-2006）、《室外给水设计规范》（ GB50013-2006）、《泵站设计规范》（GB/T50265-97）以及中国建筑出版社《给水排水设计手册》（第二版的第 3 册、第 5 册）二、 泵房（站）规模等级划分泵站规模按装机流量及装机功率分等，见表 1泵站规模等级划分表 1泵站泵站分等指标等别规模3装机功率（ KW）装机流量（ m/h ）Ⅰ大（1）型≥720000≥30000Ⅱ大（2）型720000-18000030000-10000Ⅲ中型180000-3600010000-1000Ⅳ小（1）型36000-72001000-100Ⅴ小（2）型＜7200＜100注：①装机流量、 装机功率包括备用机组在内， 当泵站分等指标属于不同的等别时，应按其中较高的等别；②脱硫工程泵站基本属于小型泵站，循环泵房介于中、小型之间三、 水泵配置水泵的选择应根据设计流量和扬程等因素确定，并符合下列要求：1、水泵宜选用同一型号，台数不应少于 2 台，不宜大于 8 台，;...当水量变化很大时，可以配置不同规格的水泵，但不宜超过两种，或采用变频调速装置等措施；2、选用的水泵宜在满足设计扬程时在高效区运行；在最高工作扬程与最低工作扬程的整个工作范围内应能安全稳定运行。
四、起重设备泵房内的起重设备，宜根据水泵或电动机重量 （最大者）按下列规定选用：1、起重量小于 0.5t 时，采用固定吊钩或移动吊架；2、起重量在 0.5-3t 时，采用手动和电动起重设备；3、起重量大于 3t 时，采用电动起重设备；五、水泵基础设计（一）、一般要求1、水泵基础设计必须安全稳固，标高、尺寸准确，以保证水泵运行稳定，安装检修方便2、按 GB/T50265-97《泵站设计规范》规定：单机功率在 160kw以下的立式轴流泵机组和单机功率在 500kw 以下的卧式离心泵机组，其机泵基础可不进行动力计算反之，则必须进行计算，尤其是与泵房建筑结构连成整体的机泵基础二）、卧式离心泵基础设计要点1、基础形式：按与泵房结构的联结与否可分为分离式和整体式地面式泵房宜采用分离式基础， 地下式或半地下式泵房一般采用整体式，与钢筋混凝土底版连成整体， 整体式基础属泵房的结构设计内容2、一般功率在 100kw 以下时，水泵和电动机带有底盘，可直接安装在基础上； 100kw 以上时，无底盘，基础面需垫以钢板或型钢3、由于水泵、电动机设备经常更新变动、各厂家产品规格也不完全统一因此在施工图设计时， 必须获得生产厂的产品技术说明等;...资料，在浇捣基础之前，最好按实际设备的尺寸校核。
4、对于分离式的中、小型水泵基础可参照下列经验数据设计；整体式基础可根据情况适当调整，并结合泵房的结构设计考虑 1）基础材料通常采用不低于 C20 混凝土；预留螺孔待地脚螺栓埋入后，用不低于 C25 细实混凝土填灌固结 2）地脚螺栓埋入基础长度为不低于 20 倍螺栓直径（l ≥20d），螺栓叉尾长度为 4d 螺栓；预留螺孔深度大于螺栓埋入总长度 3—5cm 3）卧式水泵一般为块式基础，其尺寸大小一般均按所选水泵及电动机安装尺寸提供的数据确定， 如无上述资料， 可参照下列数据确定A 、对带底座的小型水泵：基础长度 L= 底座长度 L1+（0.20~0.30）（ m）基础宽度 B=底座螺孔间距（在宽度方向上） B1+0.30（m）基础高度 H=底座地脚螺钉的长度 L2+ （0.10~0.15）（ m）B、对于不带底座的大、中型水泵：基础长度 L= 水泵和电动机最外端螺孔间距 L1+（0.40~0.60）（m），并长于电动机总长基础宽度 B= 水泵和电动机最外端螺孔间距（取其宽者） B1+（ 0.40~0.60）（ m）基础高度 H=底座地脚螺钉的长度 L2+ （0.10~0.15）（ m）。
C、基础高度及重量：基础重量＞ 2.5-4.5 倍机组 (水泵及电动机 )重量基础高度应不小于 500-700mm；基础顶面应高出室内地坪 100-200mm，一般采用 200mmD、预留螺孔：当 d 螺栓 ≥40mm 时，螺孔中心距基础边缘 300mm当 d 螺栓 ＜40mm 时，螺孔中心距基础边缘＞ 150-200mm，但基础螺孔边缘与基础边缘间距不得小于 100-150mm螺孔尺寸尚需考虑螺杆叉尾长度，地脚螺栓埋入后的混凝土填灌，密实施工条件需要螺孔尺寸一般为 80-200mm 方孔，如 100mm×100mm 或 150mm× 150mm 方孔；大型水泵则≥ 200×200mmE、电机功率 50kw 以下的泵，设计时可以采用膨胀螺栓固定方式，其它要求与以上条款相同六、水泵机组布置1、水泵机组宜采用单行排列2、主要机组的布置和通道宽度，应满足设备的运行、维护、安装和检修的要求，并应符合下列要求：（ 1）水泵基础间的净距不宜小于 1.0m 2）机组突出部分与墙壁的净距不宜小于 1.2m 3）主要通道宽度不宜小于 1.5m 4）当考虑就地检修时，应保证泵轴和电动机转子在检修时能拆卸。
5）当设专用检修点时，应根据机组外形尺寸决定，并应在周围设有不小于 0.7m 的通道 6）有电动起重机的泵房内，应有吊运设备的通道七、泵房布置1、平面尺寸主要取决于设计水量、所选水泵的型号和数目、管件的布置、 起重条件以及泵站的深度， 要求对地面和空间充分利用， 应全面满足第六款《水泵机组布置》中的相关要求2、高度;...泵房高度是指泵房室内地面与屋顶梁底距离泵房内不设吊车时，泵房高度以满足临时架设起吊设备和采光通风的要求为原则 泵房内设吊车时，其高度通过计算确定辅助房屋高度一般采用 3m 1）无起重设备时泵房高度一般不小于 3m2）采用单轨吊车A、地面式泵房（见图 1）H=a+b+c+d+e+f+g （7-1）式中 H ——泵房高度， m；a——吊车梁高度， m；b——滑车高度， m；c——起重葫芦在钢丝绳吊紧情况下的长度， m；d——起重绳的垂直长度，图 1水泵为 0.85X，电动机为 1.2X，X 为起重部件宽度， m；e——最大一台水泵或电动机的高度， m；f——吊起物底部和最高一台机组顶部的距离， m，一般大于 0.5mg——最高一台水泵或电动机至室内地坪高度， mB、地下式泵房（除特别指明外，其余符号意义同地面式泵房）当 H2≥f+g 时 H=H 1+H2 （7-2）式中 H2——泵房地下部分高度， m；H1——泵房地上部分高度， m，H1=a+b+c+d+e+h；h——吊起物底部与泵房进口处室内地平台的距离，一般不小于 0.3~0.5m。
当 H2＜f+g-h 时 H1=(a+b+c+d+e+f+g)-H 2 （7-3）;...符号的意义同上3）、采用单梁悬挂式吊车（见图 2）A、地面式泵房H=a+c1+d+e+f+g （7-4）式中 a——行车轨道的高度， m；c1——行车轨道底到起重钩中心的高度， m其余符号的意义同上B、当地下式泵房 （除特别指明外， 其余符号意义同地面式泵房）当 H2≥f+g 时 H=H 1+H2 （7-5）H 1=a+c1+d+e+h当 H2＜f+g-h 时H112（7-6）=a+c +d+e+f+g-H其余符号的意义同上4）、采用桥式吊车（见图 3）图2 图3A 、地面式泵房H=n+a2+c1+d+e+f+g （7-7）式中 n——一般不小于 0.3m；a2——行车梁高度， m；c1——行车梁底到起重钩中心的高度， m其余符号的意义同上由于桥式起重机可在横向移动， 故 g 可按跨越处的固定物高度确定B、地下式泵房（除特别指明，其余符号意义同地面式泵房）当 H2≥f+g 时H=H 122（）+H =a+b+c+d+e+h+H7-8当 H2＜f+g-h 时H12 12（）=n+a +c +d+e+f+g-H7-9符号的意义同上。
补充规定1)基础混凝土机泵类基础一般为无筋整体现浇混凝土基础 ,素混凝土的强度等级不得低于 C15;若另配有受力筋或构造筋 ,混凝土的强度等级应不得低于 C20,垫层 C10,保护层的厚度宜取 50mm以上取值还应根据环境类别等满足国家设计规范的要求2)二次浇灌材料为使基础均匀承受设备荷载 ,保证设备底座安装平稳 ,基础顶面一般采用 30~50mm 厚二次浇灌材料固定垫铁并找平 ;为便于调整地脚螺栓和设备安装 ,基础常采用预留孔洞再埋螺栓的方法,此时预留孔洞也应在螺栓调整就位后采用二次浇灌材料浇注二次浇灌材料一般采用强度等级高于基础本体一级的细石混凝土 ,也可在工期紧张或有其它使用要求时采用高强无收缩灌浆料3)地脚螺栓基础地脚螺栓的材质除有特殊要求外 ,应采用未经加工的 Q235-A、F 钢,且符合 碳素钢结构 的要求 ,螺纹、螺帽、垫圈等应符合现行规范的要求一般情况下 ,地脚螺栓由设备自带 ,若需自行设计时 ,可根据设备要求参考相关图集进行选择配置4)预留孔的深度预留孔深应不计算二次浇灌层厚度 ,且根据螺栓长度来确定螺栓底部与孔底净距不应小于 50mm,且孔底至基础底净;...距不应小于 100mm。
5)基础防腐考虑到基础使用的耐久性 ,地面下基础表面应根据具体情况采用防腐措施 ,一般有刷冷底子油或环氧煤沥青等方式 ,可灵活选择 ;地面上基础表面宜采用 20。
