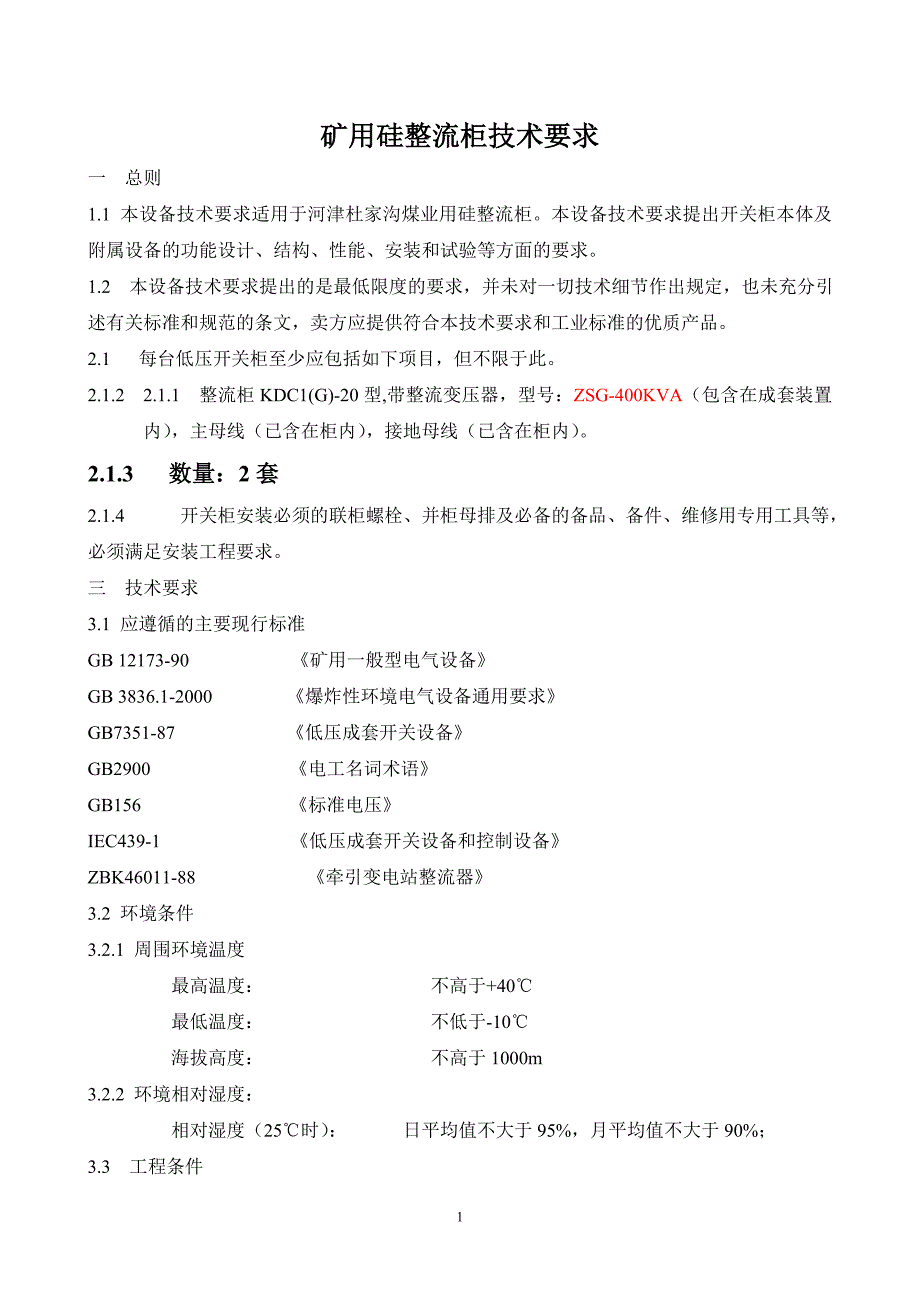

1矿用硅整流柜技术要求矿用硅整流柜技术要求一 总则1.1 本设备技术要求适用于河津杜家沟煤业用硅整流柜本设备技术要求提出开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的要求1.2 本设备技术要求提出的是最低限度的要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本技术要求和工业标准的优质产品2.1 每台低压开关柜至少应包括如下项目，但不限于此2.1.22.1.1 整流柜 KDC1(G)-20 型,带整流变压器，型号：ZSG-400KVA（包含在成套装置内） ，主母线（已含在柜内） ，接地母线（已含在柜内） 2.1.3 数量：数量：2 套套2.1.4 开关柜安装必须的联柜螺栓、并柜母排及必备的备品、备件、维修用专用工具等，必须满足安装工程要求三 技术要求3.1 应遵循的主要现行标准GB 12173-90 《矿用一般型电气设备》GB 3836.1-2000 《爆炸性环境电气设备通用要求》GB7351-87 《低压成套开关设备》GB2900 《电工名词术语》GB156 《标准电压》IEC439-1 《低压成套开关设备和控制设备》ZBK46011-88 《牵引变电站整流器》3.2 环境条件3.2.1 周围环境温度最高温度： 不高于+40℃最低温度： 不低于-10℃海拔高度： 不高于 1000m23.2.2 环境相对湿度：相对湿度（25℃时）： 日平均值不大于 95%，月平均值不大于 90%；3.3 工程条件3.3.1 工程概况：主变电所硅整流柜为矿用一般型开关柜。
3.4 整流柜基本技术参数3.4.1 整流柜本体3.4.1.1 形式： 矿用一般型整流柜3.4.1.2 额定交流输入电压： 6000V3.4.1.3 额定交流输入频率： 50Hz3.4.1.4 额定交流输入电流： 400A3.4.1.6 额定直流输出电压 250V3.4.1.7 额定直流输出电流 560A3.4.1.8 冷却方式： 风冷3.5 技术性能要求3.5.1 装置和外壳3.5.1.1 装置具有可靠的内外接地装置，接地端子的导电零件须用铜或黄铜制造3.5.1.2 装置的湿热性能、接地及电气间隙等须符合 GB3836-2000《爆炸性环境电气设备通用要求》 3.5.1.4 外壳及各功能单元所用之钢板厚度均不小于 2mm，柜底封闭钢板之厚度不小于3mm3.5.1.5 柜体颜色为灰白色 3.5.1.6 外壳防护等级 IP543.5.1.6 外型尺寸高:2200m,宽:1100mm, 深:800mm3.5.2 整流器 3.5.2.1 正常使用条件：网侧电压幅植的持续波动范围不超过额定值的±5%，短暂波动（例如在换相过程中）不超过波峰值的 20%。
整流器运行温度的最低值：空气冷却为-10℃，停止使用期间的最低温度不低于-40℃3.5.2.2 额定过载电流：整流器的过载能力：负载等级为 V 时，100%额定输出电流为连续，150%额定输出电流为 2h，200%额定输出电流为 1min33.5.2.3 整流器的效率在额定输入和输出的条件下应不低于 97%3.5.2.4 在直流输出发生短路时装设短路保护的交流（或直流）开关应协调正确动作，直流系统含灭弧瞬时过电压保护，而整流二极管应无损坏3.5.2.5 整流器采用的元件要求如下：整流器所用的电压表和电流表的精度应不低于 1.5 级，防磁性能应不低于 3 级整流器所用的电阻、电容、信号灯及继电器等均应与原理线路图所列的规格相符，并为合格品整流器所用的关键件及重要器件的合格证应随整流器出厂3.5.3.1 3.6 技术资料移交：开关柜生产厂家提供六套技术设计图纸：产品元器件清单；一次回路系统图；二次回路原理图；端子去向图；合同中要求的相关资料3.7 必须在设备外壳显著位置固定“KY”矿用一般型标志牌河津杜家沟煤业2011 年 8 月 25 日。
