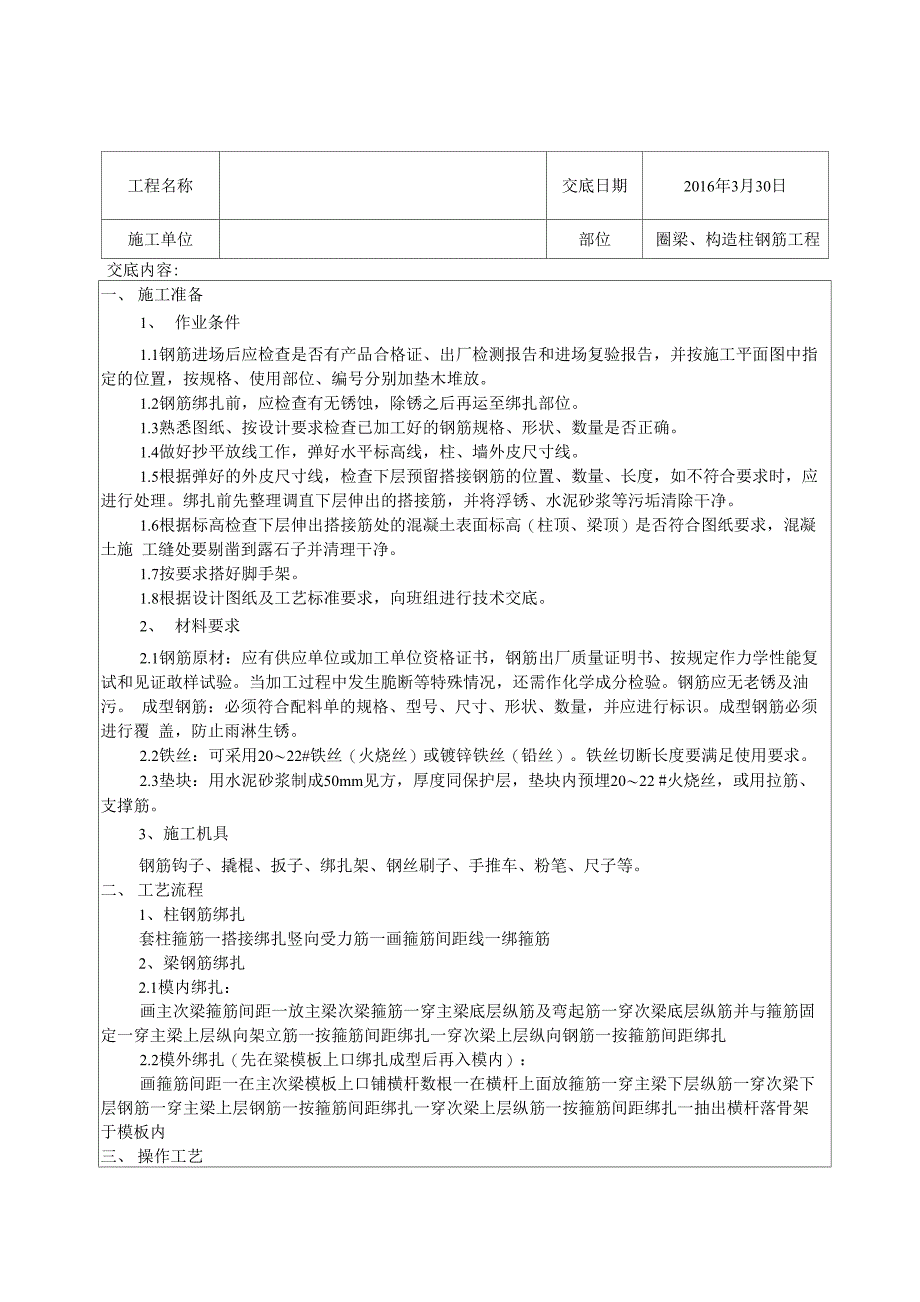

工程名称交底日期2016年3月30日施工单位部位圈梁、构造柱钢筋工程交底内容:一、 施工准备1、 作业条件1.1钢筋进场后应检查是否有产品合格证、出厂检测报告和进场复验报告，并按施工平面图中指 定的位置，按规格、使用部位、编号分别加垫木堆放1.2钢筋绑扎前，应检查有无锈蚀，除锈之后再运至绑扎部位1.3熟悉图纸、按设计要求检查已加工好的钢筋规格、形状、数量是否正确1.4做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线1.5根据弹好的外皮尺寸线，检查下层预留搭接钢筋的位置、数量、长度，如不符合要求时，应 进行处理绑扎前先整理调直下层伸出的搭接筋，并将浮锈、水泥砂浆等污垢清除干净1.6根据标高检查下层伸出搭接筋处的混凝土表面标高（柱顶、梁顶）是否符合图纸要求，混凝土施 工缝处要剔凿到露石子并清理干净1.7按要求搭好脚手架1.8根据设计图纸及工艺标准要求，向班组进行技术交底2、 材料要求2.1钢筋原材：应有供应单位或加工单位资格证书，钢筋出厂质量证明书、按规定作力学性能复 试和见证敢样试验当加工过程中发生脆断等特殊情况，还需作化学成分检验钢筋应无老锈及油污 成型钢筋：必须符合配料单的规格、型号、尺寸、形状、数量，并应进行标识。
成型钢筋必须进行覆 盖，防止雨淋生锈2.2铁丝：可采用20〜22#铁丝（火烧丝）或镀锌铁丝（铅丝）铁丝切断长度要满足使用要求2.3垫块：用水泥砂浆制成50mm见方，厚度同保护层，垫块内预埋20〜22 #火烧丝，或用拉筋、 支撑筋3、 施工机具钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等二、 工艺流程1、 柱钢筋绑扎套柱箍筋一搭接绑扎竖向受力筋一画箍筋间距线一绑箍筋2、 梁钢筋绑扎2.1模内绑扎：画主次梁箍筋间距一放主梁次梁箍筋一穿主梁底层纵筋及弯起筋一穿次梁底层纵筋并与箍筋固 定一穿主梁上层纵向架立筋一按箍筋间距绑扎一穿次梁上层纵向钢筋一按箍筋间距绑扎2.2模外绑扎（先在粱模板上口绑扎成型后再入模内）：画箍筋间距一在主次梁模板上口铺横杆数根一在横杆上面放箍筋一穿主梁下层纵筋一穿次梁下 层钢筋一穿主梁上层钢筋一按箍筋间距绑扎一穿次梁上层纵筋一按箍筋间距绑扎一抽出横杆落骨架 于模板内三、 操作工艺1、柱钢筋绑扎1.1套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，工程名称交底日期2016年3月30日施工单位部位圈梁、构造柱钢筋工程然后立柱子钢筋，在搭接长度内绑扣不少于3个，绑扣要向柱中心。
如果柱子主筋采用光圆钢筋搭接 时，角部弯钩应与模板成45°，中间钢筋的弯钩应与模板成90°1.2搭接绑扎竖向受力筋；柱子主筋立起之后，接头的搭接长度应符合设计要求，如设计无要求 时，应按表中采用纵向受拉钢筋的最小搭接长度表钢筋类型混凝土强度等级C15C20〜C25C30〜C35三C40光圆钢筋HPB235 级45d35d30d25d带肋钢筋HRB335 级55d45d35d30dHRB400 级、RRB400 级——55d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算1.3柱竖向筋采用机械或焊接连接时，按规范要求同一段面50%接头位置第一步接头距楼板面 大于500mm且大于H/6,不在箍筋加密区1.4画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔划箍筋间距线1.5柱箍筋绑扎：1.5.1按已划好的箍筋位置线，将已套好的箍筋往上移动，由上往下绑扎，宜采用缠扣绑扎，如图2-151.5.2箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点成梅 花交错绑扎1.5.3箍筋的弯钩叠合处应沿拄子竖筋交错布置，并绑扎牢固，见图2-161.5.4有抗震要求的地区，柱箍筋端头应弯成135°，平直部分长度不小于10d（d为箍筋直径），见 图 2-17。
工程名称交底日期2016年3月30日施工单位部位圈梁、构造柱钢筋工程ffl 2-171.5.5柱上下两端箍筋应加密，加密区长度及加密区内箍筋问距应符合设计图纸及施工规范不大于100mm且不大于5d的要求（d为主筋直径）如设计要求箍筋设拉筋时，拉筋应钩住箍筋，见图2-181.5.6柱筋保护层厚度应符合规范要求，如主筋外皮为25mm,垫块应绑在柱竖筋外皮上，间距一 般1000mm,（或用塑料卡卡在外竖筋上）以保证主筋保护层厚度准确同时，可采用钢筋定距框来保 证钢筋位置的正确性当柱截面尺寸有变化时，柱应在板内弯折，弯后的尺寸要符合设计要求1.5.7墙体拉接筋或埋件，根据墙体所用材料，按有关图集留置1.5.8柱筋到结构封顶时，要持别注意边柱外侧柱筋的锚固长度为1.7Lae同时在钢筋连接时要注 意柱筋的锚固方向，保证柱筋正确锚人梁内2、梁钢筋绑扎2.1在梁侧模板上画出箍筋间距，摆放箍筋2.2先穿主梁的下部纵向受力钢筋及弯起钢筋，将箍筋按已画好的间距逐个分开；穿次梁的下部 纵向受力钢筋及弯起钢筋，并套好箍筋；放主次梁的架立筋；隔一定间距将架立筋与箍筋绑扎牢固； 调整箍筋间距使间距符合设计要求，绑架立筋，再绑主筋，主次同时配合进行。
次梁上部纵向钢筋应 放在主梁上部纵向钢筋之上，为了保证次梁钢筋的保护层厚度和板筋位置，可将主梁上部钢鞘降低一 个次粱上部主筋直径的距离加以解决2.3框架梁上部纵向钢筋应贯穿中间节点，梁下部纵向钢筋伸入中间节点锚固长度及伸过中心线 的长度要符合设计要求框架梁纵向钢筋在端节点内的锚固长度也要符合设计要求一般大于45d工程名称交底日期2016年3月30日施工单位部位圈梁、构造柱钢筋工程绑梁上部纵向筋的箍筋，宜用套扣法绑扎，如图2-19图 2-192.4箍筋在叠合处的弯钩，在梁中应交错布置，箍筋弯钩采用135平直部分长度为10d2.5梁端第一个箍筋应设置在距离柱节点边缘50mm处梁与柱交接处箍筋应加密，其间距与加 密区长度均要符合设计要求梁柱节点处，由于梁筋穿在柱筋内侧，导致梁筋保护层加大，应采用渐 变箍筋，渐变长度一般为600m m,以保证箍筋与梁筋紧密绑扎到位2.6在主、次梁受力筋下均应垫垫块（或塑料卡），保证保护层的厚度受力筋为双排时，可用短钢 筋垫在两层钢筋之间，钢筋排距应符合设计规范要求2.7梁筋的搭接：梁的受力钢筋直径等于或大于22mm时，宜采用焊接接头或机械连接接头，小 于22mm时，可采用绑扎接头，搭接长度要符合规范的规定。
搭接长度末端与钢筋弯折处的距离，不 得小于钢筋直径的10倍接头不宜位于构件最大弯矩处，受拉区域内I级钢筋绑扎接头的末端应做弯 钩（II级钢筋可不做弯钩），搭接处应在中心和两端扎牢接头位置应相互错开，当采用绑扎搭接接头 时，在规定搭接长度的任一区段内有接头的受力钢筋截面面积占受力钢筋总截面面积百分率，受拉区 不大于50%四、 成品保护1、 楼板的弯起钢筋、负弯矩钢筋绑好后，不准在上面踩踏行走浇筑混凝土时派钢筋工专门负 责修理，保证负弯矩筋位置的正确性2、 绑扎钢筋时禁止碰动预埋件及洞口模板3、 钢模板内面涂隔离剂时不要污染钢筋4、 安装电线管、暖卫管线或其他设施时，不得任意切断和移动钢筋五、 应注意的质量问题1、 浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇筑混凝土后立即修整 甩筋的位置，防止拄筋、墙筋位移2、 梁钢筋骨架尺寸小于设计尺寸：配制箍筋时应按内皮尺寸计算3、 梁、柱核心区箍筋应加密，熟悉图纸按要求施工4、 箍筋末端应弯成135°，平直部分长度为10d5、 梁主筋进支座长度要符合设计要求，弯起钢筋位置准确6、 绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。
层高超过4m时， 搭架子进行绑扎，并采取揩施固定钢筋，防止柱、墙钢筋骨架不垂直7、 在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊 接头工程名称交底日期2016年3月30日施工单位部位圈梁、构造柱钢筋工程六，安全措施1、 现场人工断料，所用工具必须牢固，掌錾子和打锤要站成斜角，注意扔锤区域内的人和物体 切断小于30cm的短钢筋，应用钳子夹牢，禁止用手把扶，并在外侧设置防护箱笼罩或朝向无人区2、 多人合运钢筋，起、落、转、停动作要一致，人工上下传送不得在同一直线上钢筋堆放要 分散、稳当、防止倾倒和塌落3、 在高空绑扎钢筋和安装骨架，须搭设脚手架和马道4、 绑扎立柱、墙体钢筋，不得站在钢筋骨架上和攀登骨架上下柱筋在4m以内，重量不大，可 在地面或楼面上绑扎，整体竖起；柱筋在4m以上，应搭设工作台柱梁骨架应用临时支撑拉牢，以 防倾倒5、 绑扎基础钢筋时，应按施工设计规定摆放钢筋支架或马凳架起上部钢筋，不得任意减少支架 或马凳6、 绑扎圈梁、外墙、边柱钢筋，应搭设外架或安全网绑扎时挂好安全带7、 起吊钢筋骨架，下方禁止站人，必须待骨架降落到离地1m以下始准靠近，就位支撑好方可摘 钩。
8、 吊运短钢筋应使用吊笼，吊运超长钢筋应加横担，捆绑钢筋应使用钢丝绳千斤头，双条绑扎, 禁止用单条千斤头或绳索绑吊9、 夜间施工灯光要充足，不准把灯具挂在竖起的钢筋上或其他金属构件上，导线应架空10、 本项目施工临近营业线，严禁人员、机械擅自跨越硬隔离防护，严禁在A轴钢筋绑扎施工作 业时抛洒物料至隔离防护栅栏内，一经发现责任自负，项目部按照相关规章制度进行经济处罚并将违 章人员清退；如需进入硬隔离防护地段施工向项目部安质部申请，办理相关手续后方可进入交底人接受较低负责人交底时间作业人员。
