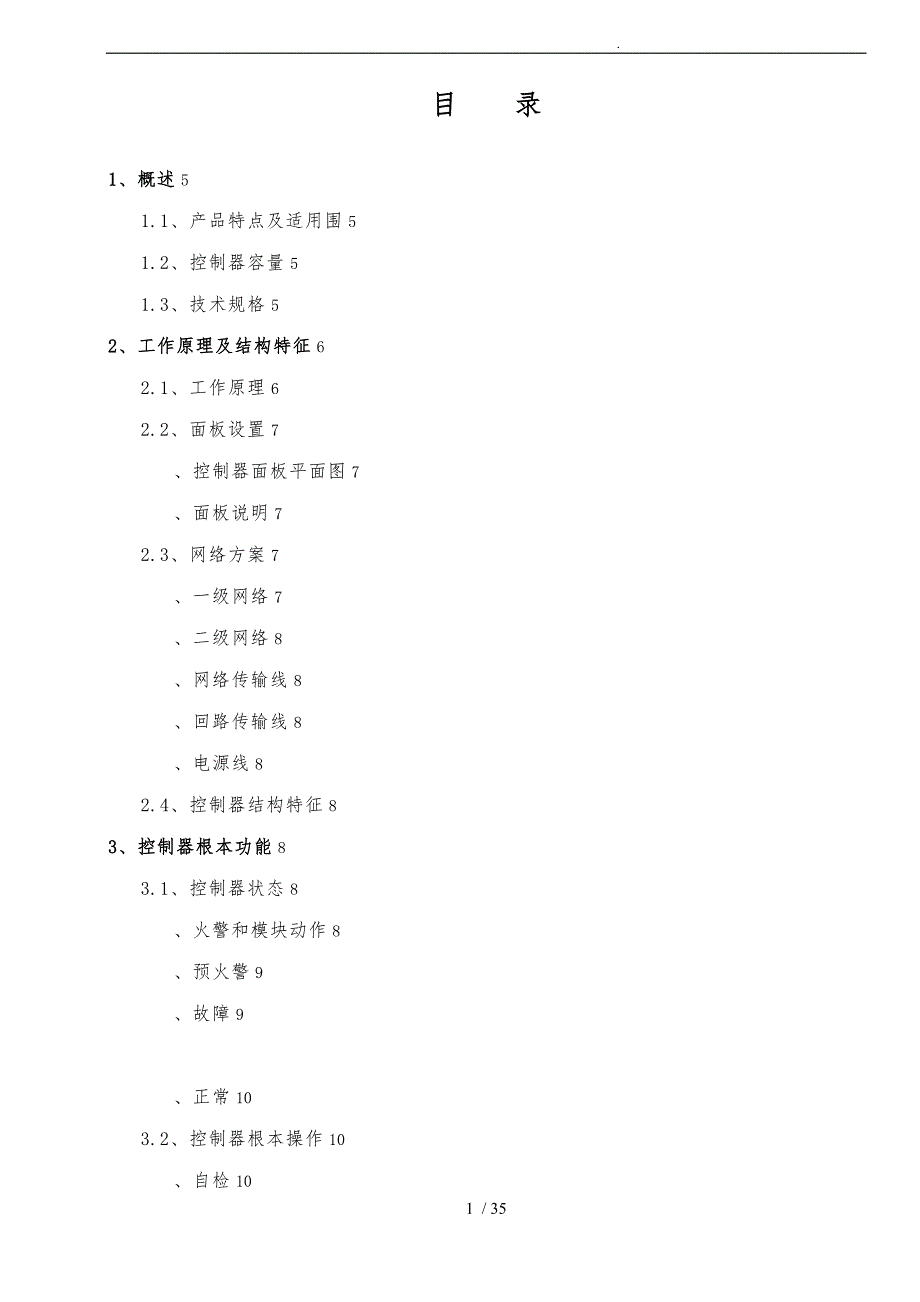

. 目 录1、概述51.1、产品特点及适用围51.2、控制器容量51.3、技术规格52、工作原理及结构特征62.1、工作原理62.2、面板设置7、控制器面板平面图7、面板说明72.3、网络方案7、一级网络7、二级网络8、网络传输线8、回路传输线8、电源线82.4、控制器结构特征83、控制器根本功能83.1、控制器状态8、火警和模块动作8、预火警9、故障9、正常103.2、控制器根本操作10、自检10、复位10、消音10、密码10、电源11、时钟11、设置：11、数据11、记录13、打印13、查询14、其它144、安装154.1、环境及工作条件154.2、接线图15、回路及通讯端子15、联动端子154.3、通电检查154.4、考前须知155、控制器编程操作165.1、环境设置16、校时17、液晶辉度调节17、密码修改17、自动控制转换175.2、系统测试17、步行测试18、输出测试18、恢复出厂设置185.3 网络设置19参数设置19主网设置21火灾显示盘设置21设备操作盘设置22联动控制盘设置23灭火控制盘设置23联动电源设置235.4回路设置24回路设置25自动登录25按组编程26独立编程265.5 联动设置30自动控制30自动复合控制32手动控制32联动控制盘控制33自动与手动复合控制33设备操作盘灯34联动控制盘灯35消音键控制36灭火控制矩阵37联动控制盘复合控制386、使用维护387、故障分析及排除方法388、运输、贮存、开箱及开箱检查399、效劳指南：39附录 1：各项操作所须的密码级别39火灾报警控制器〔联动型〕使用说明书安装、使用产品前，请阅读使用说明书！本控制器输入电压为AC220V，切忌将强电电压接入，否那么会损坏机器！操作手册只适用于 -TBZL-GK501 型通用火灾报警控制器〔联动型〕和-TBZL-GK601 型通用火灾报警控制器〔联动型〕的安装、操作、编程与维修。
1、概述1.1、产品特点及适用围控制器属于大容量、智能型、全总线制火灾报警控制器，具有以下显著特点：u 联动、控制总线制——施工方便、节约材料u 多线联动控制—— 可直接启动外部大型设备u 采用汉字液晶显示——清晰、直观，便于操作u 机器自诊断功能强——维修、维护方便u 灵敏度可调围宽——可根据不同的使用环境,对探测器灵敏度进展自动调整u 探测器的漂移补偿——便于系统维护保养u 系统采用 CAN 总线完成控制器之间的通讯，控制器带有一个RS232通 讯口，可与计算机或串口打印机相连，一个 RS485 通讯口用于同火灾显示盘、设备操作盘、联动控制盘、灭火控制盘和现场电源进展通讯此外，通用性、可编程性强，具有良好的人机界面，丰富的操作提示，采用了薄膜面板工艺、机电一体化设计，使得外型美观、结构紧凑因此该控制器适合于宾馆、饭店、计算机房、仓库等重要场所使用1.2、控制器容量控制器是16×16回路火灾报警控制器，与之配套使用的有可编址模拟量探测器及各种模块每个回路可接127个编址地址点〔每个点可以是探测器或模块〕，最大单机容量为16×16×127个编址地址点，壁挂式控制器带有一个联动控制盘，可对外部大型设备进展直接控制。
单机最多可接16×64台火灾显示盘、16×8个设备操作盘、16×8个联动控制盘、16×4个灭火控制盘〔2区〕和16×8台现场电源1.3、技术规格u 控制器设计符合GB4717-93火灾报警控制器通用技术条件和GB16806-1997消防联动控制设备通用技术条件u 连接探测器和编址模块，每个器件的灵敏度可根据现场条件进展软件调整u 能对外界非火灾因素诸如温度、湿度、灰尘积累引起的灵敏度漂移进展自动补偿，对外界诸如电干扰等快变化信号进展智能处理u 清晰、生动的大屏幕汉字 LCD 显示，可根据现场温度对液晶辉度进展调节，良好的人机界面u 实时的模拟量曲线u 回路配置自动编程功能u 512条事件记录u 步行测试和输出测试功能u 探测器背景光值的观察功能u 可键盘编程或计算机离线编程u 丰富的矩阵控制功能u 微型热敏打印机实现事件实时打印功能u PC机接口u RS-485接口用于连接火灾显示盘、设备操作盘、联动控制盘、灭火控制盘和现场电源u 实时时钟u 地址、回路的屏蔽功能u CAN总线用于系统联网u 联动子站可对外部大型设备进展启停操作u 额定使用条件和主要技术指标：环境温度0～40℃相对湿度£ 95% (40℃)直流备电DC24V 10A h主电源AC220V 50±1%Hz输出电流和电压3A/24V最大工作电流1.5A〔220V〕静态功耗30 V·A2、 工作原理及结构特征2.1、工作原理控制器由多个CPU组成一个实时工作系统，各CPU之间采用I2C总线进展通讯，主CPU 将各回路板CPU采集的数据进展处理、判断后，确定回路板及各路总线上编址单元的状态，同时将结果送显示板CPU显示、声光报警，并在E2PROM中保存必要的数据。
除此之外，主CPU还负责RS485口、RS232口的通讯，监视部直流电源；显示板CPU处理实时液晶及状态灯显示信息，控制热敏打印机进展实时打印2.2、面板设置2.2.1、控制器面板平面图 图1、面板说明总火警灯1个红色联动灯1个红色故障灯 1个黄色自动方式灯1个绿色隔离灯1个黄色测试灯1个绿色消音灯1个绿色主电运行灯1个绿色请求灯8个绿色启动灯8个红色答复灯8个绿色故障灯8个黄色复位键1个消音键1个自检键1个确认键1个功能键〔F1-F6〕6个数字键〔0-9〕10个启动键 8个停止键 8个液晶显示器1块热敏打印机1台2.3、 网络方案、一级网络指控制器与控制器之连接 ，由〖1台主机＋15台从机〗构成〔可指定主机〕，因此系统最大容量：16×〔16×127〕=32512个编址点二级网络指控制器与火灾显示盘、设备操作盘、联动控制盘、灭火控制盘、现场电源之连接由〖 1 台主机〔或从机〕＋64台火灾显示盘＋8 个设备操作盘＋8 个联动控制盘+4 个灭火控制盘〔2区〕+8 台现场电源 〗构成，因此系统最大二级网络容量为：火灾显示盘：16×64 = 1024台 设备操作盘：16×8 = 128个联动控制盘：16×8 = 128个 灭火控制盘：16×4 = 64个现场电源： 16×8 = 128台、网络传输线采用双色双绞屏蔽线，其型号和规格为：RVSP-2×1．5 mm2 一级网络〔CAN总线〕：L1+L2+…+L15≤10Km通讯波特率：1200～38400 bps 六级可选二级网络〔RS-485〕：L0/1+L0/2+…＋L0/99≤1200m通讯波特率：4800、9600 bps 两级可选、回路传输线采用双色双绞线，其型号和规格为： RVS-2×1．5 mm2，并要求其回路电阻〔指机器到最远端编址单元两根导线的环线电阻值〕小于 40W。
电源线应采用双色多股塑料软线，红色为正极，黑色为负极规格为： RV-2×2．5 mm22.4、控制器结构特征外型简洁，重量轻，安装方便；采用了薄膜软面板，实用美观，部为模块化结构，整齐紧凑，便于拆装3、控制器根本功能3.1、控制器状态控制器状态分为火警、联动、预火警、故障、正常五种情况，液晶显示的优先级为： 火警、联动、预火警、故障、正常 最高 最低注：如果上述五种情况同时发生，那么按所规定的优先级在液晶上显示只有当较高一级事件排除，并复位之后，才会显示其它事件3.1.1、火警和模块动作发生火警和模块动作之后面板上的火警灯闪亮；同时音响器发出火警音响火警事件包括：探测器、手动报警按钮；模块已动作事件包括：输入模块、输入输出模块的答复信号报警、消火栓按钮报警；模块启动事件包括：输出模块、输入输出模块启动；模块停止事件包括：输出模块、输入输出模块停止液晶显示如图2：〔图2〕动 作05/28 08∶56∶38 01号机07层02035输出模块 启动 七层排烟风机05/28 08∶56∶45 01号机07层02036输入模块 已动作 七层排烟风口设 置数 据↑↓切 换帮 助当前温度：28℃ 2001年01月01日09:00:0005/28 08∶55∶10 01号机01层01118探测器首次火警 第三会议室东火 警火警总数：01预警总数：01动作总数：01故障总数：0205/28 08∶55∶1001号机01层01118探测器 预警第三会议室东F1 F2 F3 F4 F5 F6 功能键：F1 设置 可查询、打印、网络、回路、控制矩阵等项编程操作； F2 数据 可观察指定器件的动态跟踪曲线或探测器背景光值； F3，F4 当前事件查询； F5切换 实现光标在三个区间的切换； F6 帮助、预火警发生预火警之后蜂鸣器发出音响，液晶显示：同3.1.1、故障发生故障之后面板上的故障灯亮，同时音响器发出故障音响，液晶显示如图3：〔图3〕设 置数 据↑↓回 车帮 助当前温度：28℃ 2001年01月01日09:00:0005/28 08∶55∶10 01号机01层01108探测器无响应 第三会议室东05/28 08∶55∶10 01号机01层01109探测器无响应 第三会议室西故 障火警总数：00预警总数：00动作总数：00故障总数：02 F1 F2 F3 F4 F5 F6 功能键：F1 设置 可进展、网络、回路、控制矩阵等项编程操作； F2 数据 可观察指定器件的动态跟踪曲线或探测器背景光值； F3，F4 当前事件查询； F5切换 实现对局部丧失器件的查询； F6 帮助、正常在没有火警、联动、预火警、故障发生的情况下，认为系统当前运行正常，液晶显示如图4： 〔图4〕 -TBZL-GK601 。
