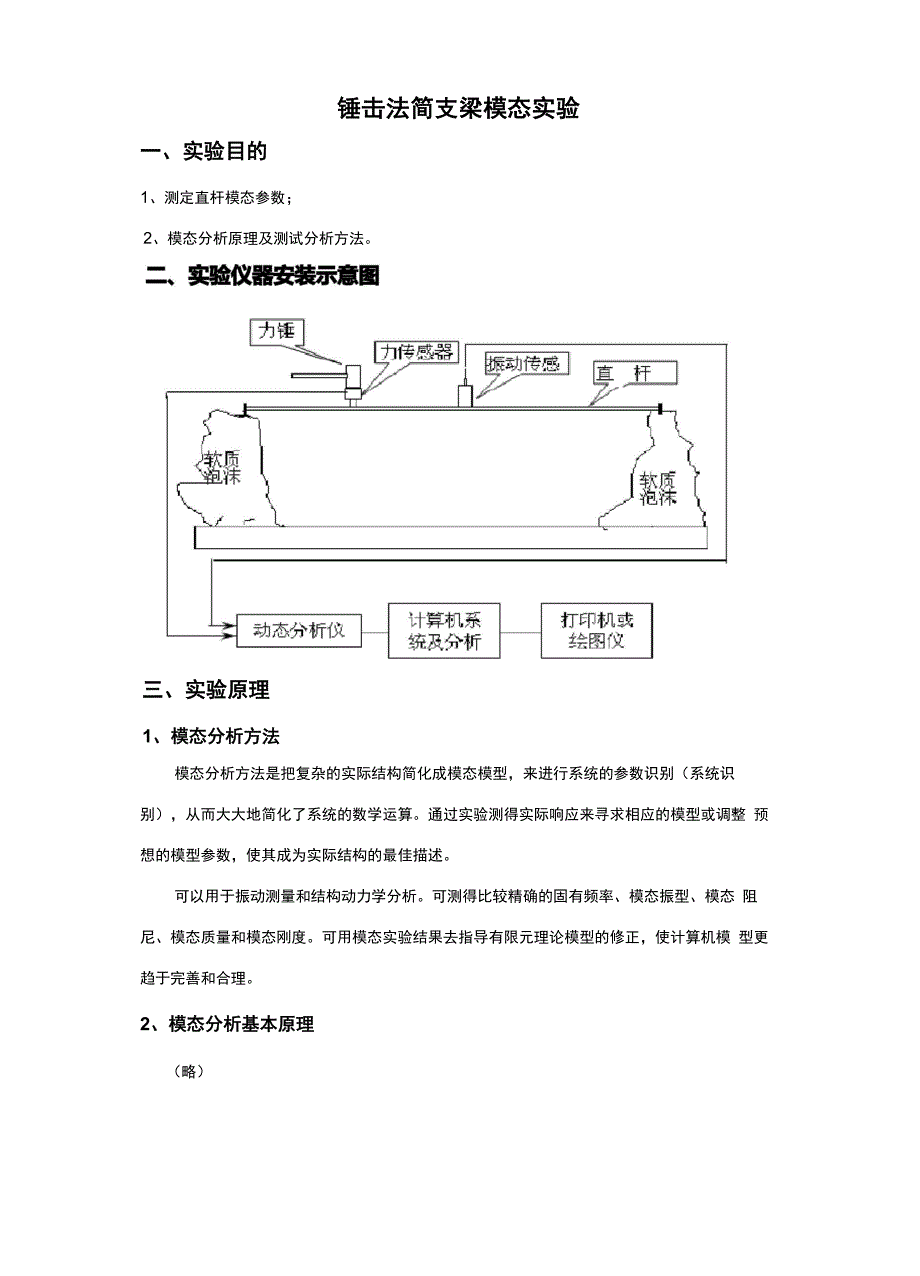

锤击法简支梁模态实验一、实验目的1、测定直杆模态参数；2、模态分析原理及测试分析方法三、实验原理1、模态分析方法模态分析方法是把复杂的实际结构简化成模态模型，来进行系统的参数识别（系统识 别），从而大大地简化了系统的数学运算通过实验测得实际响应来寻求相应的模型或调整 预想的模型参数，使其成为实际结构的最佳描述可以用于振动测量和结构动力学分析可测得比较精确的固有频率、模态振型、模态 阻尼、模态质量和模态刚度可用模态实验结果去指导有限元理论模型的修正，使计算机模 型更趋于完善和合理2、模态分析基本原理（略）3、模态分析方法和测试过程1）激励方法为进行模态分析，首先要测得激振力及相应的响应信号，进行传递函数分析然后建立 结构模型，采用适当的方法进行模态拟合，得到各阶模态参数和相应的模态振型动画，形象 地描述出系统的振动型态根据模态分析的原理，实际应用时，在结构较为轻小，阻尼不大的情况下，常用锤击法 激振，即单击拾振法2）结构安装方式在测试中使结构系统处于什么状态，是试验准备工作的一个重要方面 本实验使试件处于自由状态即使试验对象在任一坐标上都不与地面相连接，自由地悬 浮在空中如放在很软的泡沫塑料上或用很长的柔索将结构吊起而在水平方向激振，可认为 在水平方向处于自由状态。
如果在我们所关心的是实际情况支承条件下的模态，这时，可在实际支承条件下进行 试验，放在很软的泡沫上DH132型压电式加速度传感器 DH5923动态信号测试分析仪 LC13F02型力锤 DHDAS 控制分析软件五、实验步骤横梁如图下图所示，长（x向）500mm，宽（y向）40mm，欲使用多点敲击、单点响应梁的结构示意图和测点分布示意图（1）测点的确定此梁在y、z方向尺寸和x方向（尺寸）相差较大，可以简化为杆件，所以只需在x方 向顺序布置若干敲击点即可（采用多点敲击、单点响应方法），敲击点的数目视要得到的模 态的阶数而定，敲击点数目要多于所要求的阶数，得出的高阶模态结果才可信实验中 x 方向把梁分成十六等份，即可布十七个测点选取拾振点时要避免使拾振点在模态振型的节 点上，此处取拾振点在六号点处2）仪器连接 仪器连接下图所示，其中力锤上的力传感器接动态采集分析仪的第一通道（即振动测量 通道），压电加速度传感器接第二通道（振动测试通道）仪器连接及传感器分布示意图（3 ）打开仪器电源，启动DHDAS2003控制分析软件，选择分析/频响函数分析功能在新建的四个窗口内，分别显示频响函数数据、1-1 通道的时间波形、相干函数和1-2通道的时间波形。
4）参数设置打开动态采集分析仪电源，启动DHDAS2003软件，选择分析/频响函数分析，打开新窗口，点击右键，信号选择/选择频响函数分析参数设置• 采样率：1KHz• 采样方式：瞬态• 触发方式：信号触发• 延迟点数： -200• 平均方式：线性平均•平均次数：4• 时域点数:1024或2048•预览平均：V系统参数设置• 参考通道：1-1• 工程单位和灵敏度：将两个传感器灵敏度输入相应的通道的灵敏度设置栏内传感器灵 敏度为Kch ( PC/EU )表示每个工程单位输出多少PC的电荷，力在参数表中工程单位 设为牛顿N，则此处为PC/N ;加速度在参数表中工程单位设为m/S2，则此处为PC/ m/s2• 量程范围：调整量程范围，使实验数据达到较好的信噪比调整原则：不要使仪器过载， 也不要使得信号过小• 模态参数：编写测点号和方向采用单点拾振法时，如果测量1 号点的频响函数数据，在1-1通道(力锤信号)的模态信息/节点栏内输入1,测量方向输入+Z ；响应通道(加 速度传感器信号)内输入传感器放置的测点号，方向为+Z注意：• 移动敲击时，当力锤移动到其他点进行敲击测量时，就必须相应的修改力锤通道的模态 信息/节点栏内的测点编号。
每次移动力锤后都要新建文件• 用力锤敲击各个测点，观察有无波形，如果有一个或两个通道无波形或波形不正常，就 要检查仪器是否连接正确、导线是否接通、传感器、仪器的工作是否正常等等，直至波 形正确为止使用适当的敲击力敲击各测点，调节量程范围，直到力的波形和响应的波 形既不过载也不过小• 预览平均方式打开后，软件在每次敲击采集数据后，提示是否保存该次试验数据需要 判断敲击信号和响应信号的质量，判断原则为：力锤信号无连击，信号无过载5) 数据预处理• 调节采样数据 采样完成后，对采样数据重新检查并再次回放计算频响函数数据一通道的力信号加力 窗，在力窗窗宽调整合适对响应信号加指数窗•设置完成后，回放数据重新计算频响函数数据6）模态分析• 几何建模：自动创建矩形模型，输入模型的长宽参数以及分段数；打开节点坐标 栏，编写测点号；• 导入频响函数数据：从上述实验得到数据文件内，将每个测点的频响函数数据读 入模态软件，注意选择测量类型：单点拾振测量方式• 参数识别：首先光标选择一个频段的数据，点击参数识别按钮，搜索峰值，计算 频率阻尼及留数（振型）7）振型编辑模态分析完毕以后可以观察、打印和保存分析结果，也可以观察模态振型的动画显示（8）动画显示打开振型表文件和几何模型窗口，在振型表文件窗口内，按数据匹配命令，将模态参数 数据分配给几何模型的测点。
进入到几何模型窗口，点击动画显示按钮，几何模型将相应模 态频率的振型以动画显示出来在振型表文件内鼠标选择不同的模态频率，几何模型上就相 应的将其对应的振型显示出来在几何模型窗口内，使用相应按钮可以动画进行控制，如更换在视图选择中选取显示方 式：单视图、多模态和三视图；改变显示色彩方式；振幅、速度和大小，以及几何位置 六、实验结果和分析1、记录模态参数模态参数第一阶第二阶第三阶第四阶第五阶频率阻尼2、打印出各阶模态振型图。
