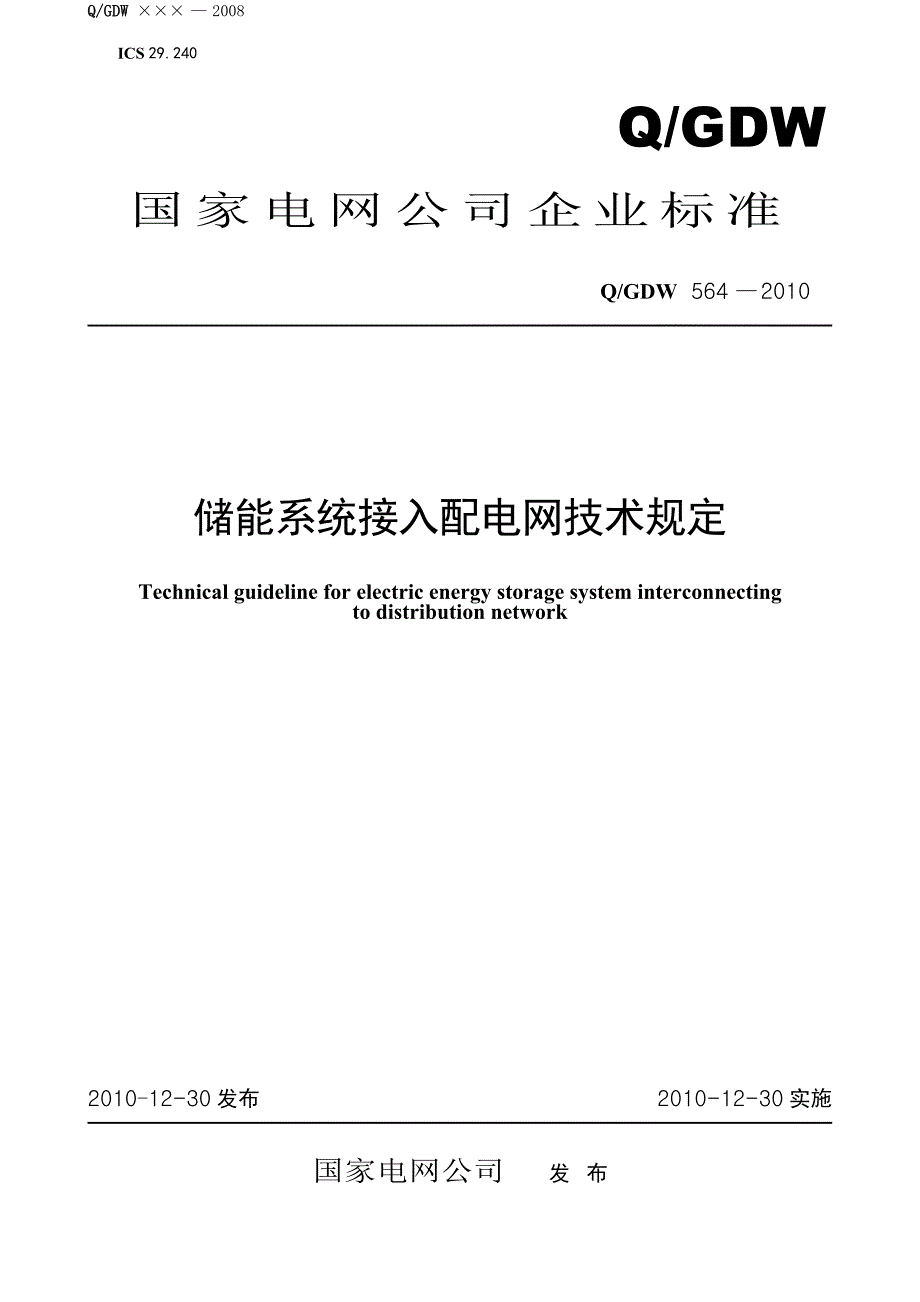

Q/GDW 212 — 2008 ICS 29.240 Q/GDW国家电网公司企业标准Q/GDW 564 — 2010储能系统接入配电网技术规定Technical guideline for electric energy storage system interconnectingto distribution network2010-12-30发布 2010-12-30实施国家电网公司 发 布Q/GDW 564 — 2010目 次前言 II1 范围 12 规范性引用文件 13 术语和定义 24 一般性技术规定 25 接口装置 36 接地与安全 37 电能质量 38 功率控制与电压调节 49 继电保护与安全自动装置 510 自动化与通信 611 电能计量 6编制说明 7前 言为规范储能系统科学、有序地接入配电网，充分发挥储能系统在配电网中削峰填谷、平抑可再生能源电源波动、提供紧急功率支撑等作用国家电网公司生产技术部组织中国电力科学研究院开展了《储能系统接入配电网技术规定》的编制工作根据我国配电网的结构特点和安全运行要求，结合储能系统的特性，在深入研究储能系统对电网的影响，并充分借鉴国外相关标准的基础上制定本规定。
本规定针对对象为国家电网公司经营区域内接入35kV及以下电压等级配电网的、以电化学或电磁形式存储电能的储能系统本规定在储能系统接口装置、接地与安全、电能质量、功率控制与电压调节、继电保护、自动化与通信、电能计量方面对储能系统接入配电网做了相关的技术规定本规定是国家电网公司所属各区域电网公司、省（区、市）公司经营区域内接入35kV及以下电压等级配电网的储能系统的指导性文件本规定由国家电网公司生产技术部提出并解释本规定由国家电网公司科技部归口本规定主要起草单位：中国电力科学研究院本规定主要参加单位：上海电力公司、河南省电力公司、国网电力科学研究院本规定主要起草人：侯义明、梁惠施、陈新、郝建国、吴福保、廖天明、王磊、杨波、刘苑红、惠慧5储能系统接入配电网技术规定1 范围本规定对以电化学或电磁形式存储电能的储能系统接入配电网应遵循的原则和技术要求做了规定与分布式电源通过同一个变流器接入电网的储能元件应参照Q/GDW 480《分布式电源接入电网技术规定》执行本规定适用于国家电网公司经营区域内接入35kV及以下电压等级配电网的储能系统2 规范性引用文件下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB 2894 安全标志及其使用导则GB/T 12325 电能质量 供电电压偏差GB/T 12326 电能质量 电压波动和闪变GB 14050 系统接地的型式及安全技术要求GB/T 14285 继电保护和安全自动装置技术规程GB/T 14549 电能质量 公用电网谐波GB/T 14598.9 电气继电器 第22部分 第3篇：辐射电磁场干扰试验GB/T 14598.10 电气继电器 第22部分 第4篇：快速瞬变干扰试验GB/T 14598.13 量度继电器和保护装置的电气干扰试验 第1部分：1MHz脉冲群干扰试验GB/T 14598.14 量度继电器和保护装置的电气干扰试验 第2部分：静电放电试验GB/T 15543 电能质量 三相电压不平衡GB/T 17626.7 电磁兼容 试验和测量技术 供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T 24337-2009 电能质量 公用电网间谐波DL/T 1040 电网运行准则DL/T 448 电能计量装置技术管理规定DL/T 584 3kV～110kV电网继电保护装置运行整定规程DL/T 621 交流电气装置的接地DL/T 634.5—101 远动设备及系统标准传输协议子集 第101部分DL/T 634.5—104 远动设备及系统标准传输协议子集 第104部分 DL/T 645 多功能电能表通信协议Q/GDW 480 分布式电源接入电网技术规定Q/GDW 370 城市配电网技术导则Q/GDW 382 配电自动化技术导则Q/GDW 156 城市电力网规划设计导则IEC 61000-4-30 电磁兼容 第4-30部分 试验和测量技术-电能质量IEEE 1547 分布式电源接入电力系统标准IEEE Std 466 用于工商业的应急和备用电源设备C22.3 NO.9 分布式电力供应系统互联标准电监安全［2006］34号 电力二次系统安全防护总体方案国家电力监管委员会第5号令 电力二次系统安全防护规定3 术语和定义3.1储能系统 energy storage system本规定所涉及的储能系统是指通过电化学电池或电磁能量存储介质进行可循环电能存储、转换及释放的设备系统。
3.2变流器 converter转变电源电压、频率、相数和其他电量或特性的电器设备，主要包括整流器、逆变器、交流变流器和直流变流器3.3接入点 point of interconnection储能系统与配电网的连接处其接入的方式分为允许通过公共连接点向公用电网送电和不允许通过公共连接点向公用电网送电两种类型3.4公共连接点 point of common coupling（PCC）电力系统中一个以上用户的连接处3.5储能系统短路容量 energy storage system short-circuit capacity储能系统在规定运行方式下，储能系统内部发生短路时的视在功率3.6接口 interface储能系统与公用电网按规范互连的共享界面3.7电磁干扰 electromagnetic interference任何能中断、阻碍、降低或限制电气设备有效性能的电磁能量3.8系统接地 system earthing为使系统安全稳定运行所做的接地，通常是通过电气设备的中性点来进行的，也称为工作接地系统中性点接地方式主要有三种：直接接地、经阻抗接地和不接地 3.9间谐波 interharmonics非工频频率整数倍的谐波。
3.10荷电状态 charge state储能设备当前容量与额定容量的比值，常用百分数表示4 一般性技术规定4.1 储能系统接入配电网及储能系统的运行、监控应遵守相关的国家标准、行业标准和企业标准4.2 储能系统可通过三相或单相接入配电网，其容量和接入点的电压等级：200kW以上储能系统宜接入10kV（6kV）及以上电压等级配电网；200kW及以下储能系统接入220V/380V电压等级配电网4.3 储能系统接入配电网不得危及公众或操作人员的人身安全4.4 储能系统接入配电网不应对电网的安全稳定运行产生任何不良影响4.5 储能系统接入配电网后公共连接点处的电能质量应满足相关标准的要求4.6 储能系统接入配电网不应改变现有电网的主保护配置4.7 储能系统短路容量应小于公共电网接入点的短路容量4.8 储能设备最大充放电电流值不应大于其接入点的短路电流值的10％5 接口装置5.1 在储能系统与公用电网的连接点处应采用易操作、可闭锁、具有手动和自动操作的断路器，同时安装具有可视断点的隔离开关5.2 储能系统的接口装置应满足相应电压等级的电气设备耐压水平5.3 储能系统接口装置应能抵抗下述标准规定的电磁干扰类型和等级：a） GB/T14598.13规定的严酷等级为3级的1MHz和100kHz的脉冲群干扰；b） GB/T14598.10规定的严酷等级为3级的快速脉冲群干扰；c） GB/T14598.14规定的严酷等级为3级的静电放电干扰；d） GB/T14598.9规定的严酷等级为3级的辐射电磁场干扰。
6 接地与安全6.1 接地6.1.1 通过10kV（6kV）～35kV电压等级接入的储能系统接地方式应与其接入的配电网侧系统接地方式保持一致，并应满足人身设备安全和保护配合的要求通过380V电压等级并网的储能系统应安装有防止过电压的保护装置，并应装设终端剩余电流保护器6.1.2 储能系统的接地应符合GB 14050和DL/T 621的相关要求6.2 安全标识6.2.1 连接储能系统和电网的设备应有醒目标识标识应标明“警告”、“双电源”等提示性文字和符号标识的形状、颜色、尺寸和高度按照GB 2894规定执行6.2.2 通过10kV（6kV）～35kV电压等级接入的储能系统，应根据GB 2894的规定，在电气设备和线路附近标识“当心触电”等提示性文字和符号7 电能质量7.1 一般性要求7.1.1 储能系统接入配电网后公共连接点处的电能质量，在谐波、间谐波、电压偏差、电压不平衡、直流分量等方面应满足国家相关标准的要求7.1.2 在储能系统公共连接点处应装设A类电能质量监测装置对于接入10kV（6kV）～35kV电压等级的储能系统，电能质量数据应能够远程传送，满足电网企业对电能质量监测的要求对于接入220V /380V电压等级的储能系统，应能存储一年及以上的电能质量数据，以备电网企业调用。
注：A类电能质量监测装置应满足GB/T 17626.7标准的要求7.2 谐波和畸变7.2.1 储能系统接入配电网后，公共连接点处的谐波电压应满足GB/T 14549的规定，并满足电力行业电能质量技术管理相关标准的要求7.2.2 储能系统接入配电网后，公共连接点处的总谐波电流分量应满足GB/T14549的规定储能系统向电网注入的谐波电流允许值应按储能系统安装容量与其公共连接点的供电设备容量之比进行分配7.3 电压波动和闪变7.3.1 储能系统启停和并网，公共连接点处的电压波动和闪变应满足GB/T 12326的规定7.3.2 因储能系统引起公共连接点处电压变动值与电压变动频度、电压等级有关时，具体限值应按照Q/GDW 480有关规定执行7.3.3 储能系统在公共连接点引起的电压闪变限值应根据储能系统安装容量占接入点公用电网供电容量的比例、系统电压等级按照GB/T 12326的三级规定执行7.4 电压偏差储能系统接入配电网后，公共连接点的电压偏差应符合GB/T 12325的规定：a） 35kV公共连接点电压正、负偏差的绝对值之和不超过标称电压的10％（注：如供电电压上下偏差同号（均为正或负）时，按较大的偏差绝对值作为衡量依据）。
b） 20kV及以下三相电压偏差不超过标称电压的±7％c） 220V单相电压偏差不超过标称电压的+7％,-10％7.5 电压不平衡7.5.1 储能系统接入配电网后，公共连接点的三相电压不平衡度应不超过GB/T15543规定的限值，公共连接点的负序电压不平衡度应不超过2％，短时不应超过4％7.5.2 由储能系统引起的负序电压不平衡度应不超过1.3％，短时不超过2.6％7.6 直流分量7.6.1 储能系统经变压器接入配电网的，向电网馈送的直流电流分量不应超过其交流额定值的0.5％7.6.2 储能系统不经变压器接入电网的，向电网馈送的直流分量应小于其交流额定值的1％。
