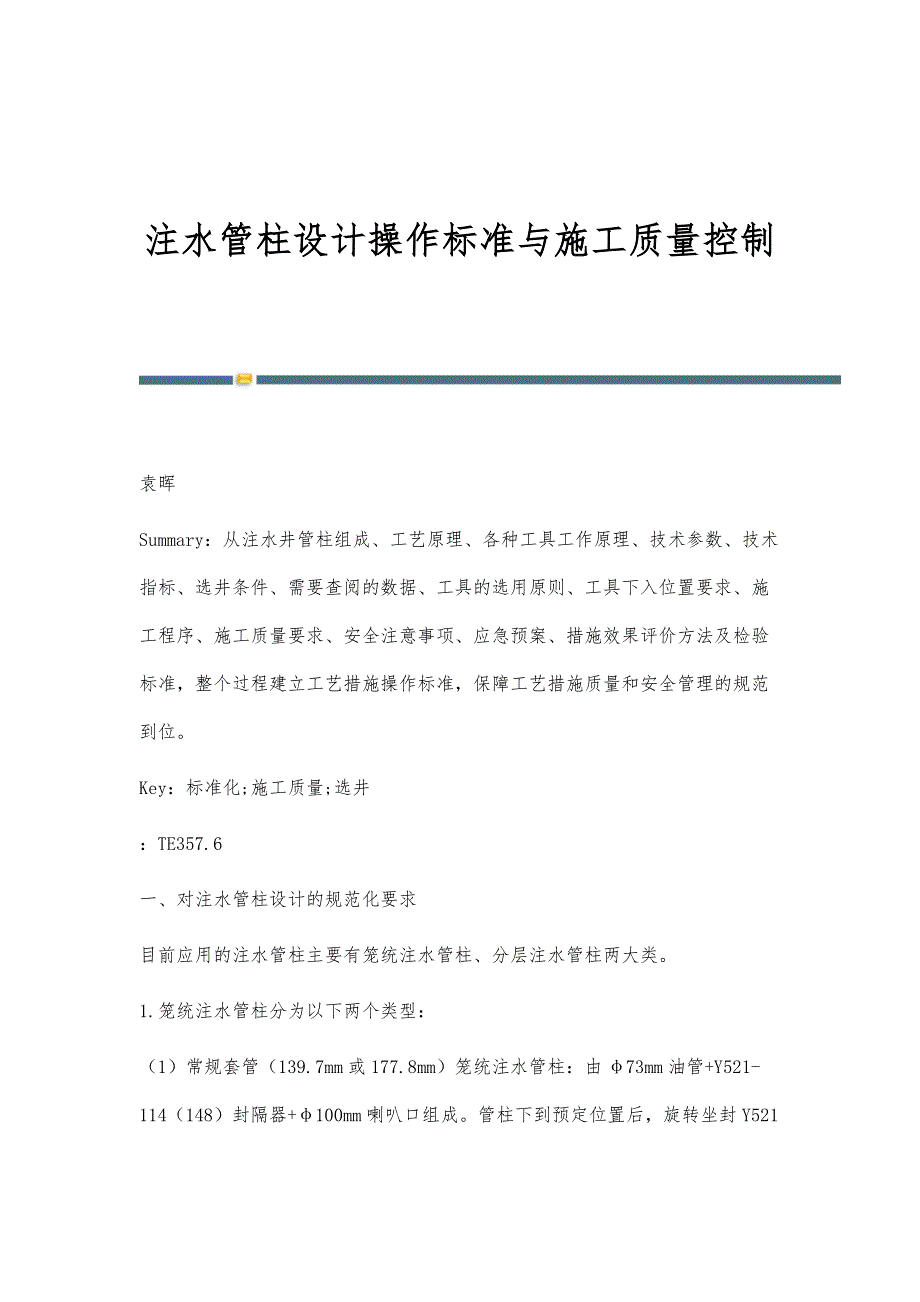

注水管柱设计操作标准与施工质量控制 袁晖Summary：从注水井管柱组成、工艺原理、各种工具工作原理、技术参数、技术指标、选井条件、需要查阅的数据、工具的选用原则、工具下入位置要求、施工程序、施工质量要求、安全注意事项、应急预案、措施效果评价方法及检验标准，整个过程建立工艺措施操作标准，保障工艺措施质量和安全管理的规范到位Key：标准化;施工质量;选井：TE357.6一、对注水管柱设计的规范化要求目前应用的注水管柱主要有笼统注水管柱、分层注水管柱两大类1.笼统注水管柱分为以下两个类型：（1）常规套管（139.7mm或177.8mm）笼统注水管柱：由φ73mm油管+Y521-114（148）封隔器+φ100mm喇叭口组成管柱下到预定位置后，旋转坐封Y521封隔器，注水时，封隔器上的水力锚在内外压差作用下涨开卡瓦，防止管柱产生蠕动解封时，上提管柱即可2）组合套管（139.7mm+101.6mm或177.8mm+127mm）笼统注水管柱：由φ73mm油管+Y521-114（148）封隔器+φ60.3mm油管+筛管+导锥（或φ73mm油管+筛管+丝堵）组成管柱下到预定位置后，旋转坐封Y521封隔器，注水时，封隔器上的水力锚在内外压差作用下涨开卡瓦，防止管柱产生蠕动。
解封时，上提管柱即可2.分层注水管柱可以分为以下三个类型（1）常压（≤15MPa）K344封隔器型分层注水管柱：由水力锚+K344封隔器+桥式偏心配水器+注水球座组成管柱下到预定位置后，正常注水时封隔器座封，水力锚在内外压差作用下涨开卡瓦，防止管柱产生蠕动反洗即可解封封隔器2）高压（>15MPa）Y341封隔器型分层注水管柱：由水力锚（或防上顶卡瓦+Y211油管锚）+Y341封隔器+桥式偏心配水器+注水球座组成管柱下到预定位置后挤水座封隔器，注水时，水力锚在内外压差作用下涨开卡瓦防止管柱产生蠕动;若下防上顶卡瓦+Y211油管锚管柱，首先要上提下放座封Y211油管锚后再挤水座封Y341封隔器解封时，上提管柱即可3）小套管同心分层注水管柱：由K344-80封隔器+φ78同心配水器+注水球座组成管柱下到预定位置后，注水时即可座封封隔器（也可在作业完挤水检验封隔器是够密封）反洗即可解封封隔器二、技术指标目前的分层配水管柱可达5级5层三、选井条件1.必须是射孔完井，且固井质量好，无套漏2.套管无损坏、变形及管外窜（高压、分注）3.偏心分注井斜≤25º，同心分注井井斜≤40º;4.出砂不严重井（分注）。
四、需要查阅的数据完钻井深、套管规范、钢级及壁厚、射孔井段、夹层厚度、最大井斜、套管接箍深度、套管完好情况、有无落物及落物深度、固井质量、人工井底、水井出砂情况岩样渗透率改善良好酸化的目的就是希望能在储层中形成大的孔隙通道，有利于油气的开采五、施工标准与质量控制1.封隔器选用原则（1）对高压笼统注水井，注水压力超过16MPa采用Y521型封隔器2）对分层注水井，最高注水压力超过16MPa的选用Y341型封隔器，低于16MPa的采用K344型封隔器，101.6mm小套管注水井采用K344-80型封隔器，有效隔层厚度小于2m的分层注水井采用K344长胶筒型封封隔器2.管柱设计（1）对于管柱下入深度，若油层底深到人工井底大于30m，管柱下入深度在油层下届10m以下;若油层底深到人工井底小于30m，管柱下入深度在油层上届10m以上;出砂井管柱深度一律下入油层上届10m以上2）高压笼统及分层注水井套管保护封隔器，要下在油层上部10m以上3）分层注水井封隔器下在夹层中部，配水器下在注水层中下部，两级配水器间距要大于10m.（4）最大井斜超过25°的组合套管常压笼统注水管柱要在悬挂器10m以上位置下入防卡接头。
3.施工程序（1）压井作业，压井液为热污水（或盐水），如一次压不住，可根据情况增加压井次数或加大压井液密度2）起出井下管柱，地面清洗、检查、丈量，若油管及井下工具落井需增加打捞、打印等工序;若起管遇卡可增加液压解卡的其它工序3）下管柱探砂面，若无砂，彻底清洗井筒;若有砂冲至人工井底或鱼顶，冲砂液为热污水（或盐水），如冲砂遇阻可打印落实情况，若冲后回探有砂可二次冲砂，直至冲净为止4）按设计要求下入注水管柱，全部使用试压合格的油管5）装好注水井口，挤水座封封隔器及验封合格后，经作业管理科同意后方可放架子收尾，移交采油洗井转注注：若初次下入封隔器井要增加通井或刮管工序，并用相应密度的压井液彻底清洗井筒4.施工质量要求（1）下入封隔器管柱速度不宜过快，每小时下入速度不超过30根不准顿井口（防止水力锚涨开和封隔器提前座封），打好背钳2）管钳不要咬封隔器反洗阀及胶皮处，防止偏孔变形及胶皮破损3）下井工具及油管要认真检查，要求清洁、完好无损，认真涂好丝扣油4）起下管柱使用小滑车或护丝，不准拖地5）下井管柱必须丈量准确，严格执行施工设计6）下井工具及管柱要求用标准管规通过7）所有工具要轻拿、轻放、不要猛摔，不要猛砸。
8）对下封隔器分层注水井，夹层厚度小于5m的，要进行磁定位校深，实际下入深度与设计位置±0.5m为合格9）最高注水压力超过20MPa时，用高压井口5.安全注意事项（1）按文件要求配备使用井控装备，做好井控工作2）施工过程中掌握邻井动态，做好防止井喷准备工作3）注意施工井周围环境情况，做好相应的应急预案及防范措施4）作业过程中控制起下管柱速度，防止抽吸或压力激动，及时补灌压井液5）中油辽字[2011]308号文件要求做好硫化氢防护工作6.应急预案（1）如遇Y521封隔器坐不住，則增加旋转圈数，再坐，如果再坐不住，就上提一根管，重新坐封2） 若分层注水管柱下井过程中如有遇阻现象，坐井口反洗井，解卡或解封后再继续下井3） 若K344型封隔器验封不合格，可在安全允许压力下迅速关开套管闸门放压座封封隔器7.封隔器注水管柱合格检验标准正挤水15-30m3或挤水起压后5min套管不反液为合格注：挤水压力不能超过封隔器及井口的最高耐压能力六、结语不断完善、提高注水井各项工艺操作标准与质量， 实现注水井管理科学化、规范化，保证水井各种工艺措施的有效性，做到水井精细注水、有效注水，最终提高水井分注级别和分注效果，达到提高油藏水驱动用程度的目的。
Reference[1] 朱振坤，.桥式偏心集成注水技术研究[D]硕士.大庆石油学院，2008.09.05.[2] 温晓红.分注注水技术在中亚RN非均质碳酸盐油田的应用[J].石油钻采工艺，2014（02）.[3] 胡熙平，袁世昌.分注注水的油层适应性分析[J]西部探矿工程，2016（12）.1046500783216 -全文完-。
