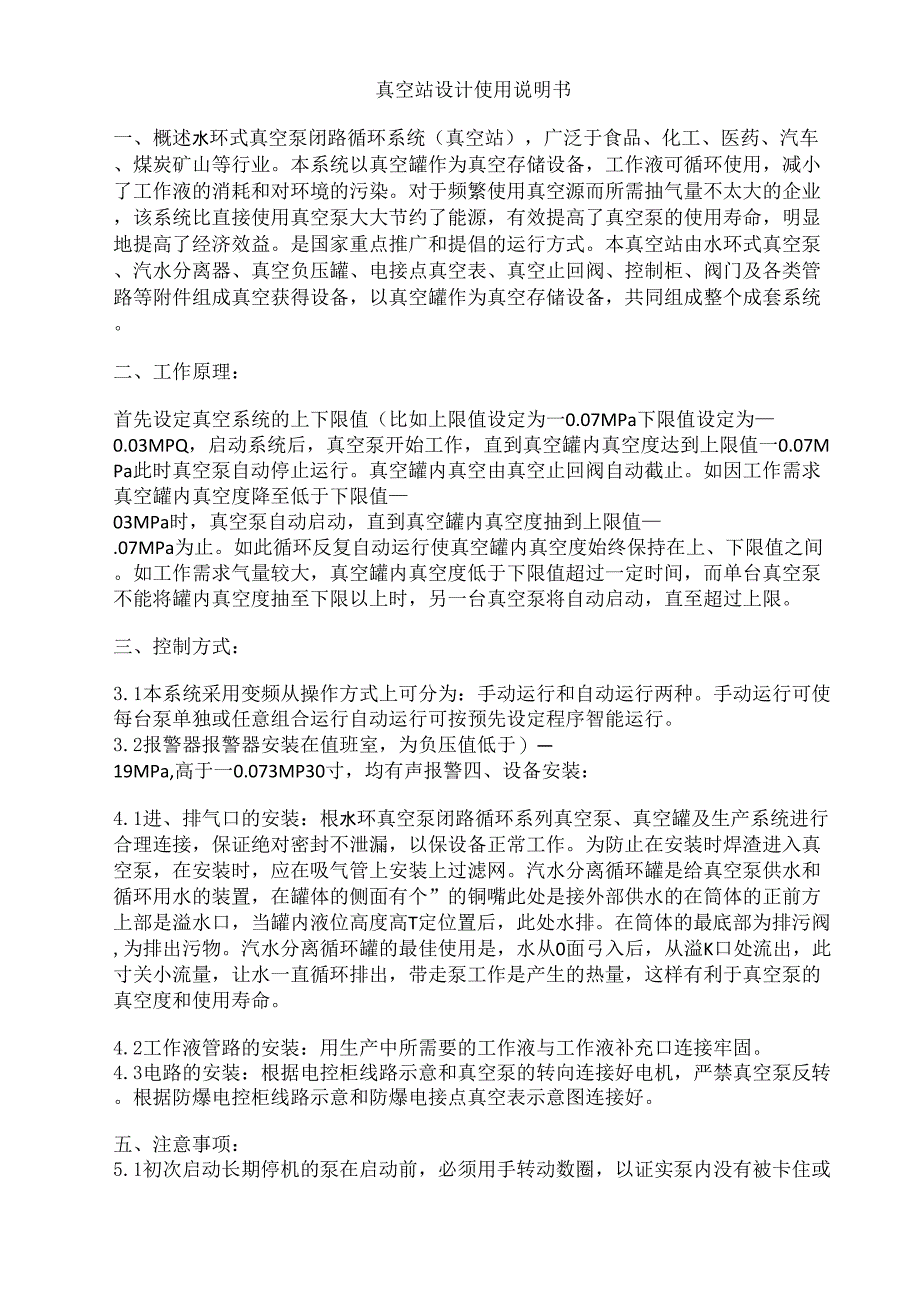

真空站设计使用说明书一、概述水环式真空泵闭路循环系统（真空站），广泛于食品、化工、医药、汽车、煤炭矿山等行业本系统以真空罐作为真空存储设备，工作液可循环使用，减小了工作液的消耗和对环境的污染对于频繁使用真空源而所需抽气量不太大的企业，该系统比直接使用真空泵大大节约了能源，有效提高了真空泵的使用寿命，明显地提高了经济效益是国家重点推广和提倡的运行方式本真空站由水环式真空泵、汽水分离器、真空负压罐、电接点真空表、真空止回阀、控制柜、阀门及各类管路等附件组成真空获得设备，以真空罐作为真空存储设备，共同组成整个成套系统二、工作原理：首先设定真空系统的上下限值（比如上限值设定为一0.07MPa下限值设定为—0.03MPQ，启动系统后，真空泵开始工作，直到真空罐内真空度达到上限值一0.07MPa此时真空泵自动停止运行真空罐内真空由真空止回阀自动截止如因工作需求真空罐内真空度降至低于下限值—03MPa时，真空泵自动启动，直到真空罐内真空度抽到上限值—.07MPa为止如此循环反复自动运行使真空罐内真空度始终保持在上、下限值之间如工作需求气量较大，真空罐内真空度低于下限值超过一定时间，而单台真空泵不能将罐内真空度抽至下限以上时，另一台真空泵将自动启动，直至超过上限。
三、控制方式：3.1本系统采用变频从操作方式上可分为：手动运行和自动运行两种手动运行可使每台泵单独或任意组合运行自动运行可按预先设定程序智能运行3.2报警器报警器安装在值班室，为负压值低于）—19MPa,高于一0.073MP30寸，均有声报警四、设备安装：4.1进、排气口的安装：根水环真空泵闭路循环系列真空泵、真空罐及生产系统进行合理连接，保证绝对密封不泄漏，以保设备正常工作为防止在安装时焊渣进入真空泵，在安装时，应在吸气管上安装上过滤网汽水分离循环罐是给真空泵供水和循环用水的装置，在罐体的侧面有个”的铜嘴此处是接外部供水的在筒体的正前方上部是溢水口，当罐内液位高度高T定位置后，此处水排在筒体的最底部为排污阀,为排出污物汽水分离循环罐的最佳使用是，水从0面弓入后，从溢K口处流出，此寸关小流量，让水一直循环排出，带走泵工作是产生的热量，这样有利于真空泵的真空度和使用寿命4.2工作液管路的安装：用生产中所需要的工作液与工作液补充口连接牢固4.3电路的安装：根据电控柜线路示意和真空泵的转向连接好电机，严禁真空泵反转根据防爆电控柜线路示意和防爆电接点真空表示意图连接好五、注意事项：5.1初次启动长期停机的泵在启动前，必须用手转动数圈，以证实泵内没有被卡住或其它损坏现象。
启动可按照以下顺序进行；5.1.1打开吸气管路阀门5.1.2启动电动机5.1.3迅速打开泵前端的阀门，（第一次启动时要先开汽水分离器的供液阀门和工作液管路上阀门，并从阀门处检查是否有工作液，注意不要无工作液运行真空泵）5.2长期停机：5.2.1关闭真空泵的循环液，并断掉真空泵电源5.2.2长期停机应将真空泵腔内的水放掉，以免再次启动时，会造成叶片与泵轴断裂警示：控制柜最好固定在墙面上，以免泵工作时的震动和水蒸气对控制柜里面的元器件造成影.响。
