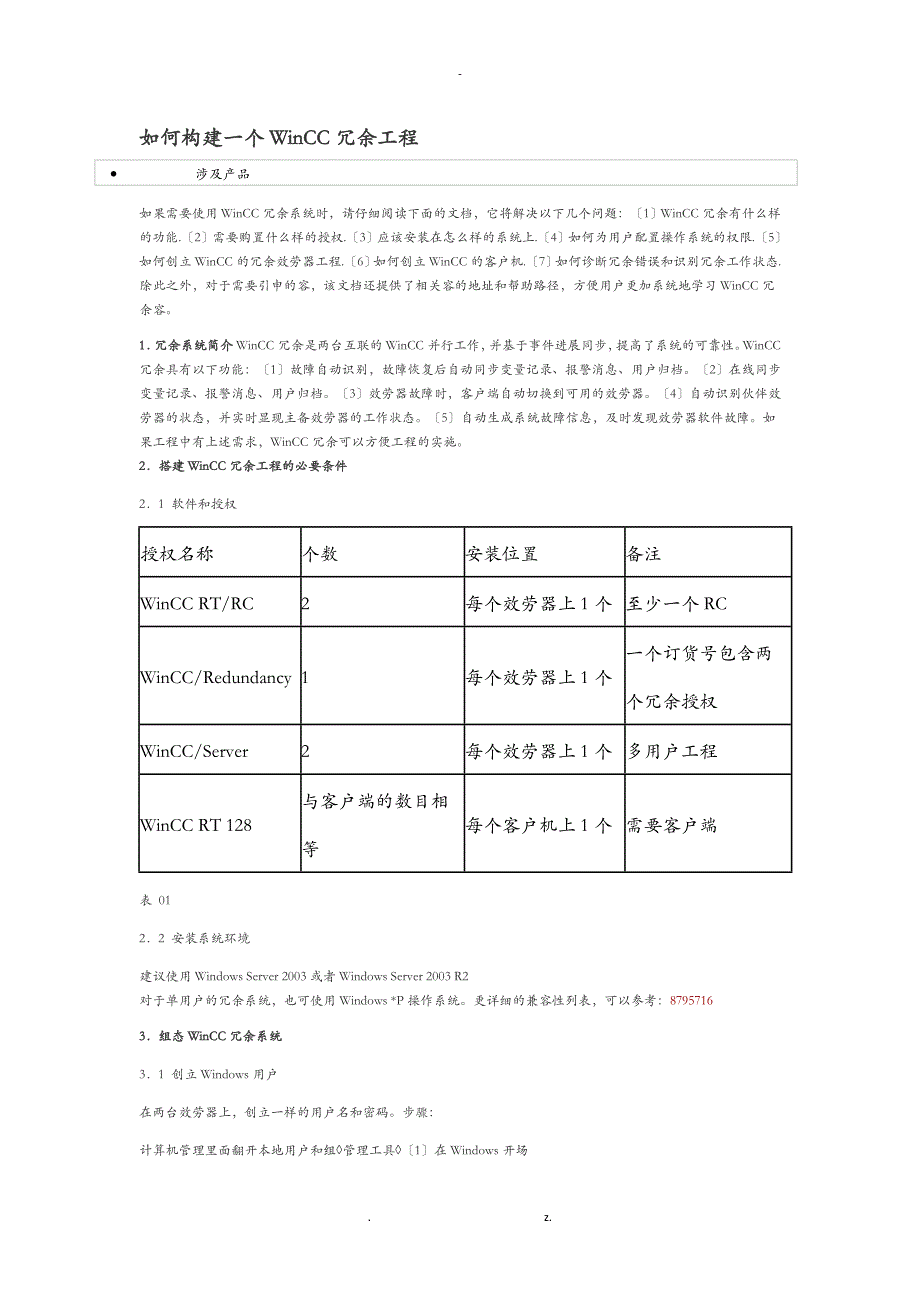

如何构建一个WinCC冗余工程· 涉及产品如果需要使用WinCC冗余系统时，请仔细阅读下面的文档，它将解决以下几个问题：〔1〕WinCC冗余有什么样的功能.〔2〕需要购置什么样的授权.〔3〕应该安装在怎么样的系统上.〔4〕如何为用户配置操作系统的权限.〔5〕如何创立WinCC的冗余效劳器工程.〔6〕如何创立WinCC的客户机.〔7〕如何诊断冗余错误和识别冗余工作状态.除此之外，对于需要引申的容，该文档还提供了相关容的地址和帮助路径，方便用户更加系统地学习WinCC冗余容1．冗余系统简介WinCC冗余是两台互联的WinCC并行工作，并基于事件进展同步，提高了系统的可靠性WinCC冗余具有以下功能：〔1〕故障自动识别，故障恢复后自动同步变量记录、报警消息、用户归档〔2〕同步变量记录、报警消息、用户归档〔3〕效劳器故障时，客户端自动切换到可用的效劳器〔4〕自动识别伙伴效劳器的状态，并实时显现主备效劳器的工作状态〔5〕自动生成系统故障信息，及时发现效劳器软件故障如果工程中有上述需求，WinCC冗余可以方便工程的实施2．搭建WinCC冗余工程的必要条件2．1 软件和授权授权名称个数安装位置备注WinCC RT/RC2每个效劳器上1个至少一个RCWinCC/Redundancy1每个效劳器上1个一个订货号包含两个冗余授权WinCC/Server2每个效劳器上1个多用户工程WinCC RT 128与客户端的数目相等每个客户机上1个需要客户端表 012．2 安装系统环境建议使用Windows Server 2003或者Windows Server 2003 R2对于单用户的冗余系统，也可使用Windows *P操作系统。
更详细的兼容性列表，可以参考：87957163．组态WinCC冗余系统3．1 创立Windows用户在两台效劳器上，创立一样的用户名和密码步骤：计算机管理里面翻开本地用户和组à管理工具à〔1〕在Windows开场图 01〔2〕创立一个新用户或者使用默认的Administrator〔3〕对于新建用户，在隶属于中，为用户分配Administrator，SIMATIC HMI和 SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组对于默认Administrator用户，检查是否属于上述三个组图 02注意：两个$之间的"本地计算机名称〞不能包含、 - 、空格、中文字符，同时第一个字符必须是字母如果不满足上述要求，请右键点击我的电脑—〉属性—〉计算机名称—〉更改，修改计算机名称，并重新安装SQL Server3．2 创立一个WinCC工程创立一个WinCC单用户或者多用户工程，组态相应的WinCC功能3．3 冗余功能设置〔1〕激活冗余选项右键单击冗余，翻开冗余，选中"激活冗余〞复选框图 03〔2〕根据现场要求设置冗余选项各个选项的详细解释请参考：WinCC信息系统—〉组态—〉冗余系统—〉使用冗余—〉组态—〉"常规〞标签〔3〕选择WinCC效劳器之间的冗余识别连接方式请使用串口，或者双网卡，提高冗余状态的稳定性。
参见图03中的标识2串口连接电缆请参考：26417340〔4〕效劳器伙伴之间时间同步通过使用时间同步根本控件，实现效劳器之间的时间同步图 04〔5〕生成效劳器数据包右键点击效劳器数据，在弹出菜单中选择创立数据包，单击确认生成效劳器数据包图 053．4 复制工程到冗余效劳器只需要将组态好的WinCC工程，复制到另外一台效劳器上步骤如下：〔1〕翻开WinCC工程复制器Windows开场—〉所有程序—〉SIMATIC—〉WinCC—〉工具里面的Project Duplicator图 06〔2〕选择要复制的工程点击浏览按钮，选择所要复制的WinCC工程的.mcp文件图 07〔3〕指定要复制工程的路径首先，在伙伴效劳器上创立一个共享文件夹，用于保存WinCC工程其次，在工程复制器上点击浏览按钮，通过网络邻居找到伙伴效劳器上创立的共享文件夹图 08〔4〕点击Duplicator，复制工程工程复制完成后，会有提示复制完成对话框，单击关闭使用工程复制器复制WinCC工程，相应的计算机名称、冗余的主从设置会自动更改注意：检查一下WinCC通讯通道中的逻辑设备名称与Set PG/PC指定的名称是否一致如果不一致，需要手动修改逻辑设备名称。
方法为：右键点击相应的通讯驱动—〉系统参数—〉单元—〉逻辑设备名3．5 客户机的设置确保客户端的Windows用户拥有Administrator，SIMATIC HMI和SQLServer2005MSSQLUSER$本地计算机名称$WinCC三个用户组同时，如果WinCC效劳器上不存在此客户端的Windows用户，必须在WinCC效劳器上按照"2.1 创立Windows用户〞创立此Windows用户与没有本地工程的客户端相比，有本地工程的客户端具有以下特点：〔1〕可以装载多个效劳器数据包，查看多个效劳器的数据〔2〕每个客户端可以定义不同的个性化画面关于客户端类型的更多介绍请参考WinCC信息系统—〉组态—〉多用户系统—〉客户机组态3．5．1 客户端没有本地工程〔1〕翻开WinCC工程管理器图 09〔2〕翻开效劳器的工程点击WinCC工程管理器中的文件—〉翻开，在弹出对话框中选择效劳器上的MCP文件，点击OK确认图 10〔3〕激活WinCC工程在弹出登陆对话框中，输入在效劳器上用户管理中组态的用户名和密码图 113．5．2 客户端有本地工程〔1〕创立客户端工程点击文件—〉新建，弹出如下对话框：图 12〔2〕加载效劳器数据包右键点击效劳器数据包，在弹出菜单中选择装载，在下面窗口中选择在效劳器上生成的pck文件。
路径为：网上邻居—〉效劳器计算机名—〉WinCC效劳器工程—〉效劳器计算机名—〉Packages—〉*.pck文件图 13〔3〕组态客户机工程可以为客户机组态自己的工程画面，在画面编辑器中新建相应的画面图 14〔4〕为客户机指定首选效劳器右键点击效劳器数据，在弹出菜单中选择属性，翻开如下对话框，并选择首选效劳器图 153．6 初次启动冗余工程〔1〕首先，激活主效劳器〔2〕激活备用效劳器注意：一定要等到主效劳器完全启动后，才能激活备用效劳器〔3〕激活相应的客户机3．7 冗余的简单诊断当冗余系统故障时，可以首先确认故障是否与冗余有关如果无关，按照普通的诊断方式解决问题〔1〕确定效劳器故障是否与冗余有关检查变量RM_MASTER的状态，该变量位于部变量--〉冗余变量组下并手动切换RM_MASTER的值〔0和1〕，观察伙伴效劳器中该值的变化如果能够成功切换，则故障与冗余功能无关〔2〕效劳器故障与冗余有关当RM_MASTER不能正常切换，检查RedundantServerState的值如果该值为3，请重新启动计算机如果重新启动仍然不能解决问题，请用工程复制器，重新复制工程〔支持复制〕注意：如果冗余选项中启动了"过程连接错误后同步〞，则先检查过程连接是否正常。
〔3〕通过系统消息查看冗余工作状态关于诊断的更多容请参考：12067560关于冗余变量状态的含义请参考：WinCC信息系统—〉冗余系统—〉附录—〉WinCC冗余系统变量关键词WinCC 冗余. z.。
