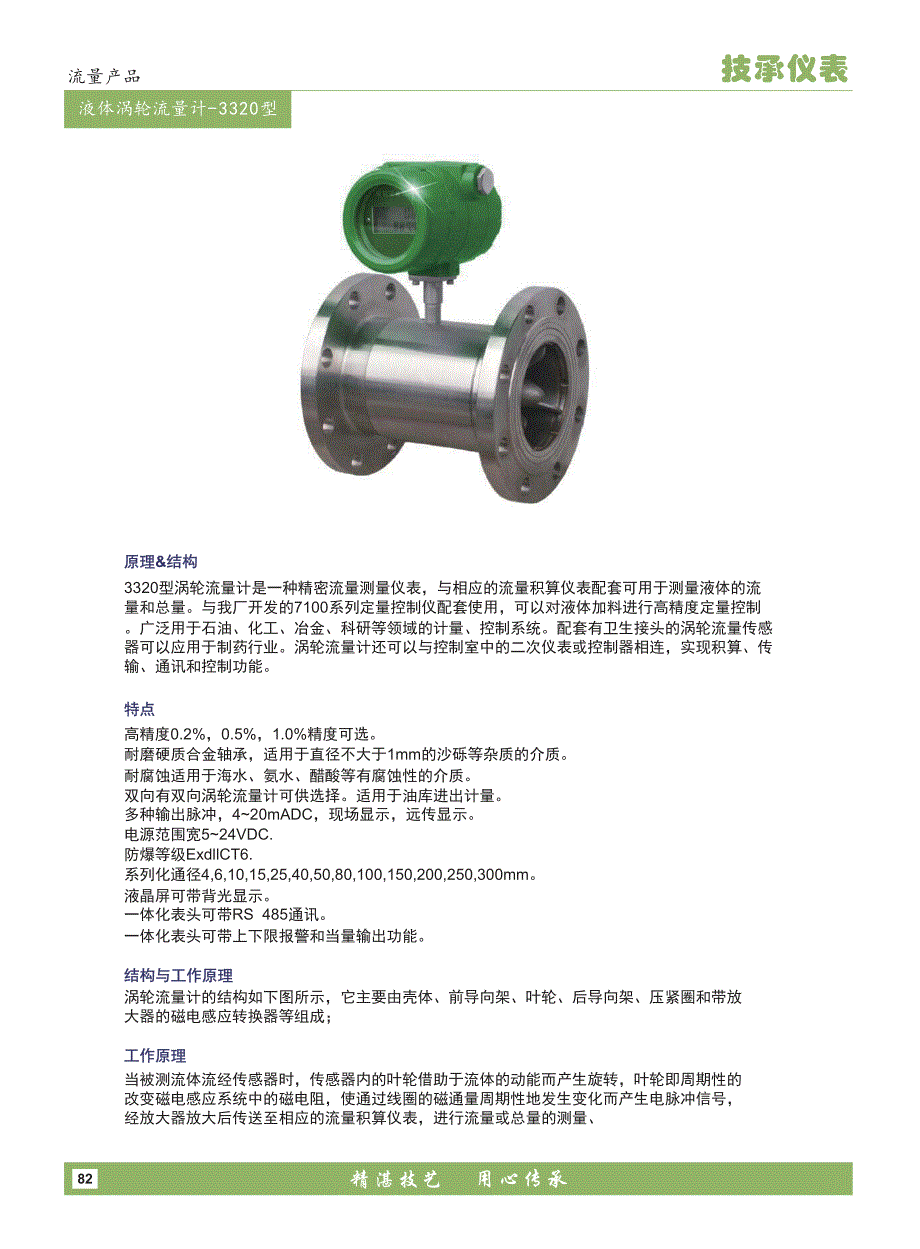

82原原理理&结构结构3320型涡轮流量计是一种精密流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流 量和总量与我厂开发的7100系列定量控制仪配套使用，可以对液体加料进行高精度定量控制 广泛用于石油、化工、冶金、科研等领域的计量、控制系统配套有卫生接头的涡轮流量传感 器可以应用于制药行业涡轮流量计还可以与控制室中的二次仪表或控制器相连，实现积算、传 输、通讯和控制功能特点特点高精度0.2%，0.5%，1.0%精度可选 耐磨硬质合金轴承，适用于直径不大于1mm的沙砾等杂质的介质 耐腐蚀适用于海水、氨水、醋酸等有腐蚀性的介质 双向有双向涡轮流量计可供选择适用于油库进出计量 多种输出脉冲，4~20mADC，现场显示，远传显示 电源范围宽5~24VDC. 防爆等级ExdllCT6. 系列化通径4,6,10,15,25,40,50,80,100,150,200,250,300mm 液晶屏可带背光显示 一体化表头可带RS 485通讯 一体化表头可带上下限报警和当量输出功能结构与工作原理结构与工作原理 涡轮流量计的结构如下图所示，它主要由壳体、前导向架、叶轮、后导向架、压紧圈和带放 大器的磁电感应转换器等组成；工作原理工作原理当被测流体流经传感器时，传感器内的叶轮借助于流体的动能而产生旋转，叶轮即周期性的 改变磁电感应系统中的磁电阻，使通过线圈的磁通量周期性地发生变化而产生电脉冲信号， 经放大器放大后传送至相应的流量积算仪表，进行流量或总量的测量、流量产品液体涡轮流量计-3320型83技技术性能术性能公称通径 (mm)流量范围 (m³/h)流体温 度 (℃)公称压 力 (Mpa)环境温 度 (℃)最大压力损 失 (Mpa)下限(min)上限(max) 20.030.16- 20~+12 0 (+150*)6.3-25~+550.15 40.040.251.6 6.3 16* 25*0.12 60.10.60.08 100.21.20.05 150.660.035200.88 251101.60.025321.212 40220 50440 65880 8010100 10020200 15040400 20080800 2501201200 30018018003320涡轮流量计外形和连接尺寸涡轮流量计外形和连接尺寸 公称通径DN4~10mm(公称压力PN6.3Mpa)公称通径DN15~40mm(公称压力PN6.3Mpa)流量产品液体涡轮流量计-3320型84公称通径尺寸(mm) DN(mm)G(螺纹规格)L(mm)重量(Kg) 4/6/10M30*1.51601.5 15G1''1801.5 20G1''1901.8 32G1-1/22202.2 40G2''2302.4公公称通径称通径DN25-300法兰连接涡轮尺寸图法兰连接涡轮尺寸图尺 寸(mm)D1D2dNL重量 (Kg)25115851441004 32140100181356 704101105104 805152156105 908154158156 80200160 820010 21022081022001 1502852402230016 200340295 1240043 2504053552642055 30046041042070注： 1.法兰连接尺寸JB/T81-1994或JB/T79-1994 2.公称通径DN40~80，在公称压力PN1.6Mpa和PN2.5Mpa 时，法兰连接尺寸DN100~200中，带括号者为公称压 PN2.5Mpa的法兰尺寸。
DN250,300公称压力PN1.6Mpa 3.一般出厂产品配公称压力PN1.6Mpa的法兰公称通径公称通径DN6-50卡装连接涡轮尺寸图卡装连接涡轮尺寸图流量产品液体涡轮流量计-3320型85公称通径尺寸(mm)DN(mm)LDD1重量(Kg）46107550.542.51.5157550.542.51.32510050.542.51.2401406456.52.05015077.570.53.23320涡涡轮流量计选配配件和定制结构轮流量计选配配件和定制结构1. 双排液晶显示，同时显示瞬时流量和累积流量 2.供电方式为24VDC或者3.6V锂电池（电磁使用寿命可达2万小时） 3.可选配清零开关，通过按键清除累积流量或者磁钢清零 4.流量累积单位可设定为立方、升、公斤、加仑、立方英尺，标准立方 5.底部螺纹尺寸M16×1或者M14×1，可与各类涡轮流量传感器配套 6.输出方式为脉冲输出或者两线制隔离电流输出，电流输出类型为4-20mA,(信号输出需外接24V电7.外壳防爆等级为ExdllCT6流量产品液体涡轮流量计-3320型86球面密封耐高压传感器 耐高压设计，口径4mm~25mm 接管采用焊接式，最高耐压可 达40Mpa各类口径涡轮叶轮图，根据同测量介质有防腐可 选以及表面镀膜工艺结构拆分图流量产品液体涡轮流量计-3320型87选选型代码型代码1234567 3320-------公称通径 代码管径螺纹型可选（公制）法兰型可选卡盘型可选 44mm螺纹 M30*1.5//66mm螺纹 M30*1.5 1010mm螺纹 M30*1.5DN10法兰型 1515mm螺纹G1“DN15法兰型DN15卡盘型 2020mm螺纹G1“DN20法兰型DN20卡盘型 2525mm螺纹G1-1/4DN25法兰型DN25卡盘型 3232mm螺纹G1-1/2DN32法兰型DN32卡盘型 4040mm螺纹G2“DN40法兰型DN40卡盘型 5050mm螺纹G2-1/2“DN50法兰型DN50卡盘型 6565mm/DN65法兰型DN65卡盘型 08NDmm0808法兰型/001NDmm001001法兰型 051NDmm051051法兰型 002NDmm002002法兰型 052NDmm052052法兰型 1003NDmm003003法兰型 输出信号P 脉冲输出I现场电流输出（4-20mA）J配套流量积算仪S配套流量积算仪并输出4-20mAT 现场液晶显示（3.6V锂电池供电） 2 M 现场液晶显示并带4-20mA输出 压力等级 C1PN1.6MPaC5 PN16MPa C2PN2.5MPaC6PN25MPa C3PN4.0MPaC7PN40MPa 3C4 PN6.3MPa 精度 A1%C0.2% 特殊订货 4B0.50% 流动方向 1从左往右3自下而上左侧 52从右往左4自下而上左侧 叶轮材质 1SUS430 2SUS329J1双相不锈钢 63镍合金 连接方式F 法兰连接R螺纹连接 7 K 卡装连接（卫生型） OEM定制 /无定制内容常规出货 A无铭牌光版定制产品 8B指定铭牌指定商标产品流量产品液体涡轮流量计-3320型。
