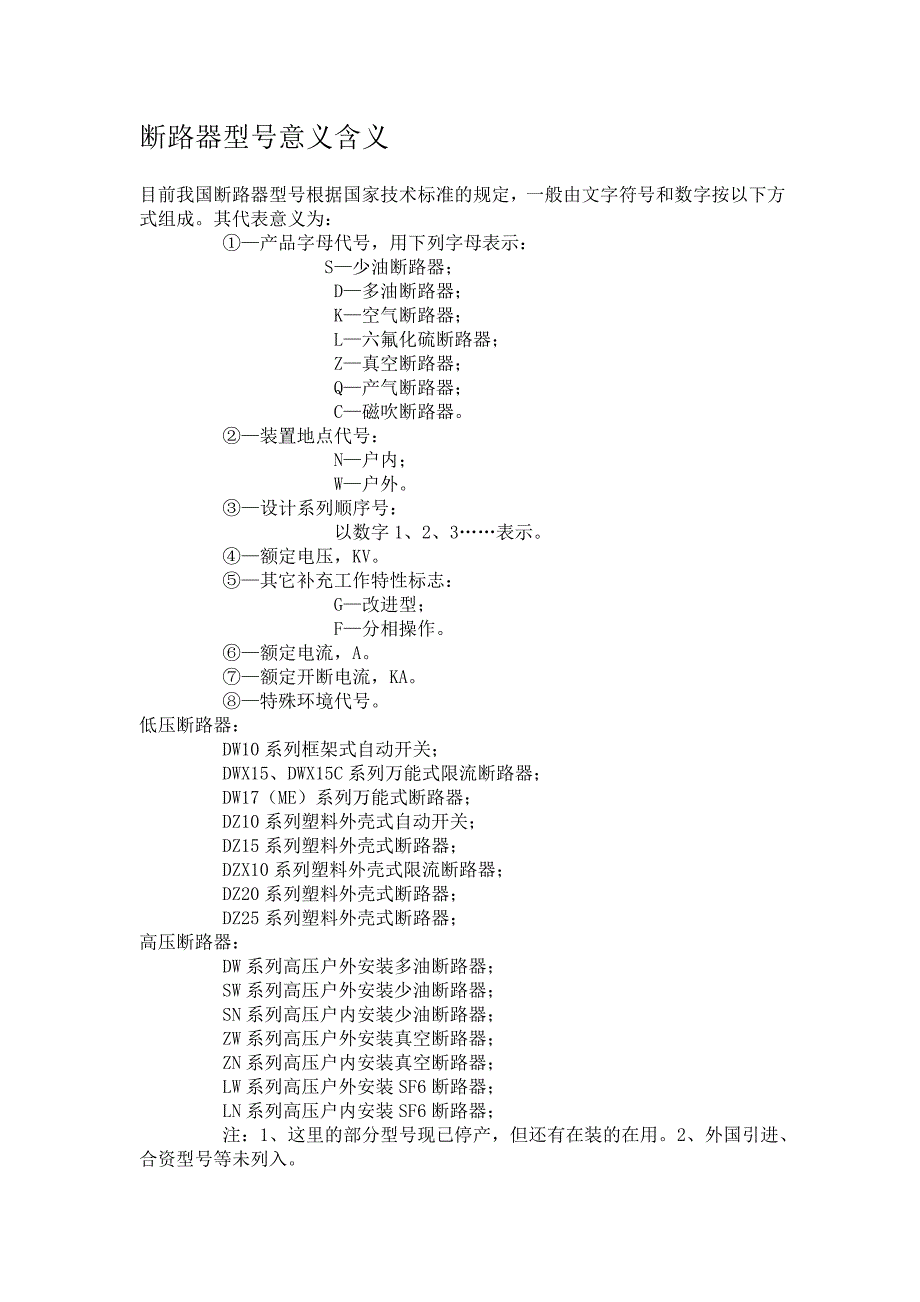

断路器型号意义含义目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下 方式组成其代表意义为：①—产品字母代号，用下列字母表示：S—少油断路器；D—多油断路器；K—空气断路器；L—六氟化硫断路器；Z—真空断路器；Q—产气断路器；C—磁吹断路器②—装置地点代号：N—户内；W—户外③—设计系列顺序号：以数字 1、2、3……表示④—额定电压，KV⑤—其它补充工作特性标志：G—改进型；F—分相操作⑥—额定电流，A⑦—额定开断电流，KA⑧—特殊环境代号 低压断路器：DW10 系列框架式自动开关；DWX15、DWX15C 系列万能式限流断路器；DW17（ME）系列万能式断路器；DZ10 系列塑料外壳式自动开关；DZ15 系列塑料外壳式断路器；DZX10 系列塑料外壳式限流断路器；DZ20 系列塑料外壳式断路器；DZ25 系列塑料外壳式断路器； 高压断路器：DW 系列高压户外安装多油断路器；SW 系列高压户外安装少油断路器；SN 系列高压户内安装少油断路器；ZW 系列高压户外安装真空断路器；ZN 系列高压户内安装真空断路器；LW 系列高压户外安装 SF6 断路器；LN 系列高压户内安装 SF6 断路器；注：1、这里的部分型号现已停产，但还有在装的在用。
2、外国引进、合 资型号等未列入补充：GW-110(III)W-630、G------隔离开关W------户外使用110---------适用于额定电压为 110KV 的系统中（Ⅲ）-------Ⅲ型（设计序号）630---------适用于额定电流在 630A 以下的系统中GN22-10/2000、G------------隔离开关N------------户内使用22-----------设计序号2000-----------适用于额定电流在 2000A 以下的系统中SW2-110IIS-------------少油断路器W-------------户外使用2------------设计序号110----------适用于额定电压为 110KV 的系统中II-----------本系列开关中的 II 型开关 高压断路器的主要技术参数通常用下列参数表征高压断路器的基本工作性能：(1)额定电压(标称电压)：它是表征断路器绝缘强度的参数，它是断路器 长期工作的标准电压为了适应电力系统工作的要求，断路器又规定了与各级 额定电压相应的最高工作电压对 3—220KV 各级，其最高工作电压较额定电压 约高 15%左右；对 330KV 及以上，最高工作电压较额定电压约高 10%。
断路器在 最高工作电压下，应能长期可靠地工作2）额定电流：它是表征断路器通过长期电流能力的参数，即断路器允 许连续长期通过的最大电流3）额定开断电流：它是表征断路器开断能力的参数在额定电压下， 断路器能保证可靠开断的最大电流，称为额定开断电流，其单位用断路器触头 分离瞬间短路电流周期分量有效值的千安数表示当断路器在、低于其额定电 压的电网中工作时，其开断电流可以增大但受灭弧室机械强度的限制，开断 电流有一最大值，称为极限开断电流4）动稳定电流：它是表征断路器通过短时电流能力的参数，反映断路 器承受短路电流电动力效应的能力断路器在合闸状态下或关合瞬间，允许通 过的电流最大峰值，称为电动稳定电流，又称为极限通过电流断路器通过动 稳定电流时，不能因电动力作用而损坏5）关合电流：是表征断路器关合电流能力的参数因为断路器在接通 电路时，电路中可能预伏有短路故障，此时断路器将关合很大的短路电流这 样，一方面由于短路电流的电动力减弱了合闸的操作力，另一方面由于触头尚 未接触前发生击穿而产生电弧，可能使触头熔焊，从而使断路器造成损伤断 路器能够可靠关合的电流最大峰值，称为额定关合电流额定关合电流和动稳 定电流在数值上是相等的，两者都等于额定开断电流的 2.55 倍。
6）热稳定电流和热稳定电流的持续时间：执稳定电流也是表征断路器 通过短时电流能力的参数，但它反映断路器承受短路电流热效应的能力热稳定电流是指断路器处于合闸状态下，在一定的持续时间内，所允许通过电流的 最大周期分量有效值，此时断路器不应因短时发热而损坏国家标准规定：断 路器的额定热稳定电流等于额定开断电流额定热稳定电流的持续时间为 2S， 需要大于 2S 时，推荐 4S7）合闸时间与分闸时间：这是表征断路器操作性能的参数各种不同 类型的断路器的分、合闸时间不同，但都要求动作迅速合闸时间是指从断路 器操动机构合闸线圈接通到主触头接触这段时间，断路器的分闸时间包括固有 分闸时间和熄弧时间两部分固有分闸时间是指从操动机构分闸线圈接通到触 头分离这段时间熄弧时间是指从触头分离到各相电弧熄灭为止这段时间所 以，分闸时间也称为全分闸时间8）操作循环：这也是表征断路器操作性能的指标架空线路的短路故 障大多是暂时性的，短路电流切断后，故障即迅速消失因此，为了提高供电 的可靠性和系统运行的稳定性，断路器应能承受一次或两次以上的关合、开断、 或关合后立即开断的动作能力此种按一定时间间隔进行多次分、合的操作称 为操作循环。
我国规定断路器的额定操作循环如下：自动重合闸操作循环：分——t’——合分——t——合分非自动重合闸操作循环：分——t——合分——t——合分其中，分——表示分闸动作；合分——表示合闸后立即分闸的动作；t’——无电流间隔时间，即断路器断开故障电路，从电 弧熄灭起到电路重新自动接通的时间，标准时间为 0.3S 或 0.5S，也即重合闸动 作时间t——为运行人员强送电时间，标准时间为 180S 。
