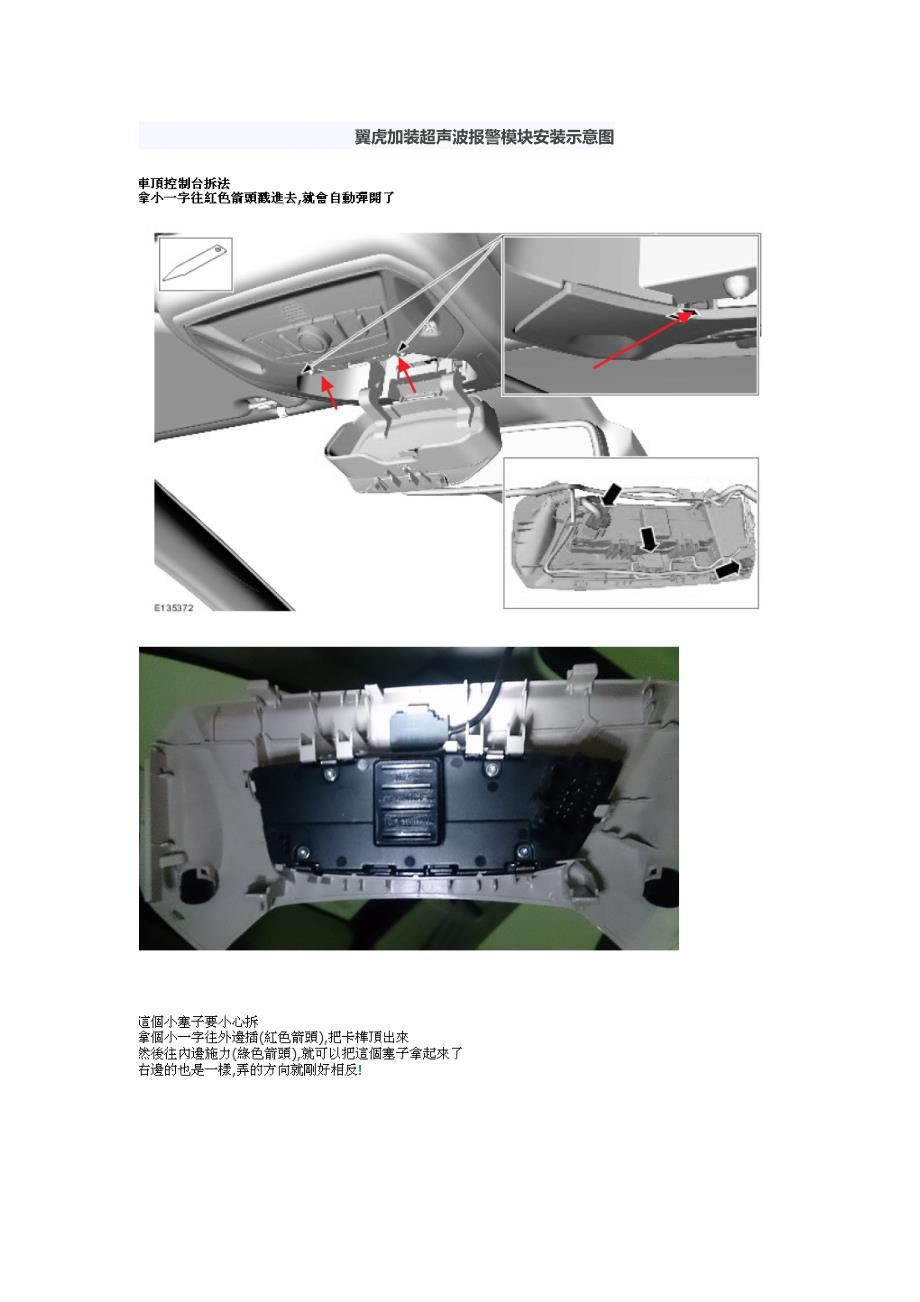

翼虎加装超声波报警模块安装示意图 地线随便找个车架上的螺丝接上就可以了麻烦的是电源线和信号线，特别是信号线，翼虎的超声波报警信号线插孔已经插上了氛围灯的信号线,需要并线， 照著電路圖分別插入C1BP０２-H的腳位１２.18号孔,大的插槽位置在整个保险丝盒里是同样的，但是具体插孔在翼虎和福克斯上排列还是有区别的,不能盲目模仿一定要记住电源线插在18号孔上,信号线并在12号空的氛围灯信号线上翼虎的20孔在左下角，一定要注意这里的区别装完后再把卡子扣上施工前先把這兩個插頭先拔起來，否则你車上的燈會一閃一閃的，沒拔也也许燒保險絲阐明的是1 插头拔下来后，由于翼虎顶配的1２号口已经被占用，必须要并线 接地那個R型端子接在手套箱下面那個螺絲上就可以 2 安装插线的时候,建议把插头下红色卡槽先拔下来 把端子插上去后装上，这样端子卡扣会比较紧固ＰS：拔出红色端子卡槽的时候一定要用巧力,慢慢来 那玩意很容易断ＡB文献修改： 12# 改为04 ﻫ 47＃ 改为02最後須要运用foＣＣCｕs開啟功能＃1２ 改為０4 (原廠蜂鳴器改成喇叭叫，原廠警報喇叭會失效)#47 改為02 (開啟超音波防盜選單,可以完美選擇”部份開啟”選項)要開啟防盜超音波選項，其實只需要#47改02就可以#12的話 原廠有防盜器的車子可以不改,維持原廠蜂鳴器叫就好ﻫ這部分請自行決定要不要改。
