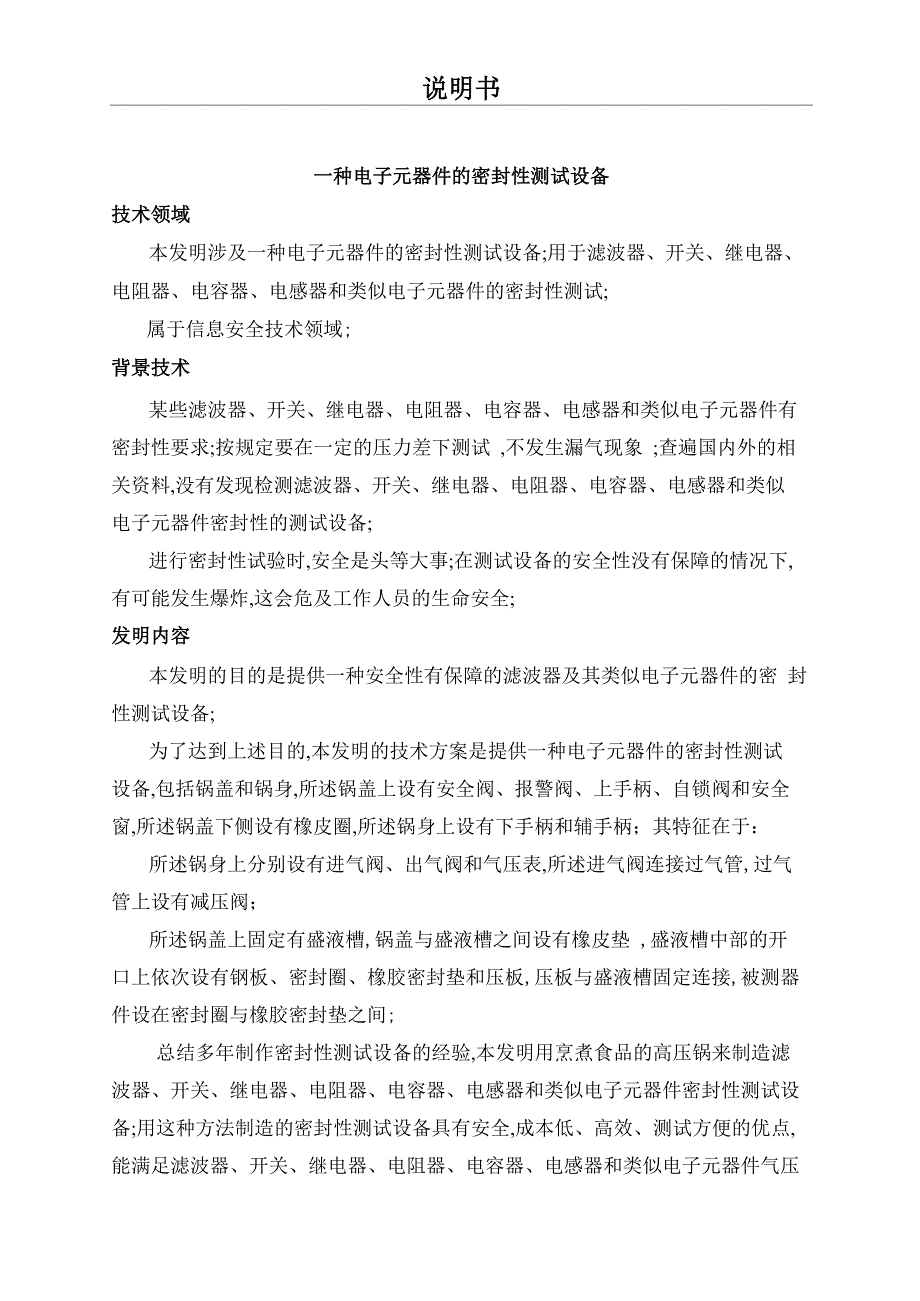

说明书一种电子元器件的密封性测试设备技术领域本发明涉及一种电子元器件的密封性测试设备;用于滤波器、开关、继电器、 电阻器、电容器、电感器和类似电子元器件的密封性测试;属于信息安全技术领域;背景技术某些滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件有 密封性要求;按规定要在一定的压力差下测试 ,不发生漏气现象 ;查遍国内外的相 关资料,没有发现检测滤波器、开关、继电器、电阻器、电容器、电感器和类似 电子元器件密封性的测试设备;进行密封性试验时,安全是头等大事;在测试设备的安全性没有保障的情况下, 有可能发生爆炸,这会危及工作人员的生命安全;发明内容本发明的目的是提供一种安全性有保障的滤波器及其类似电子元器件的密 封性测试设备;为了达到上述目的,本发明的技术方案是提供一种电子元器件的密封性测试 设备,包括锅盖和锅身,所述锅盖上设有安全阀、报警阀、上手柄、自锁阀和安全 窗,所述锅盖下侧设有橡皮圈,所述锅身上设有下手柄和辅手柄；其特征在于：所述锅身上分别设有进气阀、出气阀和气压表,所述进气阀连接过气管,过气 管上设有减压阀；所述锅盖上固定有盛液槽,锅盖与盛液槽之间设有橡皮垫 ,盛液槽中部的开 口上依次设有钢板、密封圈、橡胶密封垫和压板,压板与盛液槽固定连接,被测器 件设在密封圈与橡胶密封垫之间;总结多年制作密封性测试设备的经验,本发明用烹煮食品的高压锅来制造滤 波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件密封性测试设 备;用这种方法制造的密封性测试设备具有安全,成本低、高效、测试方便的优点, 能满足滤波器、开关、继电器、电阻器、电容器、电感器和类似电子元器件气压 差小于150 千帕密封性的测试要求;本发明专利的优点为：1．在规定的使用范围内,密封性试验的安全性有保障；2．制造成本低；3．方便使用,效率高;附图说明图1 为日常烹调食物的高压锅示意图；图2 为进气阀、出气阀和气压表安装示意图；图3 为进气阀、出气阀和气压表另一角度安装示意图图4 为盛液槽上部示意图；图5 为盛液槽底部示意图；图6 为盛液槽安装示意图；图7 为滤波器密封性测试装置示意图；图8 滤波器密封性测试装置安装示意图;具体实施方式结合说明书附图和实施例,对本发明进行详细说明;实施例如图1 为日常烹调食物的高压锅示意图,该高压锅由锅盖10和锅身30组成, 其中所述锅盖10上侧设有排气管 11、安全阀 12、报警阀 13、上手柄 14、自锁 阀 15 和安全窗 16, 所述锅盖 10 下侧设有橡皮圈 20, 所述锅身 30 上设有下手柄 31 和辅手柄 32;该高压锅有五道安全保障措施;首先是图1中所示的自锁阀15安全保障措施; 在把高压锅盖与锅身的合拢过程中,必须是自锁阀到位,并能听到自锁阀到位后发 出的声响,确认锅盖盖好,才能进行下一步的操作；第二是图1 中所示的排气管 11 安全保障措施;通常在排气管 11加有重物,以控制锅内的气压在要求的范围内；第 三是图 1 中所示的安全阀 12 安全保障措施;当锅内的气压达到 112-160kpa 时,安 全阀12 会动作,迅速降低锅内的气压,防止过压事故的发生；第四是图 1 中报警阀 13 安全保障措施;若锅内压力超过 160kpa 而安全阀 12 因故没有动作,报警阀 13 会自动开启,迅速降低锅内的气压,防止过压事故的发生；若发生意外,连报警阀 13 也失常,不动作,高气压会把图 1中所示的橡皮圈20从安全窗16 压出,迅速降低锅 内的气压,防止过压事故的发生;下面以测试滤波器的密封性设备的制造为例子,说明该密封性测试设备的制 造和安装;第一步,如图 2 和图 3 所示,在高压锅手柄 31 的两侧安装进气阀 33、出气阀 34和气压表 35；第二步,如图 5 和图 6 所示,在锅盖 10 上开一个圆形开口,通过 M3 螺钉 175 和 M3 螺母 174 将盛液槽 17 安装在锅盖 10 上 , 盛液槽 17 与锅盖 10 之间加设一 个橡皮垫 171,所述盛液槽 17 上设有 M6 螺栓 173,其下部连接 M6 螺母 172,盛液 槽 17 中部开有四方形开口,其上设有钢板 176;安装盛液槽 17 之后的锅盖 10 如 图4 和图5 所示;这一步的关键是橡皮垫 171,要求质地好,有一定的厚度;第三步,如图8所示,在被测滤波器70与盛液槽 17的接触部位,要安装合适 的密封圈 60,在被测滤波器 70 的上部要安装橡胶密封垫 80,它的作用与密封圈 60相同,在橡胶密封垫 80的上面,要安装合适的压板90和压紧螺栓100,其功能 就是把滤波器固定好;在进气阀 33 上连接过气管 40,当输入空气气压很高时,有 可能发生输入的空气气压瞬间超出高压锅的极限值而产生意外 ;为此,必须在过 气管 40 的前面安装减压阀 50,通过控制减压阀 50 缓慢地增加高压锅内的气压, 使之达到滤波器密封性测试的额定气压差;这样的设置和操作安全、可靠;装好后 的装置如图7 所示;在完成上述被测滤波器 70 的装配后,注入测试滤波器密封性测试规定的液 体,如水、汽油、酒精等液体,让合适压力的空气经减压阀50 缓缓注入,达到额定 气压差后,仔细观察有无气泡逸出,就能完成滤波器密封性的测试;其他诸如开关、继电器、电阻器、电容器、电感器和类似电子元器件的测试, 与上述滤波器的测试雷同;权利要求书1、一种电子元器件的密封性测试设备,包括锅盖 10 和锅身 30,所述锅盖 10 上设有安全阀 12、报警阀 13、上手柄 14、自锁阀 15 和安全窗 16,所述锅盖 10 下侧设有橡皮圈20,所述锅身 30 上设有下手柄 31和辅手柄 32；其特征在于：所述锅身 30 上分别设有进气阀 33、出气阀 34 和气压表 35,所述进气阀 33 连接过气管40,过气管 40 上设有减压阀50；所述锅盖 10 上固定有盛液槽 17,锅盖 10 与盛液槽 17 之间设有橡皮垫 171, 盛液槽17中部的方形开口上依次设有钢板176、密封圈60、橡胶密封垫 80和压 板 90,压板 90 与盛液槽 17 固定连接,被测器件设在密封圈 60 与橡胶密封垫 80 之间;发明人：柳,刘,陈说明书摘要本发明提供了一种电子元器件的密封性测试设备 ,其特征在于：所述锅身上 分别设有进气阀、出气阀和气压表 ,所述进气阀连接过气管 ,过气管上设有减压 阀；所述锅盖上固定有盛液槽,锅盖与盛液槽之间设有橡皮垫,盛液槽中部的方形 开口上依次设有钢板、密封圈、橡胶密封垫和压板,压板与盛液槽固定连接,被测 器件设在密封圈与橡胶密封垫之间;本发明的主要特点是安全、可靠、成本低、 效率高;说明书附图12——13—16—3211 101520图135 34 32亘3175 1761731210175 174 173 12 172 1390 7014 31 33 40 509080704050摘要附图90 70334050。
