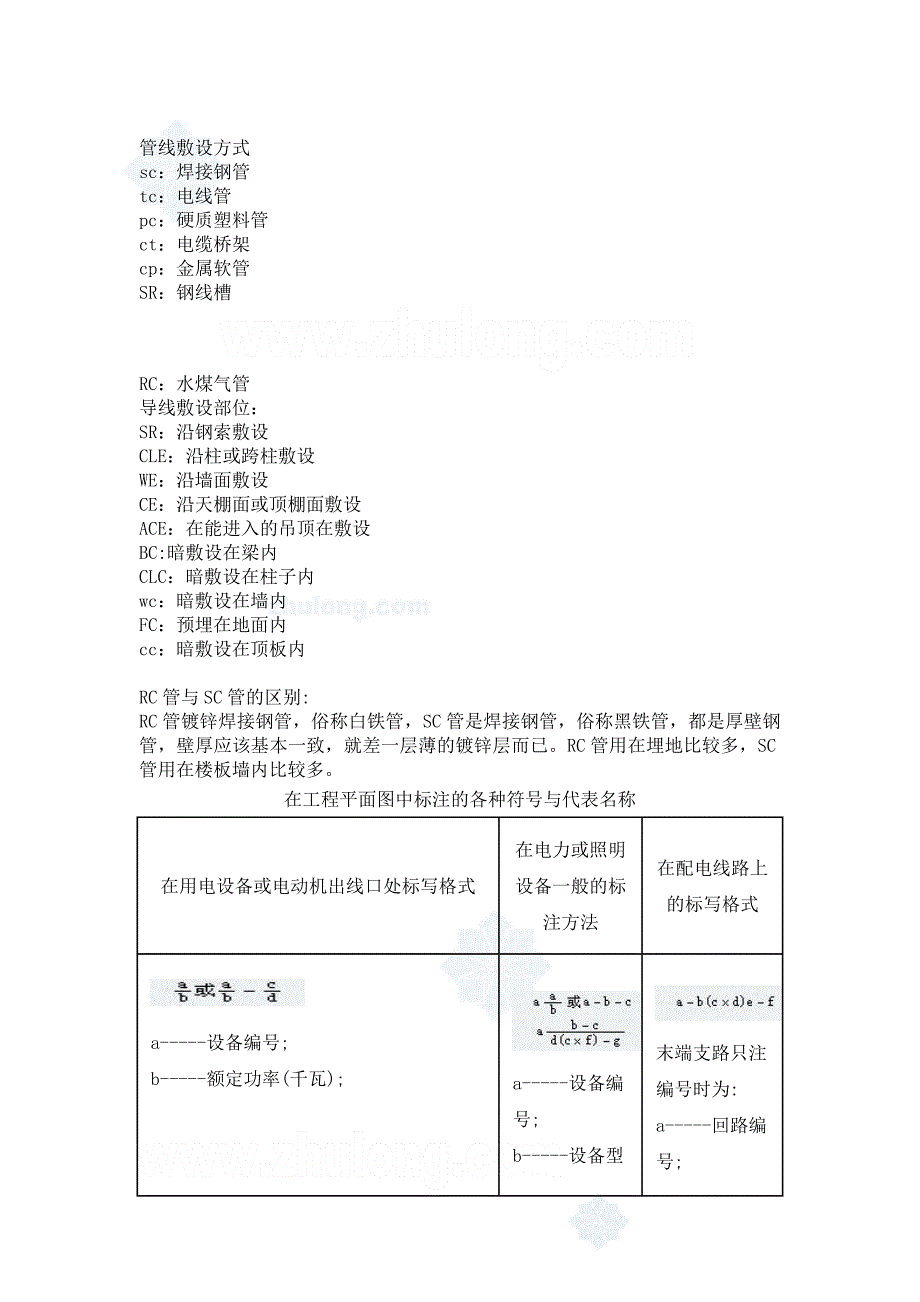

管线敷设方式 sc：焊接钢管 tc：电线管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽RC：水煤气管 导线敷设部位： SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 FC：预埋在地面内 cc：暗敷设在顶板内RC 管与 SC 管的区别: RC 管镀锌焊接钢管，俗称白铁管，SC 管是焊接钢管，俗称黑铁管，都是厚壁钢 管，壁厚应该基本一致，就差一层薄的镀锌层而已RC 管用在埋地比较多，SC 管用在楼板墙内比较多在工程平面图中标注的各种符号与代表名称在用电设备或电动机出线口处标写格式在电力或照明设备一般的标注方法在配电线路上的标写格式a-----设备编号;b-----额定功率(千瓦);c-----路线首端熔断片或自动开关释放的电流(安);a-----设备编号;b-----设备型末端支路只注编号时为:a-----回路编号;d-----标高(米);号;c-----设备功率(千瓦);d-----导线型号;e-----导线根数;f-----导线截面(毫米 2);g-----导线敷设方式及部位b-----导线型号;c-----导线根数;d-----导线截面;e-----敷设方式及穿管管径;f-----敷设部位;交 流 电对照明灯具的表达格式m-----交流系统电源第三相;f-----交流系统设备端第一相;U-----交流系统设备端第二相;例:交流三相带中性线表示如下:3N~50 赫,380 伏N-----中性线a-----灯具数;b-----型号或编号;c-----每盏灯的灯泡数或灯管数;d-----灯泡容量(瓦);L-----光源种类;e-----安装高度(米);f-----安装方式注:1.安装高度:壁灯时,指灯具中心与地距离;吊灯时,为灯具底部与地距离。
2.灯具符号内已标注编号者,不再注明型号标注照明变压器规格的格式在交接箱上标写的格式标注相序的代号a-----一次电压(伏);b-----二次电压(伏);c-----额定容量(伏.安)a-----编号;b-----型号;c-----线序;d-----用户数L1-----交流系 统电源第一相; L2-----交流系 统电源第二相; L3-----交流系 统电源第三相; U-----交流系 统设备端第一 相; V-----交流系 统设备端第二 相; W-----交流系 统设备端第三 相; N-----中性线标注线路的代号标写计算用的代号路上标写的格式PG-----配电干线; LG-----电力干线; MG-----照明干线; PFG-----配电分干线; LFG-----电力分干线; MFG-----照明分干线; KZ-----控制线Pe-----设备容 量(千瓦); Pis-----计算负 荷(安); Iis-----计算电 流(安); Iz-----整定电 流(安); Kx-----需要系 数; ΔU%-----电压 损失; cosφ-----功率 因素a-----编号;b-----型号;c-----导线对数;d-----导线芯径(毫米);e-----敷设方式和管径;f-----敷设部位表达照明灯具安装方式标注的文字代号标 注 代 号 对 照表 达 内 容英 文 代号汉语拼音代 号本图集代号线吊式 自在器线吊式 固定线吊式 防水线吊式 吊线器式 链吊式 管吊式 吸顶式或直附式 嵌入式(嵌入不可进人的顶棚)顶棚内安装(嵌入可进人的顶 棚) 墙壁内安装 台上安装 支架上安装 壁装式 柱上安装 座装CP CP CP1 CP2 CP3 Ch P S R CR WR T SP W CL HMX X1 X2 X3 L G D R DR BR T J B Z ZHX X1 X2 X3 L G D R DR BR T J B Z ZH电气设计施工图中常用线路敷设方式SR： 沿钢线槽敷设 BE： 沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE： 沿墙面敷设 CE： 沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC： 暗敷设在梁内 CLC：暗敷设在柱内 WC： 暗敷设在墙内 CC： 暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC： 暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC 塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号， HSM8-63C/3P 适用于照明回路中，为 3 极开关，额定电流为 63A（3 联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流 32A，2 极开关。
