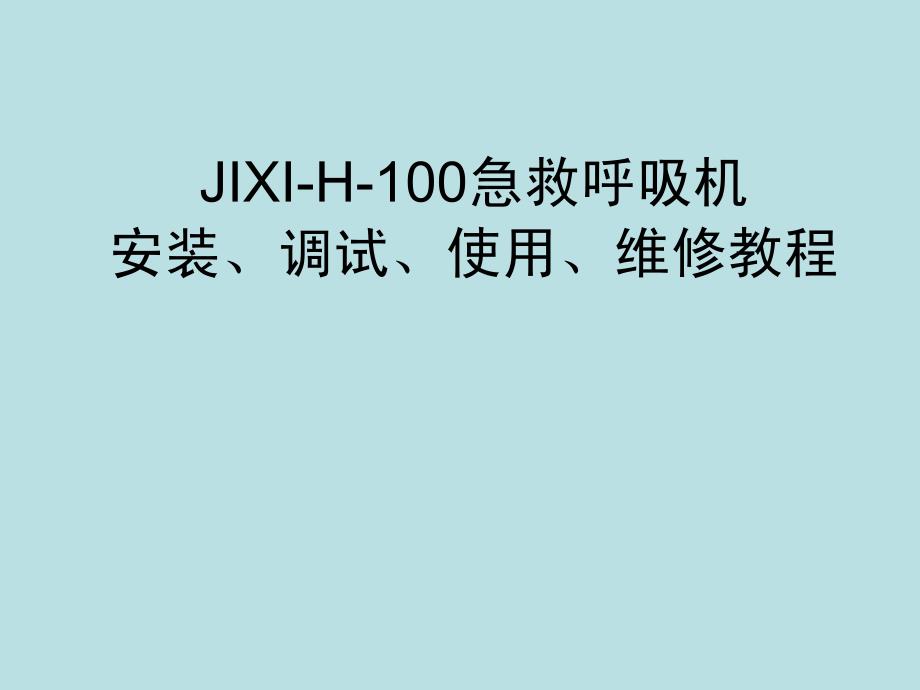

JIXI H 100急救呼吸机 安装 调试 使用 维修教程 教程分下面几个部分 一 部件介绍 二 装配连接 三 调试操作 第一部分 部件介绍 该产品由五部件组成 主机 移动机架 湿化器 呼吸回路 机械臂 主机 移 动 机 架 呼 吸 回 路 机 械 臂 湿化器 主机正面有操作面板 出气 呼气阀控制口 压力测量 操 作 面 板 压力测量口 呼气阀 控制口 出气 手控呼吸 主机左侧面主要有机械臂固定块 机械臂固定块 主机背面有电源开关 电源输入 输出 熔断 器 新鲜空气吸入口 驱动气体输入口 电 源 新鲜空气吸入 驱动 气体 输入 第二部分 装配连接 湿化器装配 湿化器的组成部件 气 道 温 度 计 温 度 计 接 头 管道弯头 管道转接头 湿化器水罐 湿化器主体 将湿化器主体上的 弹簧卡用力压下 将湿化器水罐沿插槽 方向从压下的弹簧卡 端插进 固定在加热 金属板上 弹簧卡自 动弹 起 恢复到原位 将管道转接头和温度 计接头插入到相应位 置 温度计接头 管道转接头 将气道温度计插到 温度计接头的孔中 将管道弯头插到 管道转接头上 气道温度计 管道弯头 将湿化器背后的插槽 插入到机架左侧面相 应的插槽中 呼吸回路连接 呼吸回路的组成部件 0 45m长的波纹 管 集水杯 呼气阀组 件 其中绿色 的小管是气 道压力测量 管 白色的 小管是呼气 阀控制管 0 6m长的 波纹管 将呼吸回路中的 0 45m的波纹管 的一端接到气体 输出口端 另一 端接到湿化器进 气接头上 将呼吸回路上0 6m的 波纹管插到湿化器上 带温度计出气接头上 另一端接集水杯 将呼吸回路 的绿色气道 压力采样管 和白色呼气 阀控制管接 到相应接头 上 将呼气阀组 件中 的波纹管接到集 水杯上 输出端 口接模拟肺 测 试时 或面罩 用于患者时 与氧气瓶气源的连接 把减压阀 的连接螺 杆插入氧气瓶的输出 端 将螺杆上的螺母 旋入氧气瓶输出端 并紧固 把高压氧气管的 一端紧固在减压 阀的输出口 将高压氧气管的 另一端接到主机 背面的驱动 气体 输入口上 将机械臂的固定端 插入到机械臂固定 块中 一手扶正机 械臂 一手将旋钮 旋紧 电源插头 将电源线的插 头插到后背板的 电源输入插座中 连接市电 第三部分 调试操作 在调试 前务必将 模拟肺与呼吸回 路连接好 否则 无法调试 将电源线插头插到市电相应插座 打开氧气瓶 减压阀 的表指示瓶内压力 输出 为0 45Mpa 打开呼吸机后背板上的电源开关 电源指示灯亮 根据患者病情调节 通气模式 呼吸频率 吸气 时间 潮气量 先用模拟肺测试 潮气量参数的准确性 调节 氧浓度和PEEP 如有 如通气模式是A C或SIMV 则需设定触发灵敏 度 峰值压 根据患者病情设定各报警参数 调试 正常后 将模拟肺取下 换成面罩或气管 插管用于患者 注意 如初次使用呼吸机 病人的病情可能有反复 应做好监护 工作 同时及时调 整各参数及报警 值 操作面板上旋钮的 具体使用 前面板上各部分介绍 模式选择 潮气量调节 吸气时 间调节 呼吸频率 调节 同步触发压 报 警 区 氧浓度调节 峰 值 压 气道压力光柱 呼吸模式选择旋钮 可根据患者病情 选用 不同的模式 潮气量调节旋钮 顺时针 逐渐增大 可调 范围至少为 100 1200ml 正常情况 下按人体体重每公斤 8 16ml设置 调节时观 察数码管显示 的潮气量值 氧浓度调节旋钮 顺时针 旋转 氧浓度 逐渐变 大 关闭此旋钮 氧浓度 小于40 调到最大时 氧浓度 大于85 使用时请 注意进 行血氧分析 以免氧 中毒 吸气时间调节旋钮 设置范围为 0 3s 必须兼顾呼吸频率值 进行调节 详细 情况 请参阅说 明书 呼吸频率调节旋钮 顺时针调节 呼吸频 率逐渐变 大 白色线条 为在SIMV模式下的调 节范围 黑色线条为在 CMV和A C模式下的调 节范围 同步触发压力调节旋钮 顺时针 触发压 力逐渐 增大 该旋钮只在A C 和SIMV模式下有效 只有在使用PEEP的情 况下才能为正 不使用PEEP时 该值 一般设置为 2hPa 峰值压调节旋钮 顺时针 峰值压 逐 渐增大 该旋钮只 在A C和SIMV模式 下有效 该值 一般设置为 20hPa 注意 在使用前或使用过程中模式或设定参数发生 变化 请先接上模拟肺进行调试 正常后方 可用于患者 感谢使用九久信呼吸机 。
