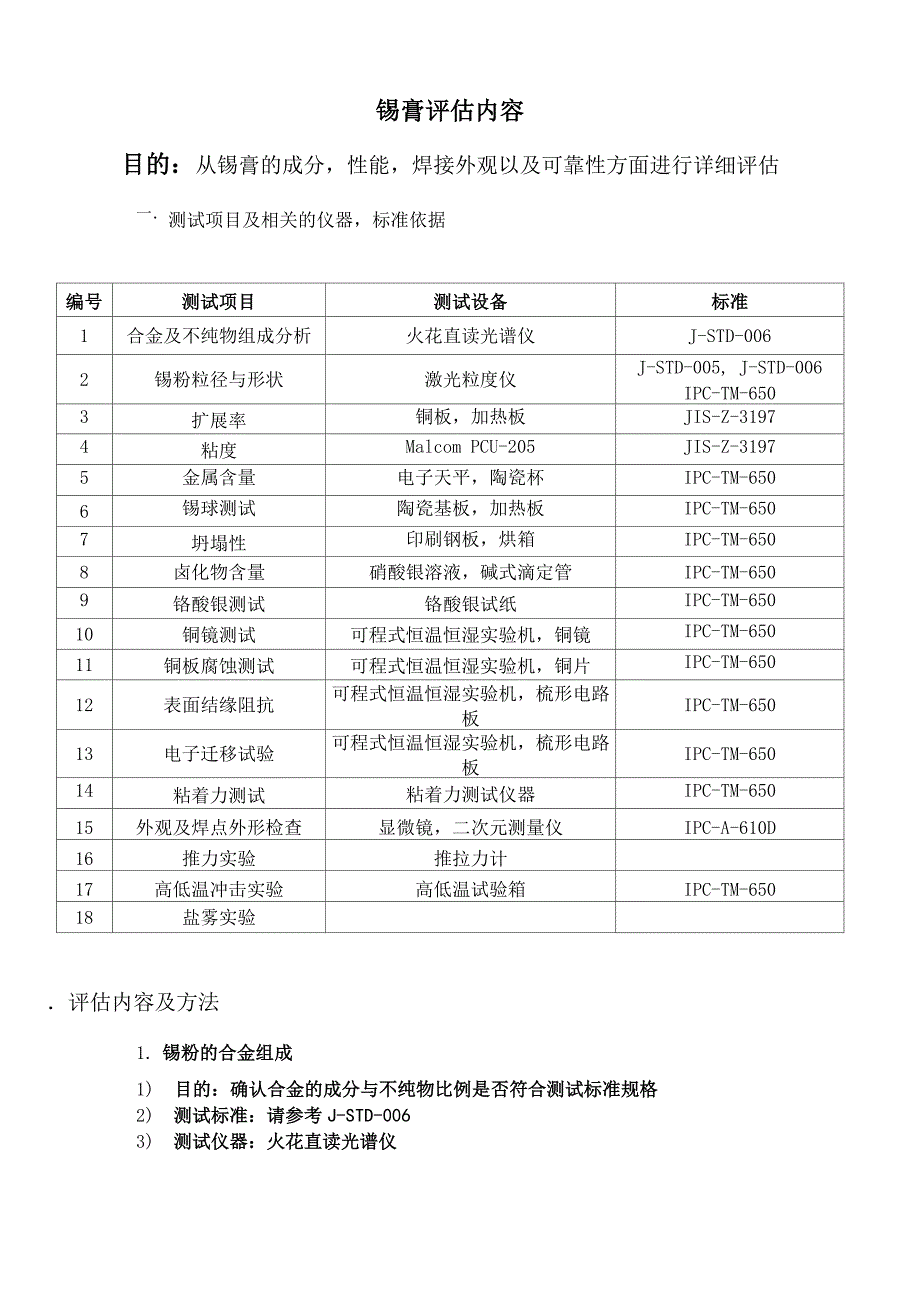

锡膏评估内容目的：从锡膏的成分，性能，焊接外观以及可靠性方面进行详细评估一．测试项目及相关的仪器，标准依据编号测试项目测试设备标准1合金及不纯物组成分析火花直读光谱仪J-STD-0062锡粉粒径与形状激光粒度仪J-STD-005, J-STD-006IPC-TM-6503扩展率铜板，加热板JIS-Z-31974粘度Malcom PCU-205JIS-Z-31975金属含量电子天平，陶瓷杯IPC-TM-6506锡球测试陶瓷基板，加热板IPC-TM-6507坍塌性印刷钢板，烘箱IPC-TM-6508卤化物含量硝酸银溶液，碱式滴定管IPC-TM-6509铬酸银测试铬酸银试纸IPC-TM-65010铜镜测试可程式恒温恒湿实验机，铜镜IPC-TM-65011铜板腐蚀测试可程式恒温恒湿实验机，铜片IPC-TM-65012表面结缘阻抗可程式恒温恒湿实验机，梳形电路 板IPC-TM-65013电子迁移试验可程式恒温恒湿实验机，梳形电路 板IPC-TM-65014粘着力测试粘着力测试仪器IPC-TM-65015外观及焊点外形检查显微镜，二次元测量仪IPC-A-610D16推力实验推拉力计17高低温冲击实验高低温试验箱IPC-TM-65018盐雾实验．评估内容及方法1. 锡粉的合金组成1) 目的：确认合金的成分与不纯物比例是否符合测试标准规格2) 测试标准：请参考J-STD-0063) 测试仪器：火花直读光谱仪4) 测试方法：A） 从锡膏中取样约250g，并用溶剂洗净锡膏中的flux。
B） 加热使其成为锡块C） 将锡块样本放置在火花放射光谱仪上，进行测试D） 约在30 秒之后，电脑将自动打印出设定测试的合金不纯物比例的列表5） 判定标准：合金比例与不纯物比例必须符合J-STD-006的标准规格6） 测试结果记录2. 锡粉的粒径与形状1）目的：良好的锡粉形状与粒径范围,将有助于印刷时的下锡性2） 测试标准 J-STD-005 IPC-TM-650 2.2.143） 测试仪器：激光粒度仪4） 测试方法：使用80 倍以上的显微镜观察锡粉外观并利用随机取样的方式计 算出锡粉的 粒径分布范围，同时观察锡粉的形状是否呈现为“真球形”或者是“不定形状”5） 测试结果记录3. 粘度测试/触变性测试1） 目的：测试锡膏粘度以及触变系数（TI）,确保锡膏的印刷品质及保持良好的 下锡性2） 测试标准：JIS-Z-31973） 测试仪器：Malcom PCU-205型粘度计，刮刀，超声波清洗器4） 测试方法：A） 将焊锡膏放在室温（25°C ）里2-3小时B） 打开锡膏罐，用刮刀小心搅拌1-2分钟C） 将锡膏放在容器的恒温槽D） 回转速度调整在10RPM,温度设定在25.0C,约3分钟确认被转子所吸取的锡 膏出现在排出口上，停止回转，等到温度回复稳定。
E） 温度调整稳定后，设定10RPM读取3分钟后的读数F） 接着设定3RPM的回转速度，在回转状态下于6分钟时读数，再设定30RPM的 回转速度，在回转状态下于3 分钟时读数G） 设置模式为op tion A,仪器会自动设置回转速度10-3-4-5-10-20-30- 10RPM 变化，读取3, 10，30，10RPM时的粘度值H） Ti=Log（3RPM 的粘度/30RPM 的粘度）/Log（18.0/1.8）5） 判定标准：是否符合所定的规格值6） 检验结果4. 金属含量I） 目的：确保锡膏的金属含量在一定范围内2） 测试标准：IPC-TM-650 2.2.203） 测试仪器及试剂：陶瓷杯，加热炉,丙三醇，刮刀，电子天平4）测试方法：A） 锡膏搅拌均匀后，准确称取15-30克样品至250毫升烧杯中，记录其重量为 W1（g）B） 加入丙三醇，其量須能完全覆盖锡膏C） 放在250-260°C上，加热使焊锡膏与助焊剂完全分离，放冷并令焊锡固化D） 取出已固化的焊锡，以水清洗浸入乙醇中约5分种，常溫下再用水洗并干 燥之准确称量并记为W2（g）5） 结果计算：金属含量=W2/W1*100 %6） 判定标准：规格值±0.57） 测试结果记录5. 锡球测试1） 目的：测试锡膏加热融化后，于氧化铝板上是否收缩成一颗锡球的能力与安 定不飞溅的能力。
2） 测试标准：IPC-TM-650 2.4.433） 测试工具：氧化铝基板锡炉或者加热板 镊子，刮刀放大镜：MAX 40倍4） 测试方法：A） 、设定锡炉或者加热板的温度在高出合金液相温度40-50度B） 、印刷锡膏在氧化铝板上两块，一块在印刷15分钟后加热融化，另一块在 印刷后放在温度为25±3C，相对湿度为（50±10） %，放置4小时后加热融化C） 、把印有锡膏的金属模板放在浸焊槽或热板的表面上在规定的时间上再流， 焊膏完全熔化后，试样在加热板上的放置时间应不超过20s，锡膏完全融化后5秒钟后将试验 样品水平移出，待试验样品固化5） 检验结果6. 坍塌测试1） 目的：确保锡膏印刷后和在回流焊是否产生坍塌现象，并对坍塌的程度加以 评定2） 测试标准：IPC-TM-650 2.4.353） 测试工具：IPC-A-21，IPC-A-20刮刀，烘箱放大镜4） 测试方法：A）、用两种不同厚度的钢网模板在试样载体上印刷锡膏，确保印刷的锡膏不得有 焊膏残粒 ,并分别编号为1#和2#B） 、将两个1#和两个2#试样置于温度为25°C±5°C,和相对湿度为（50±10）%的 环境中停留10min-20min后，先检验两个1#和两个2#试样是否有桥连・。
C） 、将经过B试验后两个1#和两个2#试样，在150C±10C条件下放置10-15min 后冷却至室温,在检验其是否有桥连现象7. 扩展率1） 目的：测试锡膏在铜板扩展的能力，以及清除氧化物的能力2） 测试标准：JIS-Z-3197 8.3.1.13） 测试工具：铜板：符合JIS H 3100之C 1201 P或者C 1220 P级的加磷去氧化铜板尺寸大小为 0・3mmX50mmX50mm锡炉或者加热板：温度能维持在250-260C游标卡尺： 0・01mm4） 测试方法：A） 将铜板浸在洗衣粉中并用#600号细砂纸研磨以去除氧化膜B） 研磨之后以异丙醇洗去铜表面的污物，并置于空气中完全干燥C） 将铜板放在温度为150C的烘箱中1小时以实施氧化处理D） 冷切到室温，精称到0・3±0.03g的锡膏于铜板上E） 将铜板放在锡炉上融化，使其锡膏扩展锡炉的温度要在250-260CF） 冷切到室温，用异丙醇清洗残留的助焊剂，并风干G） 用游标卡尺测出锡扩展的高度5） 扩展率的计算：扩展率（%） = （CD-H） /D〕X100其中：H：扩展的焊锡的高度（不包括铜板的本身厚度）D：假设扩展的焊锡为球型时的直径mmD=1・2407V1/3V=重量/比重6） 结果判断7. 卤素含有量1） 目的：主要是检测助焊剂中卤素含量。
2） 测试标准： IPC-TM-650 2・3・353） 测试设备：加热套，碱式滴定管（50ml）,分液漏斗（125ml）,棕色瓶（ 1000ml） ,0・01AgNO3，1MNaOH，0・2MHNO3， 1MK2CrO4， 0・01M 酚酞溶液，去离子水4） 测试 方法：A） 在天平上称10左右助焊剂样品于烧杯或锥形瓶中B） 加入15ml三氯甲烷去溶解样品，移入分液漏斗中C） 在加10ml去离子水，并摇动10秒钟，静置分层后将三氯甲烷层放至烧杯中D） 将放在烧杯中的三氯甲烷在移入分液漏斗中，在重复B, C两次D） 使氯仿中的氯完全转到水中•将萃取液加热（不超过80°C），冷却至室温E） 加三滴0.1%的酚酞指示剂，用1N的NaOH溶液滴至溶液变红，F） 然后滴加0.2N的HNO3溶液至红色消失，然后加0・1M的K2Cr2O7溶液，G） 用0.1N AgNO3标准溶液滴定至红褐色为终点5） 计算：卤素含量（以CI离子计算）=3.55VN / M（V——AgNO3 耗量（ml） ,） N——AgNO3 浓度（ml）6） 判定标准8. 卤化物含量（铬酸银测试）1） 目的：利用铬酸银试纸的颜色变化来检验焊剂中的氯、溴离子的含量2） 测试标准：IPC-TM-650 2.3.333） 测试方法：将锡膏中的助焊剂溶解后，滴一滴助焊剂于铬酸银试纸中，10分 钟后，观察试纸上颜色的变化。
4） 判定标准：试纸不能变为白色或白黄色5） 备注：此试验为定性测试，在实验过程中会有一定的偏差，还需第三方的测 试验证6） 结果验证9. 铜镜测试1） 目的：利用铜镜是否有透光或颜色消失来检测焊锡膏对真空蒸镀成的铜镜的 侵蚀性2） 测试标准：IPC-TM-650 2.3.323） 测试设备：符合LLL-R-626松香，异丙醇（99%），铜镜，EDTA（0.5%）， 去离子水，恒温恒湿箱4） 测试方法：A） 将约0・05ml的锡膏中的助焊膏滴于铜镜的一端，在另一端滴上标准焊剂B） 将铜镜置于温度为23 土 2 C及相对湿度为50± 5 C的恒温恒湿箱中C） 在24小时后，移出测试铜镜，用IPA清洗清洗残留的助焊剂5） 判定标准：铜镜的铜膜不能被除去而透光6） 检验结果10. 铜板腐蚀性测试1） 目的：检测焊锡膏中是否含有过多的腐蚀性物质，可能导致污染或信赖性不 良将焊锡与助焊剂手浸焊后的铜板置于恒温恒湿箱中，检测是否有腐蚀发生2） 测试标准：IPC-TM-650 2.6.153） 测试设备：锡炉，恒温恒湿箱（能控制温度40±3C，湿度93土5%），显微 镜（20X），铜片化学试剂：ammonium persulphate（25% m/v in 0.5% v/v sulfuric acid）,sulfuricacid（5%v/v）,acetone,去离子水4） 测试方法：A） 将处理好的铜片做成合适的尺寸，在中间做一个3.0mm深的洞，弯曲铜片 的一角。
B） 称1.00±0.05g的锡膏样品放置于铜片的中央C） 调整锡炉的温度并使其稳定在250-260°C，使锡膏融化D） 仔细用20X的显微镜观察试片并记录，尤其是变色之处E ）将试片放在恒温恒湿箱中（40 ± 3 C ，湿度93 ± 5% ） ，放置240 小时后，取 出观察变色情况5） 评估方法：对比试片，放在恒温恒湿箱中240 小时的情况和没有放在恒温恒 湿箱之前的情况，出现铜绿是不允许的6） 检验结果11. 表面绝缘阻抗1） 目的：了解焊锡膏残留在印刷电路板上，接触高温高湿的环境，是否有阻抗 下降的现象2） 测试标准： IPC-TM-650 2.6.3.33） 测试设备：使用IPC-B-24梳形电路板，恒温恒湿箱（25±2C的温度下，或 者在85±2C与相对湿度在85±2%，可提供稳定的40-50的volts DC的电压，可接受的误 差范围±10%，可测量在1012欧姆的电阻计，。
